实现VLAN间通信

news 2025/9/30 7:37:45

一、实验目的

  • 掌握通过配置 Dot1q 终结子接口方法实现 VLAN 间互访
  • 掌握通过配置 VLANIF 接口方法实现 VLAN 间互访
  • 深入理解 VLAN 间互相访问的转发流程

二、实验环境

安装有eNSP模拟器的PC一台，要求PC能联网。

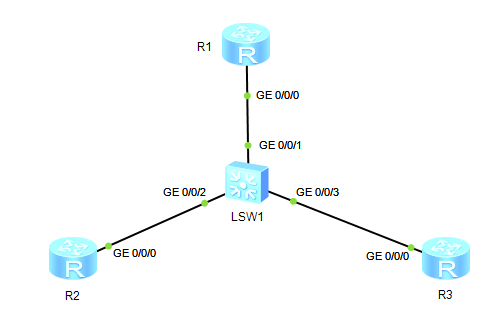

三、实验拓扑

（1）R2 和 R3 模拟终端用户，接口 IP 地址分别为 192.168.2.1/24（VLAN2）和 192.168.3.1/24（VLAN3）。

（2）R2 和 R3 的网关地址分别为 192.168.2.254和 192.168.3.254。

（3）在 LSW1 上将G0/0/2 和 G0/0/3 分别划入 VLAN2 和 VLAN3。

本实验使用的交换机为 ENSP-S5700，使用的路由器为Router。

四、实验背景

划分 VLAN 后，不同 VLAN 的用户间不能二层互访，这样能起到隔离广播的作用。但实际应用中，不同 VLAN 的用户又常有互访的需求，此时就需要实现不同 VLAN 的用户互访，简称VLAN 间互访。

华为提供了多种技术实现 VLAN 间互访，常用的两种技术为 VLANIF 接口和 Dot1g 终结子接口。

  • Dot1q终结子接口：子接口也是一种三层的逻辑接口。跟VLANIF接口一样，在子接上配置Dot1q终结功能和IP地址后，设备也会添加相应的MAC表项并置位三层转发标志位，进而实现VLAN间的三层互通。Dot1q终结子接口适用于通过一个三层以太网接口下接多个VLAN网络的环境。
  • VLANIF 接口：VLANIF接口是一种三层的逻辑接口。在 VLANIF 接口上配置 IP 地址后设备会在 MAC地址表中添加 VLANIF 接口的 MAC地址+VID 表项，并且为表项的三层转发标志位置位。当报文的目的 MAC地址匹配该表项后，会进行三层转发，进而实现VLAN 间的三层互通。

本实验将通过这两种方式来实现 VLAN 间互访需求，帮助进一步理解跨 VLAN 互访的原理。

R2 和 R3 处于不同的 VLAN，现要求通过 VLANIF 接口和 Dot1q 终结子接口分别实现 R2与
R3 之间的互访需求。

五、实验过程

5.1 基础配置

5.1.1 为设置命名

实验开始时，需先做些基础配置，具体包括为R1、R2和R3，以及LSW1命名。以下以R1为例，其它类似。

# 进入系统视图
<Huawei>system-view # 为设置重命名
[Huawei]sysname R1# 禁用信息中心
[R1]undo info-center enable

5.1.2 为R2和R3配置网关

（1）配置R2

# 进入接口配置模式
[R2]interface G0/0/0# 将以太网接口从三层模式切换到二层模式
[R2-GigabitEthernet0/0/0]undo portswitch # 为该接口指定IP地址
[R2-GigabitEthernet0/0/0]ip address 192.168.2.1 24# 退出接口配置模式
[R2-GigabitEthernet0/0/0]quit# 为该设备指定默认路由，即配置网关
[R2]ip route-static 0.0.0.0 0 192.168.2.254

（2）配置R3

# 进入接口配置模式
[R3]interface G0/0/0# 将以太网接口从三层模式切换到二层模式
[R3-GigabitEthernet0/0/0]undo portswitch # 为该接口指定IP地址
[R3-GigabitEthernet0/0/0]ip address 192.168.3.1 24# 退出接口配置模式
[R3-GigabitEthernet0/0/0]quit# 为该设备指定默认路由，即配置网关
[R3]ip route-static 0.0.0.0 0 192.168.3.254

5.1.3 配置LSW1

在LSW1上划分VLAN，并配置链路

# 批量创建VLAN2 和 VLAN3
[LSW1]vlan batch 2 3# 配置Ge0/0/2接口
[LSW1]interface G0/0/2# 配置该接口的链路类型为access
[LSW1-GigabitEthernet0/0/2]port link-type access # 配置该链路默认允许通过VLAN2帧
[LSW1-GigabitEthernet0/0/2]port default vlan 2[LSW1-GigabitEthernet0/0/2]quit# 配置Ge0/0/3接口
[LSW1]interface G0/0/3# 配置该接口的链路类型为access
[LSW1-GigabitEthernet0/0/3]port link-type access # 配置该链路默认允许通过VLAN3帧
[LSW1-GigabitEthernet0/0/3]port default vlan 3[LSW1-GigabitEthernet0/0/3]quit

5.2 配置Dot1q 终结子接口实现VLAN互访

5.2.1 配置LSW1上的trunk接口

# 进入接口配置模式
[LSW1]interface G0/0/1# 配置该接口的链路类型为trunk
[LSW1-GigabitEthernet0/0/1]port link-type trunk # 配置该接口允许通过VLAN2和VLAN2帧
[LSW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3
[LSW1-GigabitEthernet0/0/1]quit

因为 VLAN 间互访数据要由 R1 来终结 VLAN，所以 S1 和 R1 之间的链路要允许 VLAN2 和VLAN3 通过。

5.2.2 在R1上创建并配置Dot1q终结子接口

[R1]interface G0/0/0# 关闭三层接口，改用二层接口
[R1-GigabitEthernet0/0/0]undo portswitch [R1-GigabitEthernet0/0/0]quit# 创建并进入子接口视图
[R1]interface G0/0/0.2# 配置子接口Dot1q终结vid为2的VLAN
[R1-GigabitEthernet0/0/0.2]dot1q termination vid 2# 为子接口配置IP地址
[R1-GigabitEthernet0/0/0.2]ip address 192.168.2.254 24
[R1-GigabitEthernet0/0/0.2]quit

interface G0/0/0.2创建并进入子接口视图。其中的2代表子接口的编号，一般建议子接口编号与 VLAN ID 相同，方便记忆。
dot1q termination vid vlan-id命令用来配置子接口 Dot1q 终结的 VLAN ID。以此配置为例:当 GE0/0/0 接口收到带有 VLAN 2标签的数据之后，会交由2号子接口进行VLAN 终结操作并做后续处理。从2号子接口发出的数据也会带上VLAN 2的标签。

# 配置G0/0/0.3子接口
[R1]interface G0/0/0.3# 配置子接口Dot1q终结vid为2的VLAN
[R1-GigabitEthernet0/0/0.3]dot1q termination vid 3# 为该子接口配置IP地址
[R1-GigabitEthernet0/0/0.3]ip address 192.168.3.254 24
[R1-GigabitEthernet0/0/0.3]quit

5.2.3 检测VLAN间互访连通性

在R2上ping R3的IP地址，测试它们之间的连通性。

<R2>ping 192.168.3.1PING 192.168.3.1: 56  data bytes, press CTRL_C to breakReply from 192.168.3.1: bytes=56 Sequence=1 ttl=254 time=110 msReply from 192.168.3.1: bytes=56 Sequence=2 ttl=254 time=130 msReply from 192.168.3.1: bytes=56 Sequence=3 ttl=254 time=90 msReply from 192.168.3.1: bytes=56 Sequence=4 ttl=254 time=90 msReply from 192.168.3.1: bytes=56 Sequence=5 ttl=254 time=110 ms--- 192.168.3.1 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 90/106/130 ms<R2>tracert 192.168.3.1traceroute to  192.168.3.1(192.168.3.1), max hops: 30 ,packet length: 40,press
CTRL_C to break 1 192.168.2.254 60 ms  60 ms  60 ms 2 192.168.3.1 110 ms  110 ms  110 ms

可见此时VLAN2与VLAN3之间可以正常的互访。

注：有可能刚开始的时候ping不通192.168.3.1，可以在R2和R3上先分别ping网关192.168.2.254和192.168.3.254，均ping通后，再在R2上ping 192.168.3.1

5.2.4 Dot1q的参考配置

（1）R1

<R1>display current-configuration
#
sysname R1
#
undo info-center enable
#
# 此处省略部分默认配置
#
interface GigabitEthernet0/0/0
#
interface GigabitEthernet0/0/0.2dot1q termination vid 2ip address 192.168.2.254 255.255.255.0
#
interface GigabitEthernet0/0/0.3dot1q termination vid 3ip address 192.168.3.254 255.255.255.0
#
# 此处省略其它默认配置
#
return

（2）R2

<R2>display current-configuration
#
sysname R2
#
undo info-center enable
#
# 此处省略部分默认配置
#
interface GigabitEthernet0/0/0ip address 192.168.2.1 255.255.255.0
#
interface GigabitEthernet0/0/1
#
#
ip route-static 0.0.0.0 0.0.0.0 192.168.2.254
#
#

（3）R3

<R3>display current-configuration
#
sysname R3
#
undo info-center enable
#
#此处省略部分默认配置
#
interface GigabitEthernet0/0/0ip address 192.168.3.1 255.255.255.0
#
#
ip route-static 0.0.0.0 0.0.0.0 192.168.3.254
#

（4）LSW1

<LSW1>display current-configuration
#
sysname LSW1
#
undo info-center enable
#
vlan batch 2 to 3
#
# 此处省略部分默认配置
#
interface GigabitEthernet0/0/1port link-type trunkport trunk allow-pass vlan 2 to 3
#
interface GigabitEthernet0/0/2port link-type accessport default vlan 2
#
interface GigabitEthernet0/0/3port link-type accessport default vlan 3
#
interface GigabitEthernet0/0/4
#
#
return

5.3 配置VLANIF 接口实现VLAN互访

5.3.1 清除5.2节中的配置

（1）清除LSW1上的配置

[LSW1]interface G0/0/1[LSW1-GigabitEthernet0/0/1]undo port trunk allow-pass vlan 2 3[LSW1-GigabitEthernet0/0/1]undo port link-type [LSW1-GigabitEthernet0/0/1]quit

（2）清除R1上的配置

[R1]undo interface G0/0/0.2[R1]undo interface G0/0/0.3

5.3.2 在LSW1上创建相应的VLANIF接口

# 创建Vlanif2接口，并接入接口配置视图
[LSW1]interface Vlanif 2# 为该接口指定IP地址
[LSW1-Vlanif2]ip address 192.168.2.254 24[LSW1-Vlanif2]quit# 创建Vlanif3接口，并接入接口配置视图
[LSW1]interface Vlanif 3# 为该接口指定IP地址
[LSW1-Vlanif3]ip address 192.168.3.254 24[LSW1-Vlanif3]quit

5.3.3 检测VLAN间互访连通性

<R2>ping 192.168.3.1PING 192.168.3.1: 56  data bytes, press CTRL_C to breakReply from 192.168.3.1: bytes=56 Sequence=1 ttl=254 time=90 msReply from 192.168.3.1: bytes=56 Sequence=2 ttl=254 time=60 msReply from 192.168.3.1: bytes=56 Sequence=3 ttl=254 time=70 msReply from 192.168.3.1: bytes=56 Sequence=4 ttl=254 time=60 msReply from 192.168.3.1: bytes=56 Sequence=5 ttl=254 time=30 ms--- 192.168.3.1 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 30/62/90 ms<R2>tracert 192.168.3.1traceroute to  192.168.3.1(192.168.3.1), max hops: 30 ,packet length: 40,press
CTRL_C to break 1 192.168.2.254 50 ms  30 ms  50 ms 2 192.168.3.1 60 ms  60 ms  60 ms

可见此时VLAN2与VLAN3之间可以正常的互访。

5.4 VLANIF接口的配置参考

R2和R3的配置与5.2.4中的相同，下面仅给出LSW1和R1的参考配置。

5.4.1 LSW1的参考配置

[LSW1]display current-configuration
#
sysname LSW1
#
undo info-center enable
#
vlan batch 2 to 3
#
#
interface Vlanif1
#
interface Vlanif2ip address 192.168.2.254 255.255.255.0
#
interface Vlanif3ip address 192.168.3.254 255.255.255.0
#
#
interface GigabitEthernet0/0/2port link-type accessport default vlan 2
#
interface GigabitEthernet0/0/3port link-type accessport default vlan 3
#
#
return

interface vanif vlan-id命令用来创建 VLANIF 接口并进入 VLANIF接口视图。只有先通过命令创建 VLAN 后，才能执行 interface vlanif 命令创建 VLANIF 接囗。

5.4.2 R1的参考配置

[R1]display current-configuration
#
sysname R1
#
undo info-center enable
#
return

思考题

VLANIF接口作为一个三层接口存在在设备上，在什么情况下接口会处于UP状态？

答案：当有任一允许此 VLAN 通过的物理接口进入 UP 状态，那么对应的 VLANIF 就会进入UP 状态。

参考文献

华为HCIA-Datacom V1.0 实验手册 (eNSP Pro)
