第1章 Windows PE开发环境
本章首先要为大家详细介绍学习Windows PE所需要的软件开发环境，以及相关辅助软件的使用方法。然后利用我们搭建的开发环境开发第一个基于MASM32的汇编程序，并通过字节码阅读器初步认识本书中的主人公——PE文件。
通过本章，大家将熟悉汇编程序从编写到编译、链接、执行的整个过程，并掌握汇编程序的调试方法，会对PE文件有一个初步的了解。为了能更有效地帮助读者学习PE文件结构，第2章还会开发三个比较实用的程序，依次为：
❑ PEInfo.asm（PE文件结构查看器）
❑ PEComp.asm（PE文件比较器）
❑ PEDump.asm（PE文件字节码查看器）
本书需要的软件环境如下：
❑ 开发语言：MASM32 V10.0
❑ 工作环境：Windows XP SP3操作系统
❑ 源程序的编辑器：记事本（notepad.exe），主要用来编写汇编源程序
❑ 动态调试器：OllyDBG软件
❑ 静态调试器：W32DASM
❑ 字节码的阅读器和编辑器：FlexHex
相关软件的安装文件大家可以从互联网上获取。
下面以一个简单的汇编程序为例，详细介绍从汇编编码到编译链接生成PE文件，再到调试PE文件的整个过程。
1.1 开发语言MASM32
MASM32是Steve Hutchessond在微软的不同产品基础上集成开发出来的汇编开发工具包，适合Win32编程环境的汇编语言，它主要用于基于Windows平台的32位汇编语言开发，是现在最流行的Win32汇编开发包。与VC++和VB等高级语言相比，Win32汇编具有得天独厚的优势，这些优势主要体现在：
1）它摒弃了对系统细节的封装，更接近于系统的底层，从而使得编码更加灵活，能完成许多高级语言无法做到的事情（如代码重定位和特殊寄存器赋值等）。
2）它生成的可执行PE文件体积小，执行速度快。
3）它可用于软件的核心程序段设计，以提高软件的性能。
4）它能够直接接触系统的底层，所以使用它要远比使用VC++和VB等高级语言更适合开发与系统安全相关的程序。比如，与计算机硬件密切相关的驱动程序的开发、计算机病毒的分析与防治、软件加密与解密、软件调试、Windows PE研究等。
因此，学习Win32汇编对学习信息安全而言很有必要。MASM32是我们研究Windows PE的首选语言。
MASM32是一个免费的软件包，该软件包中包含了汇编编译器ml.exe、资源编译器rc.exe、32位的链接器link.exe和一个简单的集成开发环境（Intergrated Development Environment，IDE）QEditor.exe。为什么说MASM32是从其他产品集成出来的呢？这是因为软件包中的ml.exe来自Microsoft的MASM软件包，rc.exe和link.exe则来自Microsoft的Visual Studio。MASM32软件包还包括了详尽的头文件、导入库文件、例子文件、帮助文档和一些工具程序，如lib.exe和dumpbin.exe等，后者被大家公认为最好的显示PE文件结构的工具。大家可以从网站http://www.masm32.com/上获得MASM32 SDK的最新版本，并可以在论坛里与来自世界各地的汇编爱好者交流技术和思想。
1.1.1 设置开发环境
下载到本地的压缩文件经解压后只有一个安装程序install.exe。下载了安装程序之后，我们首先要做的是在系统中设置Win32开发环境，设置主要分为以下四步：
步骤1 运行安装程序install.exe，安装汇编环境。
首先选择安装路径，此处我们选择的路径为D:\(backup)，然后单击“Start”按钮，如图1-1所示。
图1-1 汇编语言安装开始界面

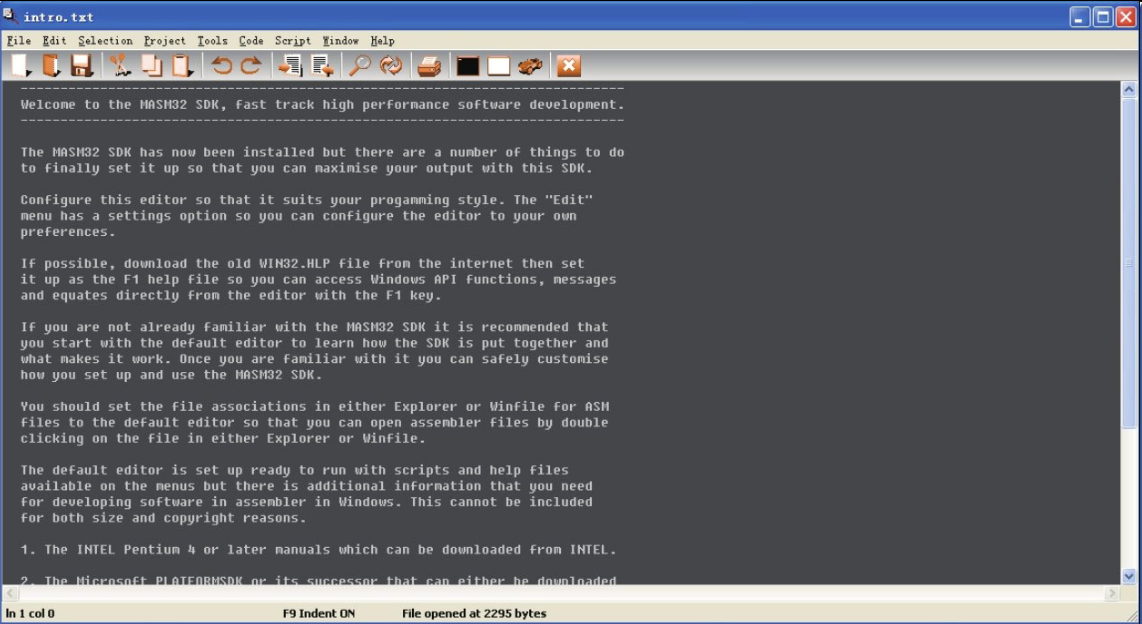

此后，中间过程所有的按钮均选择默认的设置，即可完成软件安装。安装结束后，会显示IDE汇编集成环境QEditor的界面，图1-2是该环境加载了intro.txt文档后的界面。
图1-2 汇编语言自带的IDE—QEditor
尽管MASM32为我们提供了一个集成开发环境，但我个人还是喜欢脱离系统提供的开发环境，自己设置相关的环境变量。这样有利于掌握汇编语言的文件部署情况，便于深入了解诸如库在哪里、包含文件在哪里、执行程序在哪里等问题。
步骤2 建立自己的工作区。
笔者选择将软件安装到非系统盘（D盘），建议大家也这样做。为了能存放自己编写的汇编代码，笔者在D:\masm32中新建立了一个文件夹source。所有要做的准备工作都已经完成，不过现在还不能开始编写汇编程序，因为还没有告诉电脑汇编程序所依赖的环境，以及要调用的API函数库都在哪里。
步骤3 设置系统环境变量。

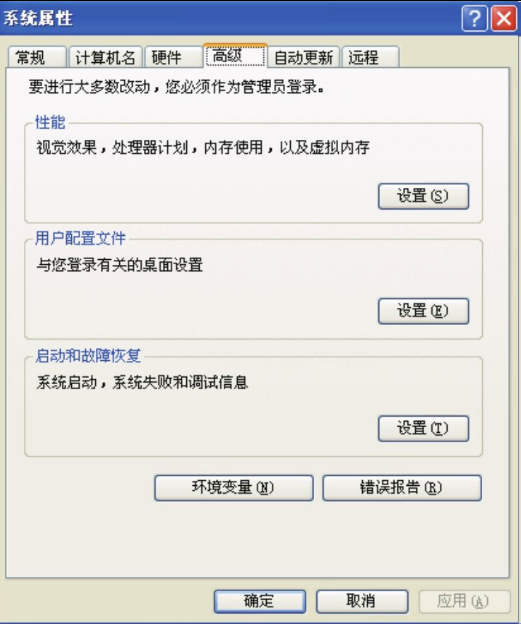

在“我的电脑”上点鼠标右键，选择“属性”，然后在打开的对话框上选择“高级”选项卡，如图1-3所示。
图1-3 系统属性高级选项卡界面
在选项卡上单击“环境变量”按钮，在用户的环境变量中增加以下三个环境变量：
❑ include=d:\masm32\include
❑ lib=d:\masm32\lib
❑ path=d:\masm32\bin

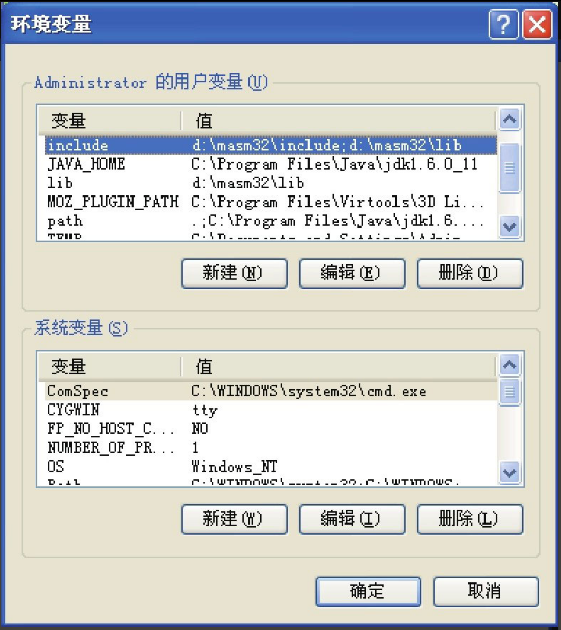

改变环境变量后的窗口如图1-4所示。
图1-4 改变环境变量后的窗口界面
如果系统中已经存在相同名字的环境变量（如path变量），则在该变量的值的最后加上一个分号，然后加上上面列出的值即可。例如，假设未操作前系统存在路径变量path，且值为：
path= .;C:\Program Files\Java\jdk1.6.0_11\bin;%PATH%
修改以后的值为：
path= .; C:\Program Files\Java\jdk1.6.0_11\bin;%PATH%;d:\masm32\bin
特别提示 加粗部分要用英文输入，且不要忘记最前面的分号。
步骤4 测试环境变量设置是否成功。
单击桌面上的“开始”菜单，选择“运行”，输入“cmd”后回车，弹出一个黑色窗口（即通常所说的命令提示符窗口），如图1-5所示。
图1-5 命令提示符窗口
在该窗口中输入以下命令：
C:\Documents and Settings\Administrator＞d:
D:\＞cd masm32\source

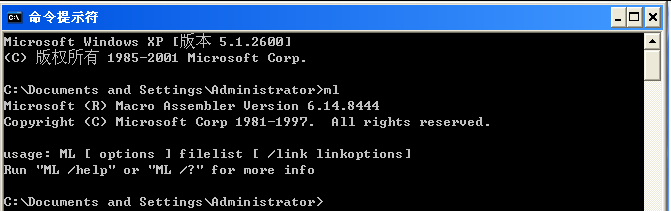

D:\masm32\source＞ml如果窗口显示以下提示，则表示环境设置成功。 笔记：
通过以上几步，我们就完成了汇编语言环境的安装与设置。
1.1.2 开发第一个源程序HelloWorld.asm
上一小节，详细介绍了汇编语言环境的安装与设置。本小节将利用上面建立的环境开发一个简单的汇编语言程序HelloWorld.asm，程序运行后会在屏幕上弹出一个提示窗口并显示“HelloWorld”，具体步骤如下。
首先，打开记事本程序，在其中输入以下内容，如代码清单1-1所示（行号去掉）。
代码清单1-1 第一个汇编源程序（chapter1\HelloWorld.asm） 笔记：
;HelloWorld.asm
;功能：我的第一个基于Win32的汇编程序
;作者：chenyijun
;编写日期：2025-9-25
;----------------------------------------.386
.model flat, stdcall
option casemap:none include windows.inc
include user32.inc
includelib user32.lib
include kernel32.inc
includelib kernel32.lib ;数据段
.data
szText byte 'HelloWorld', 0
;代码段
.code
start:invoke MessageBox, NULL, offset szText, NULL, MB_OK invoke ExitProcess, NULL
end start 输入完毕后，在文件菜单中单击“保存”，选择保存位置为“D:\masm32\source\chapter1”，在文件名处输入“HelloWorld.asm”，如图1-6所示。

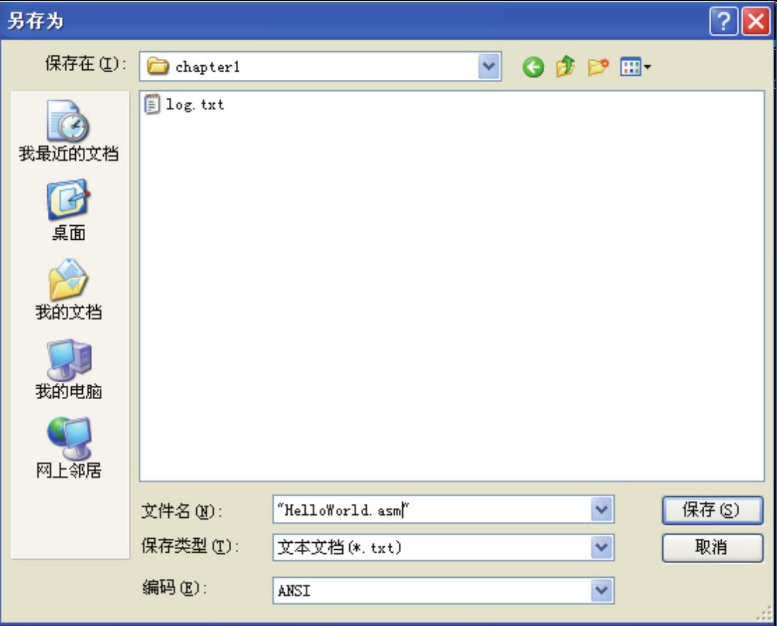

图1-6 保存源文件
注意 chapter1是D:\masm32\source下的子目录，需要事先建立。文件名前后的英文双引号不要遗漏。
这是一个最简单的图形用户界面（Graphical User Guide，GUI）程序。
注意 笔者尽量遵循开发商业程序的原则，使每个程序更容易让别人看懂，所以你可能会在一个不大的程序里看到很多的注释。
1～6行是程序的注释；7～10行定义了该汇编程序支持的基本特性；11～16行引入了外部的动态链接库，在这些动态链接库里有程序需要的函数调用，这种调用方式符合程序代码重用的原则；17～19行定义了这个程序中用到的数据；20～25行则是程序的代码段，25行的伪指令“end start”告诉操作系统代码入口；最有用的代码行只有23行和24行，分别调用了user32.dll动态链接库中的MessageBoxA函数和kernel32.dll动态链接库中的ExitProcess函数。
扩展阅读
在描述代码的语句中，使用了MessageBoxA函数，但在源代码里出现的却是MessageBox，两个函数相差了一个字母“A”。谈到这里，不能不说一说Win32 API函数的命名问题了。
Win32 API中有名字的函数一般都有两个版本，其后缀分别以“A”和“W”结束，如创建文件的函数CreateFileA和CreateFileW（当然也有例外，如前面的ExitProcess函数）。A和W表示这个函数使用的字符集，A代表ANSI字符集，W表示宽字符，即Unicode字符集，在Windows中的Unicode字符一般是使用UCS2的UTF16-LE编码。查看user32.dll的导出表，你会发现user32.dll中存在MessageBoxA和MessageBoxW两个函数，代码清单1-1中的MessageBox为什么没有添加任何后缀呢？答案可以在MASM32提供的包含文件里找到，如下所示：
MessageBoxA PROTO :DWORD,:DWORD,:DWORD,:DWORD
MessageBox equ ＜MessageBoxA＞
以上定义来自user32.inc文件（在文件夹D:\masm32\include中），通过equ伪指令符把MessageBox等价成了MessageBoxA。所以，如果以后大家再看到代码中出现MessageBox，就知道指的是MessageBoxA函数了。
汇编语言的基本语法本书将不做讲解，我们假设你已经掌握了MASM32编程的基本知识。
1.1.3 运行HelloWorld.exe
接下来，就需要对该源程序进行编译、链接以及运行和测试了。
首先，在Windows的命令提示符窗口中执行以下3个操作。
步骤1 进入工作区。
通过转换磁盘命令和CD命令进入存放源文件HelloWorld.asm的目录中，命令如下：
C:\Documents and Settings\administrator＞d:
D:\＞cd masm32\source\chapter1
步骤2 编译源文件。
在当前工作区中输入命令“ml -c -coff HelloWorld.asm”，然后回车。
参数-c表示独立编译，不进行链接；参数-coff表示编译后生成标准的COFF目标文件。编译以后会在源文件所在目录生成一个与源文件同名的obj目标文件。
ml.exe是汇编语言的编译程序，它负责将汇编源程序编译成目标文件。该程序可接受的各参数的解释和描述如下所示：
Microsoft (R) Macro Assembler Version 6.14.8444
Copyright (C) Microsoft Corp 1981-1997. All rights reserved.ML [ /options ] filelist [ /link linkoptions ]
/AT 允许支持微型内存模式 /nologo 不输出编译LOGO信息
/Bl＜linker＞ 使用其他的链接器 /Sa 打开所有可用信息列表
/c 只编译不链接 /Sc 在列表中增加指令执行时间信息
/Cp 保留所有用户定义标识符的大小写 /Sf 在列表中增加第一次编译后的信息
/Cu 将所有标识符转换为大写 /Sl＜width＞ 设置行宽
/Cx 保留公共和外部符号的大小写 /Sn 生成列表文件时关闭符号表
/coff 编译成符合公共目标文件格式的目标文件 /Sp＜length＞ 设置列表文件每页长度
/D＜name＞[=text] 定义给定名字的文本宏 /Ss＜string＞ 为列表文件设置子标题
/EP 生成一个预处理后的列表文件 /St＜string＞ 为列表文件设置标题
/F ＜hex＞ 设置栈大小 /Sx允许在列表中列出条件为假的代码清单
/Fe＜file＞ 指定可执行文件名 /Ta＜file＞ 编译不以.asm结尾的源文件
/Fl[file] 生成汇编代码列表文件 /w 同参数/WX
/Fm[file] 生成一个链接映像文件 /WX 将警告视为错误
/Fo＜file＞ 指定目标文件名 /W＜number＞ 设置警告级别
/FPi 为浮点运算生成模拟代码 /X 忽略INCLUDE环境变量
/Fr[file] 生成.sbr源浏览文件 /Zd 增加行号调试信息
/FR[file] 生成扩展形式的.sbr源浏览文件 /Zf 使所有符号变成公共符号
/G＜c|d|z＞ 指定使用不同语言格式的函数调用约定和命名约定 /Zi 增加符号调试信息
/H＜number＞ 外部名字有效长度 /Zm 设置为与MASM 5.10兼容的模式
/I＜name＞ 指定包含文件路径 /Zp[n] 设置结构对齐
/link ＜linker options and libraries＞ 包含链接 /Zs 只进行参数检查
步骤3 链接目标文件与动态链接库。
链接是为了将源文件中调用到的动态链接库中的函数的相关信息附加到可执行文件中。链接命令是：
link -subsystem:windows HelloWorld.obj
参数-subsystem表示允许该代码运行的子系统。如果没有错误，执行以上命令后会在源文件所在目录下生成最终的可执行文件HelloWorld.exe。链接程序的参数解释如下：
Microsoft (R) Incremental Linker Version 6.00.8168
Copyright (C) Microsoft Corp 1992-1998. All rights reserved.usage: LINK [options] [files] [@commandfile]
options:
/ALIGN:# 节区对齐尺寸
/BASE:{address|@filename,key} 设置映像基地址
/COMMENT:comment 在头部插入一个注释字符串
/DEBUG 创建调试信息
/DEBUGTYPE:{CV|COFF} 创建特定格式（CV/COFF）的调试信息
/DEF:filename 指定链接库导出函数声明文件
/DEFAULTLIB:library 指定处理外部引用时使用的特定库
/DLL 生成目标为DLL文件
/DRIVER[:{UPONLY|WDM}] 创建Windows NT核心启动程序
/ENTRY:symbol 设定目标PE入口点
/EXETYPE:DYNAMIC 生成动态加载的虚拟设备驱动程序
/EXPORT:symbol 导出一个函数
/FIXED[:NO] 创建的目标PE只加载到首选基地址处
/FORCE[:{MULTIPLE|UNRESOLVED}] 针对那些UNRESOLVED或MULTIPLE定义的符号实施强制链接
/GPSIZE:# 在MIPS和Alpha平台上指定公有变量的尺寸
/HEAP:reserve[,commit] 设定保留或提交的堆的大小
/IMPLIB:filename 覆盖默认的引入链接库名
/INCLUDE:symbol 指定包含INC文件
/INCREMENTAL:{YES|NO} 是否控制增量连接
/LARGEADDRESSAWARE[:NO] 通知编译器应用程序是否支持大于2GB的地址
/LIBPATH:dir LIB文件所在路径，允许用户重写该环境变量
/MACHINE:{ALPHA|ARM|IX86|MIPS|MIPS16|MIPSR41XX|PPC|SH3|SH4} 指定目标平台
/MAP[:filename] 创建一个MAP文件
/MAPINFO:{EXPORTS|FIXUPS|LINES} 在MAP文件中包含指定的信息（如导出信息、行等）
/MERGE:from=to 合并节
/NODEFAULTLIB[:library] 在处理引入符号时忽略所有的默认库
/NOENTRY 创建纯资源DLL文件
/NOLOGO 无LOGO
/OPT:{ICF[,iterations]|NOICF|NOREF|NOWIN98|REF|WIN98} 控制LINK优化
/ORDER:@filename 按预定顺序将COMDATs放置到映像文件中
/OUT:filename 指定输出文件名
/PDB:{filename|NONE} 创建PDB文件
/PDBTYPE:{CON[SOLIDATE]|SEPT[YPES]} 指定在哪里存储PDB调试类型信息
/PROFILE 创建一个MAP文件
/RELEASE 在文件头部设置校验和
/SECTION:name,[E][R][W][S][D][K][L][P][X] 设置指定节区的属性
/STACK:reserve[,commit] 设置保留或提交堆栈的大小
/STUB:filename 指定DOS STUB块从文件中获取
/SUBSYSTEM:{NATIVE|WINDOWS|CONSOLE|WINDOWSCE|POSIX}[,#[.##]] 指定子系统
/SWAPRUN:{CD|NET} 告诉操作系统在运行映像前首先将链接器的输出复制到交换文件中
/VERBOSE[:LIB] 输出链接过程的信息
/VERSION:#[.#] 指定主次版本号
/VXD 创建一个虚拟设备驱动器
/WARN[:warninglevel] 链接时打开警告级别
/WINDOWSCE:{CONVERT|EMULATION} 创建基于Windows CE的目标映像文件
/WS:AGGRESSIVE 修剪进程内存
注意 此处列举的参数并非link.exe程序支持的所有参数，例如，此处没有出现的-DelayLoad参数在后面的章节中会用到。

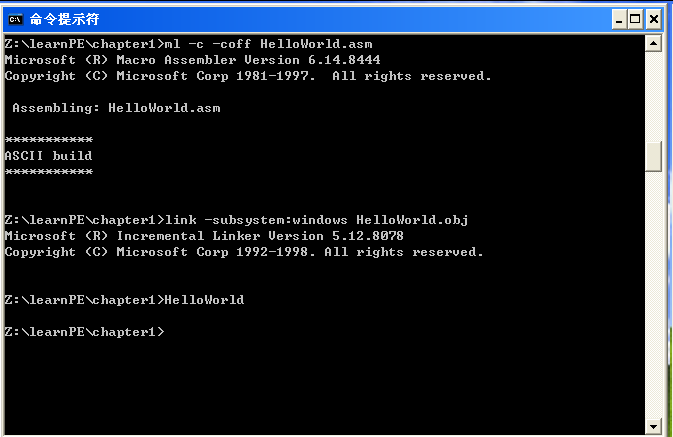

编译链接过程用到的操作指令如图1-7所示。 笔记：
图1-7 编译链接过程用到的操作命令
在命令提示符下输入“HelloWorld”即可执行程序，执行结果如图1-8所示。
图1-8 “HelloWorld”程序的执行结果
以上就是在汇编语言开发环境中开发、编译、链接和执行汇编程序的简单过程。
接下来要介绍的是对生成的HelloWorld.exe文件（也就是本书要重点研究的PE文件）进行调试，通过调试我们可以深入了解汇编源代码被最终分解为机器指令码并执行的细节。
1.2 调试软件OllyDBG
大家可能对OllyDBG（简称OD）并不是很熟悉，但在软件破解领域，它却是与TRW2000和SoftICE等齐名的跟踪破解利器。熟练掌握OD的用法对我们以后研究EXE文件内部指令跳转、病毒分析、逆向工程与反病毒设计等有很大的帮助。那么，就让我们从调试HelloWorld.exe开始学习吧。
1.2.1 调试HelloWorld.exe
调试可以帮助我们很容易地找到程序设计中的错误，如果这个程序不是我们开发的，我们还可以通过调试过程了解到开发该改程序的基本思路，调试是逆向工程必须掌握的一门技术。
为了能帮助读者尽快熟悉使用OD软件来调试PE文件的方法，下面以HelloWorld.exe为例，为大家详细讲解调试该PE文件的全过程。
1.认识OD界面的构成

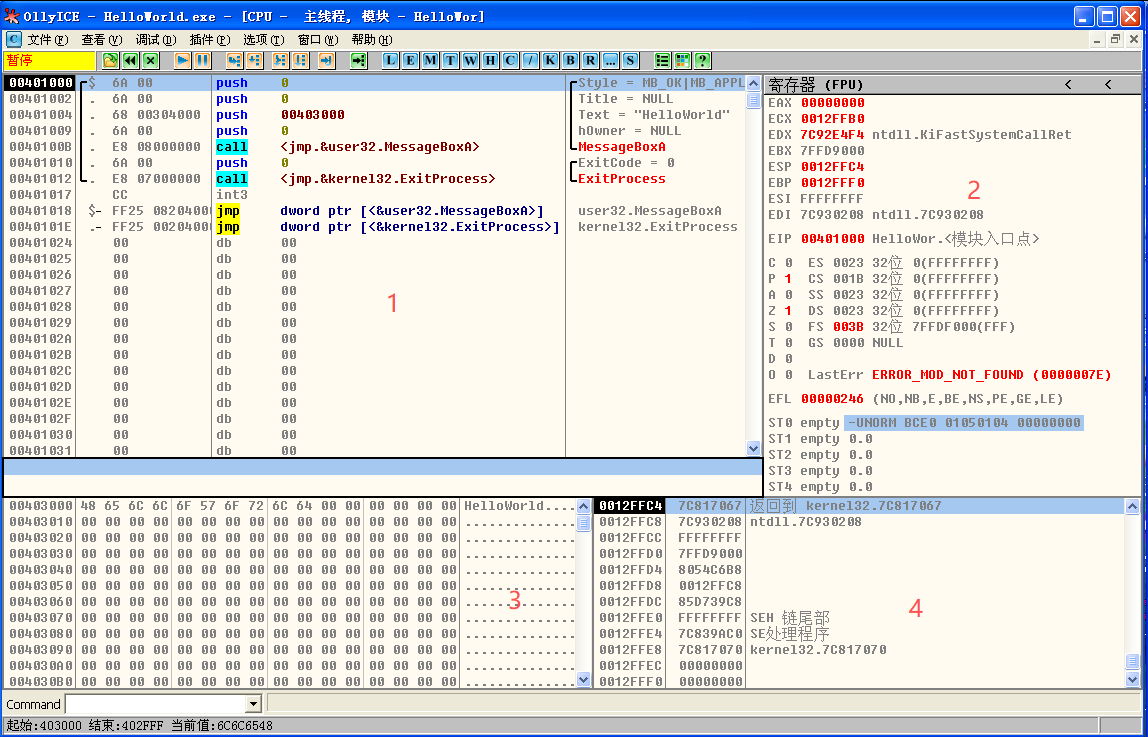

打开OD，选择文件菜单中的“打开”选项，让OD加载前面生成的HelloWorld.exe程序，界面如图1-9所示。通过这个图让大家认识一下这个大名鼎鼎的破解杀手吧。 笔记：
图1-9 OD加载HelloWorld.exe后的界面
注：① 指令及指令解释区；② 寄存器及运行状态区；③ 代码和数据字节码区；④ 栈区
如上图所示，菜单栏和工具栏大家都非常熟悉，这里不需要介绍了。在加载HelloWorld.exe以后，状态栏显示：
正在分析HelloWord：1个启发式函数，2个调用关联已知函数
这里的“关联已知函数”是指程序中调用的两个函数：User32.MessageBoxA和Kernel32.ExitProcess。
如图1-9所示，OD工作区包括四大部分：
①指令及指令解释区（以下称①区） 该区域位于整个界面的左上角，共包含四列。分别为指令所在的内存地址、指令字节码、反汇编后的指令语句，以及指令相关的注释。OD的强大之处在于，它将许多难懂的指令字节码反解释成了汇编指令，并附以形象的说明。
例如，在内存地址0x0040101E处的指令字节码FF25 00204000，其对应的汇编指令是一个远跳转指令：
JMP DWORD PTR DS:[＜&kernel32.ExitProcess＞]而该位置处的数据则是一个内存地址。该地址指向了kernel32.dll动态链接库中函数ExitProcess的起始位置。
②寄存器及运行状态区（以下称②区） 该区域位于整个界面的右上角，包含了所有的32位寄存器，如eax、ebx、ecx、esi、edi、esp、ebp等。大家要特别关注以下几个寄存器：
❑ ebp（栈基地址指针）
❑ esp（栈顶指针）
❑ eip（指向下一条要执行的指令的位置）
除了寄存器的值外，该区还显示所有段寄存器的值及标志位的值，如FS段，这个段在后面讲到异常的时候会用到。
③代码和数据字节码区（以下称③区） 该区域位于整个界面的左下角，它包含了指定内存范围的字节码，我们可以通过菜单命令随时查看当前内存中的数据。
④栈区（以下称④区） 该区域位于整个界面的右下角，它反映了当前栈的分配情况及栈在程序运行过程中的变化情况。
2. HelloWorld.exe的跟踪执行
跟踪一个程序的执行不仅可以帮助我们判断程序是否在按照自己预先设计的思路运行，还可以使我们了解某个时刻计算机的寄存器、栈、全局变量、内存等的状态，便于我们理解和更好地把握程序运行过程，优化程序设计，提高编程水平。
对HelloWorld.exe的跟踪执行主要是通过OD调试菜单下的两个主要选项进行的，它们分别是：
❑ F7：单步步入
❑ F8：单步步过
这两个选项是跟踪HelloWorld.exe执行时使用频率最高的两个选项。单步步入表示按照指令顺序一个一个地执行。如果遇到跳转指令，则执行跳转；如果遇到调用子程序语句的call指令，则跳转到子程序内部执行。单步步过和单步步入的原理基本一致，唯一不同之处就是如果遇到子程序调用，则将该调用当成一条指令执行，并不进入子程序内部。以下是调试HelloWorld.exe的全过程，分两部分来分析：从开始到调用MessageBox部分， ExitProcess部分。
（1）从开始到源代码第23行的调用指令invoke MessageBox
按一次F7键，你会发现程序开始执行虚拟内存地址0x00401000处的指令，并将执行后的结果显示到相应的区域，EIP指针移动到0x00401002处。由于0x00401000处的指令为压栈操作，仔细观察栈区，图1-10是指令执行前后的栈区数据对比。

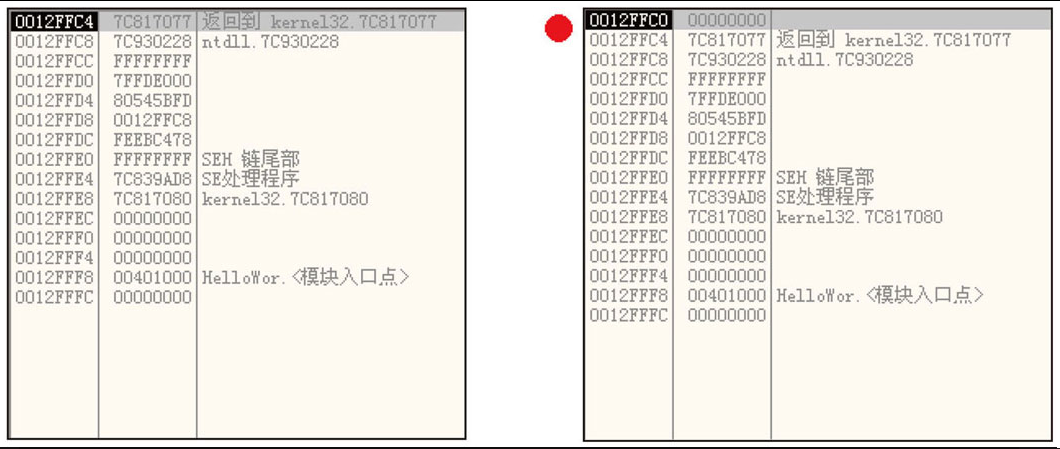

图1-10 指令执行前后栈区的变化
可以看出，执行后，栈顶指针向低地址移动了4个字节，在移动后多出的空间中存放了0x00000000这个值。该操作翻译成汇编指令即为：push 0。再按一次F7键，执行的汇编指令为：push 0；再按一次F7键，执行的汇编指令为：push HelloWor.00403000。
其中，HelloWor是HelloWorld.exe进程的缩写，其后的值0x00403000为虚拟内存地址。该地址位于操作系统分配给进程的数据地址空间，从图1-9的③区中即可看到完整的内容。这次推入栈的是一个内存地址，通过查看字节码可以获知该地址正是指向在程序数据段中声明的变量szText。从另一个侧面，我们也知道了操作系统在运行HelloWorld.exe进程时，为该进程的数据段.data分配了1000h个字节，其内存起始位置与代码段的起始位置（0x00401000）相差0x2000个字节。
再按一次F7键，执行的汇编指令为：push 0；再按一次F7键，执行的汇编指令为：call ＜JMP.&user32.MessageBoxA＞。这条指令是一个子程序调用指令。执行到此，源代码第23行（见代码清单1-1)的调用才算结束。
23 invoke MessageBox,NULL,offset szText,NULL,MB_OK在汇编语言中，汇编指令中函数调用参数的书写顺序与执行时的压栈顺序刚好相反。如前所述，四个压栈动作对应的参数关系如下：
push 0 <<----------------------------------------------------->> MB_OK
push 0 <<----------------------------------------------------->> NULL
push HelloWor.00403000 <<------------------------------>> offset szText
push 0 <<----------------------------------------------------->> NULL
call调用指令在遇到ret指令后会完成调用，并返回到该指令的下一条指令继续执行，而这条指令紧跟着的下一条指令是函数ExitProcess的参数压栈指令push 0。
为了查看执行顺序是否与我们判断的一致，在第一个call指令处使用F8键，不再跟踪函数&user32.MessageBoxA内部单步执行。结果和我们预想的一致，程序执行完显示窗口的操作后（此时屏幕上将弹出提示窗口）将eip定位到push 0处，即：
00401010 |. 6A 00 PUSH 0注意 此时该压栈指令并未执行。当我们在屏幕提示窗口上单击“确定”后，将会促使eip指令指针继续顺序执行。
（2）源代码第24行的调用指令invoke ExitProcess
按F7键，压栈指令执行，将下一个调用的参数入栈：push 0。再按一次F7键，执行的汇编指令为：call ＜JMP.&kernel32.ExitProcess＞。这一次我们通过步入操作来执行该调用。由于该处是一个近跳转指令，所以按F7键以后，eip定位到的下一条指令是：
0040101E .- FF25 00204000 JMP DWORD PTR DS:[＜&kernel32.ExitProcess＞]注意观察这条指令，这是一个双字跳转，跳转到相对于进程空间的绝对内存地址0x00402000处。这个位置的数据是个什么样子呢？我们可以借助③区（图1-9）来查看。

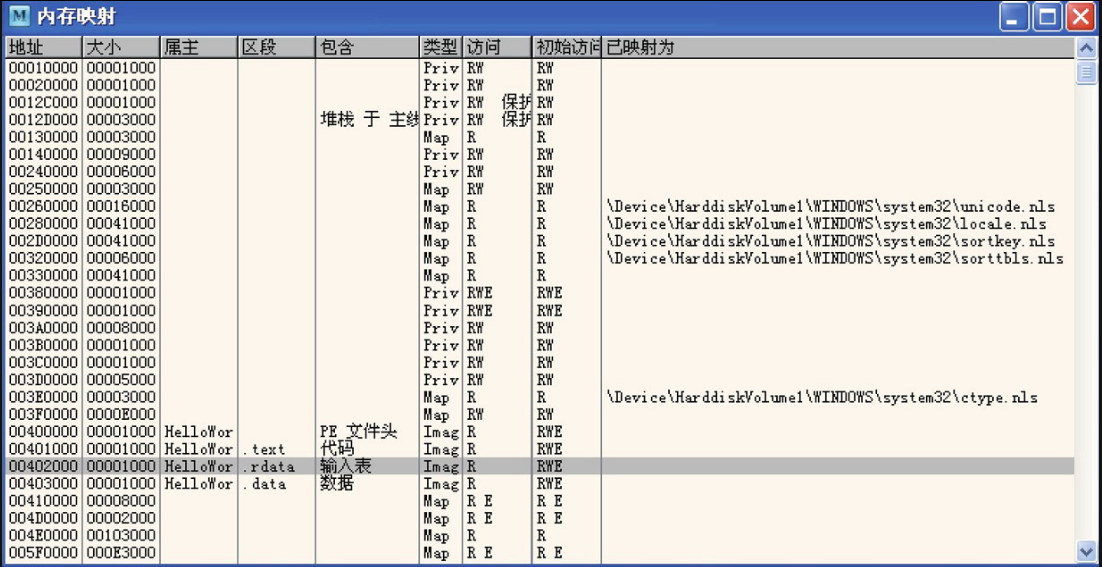

选择查看菜单的“内存”选项，OD将此时操作系统为HelloWorld.exe进程分配的内存空间大致显示出来，见图1-11。建议大家仔细研究一下这个内存分配图，这将为以后我们研究Windows执行EXE程序的内幕打好基础。
图1-11 进程内存分配

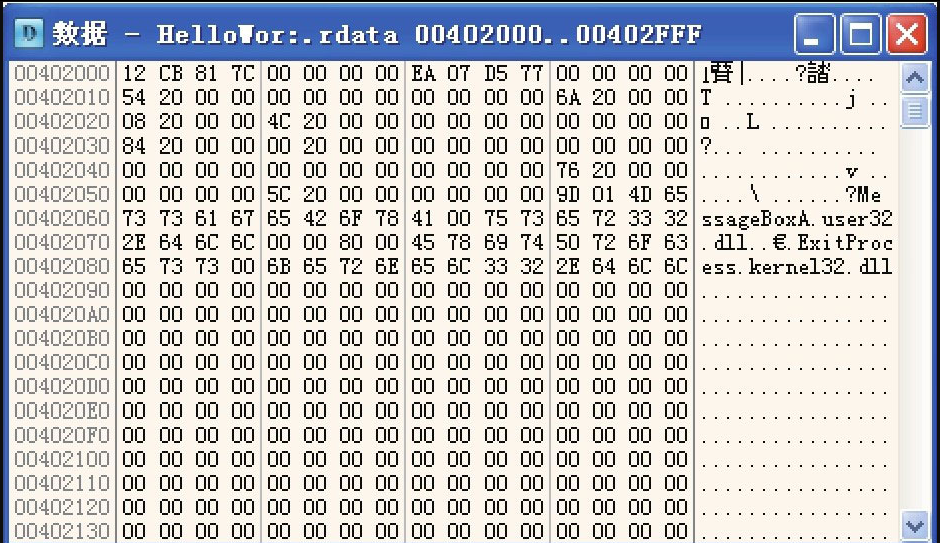

需要特别注意的是，内存地址0x00402000开始的1000h个字节被操作系统分配给HelloWorld.exe进程的.rdata区段。该区段被注释为“输入表”（即“导入表”），这个概念在第4章专门介绍。如果想知道这个位置的详细数据，在.rdata行上单击鼠标右键，在弹出的菜单中选择“数据”，将弹出从该位置开始的1000h个字节内容，见图1-12。
图1-12 输入表的内存数据
笔记：
从0x00402000处取出的值为0x7c81cb12。这个值正是ExitProcess函数在HelloWorld. exe进程地址空间的绝对内存地址！返回到①区按一次F7键跟进，会发现指令区刚好跳转到0x7c81cb12处，以下是顺序执行的指令序列：
7C81CB12 > 8BFF MOV EDI,EDI ; ntdll.7C930228
7C81CB14 55 PUSH EBP
7C81CB15 8BEC MOV EBP,ESP
7C81CB17 6A FF PUSH -1
7C81CB19 68 B0F3E877 PUSH 77E8F3B0
7C81CB1E FF75 08 PUSH DWORD PTR SS:[EBP+8]
7C81CB21 E8 46FFFFFF CALL kernel32.7C81CA6C
7C81CB26 E9 9ACF0100 JMP kernel32.7C839AC5
7C81CB2B 90 NOP
7C81CB2C 90 NOP
7C81CB2D 90 NOP
7C81CB2E 90 NOP
7C81CB2F 90 NOP
7C81CB30 - FF25 0814807C JMP DWORD PTR DS:[＜&ntdll.LdrShutdownPro＞]
; ntdll.LdrShutdownProcess
7C81CB36 90 NOP
7C81CB37 90 NOP
7C81CB38 90 NOP
7C81CB39 90 NOP
7C81CB3A 90 NOP
7C81CB3B > 8BFF MOV EDI,EDI
7C81CB3D 55 PUSH EBP
7C81CB3E 8BEC MOV EBP,ESP
7C81CB40 837D 08 00 CMP DWORD PTR SS:[EBP+8],0
7C81CB44 0F84 BA7D0200 JE kernel32.7C844904
7C81CB4A FF75 0C PUSH DWORD PTR SS:[EBP+C]
7C81CB4D FF75 08 PUSH DWORD PTR SS:[EBP+8]
7C81CB50 FF15 7414807C CALL DWORD PTR DS:[＜&ntdll.NtTerminateTh＞]
; ntdll.ZwTerminateThread
7C81CB56 85C0 TEST EAX,EAX
......
如果大家有兴趣，最好使用步入技术跟踪执行到程序返回HelloWorld.exe进程的ret指令；可以完整地看到函数&kernel32.ExitProcess在用户层都调用了哪些动态链接库的哪些函数，以及在结束进程时都执行了哪些操作，这对于间接了解操作系统对进程的管理方式有很大帮助。

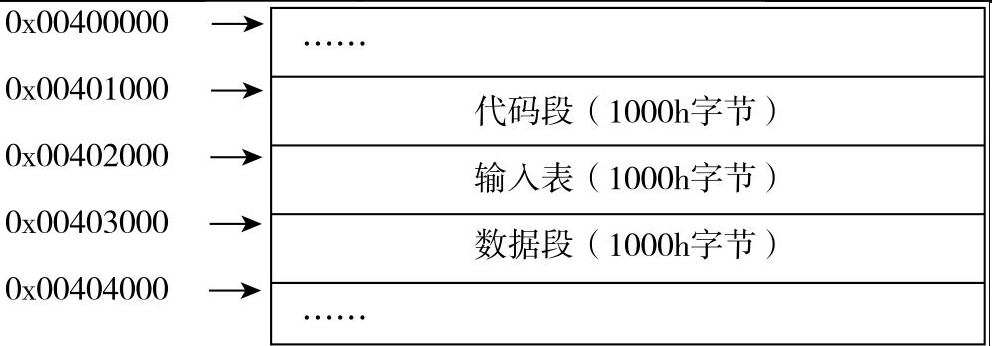

在这次跟踪分析的过程中，我们获得了这样的一些信息：汇编语言编译链接的程序的可执行代码在被装入操作系统后，代码的执行入口点被设置在进程地址空间的0x00401000处，大小为1000h；紧跟着是输入表，也占1000h字节；最后是数据段，大小为1000h。以下是EXE文件被加载到内存后的部分结构，如图1-13所示。
图1-13 EXE文件被装载到内存后的部分结构
1.2.2 修改EXE文件字节码
OD不仅可以让我们对EXE文件进行反汇编和单步执行调试，还可以对目标EXE文件进行修改，后面的许多章节都会涉及这一操作。下面我们对HelloWorld.exe文件中的部分字节码进行更改，将显示信息“HelloWorld”更改为“HelloWorld-modified by OD”。这种修改要成功，要求更改后的字符串长度不能超出EXE中数据段的范围。幸运的是，由于链接器在进行链接时是以200h字节对齐段长度，即数据段的长度要大于等于200h字节，所以这次修改一定可以成功。

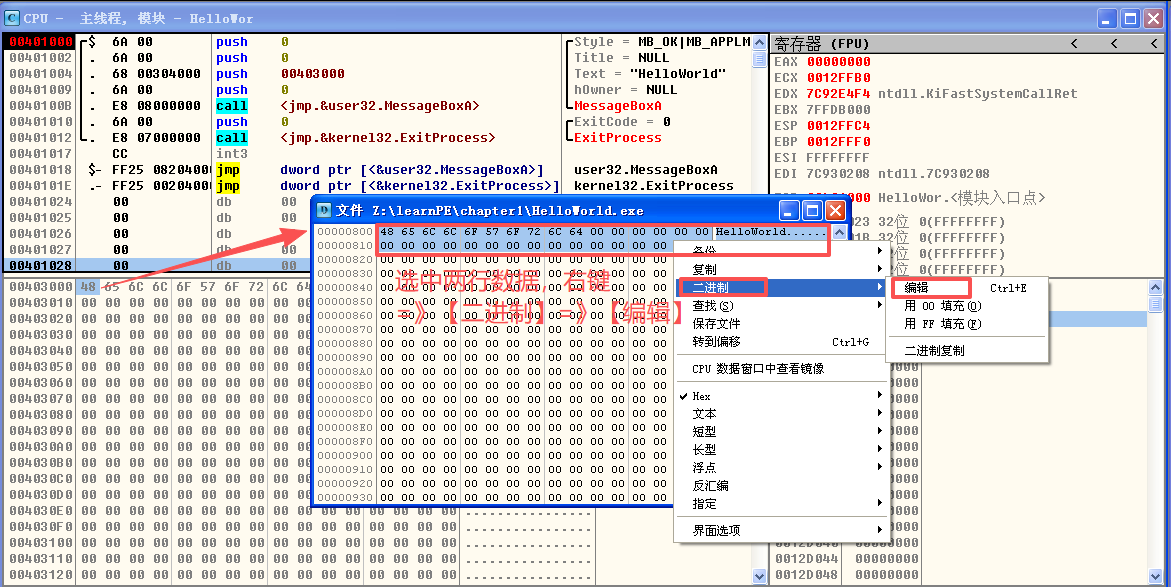

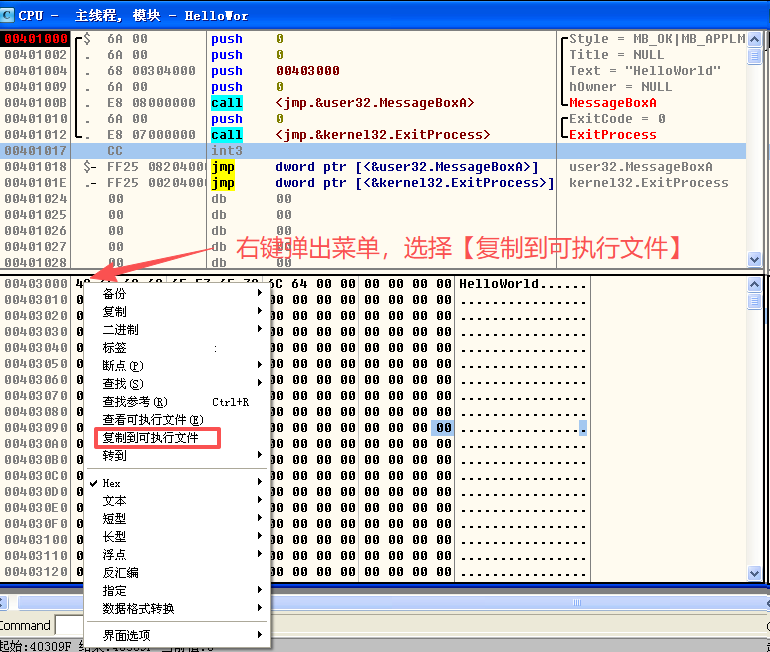

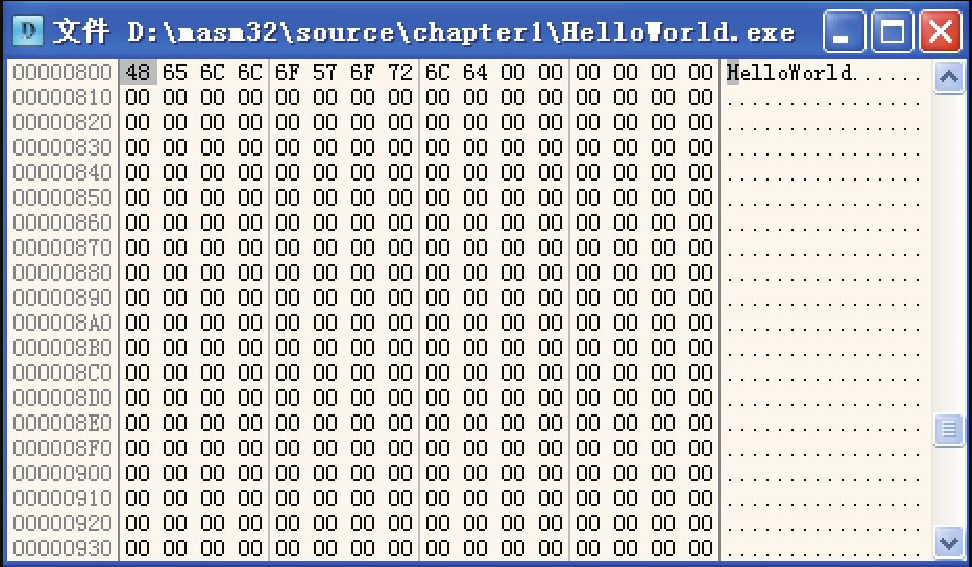

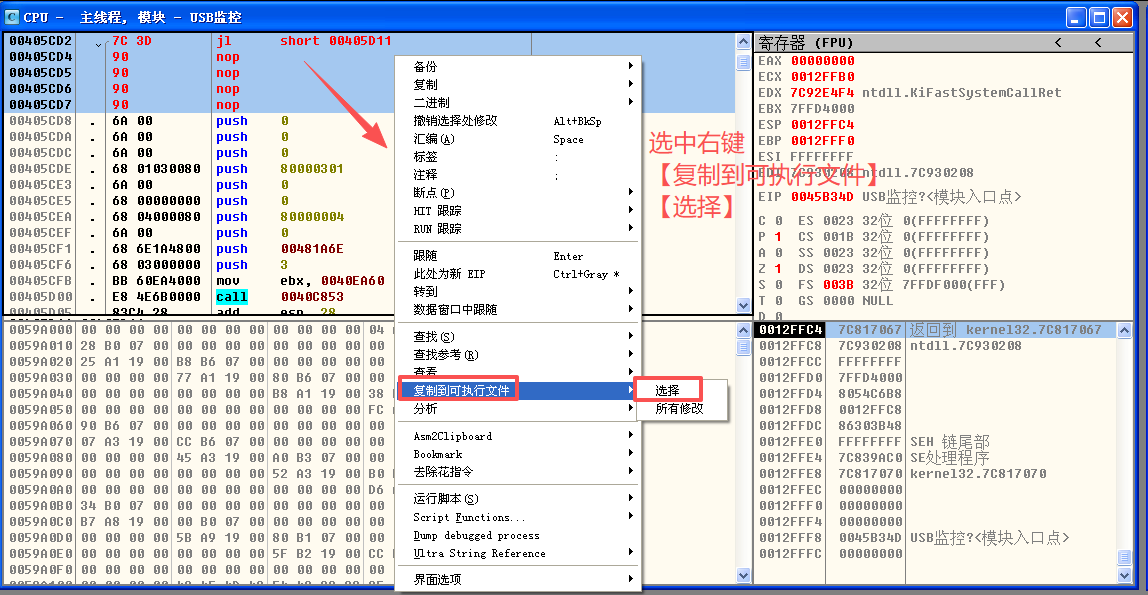

在③区的“HEX数据”列中的第一个字节位置单击鼠标右键，选择“复制到可执行文件”，弹出的内容已不再是内存的数据了，因为窗口中第一列显示的地址明显不是内存地址，而是文件的偏移量，如图1-14所示。
图1-14 OD中内存地址与文件地址的互换

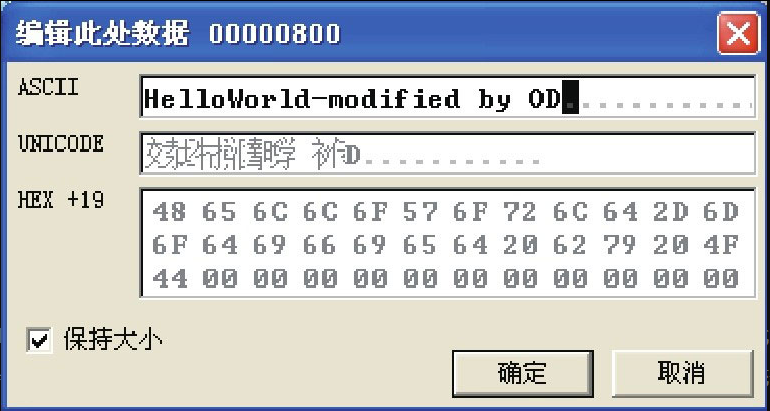

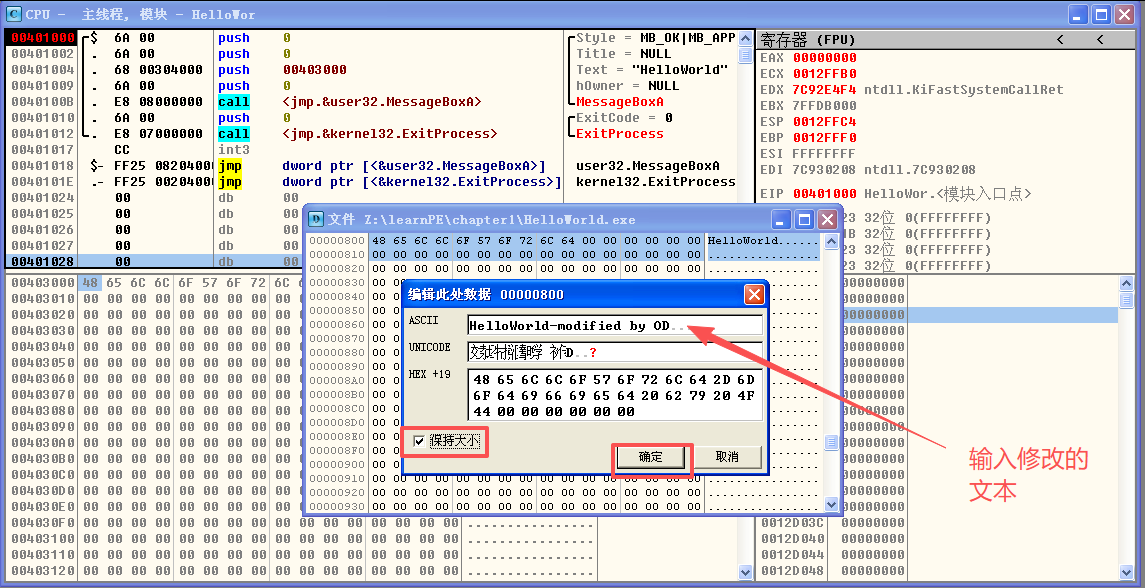

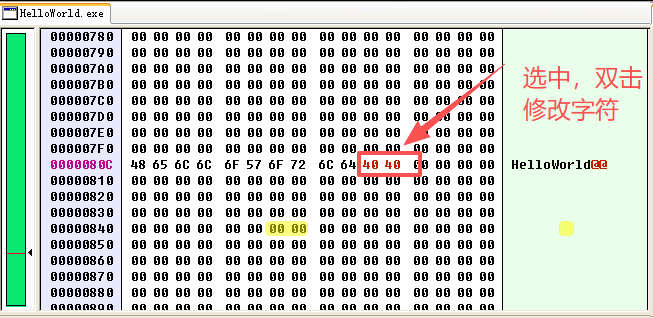

选中足够数量的字节，在选中区域单击鼠标右键，依次选择“二进制”→“编辑”，在弹出的对话框的ASCII文本框中输入“HelloWorld-modified by OD”。注意，“保持大小”一项要处在勾选状态。完成后单击“确定”按钮，如图1-15所示。
图1-15 保存修改

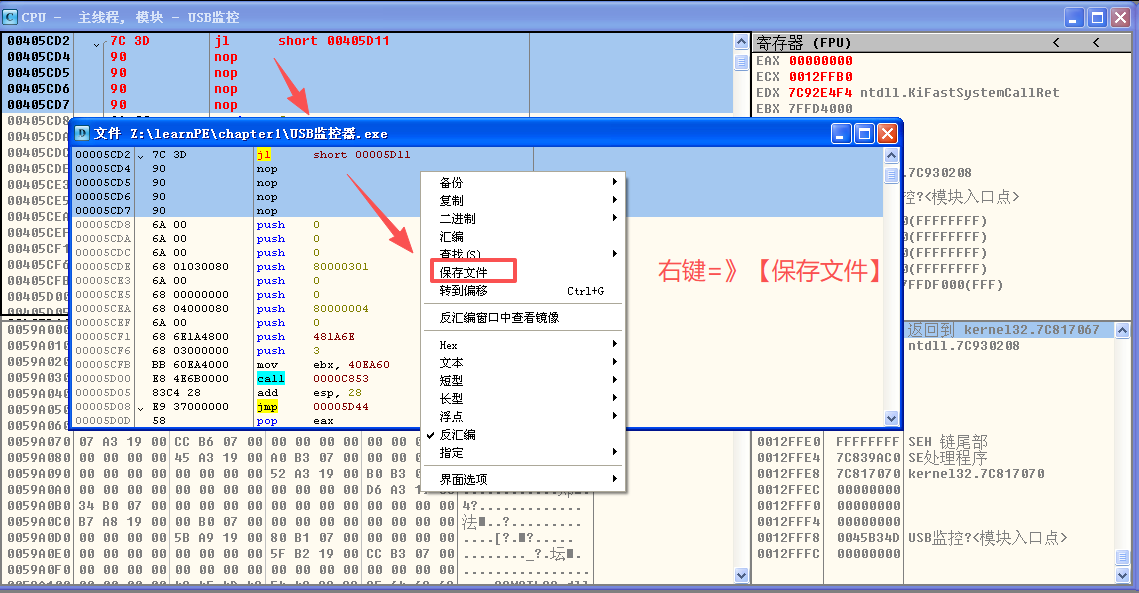

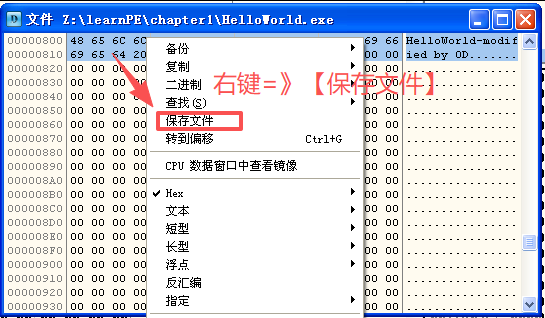

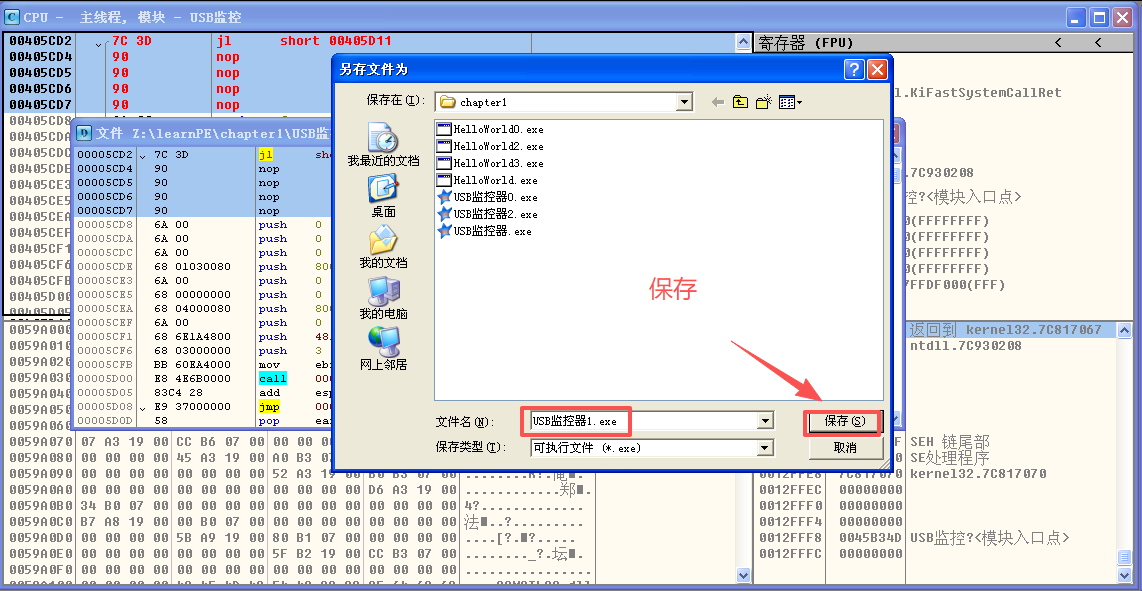

此时，数据尚未被保存到相应的EXE文件中，再次单击鼠标右键，选择“保存文件”，系统会有一些提示让你选择要保存的文件并提示是否覆盖，均选择确认按钮。至此，EXE文件字节码修改成功。运行HelloWorld.exe，会发现提示信息已经被修改。
笔记：
再次单击鼠标右键，选择“保存文件”

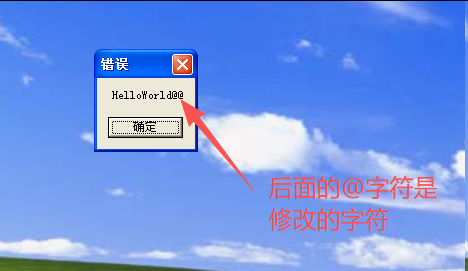

运行结果：
在这个例子中，我们只是给大家演示如何使用OD更改EXE文件字节码，而真正修改EXE文件字符串常量的方法很复杂，不能用以上方法替代。

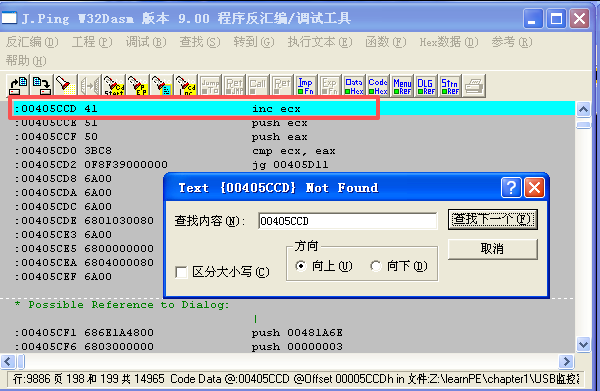

如果说OD是一个擅长动态分析的软件，那么W32DASM则是一个擅长静态分析的软件。后者可以标识整个EXE文件中指令间的调用关系，对于跟踪和识别指令之间的承前启后的关系有很大的帮助，该软件在随书文件[插图] 中可以找到。
以下是使用W32DASM打开HelloWorld.exe后的输出：
反汇编文件: D:\masm32\source\chapter1\HelloWorld.exe
Code Offset = 00000400, Code Size = 00000200
Data Offset = 00000800, Data Size = 00000200项目数量 = 0003 (dec), Imagebase = 00400000h
Object01: .text RVA: 00001000 Offset: 00000400 Size: 00000200 Flags: 60000020
Object02: .rdata RVA: 00002000 Offset: 00000600 Size: 00000200 Flags: 40000040
Object03: .data RVA: 00003000 Offset: 00000800 Size: 00000200 Flags: C0000040+++++++++++++++++++ 菜单信息 ++++++++++++++++++
这个程序没有菜单资源
+++++++++++++++++ 对话框信息 ++++++++++++++++++
这个程序没有对话框资源
+++++++++++++++++++ 导入的函数 ++++++++++++++++++
Number of Imported Modules = 2 (decimal)Import Module 001: user32.dll
Import Module 002: kernel32.dll+++++++++++++++++++ 导入模块详细信息 +++++++++++++++
Import Module 001: user32.dll
Addr:0000205C hint(019D) Name: MessageBoxA
Import Module 002: kernel32.dll
Addr:00002076 hint(0080) Name: ExitProcess
+++++++++++++++++++ 导出的函数 ++++++++++++++++++
Number of Exported Functions = 0000 (decimal)+++++++++++++++++++ 汇编代码列表 ++++++++++++++++++
//****************************** 启动目标代码 .text **********************
Program Entry Point = 00401000 (D:\masm32\source\chapter1\HelloWorld.exe File
Offset:00001600)
//****************************** Program Entry Point **********************
:00401000 6A00 push 00000000
:00401002 6A00 push 00000000* Possible StringData Ref from Data Obj -＞"HelloWorld-modified by OD"
|
:00401004 6800304000 push 00403000
:00401009 6A00 push 00000000
* Reference To: user32.MessageBoxA, Ord:019Dh
|
:0040100B E808000000 Call 00401018
:00401010 6A00 push 00000000
* Reference To: kernel32.ExitProcess, Ord:0080h
|
:00401012 E807000000 Call 0040101E
:00401017 CC int 03* Referenced by a CALL at Address:
|:0040100B
|* Reference To: user32.MessageBoxA, Ord:019Dh
|
:00401018 FF2508204000 Jmp dword ptr [00402008]* Reference To: kernel32.ExitProcess, Ord:0080h
|
:0040101E FF2500204000 Jmp dword ptr [00402000]
:00401024 00000000000000000000 BYTE 10 DUP(0)
:0040102E 00000000000000000000 BYTE 10 DUP(0)
:00401038 00000000000000000000 BYTE 10 DUP(0)
......
静态分析最大的好处是：能从当前指令反查调用此处的指令所在。例如，地址0x00401018处的指令是谁调用了呢（加粗部分）？请分析如下代码行：
* Referenced by a CALL at Address:
|:0040100B
|
哦，知道了，原来是0x0040100B处的指令调用了它。
目前，大家可能感觉不到有什么用处，等学到后面就会知道了。
提示 由于静态分析和动态分析均正确地模拟了Windows操作系统的进程装载机制，所以二者的指令地址是一致的。
1.3 十六进制编辑软件FlexHex
目前，有很多优秀的十六进制编辑器，如FlexHex、WinHex、UltraEdit、HEdit等。本书选用FlexHex，因为这个编辑器操作起来很容易。只要掌握了简单的查找和编辑操作，对于阅读本书来讲就已经足够了。图1-16是打开了HelloWorld.exe文件后的主界面。与所有的十六进制编辑器一样，内容区包含了偏移量、16个字节的十六进制值、ASCII码和Unicode码，最后一列可以在查看资源表中资源的Unicode字符串时使用。如果想修改某个字节的值，直接将光标定位到该字节处，然后输入修改后的值即可，修改后的值将以红色字符显示。要想使所有的修改生效，只需要保存文件即可。
图1-16 FlexHEX主界面

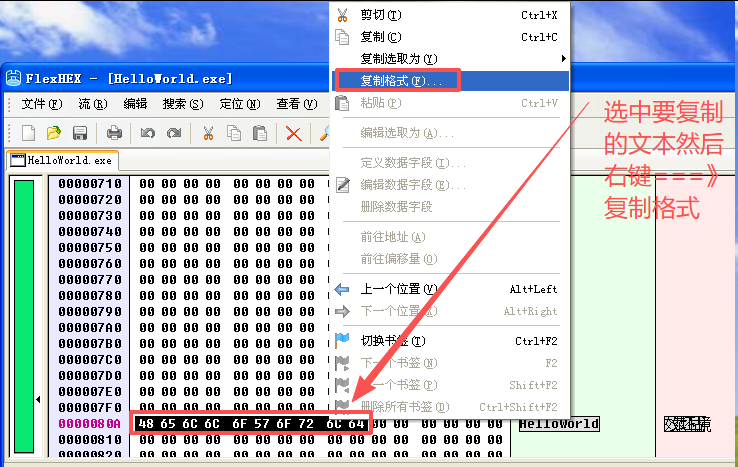

它的导出功能很实用，可以将界面显示的内容复制到剪贴板。比如，选中字节码后，单击鼠标右键，选择“复制格式”，会弹出如图1-17所示对话框。在该对话框中，可以灵活地选择导出方式。

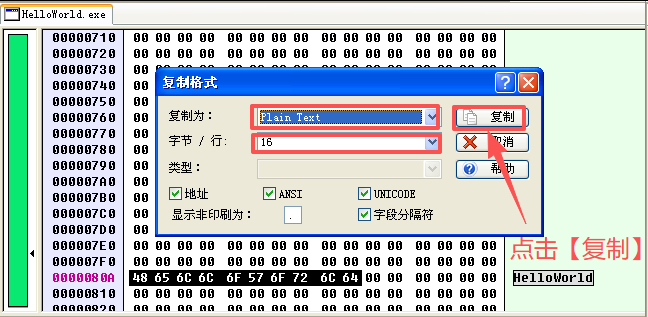

图1-17 FlexHEX导出格式定义
导出的内容会以如下格式出现在剪贴板中：
00000000 4D 5A 90 00 03 00 00 00 04 00 00 00 FF FF 00 00 MZ...........
00000010 B8 00 00 00 00 00 00 00 40 00 00 00 00 00 00 00 .......@.......
00000020 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ................
00000030 00 00 00 00 00 00 00 00 00 00 00 00 B0 00 00 00 ...............
00000040 0E 1F BA 0E 00 B4 09 CD 21 B8 01 4C CD 21 54 68 .....!.L!Th笔记：

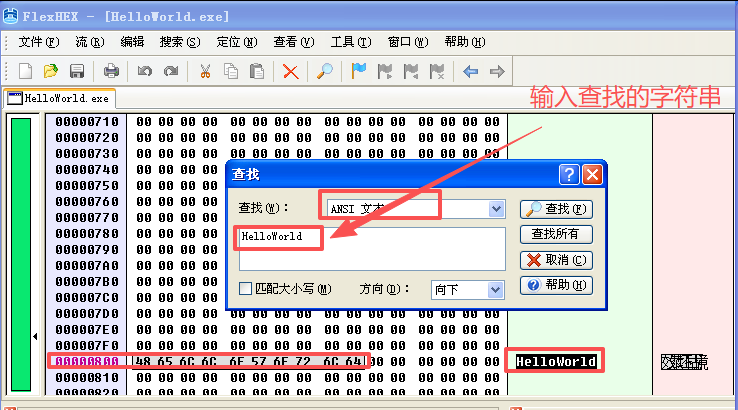

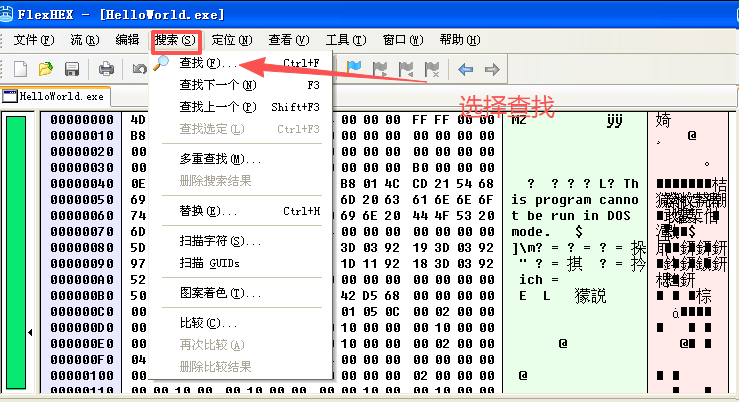

在FlexHEX中搜索“HelloWorld”，找到相应的地址
找到对应的偏移地址及字符串
复制文本
选择纯文本
粘贴，这就是复制的字符串
00000800 | 48 65 6C 6C 6F 57 6F 72 6C 64 | HelloWorld | 效汬坯牯摬
修改字符串：

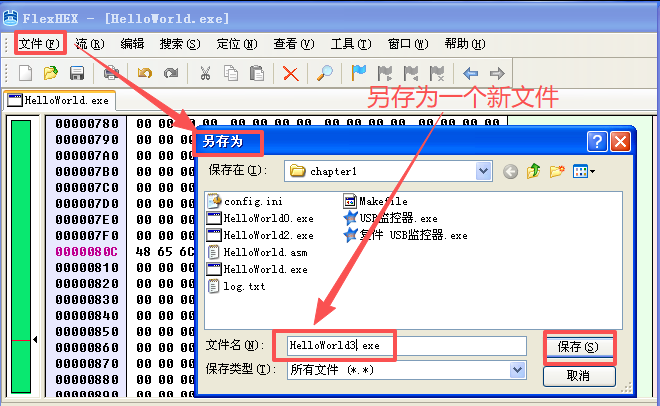

另存为保存，防止修改原文件
打开保存后的程序
1.4 破解实例：U盘监控器
本节通过一个简单的破解软件的实例，进一步展示以上软件的使用方法。
（1）目标
U盘监控器。该软件可以从互联网上获得，也可以从本书的随书文件中找到。
（2）任务
该软件需要注册才能使用全部功能，我们的任务是使得输入任何注册码均能注册成功。
（3）思路
通常在注册时，程序会读取注册码，然后对注册码进行判断：正确则显示注册成功，转到正常的程序运行状态；错误则显示注册失败，转到未注册运行状态。如果我们将判断转移条件更改一下，错误则转到正常的运行状态，反之则转到未注册的运行状态。这样，如果我们输入了错误的注册号，程序也会像输入了正确的注册号一样运行，流程如图1-18所示。

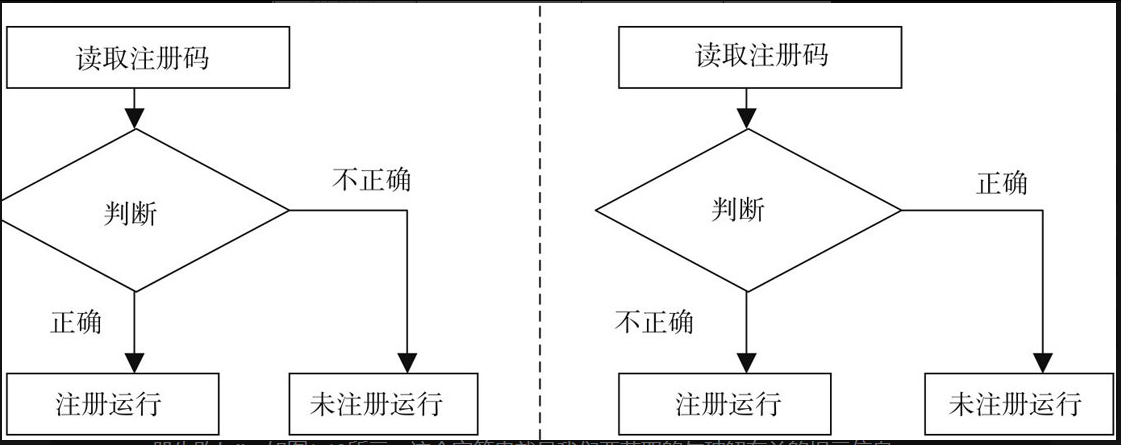

图1-18 破解流程前后对比
（4）实现步骤
步骤1 首先运行该软件，获取与破解有关的提示信息。

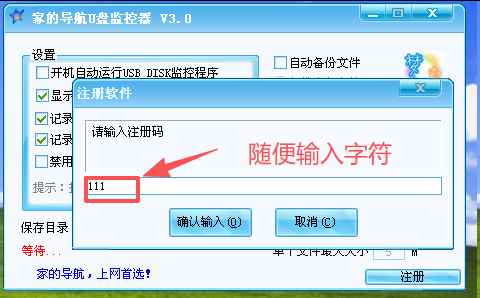

打开软件，进行注册。随便输入注册码，单击注册以后，系统出现一个对话框提示“注册失败！”，如图1-19所示。这个字符串就是我们要获取的与破解有关的提示信息。

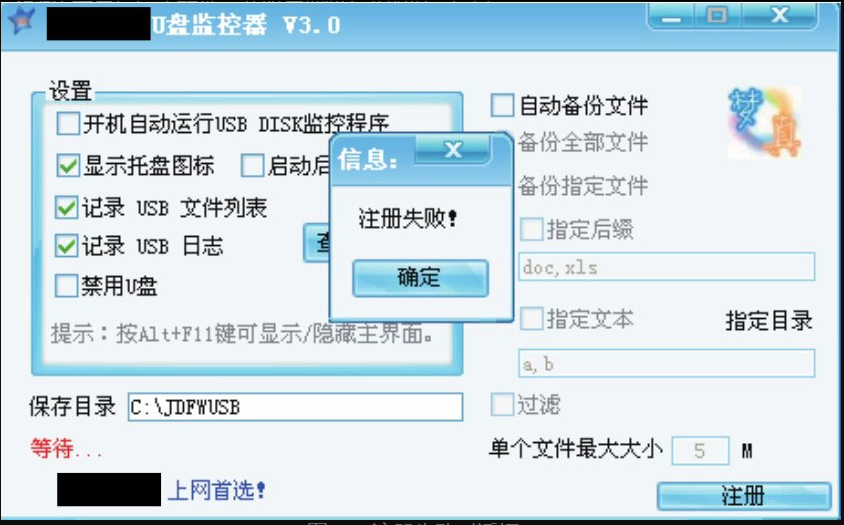

图1-19 注册失败对话框
步骤2 使用FlexHEX获取“注册失败！”字符串的文件偏移地址。方法是使用搜索/查找功能，在打开的对话框中选择ANSI文本，输入“注册失败”，找到该字符串的文件偏移地址为0x81A79，如图1-20所示。
图1-20 提示信息在文件中的偏移
步骤3 使用OD获取引用该字符串的指令在内存中的地址。
EXE文件被操作系统装载进内存以后，尽管两者存在一定转换关系，但文件偏移地址和内存地址是两个截然不同的概念。通过观察OD对进程“U盘监控器”中的大量数据段变量的引用，可以发现该进程中两者的关系：
内存地址=0x0400000+文件偏移地址
由此推断出，引用该字符串的指令中字符串地址的常量为0x0481A79。
注意 以上计算方法只在此处适用。后面我们还会专门介绍内存地址与文件偏移之间的转换，方法就没这么简单了。

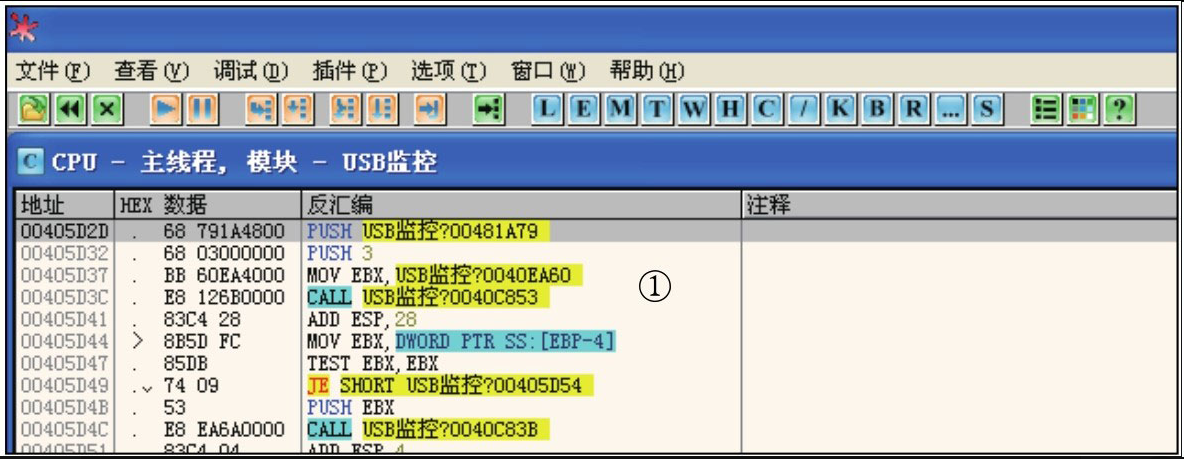

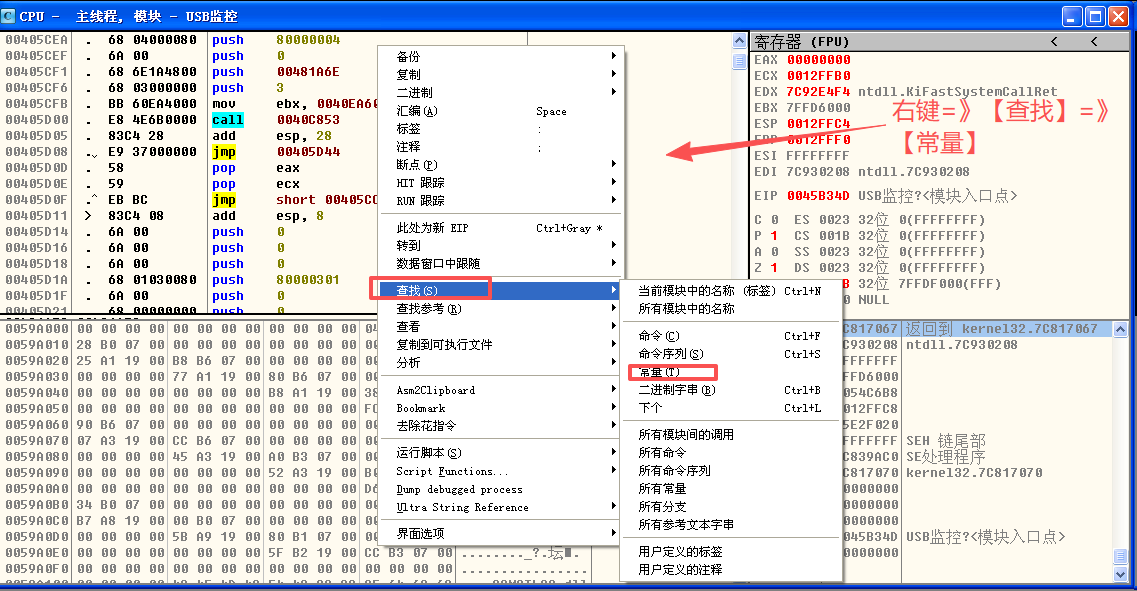

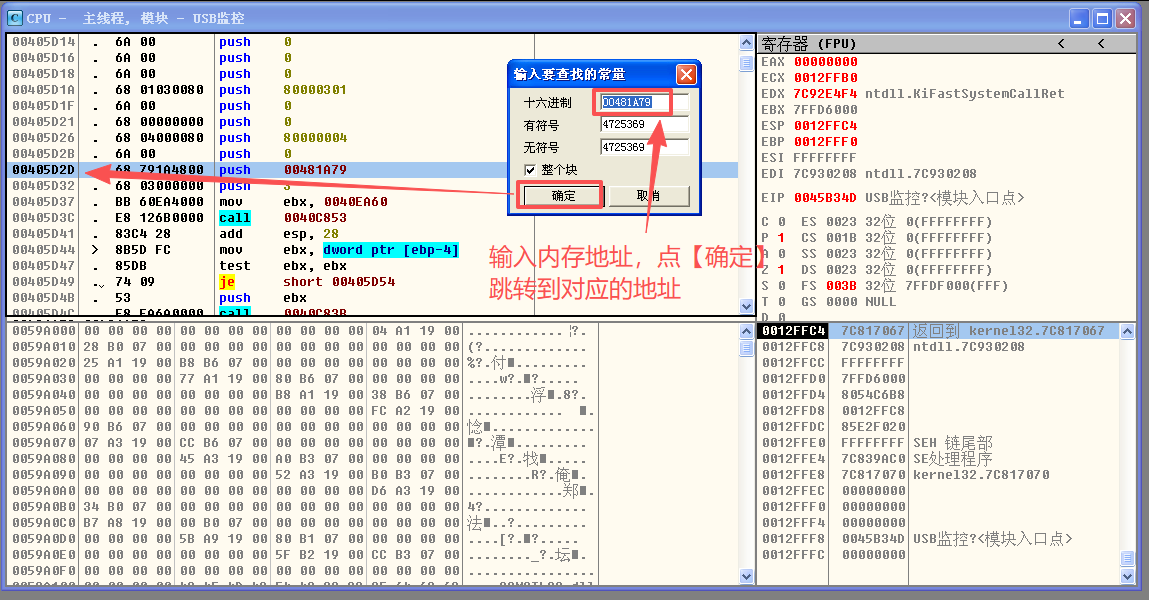

在OD中搜索这个常量，方法是在①区单击鼠标右键，选择“查找/常量”，输入以上数值；查找到指令所在的内存地址为0x00405D2D，如图1-21所示。
图1-21 引用字符串地址指令在内存的位置
笔记：
步骤4 使用W32DASM获取判断语句的位置。
通过静态分析查找该指令流程中的上一个判断语句的位置。令人高兴的是，这个信息可以直接通过W32DASM提示来获取，如下所示：
:00405CCD 41 inc ecx
:00405CCE 51 push ecx
:00405CCF 50 push eax
:00405CD0 3BC8 cmp ecx, eax
:00405CD2 0F8F39000000 jg 00405D11
:00405CD8 6A00 push 00000000
:00405CDA 6A00 push 00000000
:00405CDC 6A00 push 00000000
:00405CDE 6801030080 push 80000301
:00405CE3 6A00 push 00000000
:00405CE5 6800000000 push 00000000
:00405CEA 6804000080 push 80000004
:00405CEF 6A00 push 00000000* Possible Reference to Dialog:
|
:00405CF1 686E1A4800 push 00481A6E
:00405CF6 6803000000 push 00000003
:00405CFB BB60EA4000 mov ebx, 0040EA60
:00405D00 E84E6B0000 call 0040C853
:00405D05 83C428 add esp, 00000028
:00405D08 E937000000 jmp 00405D44
:00405D0D 58 pop eax
:00405D0E 59 pop ecx
:00405D0F EBBC jmp 00405CCD* Referenced by a (U)nconditional or (C)onditional Jump at Address:
|:00405CD2(C)
|
:00405D11 83C408 add esp, 00000008
:00405D14 6A00 push 00000000
:00405D16 6A00 push 00000000
:00405D18 6A00 push 00000000
:00405D1A 6801030080 push 80000301
:00405D1F 6A00 push 00000000
:00405D21 6800000000 push 00000000
:00405D26 6804000080 push 80000004
:00405D2B 6A00 push 00000000* Possible Reference to Dialog:
|
:00405D2D 68791A4800 push 00481A79
:00405D32 6803000000 push 00000003
:00405D37 BB60EA4000 mov ebx, 0040EA60
:00405D3C E8126B0000 call 0040C853
:00405D41 83C428 add esp, 00000028
笔记： 00405D2D
从下往上看静态分析代码，首先获取携带提示信息字符串地址的指令，判断出这附近的指令代码的功能是完成MessageBoxA函数，即显示错误提示信息。由此继续往上找，会发现以下提示：
* Referenced by a (U)nconditional or (C)onditional Jump at Address:
|:00405CD2(C)
|
这个提示信息告诉我们是谁调用了显示错误信息的代码。如果沿着这个思路继续往前找，找到0x00405CD2的位置，此处的代码就应该是一个分支语句。看看到底是什么指令。
:00405CD2 0F8F39000000 jg 00405D11果然是一个分支语句。jg在汇编语言里的意思是：如果大于则跳转。其相反的指令应该是jl。下一步就是将jg更改为jl，使其判断条件刚好相反。

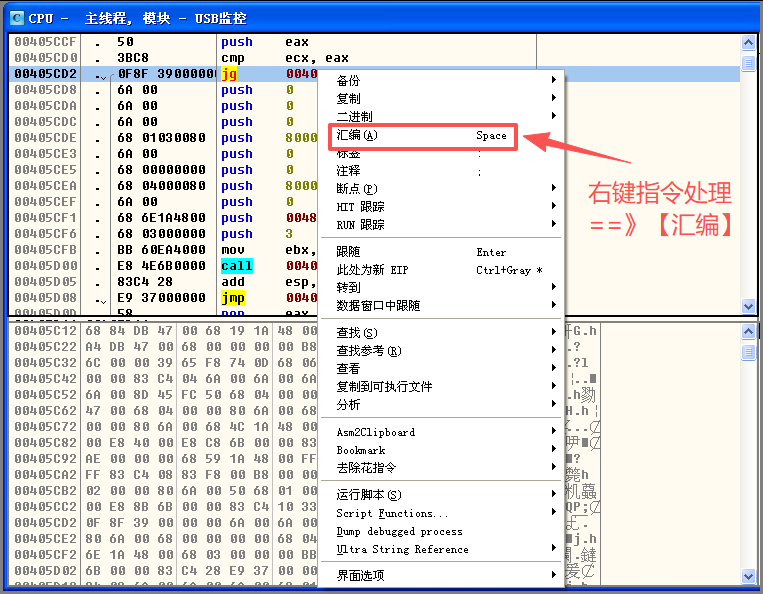

步骤5 使用OD更改指令字节码。

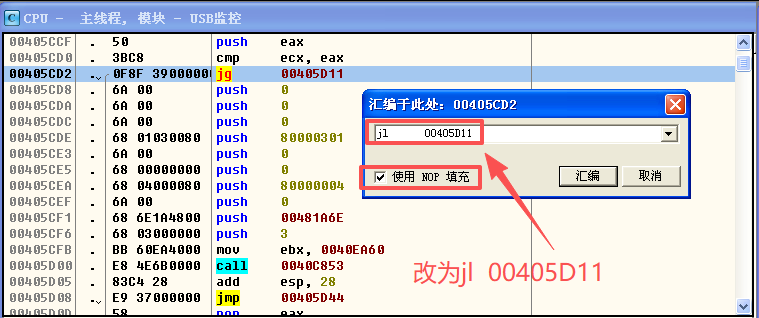

更改方法在前面已经介绍过了，所不同的是前面更改的是二进制指令，现在要更改的是汇编指令，如图1-22所示。

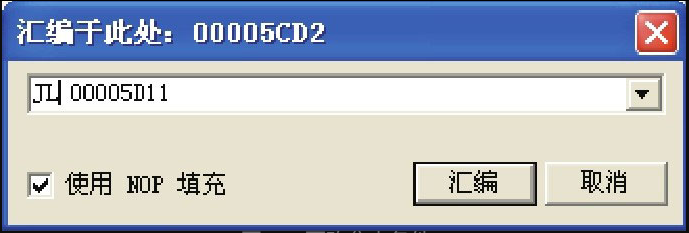

图1-22 更改分支条件
一定要选择“使用NOP填充”，NOP表示空指令。因为指令修改以后，其指令字节码与原来指令的长度可能不一致。为了不改变整个EXE文件的结构和大小，最好的办法是使用空指令NOP来填充。
例如，原来的字节码为：
0F 8F 39 00 00 00 ←→ JG 00405D11更改后的字节码为：
7C 3D 90 90 90 90 ←→ JL 00405D11重要提示 指令代码更改以后一定要保存文件！
步骤6 重新测试。
运行新的U盘监控器文件，重新注册，输入任意的注册码都可以注册成功，如图1-23所示。

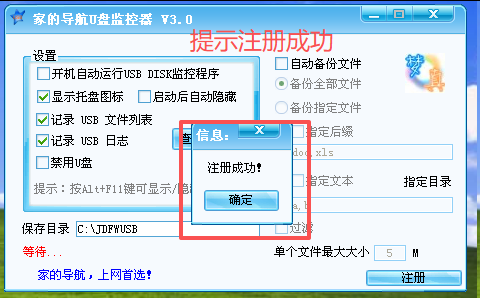

图1-23 注册成功对话框
真正的破解远没有这么简单，许多商业软件都会对最终发布的EXE文件进行加壳处理；破解的目标也不只是实现简单的指令流程控制，而是最终开发出注册机，在不破坏程序的前提下完美登录。
本实验的主要目的是练习使用这三款常用软件，为我们后续的学习奠定良好的基础。
下面让我们来初步认识一下本书的主人公—PE文件。
笔记：

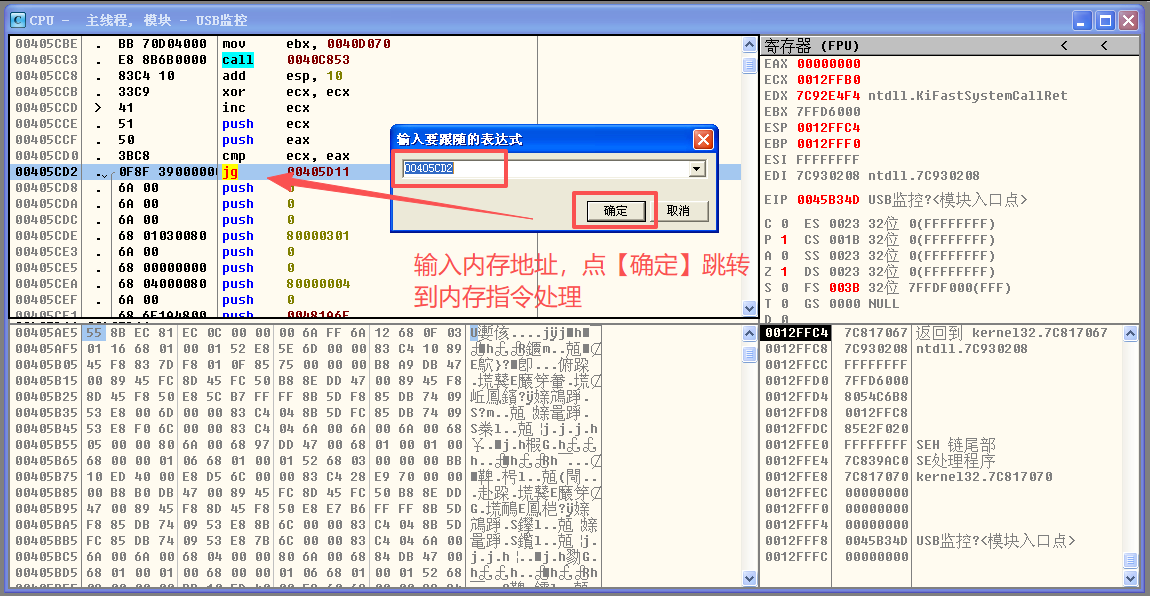

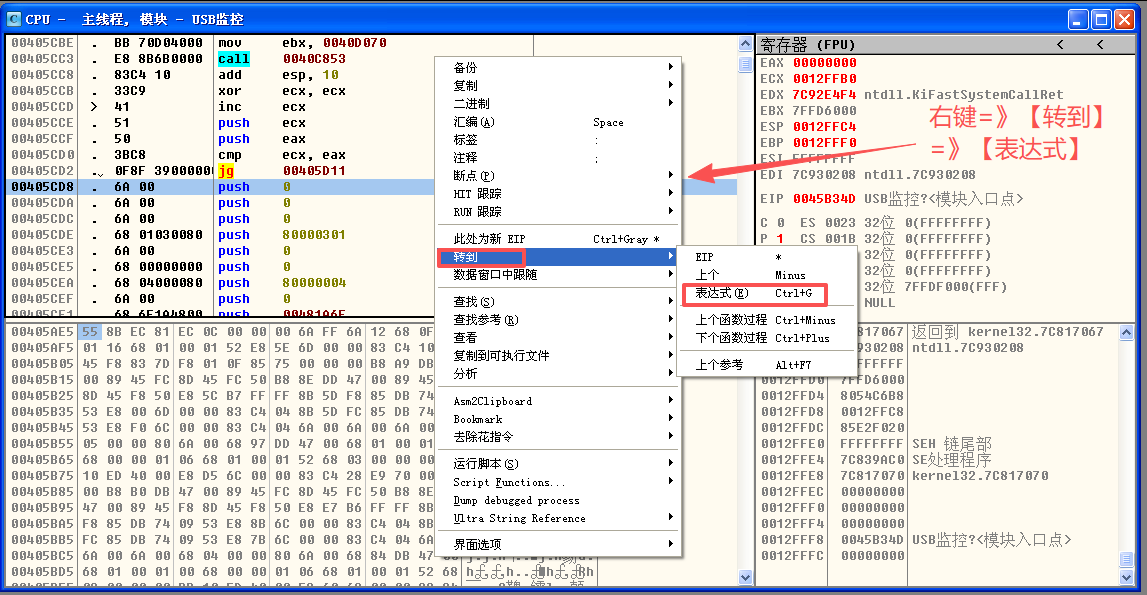

先跳转到00405CD2
修改指令

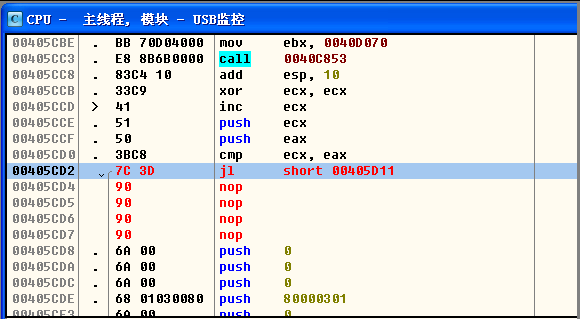

修改后：7C 3D 90 90 90 90
保存：
测试
点击【确认输入】按钮
1.5 初识PE文件
PE（Portable Executeable File Format，可移植的执行体文件格式），使用该格式的目标是使链接生成的EXE文件能在不同的CPU工作指令下工作。
可执行文件的格式是操作系统工作方式的真实写照。Windows操作系统中可执行程序有好多种，比如COM、PIF、SCR、EXE等，这些文件的格式大部分都继承自PE。其中，EXE是最常见的PE文件，动态链接库（大部分以dll为扩展名的文件）也是PE文件，本书只涉及这两种类型的PE文件。
我们首先以HelloWorld.exe为例，简单地了解一下PE格式文件的字节码编排。如果你手头没有合适的软件，还想获取像FlexHEX那样的十六进制格式字节码内容，可以使用以下步骤。
步骤1 生成1.txt文件，输入的内容如下：
d
d
......
d
d
q其中d字符个数的计算公式为：
d字符的个数=文件大小/（16×8） =2560/（16×8）=20
步骤2 将HelloWorld.exe更改为123。注意，不要加扩展名。
步骤3 在命令提示符下运行以下命令：
D:\masm32\source\chapter1＞Debug 123<1.txt>2.txt这样，就可以生成规则排列的十六进制字节码并存储在文件2.txt中，如代码清单1-2所示。是不是和FlexHEX显示的结果差不多呢？
代码清单1-2 HelloWorld.exe文件的字节码（chapter1\2.txt）
13B7:0100 4D 5A 90 00 03 00 00 00-04 00 00 00 FF FF 00 00 MZ..............
13B7:0110 B8 00 00 00 00 00 00 00-40 00 00 00 00 00 00 00 ........@.......
13B7:0120 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
13B7:0130 00 00 00 00 00 00 00 00-00 00 00 00 B0 00 00 00 ................
13B7:0140 0E 1F BA 0E 00 B4 09 CD-21 B8 01 4C CD 21 54 68 ........!..L.!Th
13B7:0150 69 73 20 70 72 6F 67 72-61 6D 20 63 61 6E 6E 6F is program canno
13B7:0160 74 20 62 65 20 72 75 6E-20 69 6E 20 44 4F 53 20 t be run in DOS
13B7:0170 6D 6F 64 65 2E 0D 0D 0A-24 00 00 00 00 00 00 00 mode....$.......
13B7:0180 5D 5C 6D C1 19 3D 03 92-19 3D 03 92 19 3D 03 92 ]\m..=...=...=..
13B7:0190 97 22 10 92 1E 3D 03 92-E5 1D 11 92 18 3D 03 92 ."...=.......=..
13B7:01A0 52 69 63 68 19 3D 03 92-00 00 00 00 00 00 00 00 Rich.=..........
13B7:01B0 50 45 00 00 4C 01 03 00-D2 24 F6 4B 00 00 00 00 PE..L....$.K....
13B7:01C0 00 00 00 00 E0 00 0F 01-0B 01 05 0C 00 02 00 00 ................
13B7:01D0 00 04 00 00 00 00 00 00-00 10 00 00 00 10 00 00 ................
13B7:01E0 00 20 00 00 00 00 40 00-00 10 00 00 00 02 00 00 . ....@.........
13B7:01F0 04 00 00 00 00 00 00 00-04 00 00 00 00 00 00 00 ................
13B7:0200 00 40 00 00 00 04 00 00-00 00 00 00 02 00 00 00 .@..............
13B7:0210 00 00 10 00 00 10 00 00-00 00 10 00 00 10 00 00 ................
13B7:0220 00 00 00 00 10 00 00 00-00 00 00 00 00 00 00 00 ................
13B7:0230 10 20 00 00 3C 00 00 00-00 00 00 00 00 00 00 00 . ..＜...........
13B7:0240 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
13B7:0250 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
13B7:0260 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
13B7:0270 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................13B7:0280 00 00 00 00 00 00 00 00-00 20 00 00 10 00 00 00 ......... ......
13B7:0290 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
13B7:02A0 00 00 00 00 00 00 00 00-2E 74 65 78 74 00 00 00 .........text...
13B7:02B0 24 00 00 00 00 10 00 00-00 02 00 00 00 04 00 00 $...............
13B7:02C0 00 00 00 00 00 00 00 00-00 00 00 00 20 00 00 60 ............ ..`
13B7:02D0 2E 72 64 61 74 61 00 00-92 00 00 00 00 20 00 00 .rdata....... ..
13B7:02E0 00 02 00 00 00 06 00 00-00 00 00 00 00 00 00 00 ................
13B7:02F0 00 00 00 00 40 00 00 40-2E 64 61 74 61 00 00 00 ....@..@.data...
13B7:0300 0B 00 00 00 00 30 00 00-00 02 00 00 00 08 00 00 .....0..........
13B7:0310 00 00 00 00 00 00 00 00-00 00 00 00 40 00 00 C0 ............@...
13B7:0320 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
......此处省略若干个00
13B7:04F0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
13B7:0500 6A 00 6A 00 68 00 30 40-00 6A 00 E8 08 00 00 00 j.j.h.0@.j......
13B7:0510 6A 00 E8 07 00 00 00 CC-FF 25 08 20 40 00 FF 25 j........%. @..%
13B7:0520 00 20 40 00 00 00 00 00-00 00 00 00 00 00 00 00 . @.............
......此处省略若干个00
13B7:06F0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................13B7:0700 76 20 00 00 00 00 00 00-5C 20 00 00 00 00 00 00 v ......\ ......
13B7:0710 54 20 00 00 00 00 00 00-00 00 00 00 6A 20 00 00 T ..........j ..
13B7:0720 08 20 00 00 4C 20 00 00-00 00 00 00 00 00 00 00 . ..L ..........
13B7:0730 84 20 00 00 00 20 00 00-00 00 00 00 00 00 00 00 . ... ..........
13B7:0740 00 00 00 00 00 00 00 00-00 00 00 00 76 20 00 00 ............v ..
13B7:0750 00 00 00 00 5C 20 00 00-00 00 00 00 9D 01 4D 65 ....\ ........Me
13B7:0760 73 73 61 67 65 42 6F 78-41 00 75 73 65 72 33 32 ssageBoxA.user32
13B7:0770 2E 64 6C 6C 00 00 80 00-45 78 69 74 50 72 6F 63 .dll....ExitProc
13B7:0780 65 73 73 00 6B 65 72 6E-65 6C 33 32 2E 64 6C 6C ess.kernel32.dll
13B7:0790 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
......此处省略若干个00
13B7:08F0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................13B7:0900 48 65 6C 6C 6F 57 6F 72-6C 64 00 00 00 00 00 00 HelloWorld......
13B7:0910 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
......此处省略若干个00
13B7:0AF0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ...............
特别注意 此处节选的PE文件字节码是从地址13B7:0100开始的，而非从13B7:0000开始！
仔细观察上面列出的字节码清单，大家可以看到，笔者有意识地将这些字节码以每200h大小作为一组分隔开。原因是在PE格式中，每一个大的部分的对齐方式就是按照200h大小对齐的。这样，分出的每一部分都会有一个名称，图1-24是以程序视角看到的HelloWorld.exe的各组成部分。

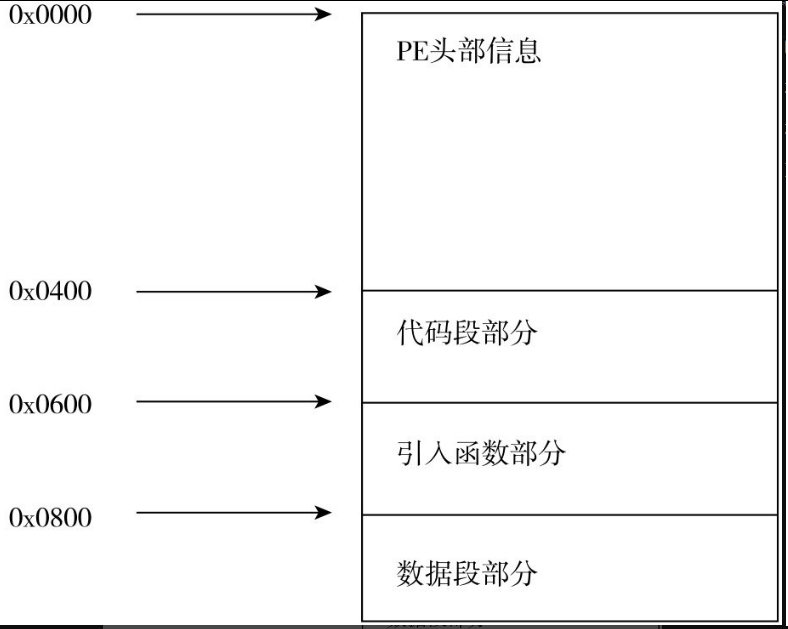

图1-24 程序视角下的PE结构
如图所示，从文件开始到0x03ff偏移处为PE的头部信息，其中记录了整个PE文件的头结构。关于它的数据组织与数据结构在第3章会有详细描述。从偏移地址0x0400开始的200h字节为指令字节码即代码段部分。从偏移0x0600处开始的200h字节为程序中引入的函数描述部分，这些描述主要是为了让操作系统能在装载PE文件的同时，将相关的动态链接库也装入进程地址空间，实现代码的重用。从偏移0x0800处开始的200h个字节则是程序中数据段.data定义的数据空间，其中包含了关于全局变量的定义。
提示 以后的大部分内容都将围绕这个简单的PE文件来介绍。所以，建议读者把电子版的代码清单1-2重新排版并打印出来，以便能随时看到它。
笔记：

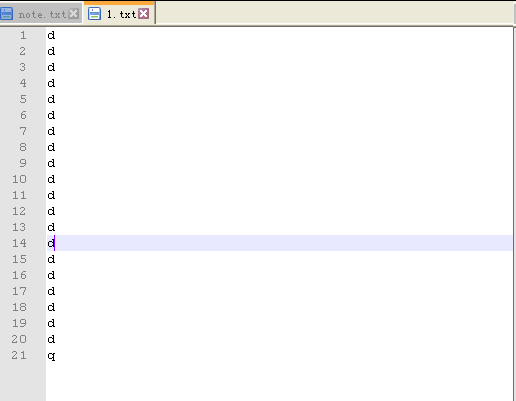

1.新建一个1.txt文件，里面输入21行，前20行每行输入一个字符d,最后一行输入字符q.
2.输入命令debug 123<1.txt>2.txt
生成2.txt文件，内容为：
-d0B2B:0100 4D 5A 90 00 03 00 00 00-04 00 00 00 FF FF 00 00 MZ..............
0B2B:0110 B8 00 00 00 00 00 00 00-40 00 00 00 00 00 00 00 ........@.......
0B2B:0120 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0130 00 00 00 00 00 00 00 00-00 00 00 00 B0 00 00 00 ................
0B2B:0140 0E 1F BA 0E 00 B4 09 CD-21 B8 01 4C CD 21 54 68 ........!..L.!Th
0B2B:0150 69 73 20 70 72 6F 67 72-61 6D 20 63 61 6E 6E 6F is program canno
0B2B:0160 74 20 62 65 20 72 75 6E-20 69 6E 20 44 4F 53 20 t be run in DOS
0B2B:0170 6D 6F 64 65 2E 0D 0D 0A-24 00 00 00 00 00 00 00 mode....$.......
-d0B2B:0180 5D 5C 6D C1 19 3D 03 92-19 3D 03 92 19 3D 03 92 ]\m..=...=...=..
0B2B:0190 97 22 10 92 1E 3D 03 92-E5 1D 11 92 18 3D 03 92 ."...=.......=..
0B2B:01A0 52 69 63 68 19 3D 03 92-00 00 00 00 00 00 00 00 Rich.=..........
0B2B:01B0 50 45 00 00 4C 01 03 00-AB 42 D5 68 00 00 00 00 PE..L....B.h....
0B2B:01C0 00 00 00 00 E0 00 0F 01-0B 01 05 0C 00 02 00 00 ................
0B2B:01D0 00 04 00 00 00 00 00 00-00 10 00 00 00 10 00 00 ................
0B2B:01E0 00 20 00 00 00 00 40 00-00 10 00 00 00 02 00 00 . ....@.........
0B2B:01F0 04 00 00 00 00 00 00 00-04 00 00 00 00 00 00 00 ................
-d0B2B:0200 00 40 00 00 00 04 00 00-00 00 00 00 02 00 00 00 .@..............
0B2B:0210 00 00 10 00 00 10 00 00-00 00 10 00 00 10 00 00 ................
0B2B:0220 00 00 00 00 10 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0230 10 20 00 00 3C 00 00 00-00 00 00 00 00 00 00 00 . ..<...........
0B2B:0240 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0250 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0260 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0270 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
-d0B2B:0280 00 00 00 00 00 00 00 00-00 20 00 00 10 00 00 00 ......... ......
0B2B:0290 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:02A0 00 00 00 00 00 00 00 00-2E 74 65 78 74 00 00 00 .........text...
0B2B:02B0 24 00 00 00 00 10 00 00-00 02 00 00 00 04 00 00 $...............
0B2B:02C0 00 00 00 00 00 00 00 00-00 00 00 00 20 00 00 60 ............ ..`
0B2B:02D0 2E 72 64 61 74 61 00 00-92 00 00 00 00 20 00 00 .rdata....... ..
0B2B:02E0 00 02 00 00 00 06 00 00-00 00 00 00 00 00 00 00 ................
0B2B:02F0 00 00 00 00 40 00 00 40-2E 64 61 74 61 00 00 00 ....@..@.data...
-d0B2B:0300 0B 00 00 00 00 30 00 00-00 02 00 00 00 08 00 00 .....0..........
0B2B:0310 00 00 00 00 00 00 00 00-00 00 00 00 40 00 00 C0 ............@...
0B2B:0320 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0330 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0340 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0350 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0360 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0370 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
-d0B2B:0380 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0390 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:03A0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:03B0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:03C0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:03D0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:03E0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:03F0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
-d0B2B:0400 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0410 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0420 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0430 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0440 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0450 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0460 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0470 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
-d0B2B:0480 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0490 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:04A0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:04B0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:04C0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:04D0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:04E0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:04F0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
-d0B2B:0500 6A 00 6A 00 68 00 30 40-00 6A 00 E8 08 00 00 00 j.j.h.0@.j......
0B2B:0510 6A 00 E8 07 00 00 00 CC-FF 25 08 20 40 00 FF 25 j........%. @..%
0B2B:0520 00 20 40 00 00 00 00 00-00 00 00 00 00 00 00 00 . @.............
0B2B:0530 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0540 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0550 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0560 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0570 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
-d0B2B:0580 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0590 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:05A0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:05B0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:05C0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:05D0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:05E0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:05F0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
-d0B2B:0600 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0610 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0620 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0630 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0640 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0650 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0660 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0670 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
-d0B2B:0680 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0690 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:06A0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:06B0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:06C0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:06D0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:06E0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:06F0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
-d0B2B:0700 76 20 00 00 00 00 00 00-5C 20 00 00 00 00 00 00 v ......\ ......
0B2B:0710 54 20 00 00 00 00 00 00-00 00 00 00 6A 20 00 00 T ..........j ..
0B2B:0720 08 20 00 00 4C 20 00 00-00 00 00 00 00 00 00 00 . ..L ..........
0B2B:0730 84 20 00 00 00 20 00 00-00 00 00 00 00 00 00 00 . ... ..........
0B2B:0740 00 00 00 00 00 00 00 00-00 00 00 00 76 20 00 00 ............v ..
0B2B:0750 00 00 00 00 5C 20 00 00-00 00 00 00 B1 01 4D 65 ....\ ........Me
0B2B:0760 73 73 61 67 65 42 6F 78-41 00 75 73 65 72 33 32 ssageBoxA.user32
0B2B:0770 2E 64 6C 6C 00 00 9B 00-45 78 69 74 50 72 6F 63 .dll....ExitProc
-d0B2B:0780 65 73 73 00 6B 65 72 6E-65 6C 33 32 2E 64 6C 6C ess.kernel32.dll
0B2B:0790 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:07A0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:07B0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:07C0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:07D0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:07E0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:07F0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
-d0B2B:0800 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0810 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0820 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0830 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0840 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0850 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0860 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0870 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
-d0B2B:0880 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0890 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:08A0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:08B0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:08C0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:08D0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:08E0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:08F0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
-d0B2B:0900 48 65 6C 6C 6F 57 6F 72-6C 64 00 00 00 00 00 00 HelloWorld......
0B2B:0910 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0920 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0930 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0940 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0950 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0960 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0970 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
-d0B2B:0980 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0990 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:09A0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:09B0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:09C0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:09D0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:09E0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:09F0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
-d0B2B:0A00 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0A10 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0A20 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0A30 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0A40 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0A50 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0A60 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0A70 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
-d0B2B:0A80 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0A90 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0AA0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0AB0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0AC0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0AD0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0AE0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
0B2B:0AF0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................
-q1.6 小结
本章首先介绍了本书用到的软件环境，然后依次介绍了开发语言、调试软件和十六进制编辑软件的使用。并通过一个实例简单地练习了这些辅助软件的综合运用。最后，引入PE文件，列出了后面章节经常用到的HelloWorld.exe的完整字节码。
