Matlab通过GUI实现点云的ICP配准

news 2025/9/29 6:53:15

本节分享使用Matlab进行点云的ICP配准。点云配准是三维数据处理领域的核心技术之一，其目的是将不同视角、不同时间采集的点云数据统一到同一坐标系下，为后续的三维建模、目标检测、形变分析等任务提供基础。迭代最近点（Iterative Closest Point, ICP）算法是点云配准中最经典、最常用的方法之一，而 Matlab 凭借其强大的矩阵运算能力和完善的点云处理工具箱（PointCloud Toolbox），为 ICP 配准提供了高效、便捷的实现平台。本文将系统介绍 Matlab 中 ICP 配准的基本原理、主要流程及典型应用领域。

一、Matlab 点云 ICP 配准的基本介绍
1. 点云 ICP 配准的核心原理
        ICP 算法由 Besl 和 McKay 于 1992 年提出，其核心思想是通过迭代优化的方式，逐步最小化两组点云（源点云与目标点云）之间的距离误差，最终找到最优的刚体变换（平移 + 旋转），使源点云与目标点云实现精准对齐。
在 Matlab 中，ICP 配准的误差函数主要基于点到点（Point-to-Point） 或点到面（Point-to-Plane） 的距离度量：
点到点误差：计算源点云中每个点与其在目标点云中最近点的欧氏距离，以所有距离的平方和作为优化目标；
点到面误差：计算源点云中每个点到目标点云中对应最近点所在切平面的距离，该方法收敛速度更快、鲁棒性更强，尤其适用于噪声较多的点云数据。
        Matlab 的 PointCloud Toolbox 中，pcregistericp函数是实现 ICP 配准的核心接口，支持自定义误差度量、迭代次数、收敛阈值等参数，满足不同场景下的配准需求。
2. Matlab 点云处理的优势
        相比 C++（如 PCL 库）等其他平台，Matlab 在点云 ICP 配准中具有以下优势：
易用性：无需复杂的代码编译，通过可视化界面（如 PointCloud Viewer）和简洁的函数调用即可完成配准流程；
矩阵运算高效：ICP 算法涉及大量矩阵运算（如奇异值分解 SVD 求解变换矩阵），Matlab 的底层优化能显著提升计算效率；
数据预处理与后处理工具完善：内置点云去噪（pcdenoise）、下采样（pcdownsample）、法向量估计（pcnormals）等工具，可直接为 ICP 配准提供高质量输入数据；
结果可视化直观：支持实时显示配准过程中源点云与目标点云的对齐效果，便于分析误差来源（如pcshowpair函数）。
二、Matlab 点云 ICP 配准的主要流程
        Matlab 中 ICP 配准的完整流程可分为数据预处理、ICP 迭代优化、结果评估与后处理三个阶段，每个阶段需根据点云数据的特性（如噪声、密度、重叠度）选择合适的参数与工具。
1. 阶段 1：数据预处理（关键前提）
        原始点云通常存在噪声、冗余点或坐标系偏移，直接输入 ICP 算法会导致收敛缓慢或配准失败。预处理的核心目标是提升点云质量、减少计算量，主要步骤如下：
（1）点云读取与格式转换
        Matlab 支持读取 PLY、PCD、XYZ 等常见点云格式，通过pcread函数加载数据，并转换为pointCloud对象（ICP 算法的标准输入格式）。示例代码如下：
% 读取源点云（待配准）和目标点云（参考坐标系）source = pcread('source_cloud.ply'); % 源点云target = pcread('target_cloud.pcd'); % 目标点云% 查看点云基本信息（点数、坐标系、颜色等）disp('源点云信息：');disp(source);disp('目标点云信息：');disp(target);
（2）点云去噪与下采样
去噪：针对噪声点（如测量误差导致的孤立点），使用pcdenoise函数基于统计滤波或半径滤波去除噪声，保留核心点云结构。例如：
% 统计滤波去噪（默认3倍标准差阈值）source_denoised = pcdenoise(source);target_denoised = pcdenoise(target);
下采样：当点云密度过高时（如百万级点数），通过pcdownsample函数减少点数（如体素网格下采样），降低 ICP 迭代的计算成本，同时保持点云的几何特征。例如：
% 体素网格下采样（体素大小0.01m，根据实际尺度调整）source_downsampled = pcdownsample(source_denoised, 'gridAverage', 0.01);target_downsampled = pcdownsample(target_denoised, 'gridAverage', 0.01);
（3）初始配准（可选但重要）
ICP 算法是局部收敛算法，对初始位置敏感：若源点云与目标点云初始偏移过大（如重叠度低于 30%），ICP 易陷入局部最优解，导致配准失败。因此，需先通过初始配准将两组点云调整到 “近似对齐” 状态，常用方法包括：
基于特征的配准：提取点云的关键特征（如 SIFT、FPFH 特征），通过pcregisterfeature函数实现粗配准；
手动设置初始变换：若已知大致偏移（如平移量、旋转角度），可通过affinetform3d函数定义初始变换矩阵。
示例：通过特征匹配实现初始配准
% 估计目标点云的法向量（特征提取需法向量信息）target_normals = pcnormals(target_downsampled);target_with_normals = pointCloud(target_downsampled.Location, ...'Normals', target_normals);% 基于FPFH特征进行初始粗配准[initialTransform, ~] = pcregisterfeature(source_downsampled, target_with_normals);% 应用初始变换，得到粗配准后的源点云source_initial = pctransform(source_downsampled, initialTransform);
2. 阶段 2：ICP 迭代优化（核心步骤）
在预处理的基础上，调用pcregistericp函数执行 ICP 迭代，核心是通过多轮 “寻找最近点→计算最优变换→更新源点云” 的循环，最小化距离误差。
（1）函数关键参数设置
pcregistericp的参数需根据点云类型（如无序点云、有序点云）和配准精度需求调整，常用参数如下：
Metric：误差度量方式，'pointToPoint'（点到点，适用于密度均匀点云）或'pointToPlane'（点到面，适用于噪声较多或曲面点云）；
MaxIterations：最大迭代次数（默认 200，复杂点云可增至 500）；
TransformationTolerance：变换矩阵的收敛阈值（默认 1e-6，精度要求高时可设为 1e-8）；
DistanceThreshold：最近点搜索的距离阈值（过滤异常匹配点，通常设为点云平均间距的 2-3 倍）。
（2）ICP 配准示例代码
% 估计目标点云法向量（点到面误差需法向量）target_normals = pcnormals(target_downsampled);target_with_normals = pointCloud(target_downsampled.Location, ...'Normals', target_normals);% 执行ICP配准（点到面误差，最大迭代300次）[finalTransform, registeredSource, error] = pcregistericp( ...source_initial, % 初始配准后的源点云target_with_normals, % 带法向量的目标点云'Metric', 'pointToPlane', ...'MaxIterations', 300, ...'TransformationTolerance', 1e-8, ...'DistanceThreshold', 0.02); % 距离阈值0.02m% 输出配准误差（平均距离误差，越小越好）disp(['ICP配准平均误差：', num2str(error), 'm']);
（3）ICP 迭代的核心逻辑
寻找最近点：对源点云中的每个点，在目标点云中搜索距离最近的点（基于 Kd 树加速搜索，Matlab 内置优化）；
计算最优变换：通过最小二乘法求解变换矩阵（旋转矩阵 R + 平移向量 t），点到面误差需结合法向量构建线性方程组，通过 SVD 分解求解；
更新源点云：将计算出的变换矩阵应用于源点云，得到新的源点云位置；
收敛判断：若两次迭代的变换矩阵差异小于TransformationTolerance，或迭代次数达到MaxIterations，则停止迭代，输出最终变换矩阵。
3. 阶段 3：结果评估与后处理
配准完成后，需通过可视化和定量指标评估结果是否满足需求，若不满足则返回前序步骤调整参数。
（1）结果可视化
使用pcshowpair函数对比配准前后的点云对齐效果，通常用不同颜色区分源点云和目标点云（如红色表示源点云，蓝色表示目标点云）：
% 显示配准前的点云（初始配准结果）figure;pcshowpair(source_initial, target_downsampled, 'ColorSource', [1,0,0], 'ColorTarget', [0,0,1]);title('ICP配准前（初始配准结果）');xlabel('X (m)'); ylabel('Y (m)'); zlabel('Z (m)');grid on; axis equal;% 显示配准后的点云（最终结果）figure;pcshowpair(registeredSource, target_downsampled, 'ColorSource', [1,0,0], 'ColorTarget', [0,0,1]);title('ICP配准后（最终结果）');xlabel('X (m)'); ylabel('Y (m)'); zlabel('Z (m)');grid on; axis equal;
（2）定量评估指标
除了pcregistericp返回的平均距离误差，还可通过以下指标评估配准精度：
均方根误差（RMSE）：计算所有对应点对距离的均方根，更能反映极端误差；
重叠度：统计配准后源点云与目标点云的重叠区域比例（通过pccompare函数计算）；
变换矩阵合理性：检查旋转矩阵是否满足正交性（行列式接近 1），避免出现物理上不可能的变换。
示例：计算 RMSE 和重叠度
% 计算对应点对的距离（使用Kd树搜索最近点）kdtree = KDTreeSearcher(target_downsampled.Location);[indices, distances] = knnsearch(kdtree, registeredSource.Location);% 计算RMSErmse = sqrt(mean(distances.^2));disp(['配准RMSE：', num2str(rmse), 'm']);% 计算重叠度（距离小于0.01m视为重叠）overlap_ratio = sum(distances < 0.01) / length(distances);disp(['点云重叠度：', num2str(overlap_ratio*100), '%']);
（3）后处理（可选）
若配准结果满足需求，可将最终变换矩阵应用于原始高分辨率点云（而非下采样后的点云），得到高精度的配准结果：
% 将最终变换应用于原始去噪点云（保留细节）registeredSource_full = pctransform(source_denoised, finalTransform);% 保存配准后的点云pcwrite(registeredSource_full, 'registered_source.ply');
三、Matlab 点云 ICP 配准的应用领域
        ICP 配准作为三维数据融合的核心技术，在 Matlab 的工具链支持下，已广泛应用于工业检测、机器人导航、文物修复等多个领域，以下为典型应用场景：
1. 工业质量检测
在汽车、航空航天等精密制造领域，需通过点云配准对比产品的 “实际模型” 与 “设计模型”（CAD 模型），检测尺寸偏差或表面缺陷。例如：
流程：使用 3D 扫描仪采集产品表面点云（源点云），导入 Matlab 后与 CAD 模型生成的点云（目标点云）进行 ICP 配准，通过pcshowpair显示偏差区域，计算最大偏差值；
优势：Matlab 的可视化工具可直观标记超差区域，误差分析函数（如pcdevation）可自动生成检测报告，适用于批量产品的快速质检。
2. 机器人导航与环境建模
        移动机器人（如自动驾驶汽车、无人机）需通过多帧点云配准构建全局环境地图（SLAM，同步定位与地图构建），实现自主导航。例如：
流程：机器人搭载激光雷达（LiDAR）实时采集周围环境点云，每帧点云作为源点云，与前一帧配准后的点云（目标点云）通过 ICP 对齐，逐步构建全局地图；
优化：Matlab 支持将 ICP 与里程计数据融合（如robotLocalization工具箱），解决动态场景下的配准漂移问题，提升地图精度。
3. 文物修复与数字重建
        文物（如雕塑、古建筑）的数字重建需融合多视角点云数据，ICP 配准是实现数据融合的关键步骤。例如：
流程：使用手持 3D 扫描仪从不同角度采集文物点云（如正面、侧面、顶部），在 Matlab 中依次将各视角点云与基准视角点云（目标点云）进行 ICP 配准，拼接成完整的三维模型；
特色：Matlab 的点云平滑工具（如pcsmooth）可修复扫描过程中的缺失区域，结合meshgeneration工具箱生成高质量网格模型，为文物保护提供数字存档。
4. 医疗影像分析
        在医学领域，ICP 配准可用于 CT、MRI 等影像的三维重建与器官运动分析（如肺部呼吸运动跟踪）。例如：
流程：将患者不同时间采集的肺部 CT 点云（源点云）与基准 CT 点云（目标点云）进行 ICP 配准，计算肺部在呼吸周期内的形变参数；
价值：通过 Matlab 的数值分析工具（如curvefit）拟合形变规律，为放疗计划制定提供精准的器官运动数据，减少治疗误差。
5. 逆向工程
        逆向工程（如产品仿制、零件复刻）需将物理实体的点云数据转换为可编辑的三维模型，ICP 配准用于对齐多部件点云。例如：
流程：扫描机械零件的多个组件（如齿轮、轴），在 Matlab 中通过 ICP 配准将各组件点云对齐到同一坐标系，再通过pcmerge函数合并为完整零件点云，为后续 CAD 建模提供基础。
四、总结与注意事项
        Matlab 凭借其便捷的函数接口、高效的矩阵运算和直观的可视化工具，成为点云 ICP 配准的理想平台。在实际应用中，需注意以下关键点：
        1. 预处理是关键：噪声、冗余点会严重影响 ICP 收敛性，需优先进行去噪、下采样；若初始偏移过大，必须通过特征匹配等方法实现粗配准；
        2. 参数按需调整：点到面误差适用于曲面或噪声点云，点到点误差适用于密度均匀的结构化点云；迭代次数、距离阈值需根据点云规模和精度需求调整；
        3. 结果需验证：除了平均误差和 RMSE，还需通过可视化检查重叠区域是否对齐，避免因局部最优解导致的配准失败。
        随着三维扫描技术的普及，点云 ICP 配准在工业、医疗、机器人等领域的应用将更加广泛，而 Matlab 的持续更新（如 R2024b 版本增强了大场景点云的配准效率）也将为该技术的落地提供更强大的支持。

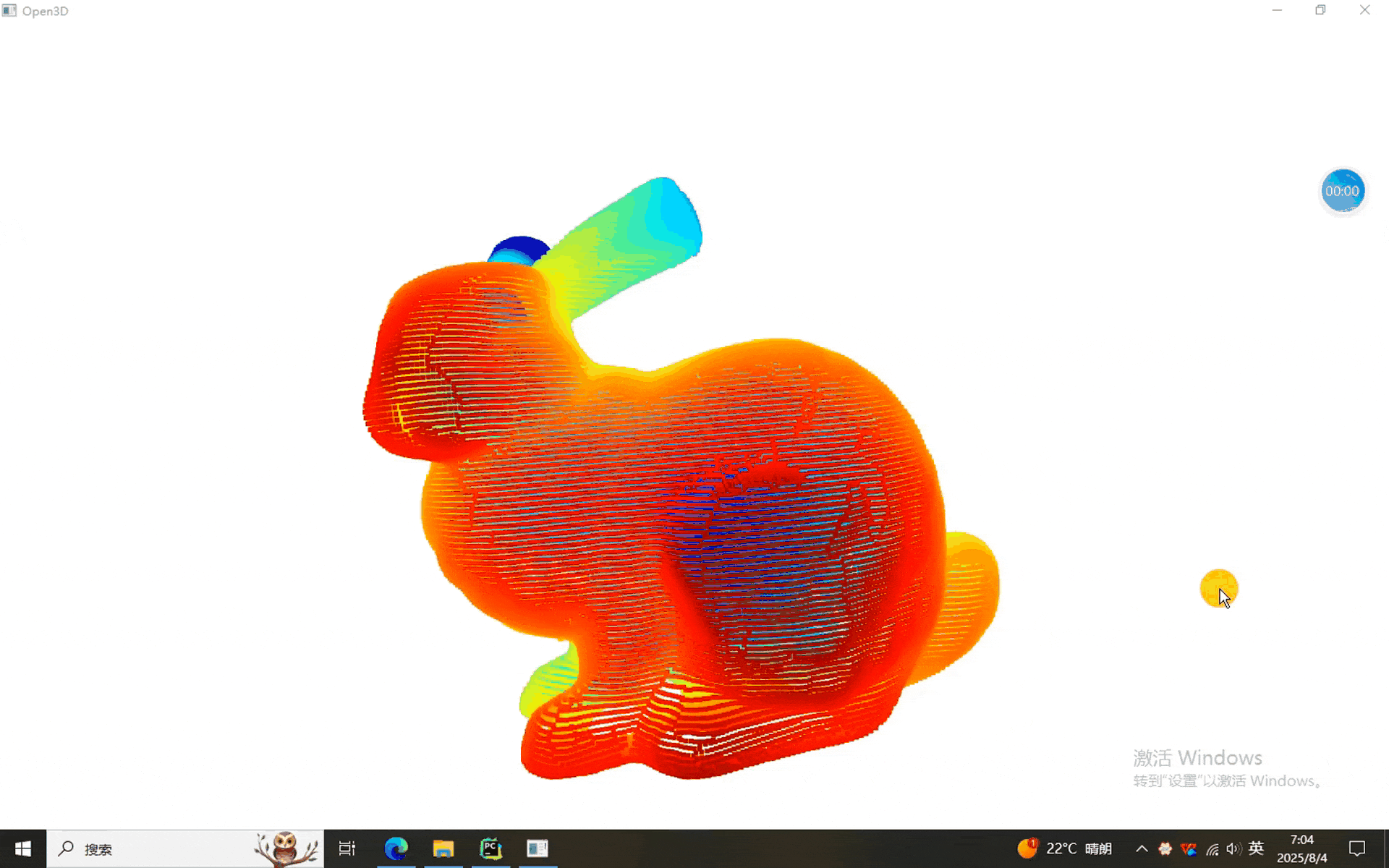

本次使用的数据是——————兔砸，还是兔砸！

一、点云ICP配准的程序

1、最简版

%% 1. 读取点云
[file, path] = uigetfile({'*.ply;*.pcd;*.xyz','点云文件 (*.ply,*.pcd,*.xyz)'},...'请选择点云');
if file==0; return; end
fname = fullfile(path,file);
ptCloudSrc = pcread(fname);%% 2. 平移
t      = [0.1 0.15 0.2];                 % x,y,z 偏移
pts    = ptCloudSrc.Location;
ptCloudTgt = pointCloud(pts + t, ...'Normal', ptCloudSrc.Normal, ...'Color',  ptCloudSrc.Color);  % 保留法向/颜色%% 3. 加噪声
noise = 0.001 * randn(size(ptCloudTgt.Location));  % N(0,0.001^2)
ptCloudTgt = pointCloud(ptCloudTgt.Location + noise, ...'Normal', ptCloudTgt.Normal, ...'Color',  ptCloudTgt.Color);  % 保留法向/颜色maxDistance = 1;
tformInit   = eye(4);
%% 4. ICP 配准（2020a 语法）
tform = pcregistericp(ptCloudSrc, ptCloudTgt);   % 只能传两个参数%% 5. 可视化（2020a）
% 给点云上色
ptCloudSrc.Color = repmat(uint8([255 0 0]), size(ptCloudSrc.Location,1), 1);  % 红
ptCloudTgt.Color = repmat(uint8([0 255 0]), size(ptCloudTgt.Location,1), 1);  % 绿figure('Name','初始位置','Position',[50 50 1200 800]);
pcshow(ptCloudSrc); hold on;
pcshow(ptCloudTgt);
title('初始相对位置');%% 6. 配准后
ptCloudReg = pctransform(ptCloudSrc, tform);   % 仍保持红色
figure('Name','配准后','Position',[50 50 1200 800]);
pcshow(ptCloudReg); hold on;
pcshow(ptCloudTgt);   % 绿色
title('ICP 结果');%% 7. 控制台输出
fprintf('配准矩阵：\n');
disp(tform);

2、GUI版本

function icpAlignGUI
% ICP 配准 GUI（三栏：原始 | 目标 | 配准后）—— 2020a 兼容
fig = figure('Name','ICP 配准工具','NumberTitle','off',...'MenuBar','none','ToolBar','none','Position',[100 100 1280 720]);%% ==================== 界面布局 ====================
imgWidth = 0.78;
panelW   = imgWidth/3 - 0.005;pnlSrc = uipanel('Parent',fig,'Units','normalized',...'FontSize',16,'Position',[0.02 0.02 panelW 0.96],'Title','原始点云（红）');
pnlTgt = uipanel('Parent',fig,'Units','normalized',...'FontSize',16,'Position',[0.02+panelW+0.005 0.02 panelW 0.96],'Title','目标点云（绿）');
pnlReg = uipanel('Parent',fig,'Units','normalized',...'FontSize',16,'Position',[0.02+2*(panelW+0.005) 0.02 panelW 0.96],'Title','配准后（红→绿）');axSrc = axes('Parent',pnlSrc,'Units','normalized','Position',[0.05 0.05 0.90 0.90]);
axTgt = axes('Parent',pnlTgt,'Units','normalized','Position',[0.05 0.05 0.90 0.90]);
axReg = axes('Parent',pnlReg,'Units','normalized','Position',[0.05 0.05 0.90 0.90]);pnlCtrl = uipanel('Parent',fig,'Units','normalized',...'FontSize',16,'Position',[0.78 0 0.22 1],'Title','控制');%% ==================== 控件 ====================
txtH  = 0.04;  btnH = 0.06;  gap = 0.02;  yTop = 0.94;uicontrol('Parent',pnlCtrl,'Style','pushbutton','String','浏览…',...'FontSize',16,'Units','normalized','Position',[0.05 yTop-btnH 0.90 btnH],...'Callback',@loadCloud);
yTop = yTop - btnH - gap;lblInfo = uicontrol('Parent',pnlCtrl,'Style','text','String','未加载点云',...'FontSize',10,'Units','normalized','Position',[0.05 yTop-txtH 0.90 txtH],...'HorizontalAlignment','left');
yTop = yTop - txtH - gap;% 平移 X/Y/Z
uicontrol('Parent',pnlCtrl,'Style','text','String','平移偏移 / mm',...'FontSize',12,'FontWeight','bold','Units','normalized','Position',[0.05 yTop-txtH 0.90 txtH],...'HorizontalAlignment','left');
yTop = yTop - txtH - gap;uicontrol('Parent',pnlCtrl,'Style','text','String','X',...'FontSize',10,'Units','normalized','Position',[0.05 yTop-txtH 0.15 txtH]);
editX = uicontrol('Parent',pnlCtrl,'Style','edit','String','100',...'FontSize',14,'Units','normalized','Position',[0.20 yTop-txtH 0.20 txtH],...'Callback',@refreshTarget);
uicontrol('Parent',pnlCtrl,'Style','text','String','Y',...'FontSize',10,'Units','normalized','Position',[0.45 yTop-txtH 0.15 txtH]);
editY = uicontrol('Parent',pnlCtrl,'Style','edit','String','150',...'FontSize',14,'Units','normalized','Position',[0.60 yTop-txtH 0.20 txtH],...'Callback',@refreshTarget);
uicontrol('Parent',pnlCtrl,'Style','text','String','Z',...'FontSize',10,'Units','normalized','Position',[0.05 yTop-2*txtH 0.15 txtH]);
editZ = uicontrol('Parent',pnlCtrl,'Style','edit','String','200',...'FontSize',14,'Units','normalized','Position',[0.20 yTop-2*txtH 0.20 txtH],...'Callback',@refreshTarget);
yTop = yTop - 2*txtH - gap;% 噪声强度
uicontrol('Parent',pnlCtrl,'Style','text','String','噪声强度 / mm',...'FontSize',12,'FontWeight','bold','Units','normalized','Position',[0.05 yTop-txtH 0.90 txtH],...'HorizontalAlignment','left');
yTop = yTop - txtH - gap;sliderSig = uicontrol('Parent',pnlCtrl,'Style','slider','Min',0,'Max',20,'Value',1,...'FontSize',16,'Units','normalized','Position',[0.05 yTop-btnH 0.65 btnH],...'Callback',@refreshTarget);
txtSig    = uicontrol('Parent',pnlCtrl,'Style','edit','String','1',...'FontSize',16,'Units','normalized','Position',[0.75 yTop-btnH 0.20 btnH],...'Callback',@editSigCB);
yTop = yTop - btnH - gap;% ICP 按钮
uicontrol('Parent',pnlCtrl,'Style','pushbutton','String','运行 ICP',...'FontSize',16,'Units','normalized','Position',[0.05 yTop-btnH 0.90 btnH],...'Callback',@runICP);
yTop = yTop - btnH - gap;% 保存配准后
uicontrol('Parent',pnlCtrl,'Style','pushbutton','String','保存配准结果',...'FontSize',16,'Units','normalized','Position',[0.05 yTop-btnH 0.90 btnH],...'Callback',@(s,e)saveCloud(ptCloudReg));%% ==================== 数据 ====================
ptCloudSrc = pointCloud.empty;
ptCloudTgt = pointCloud.empty;
ptCloudReg = pointCloud.empty;
tform      = eye(4);%% ==================== 回调 ====================function loadCloud(~,~)[file,path] = uigetfile({'*.ply;*.pcd;*.xyz','点云文件'},'选择点云');if isequal(file,0), return; endtryptCloudSrc = pcread(fullfile(path,file));catch MEerrordlg(ME.message,'读取失败'); return;endset(lblInfo,'String',sprintf('已加载：%s  (%d 点)',file,ptCloudSrc.Count));refreshTarget();endfunction refreshTarget(~,~)% 检查数据if isempty(ptCloudSrc)return;end% 1. 读取平移量（mm → m）t = [str2double(get(editX,'String'));str2double(get(editY,'String'));str2double(get(editZ,'String'))] / 1000;   % 3×1if any(isnan(t))t = [0.1 0.15 0.2];                         % 默认偏移endt = t.';                                        % 3×1 → 1×3 便于广播% 2. 平移xyz = ptCloudSrc.Location + t;                  % N×3 + 1×3% 3. 加噪声（改名避免 sigma 函数冲突）noiseSigma = get(sliderSig,'Value') / 1000;     % mm → mxyz = xyz + noiseSigma * randn(size(xyz));% 4. 组装目标点云（绿色）ptCloudTgt = pointCloud(xyz, ...'Normal', ptCloudSrc.Normal, ...'Color',  ptCloudSrc.Color);ptCloudTgt.Color = repmat(uint8([0 255 0]), size(xyz,1), 1);  % 绿% 5. 显示showPointCloud(axTgt, ptCloudTgt);% 6. 同步原始点云（红色）ptCloudSrc.Color = repmat(uint8([255 0 0]), size(ptCloudSrc.Location,1), 1);showPointCloud(axSrc, ptCloudSrc);% 7. 清空上次配准结果ptCloudReg = pointCloud.empty;cla(axReg); title(axReg, '配准后（红→绿）');% 8. 刷新文本框set(txtSig, 'String', num2str(get(sliderSig,'Value')));endfunction editSigCB(src,~)v = str2double(get(src,'String'));if isnan(v), v = 1; endv = max(0,min(20,v));set(sliderSig,'Value',v);refreshTarget();endfunction runICP(~,~)if isempty(ptCloudSrc) || isempty(ptCloudTgt)errordlg('请先加载点云','提示'); return;endh = waitbar(0,'ICP 配准中…');tform = pcregistericp(ptCloudSrc,ptCloudTgt);   % 2020a 语法ptCloudReg = pctransform(ptCloudSrc,tform);     % 红色close(h);% 显示showPointCloud(axReg,ptCloudReg); hold(axReg,'on');pcshow(ptCloudTgt,'Parent',axReg);              % 绿色叠加hold(axReg,'off');title(axReg,'ICP 结果：红→绿');% 控制台输出fprintf('配准矩阵：\n'); disp(tform);endfunction saveCloud(cloud)if isempty(cloud)errordlg('请先运行 ICP','提示'); return;end[file,path] = uiputfile({'*.pcd','PCD';'*.ply','PLY';'*.xyz','XYZ'},'保存配准点云');if isequal(file,0), return; endtrypcwrite(cloud,fullfile(path,file),'Precision','double');msgbox('保存成功！','提示');catch MEerrordlg(ME.message,'保存失败');endendfunction showPointCloud(ax,pc)cla(ax); set(ax,'Color','w');pcshow(pointCloud(nan(0,3)),'Parent',ax,'MarkerSize',1); drawnow; % 2020a 暖启动pcshow(pc,'Parent',ax,'MarkerSize',35);axis(ax,'tight'); grid(ax,'on'); view(ax,3); drawnow;end
end

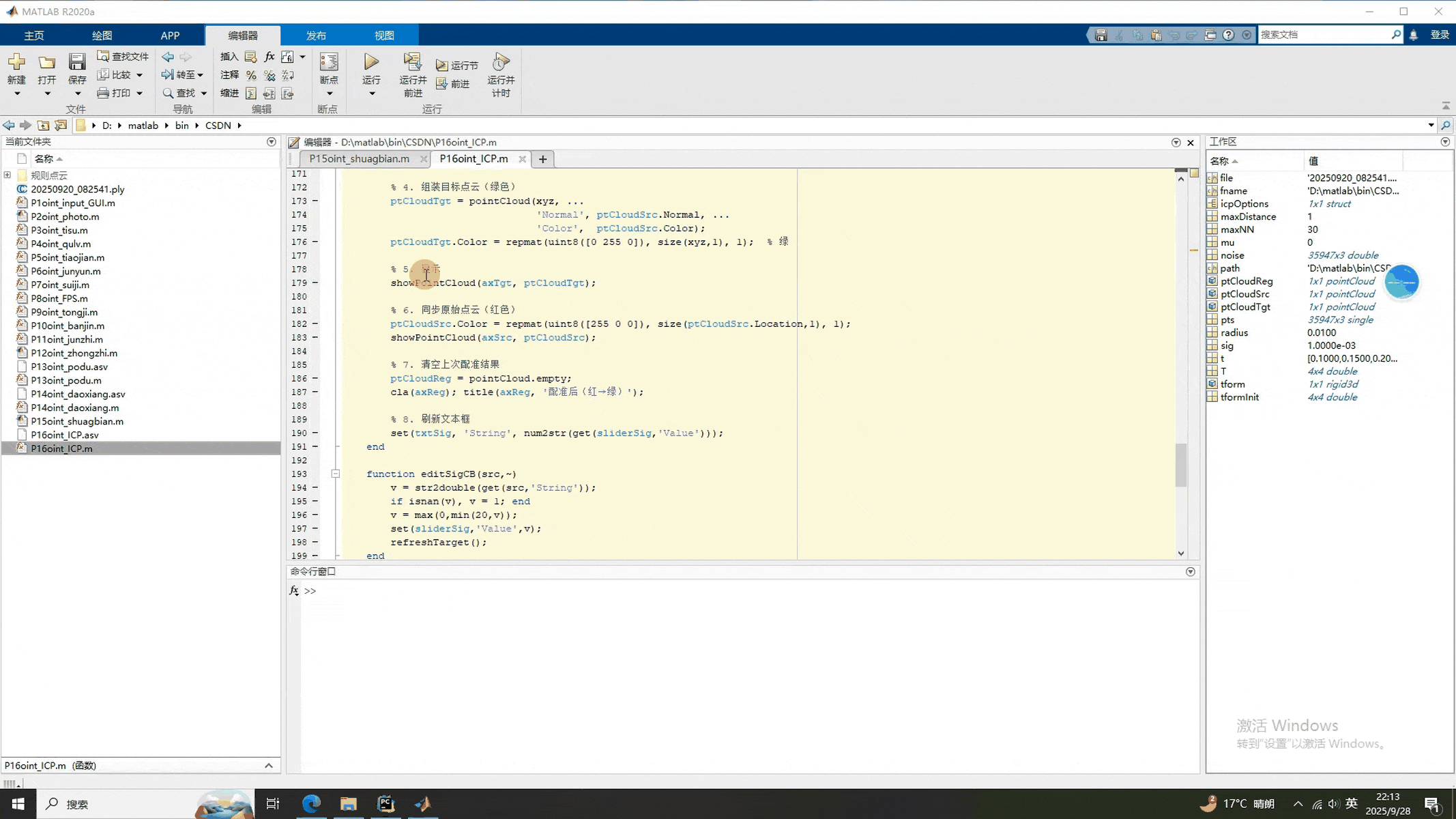

二、点云ICP配准的结果
