ARM芯片架构之APB，ATB总线

CoreSight SoC-400

APB Interconnect Components 与 ATB Interconnect Components 技术详解（整理版）

---

1. APB Interconnect Components

1.1 概述

CoreSight 调试基础设施通过 AMBA APB3 协议提供对各调试单元寄存器的统一访问。
APB 互连组件负责：

• 将一个或多个上游主设备（Master）连接到多个从设备（Slave）寄存器接口；
• 提供地址解码、仲裁、错误响应及低功耗运行。

典型主设备：

• AXI-to-APB 或 AHB-to-APB 桥接器；
• 片上调试控制器。

典型从设备：

• Embedded Trace Macrocell (ETM)
• Cross Trigger Interface (CTI)
• System Trace Macrocell (STM)
• Trace Buffers (ETF/ETB) 等。

---

1.2 功能与特性

• 多主多从：支持多达 N 个主设备接口与 M 个从设备接口。
• 可编址性：每个从设备拥有独立、连续的地址空间。
• 仲裁策略：静态优先级或轮询；可在 RTL 配置阶段参数化。
• 低功耗：集成时钟门控、空闲检测。
• 错误检测：无映射地址、从设备超时、无响应时返回 PSLVERR。

---

![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/2becc7cae92b402b8cd3132ec7baa717.png

1.3 接口信号

APB 互连严格遵循 AMBA APB3 接口。主要信号如下：

名称	方向	描述
PCLK	in	APB 时钟信号
PRESETn	in	低电平有效复位
PADDR[31:0]	in	寄存器访问地址
PWRITE	in	1=写访问, 0=读访问
PWDATA[31:0]	in	写数据
PSELx	out	从设备片选，x 表示从设备编号
PENABLE	in	访问阶段指示
PRDATA[31:0]	out	读数据
PREADY	out	就绪/等待信号
PSLVERR	out	错误响应

时序要点

• 传输分为 Setup 与 Enable 两阶段；
• 当 PREADY 为低时，互连插入等待周期；
• PSLVERR 在读/写完成周期有效，用于指示无效访问或外设错误。

---

1.4 编程模型

• 所有寄存器 32 位对齐；
• 地址空间通常以 4 KB 为粒度分配；
• 支持 Secure / Non-Secure 访问区分，便于与 TrustZone 配合；
• 典型寄存器类型：控制、状态、ID/特征寄存器。

---

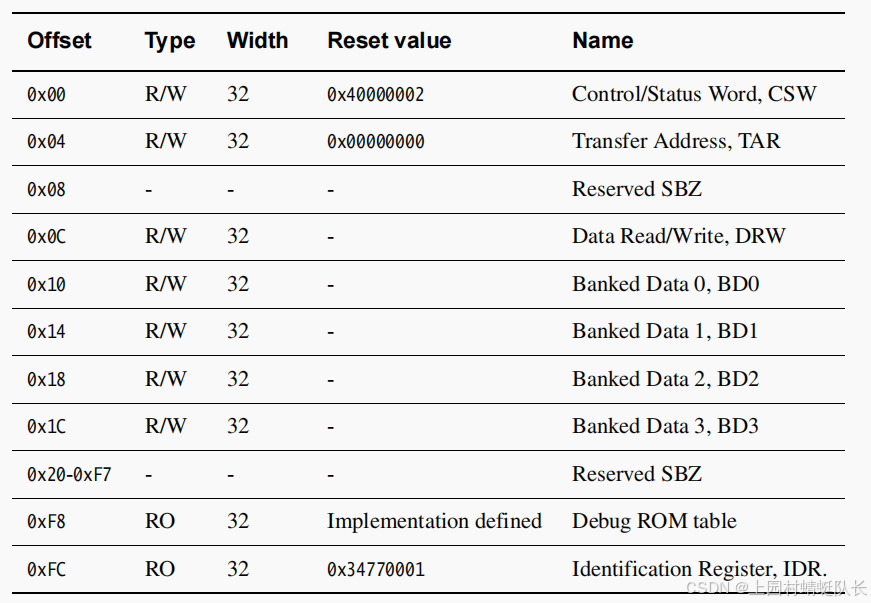

1.5 典型寄存器表（示例）

偏移地址	寄存器	说明
0x000	CONTROL	互连全局使能、仲裁策略配置
0x004	STATUS	当前主/从接口状态与错误标志
0x008	ERRADDR	最近一次错误访问的地址

字段描述示例
CONTROL[0]：全局使能；
CONTROL[3:1]：仲裁模式选择。

实际寄存器及位定义请参见原始手册对应章节。

---

1.6 设计与集成注意

• 功耗控制：建议在无访问时门控 PCLK。
• 可扩展性：可级联形成分层结构；顶层互连解码至子互连。
• 调试支持：集成状态寄存器和可选中断输出，便于 SoC 级调试。

---

2. ATB Interconnect Components

2.1 概述

ATB（Advanced Trace Bus）是 AMBA Trace 体系的高速单向通道，用于实时 Trace 数据传输。
CoreSight 的 ATB 互连组件提供：

• 多个 Trace 源到一个或多个 Trace Sink 的无损数据通路；
• 可靠握手机制和流量控制。

---

2.2 架构组成

• ATB Master 接口：连接 ETM、STM 等数据源。
• ATB Slave 接口：连接 Trace Funnel、Replicator、ETF、TPIU 等接收端。
• Funnel：多输入一输出的合并器，内建仲裁。
• Replicator：一输入多输出的数据复制模块。
• Crossbar/Router（可选）：支持多源多汇的复杂拓扑。

---

2.3 信号定义

名称	方向	描述
ATCLK	in	ATB 时钟
ATRESETn	in	低电平复位
ATDATA[n:0]	out	Trace 数据总线，32/64/128 位可配置
ATVALID	out	源端数据有效
ATREADY	in	目的端就绪
AFVALID	out	辅助标志有效
AFREADY	in	辅助标志就绪

时序特性

• 仅当 ATVALID=1 且 ATREADY=1 时数据传输成功；
• 下游可拉低 ATREADY 实现流量调节；
• 辅助信号通道用于时间戳和同步标志。

---

2.4 关键模块

• Trace Funnel
  • 合并多个 Trace 流；
  • 支持优先级仲裁与可配置输入屏蔽。
• Trace Replicator
  • 复制单一路径到多个接收端；
  • 常用于同时输出到外部调试接口和片上缓冲。
• Trace Sink (ETF/ETB/TPIU)
  • 接收、缓存或输出 Trace 数据。
  • ETF/ETB 提供存储与回读；TPIU 负责高速外部输出。

---

2.5 设计考量

• 带宽规划：根据所有 ETM 峰值速率决定总线位宽与时钟。
• 延迟与缓冲：适度 FIFO 以平衡源与汇速度差。
• 层次化拓扑：在大规模 SoC 中使用多级 Funnel、Replicator。
• 调试与监控：可选性能计数器、状态寄存器。

---

3. 协同与系统集成

• 控制面：APB
  • 配置各 Trace 源与 Sink 寄存器；
  • 启动/停止 Trace、设置触发条件。
• 数据面：ATB
  • 传输实时 Trace 数据流；
  • 与调试主机或外部工具对接。

两者共同实现从“配置-启动”到“高速采集-输出”的完整调试闭环。

---

4. 设计与验证建议

1. 地址映射一致性：确保 APB 从设备地址在全局内唯一。
2. 跨时钟域同步：ATB 链路可能运行在高于 APB 的时钟域，需可靠同步。
3. 安全策略：结合 TrustZone 设定安全/非安全访问。
4. 仿真验证：进行满带宽压力、异常访问和超时场景测试。

---

参考

• Arm® CoreSight™ SoC-400 Technical Reference Manual
• Arm® AMBA® APB Protocol Specification
• Arm® AMBA® ATB Protocol Specification
