玳瑁的嵌入式日记---0928（ARM--I2C）

线与”（Wire-And）

        数字通信和电路设计中，“线与” 是一种特殊的总线连接逻辑，核心是将多个设备的输出端直接连接在同一条传输线上，通过硬件逻辑实现 “多个设备同时输出时，总线最终状态为‘与逻辑’结果” 的功能。它本质是利用特定器件的电气特性（如开漏 / 集电极输出），让多设备共享一条总线，无需额外控制器即可实现简单的多主设备协作或总线竞争处理。

一、“线与” 的核心原理：依赖 “开漏 / 集电极输出” 结构

        “线与” 功能无法通过普通的推挽输出（如 TTL 推挽、CMOS 推挽）实现 —— 因为推挽输出的 “高电平” 是由器件主动输出高电压（如 TTL 的 5V），若多个推挽输出设备同时连接总线，一旦某个设备输出高电平、另一个输出低电平，会导致总线被强制拉到 “高低电平短路” 状态，瞬间产生大电流，烧毁器件或损坏电路。

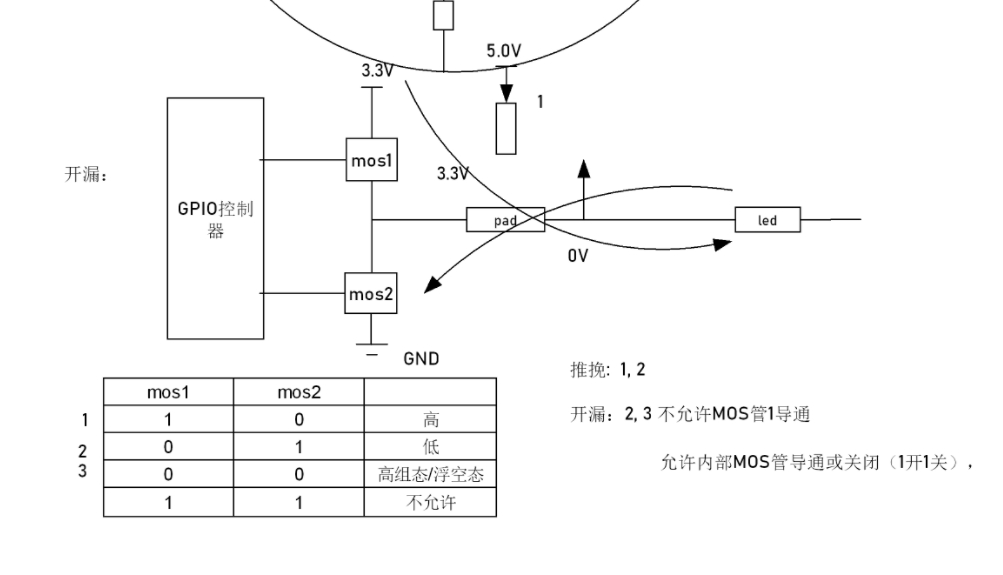

        而 “线与” 必须依赖开漏输出（Open-Drain，OD） 或开集电极输出（Open-Collector，OC） 结构，这类输出的核心特点是：

1. 仅能主动拉低总线，无法主动输出高电平：器件输出 “低电平” 时，内部晶体管导通，将总线强制拉到低电平（如 0V）；输出 “高电平” 时，内部晶体管截止，总线处于 “悬空” 状态，无法主动提供高电压。
2. 需配合上拉电阻实现高电平：为让总线在 “悬空” 时能稳定输出高电平，必须在总线与电源（如 VCC）之间串联一个 “上拉电阻”。当所有设备均输出高电平时（晶体管都截止），总线通过上拉电阻被拉到电源电压（如 5V），表现为高电平；只要有一个设备输出低电平（晶体管导通），总线就会被拉到低电平。

        由此，多个开漏 / 集电极输出设备共享总线时，总线的最终状态满足 **“与逻辑”**：只有所有设备都输出高电平（晶体管截止），总线才是高电平；只要有一个设备输出低电平（晶体管导通），总线就为低电平 —— 这就是 “线与” 的本质逻辑。

---

1. 线与特性简述

线与是 I2C 总线（SDA、SCL 线）基于开漏输出 + 上拉电阻实现的关键电气特性，核心逻辑为：

• 总线最终电平遵循 “全高才高，一低则低”：当所有挂接在总线上的设备均释放总线（内部晶体管截止）时，总线通过上拉电阻被拉至电源高电平（逻辑 “1”）；只要有一个设备主动拉低总线（内部晶体管导通），总线就会被强制拉至低电平（逻辑 “0”）。
• 该特性是 I2C 多主设备协作的基础，例如多主设备同时竞争总线时，通过线与逻辑可实现 “非破坏性仲裁”—— 先拉低总线的设备优先占用，其他设备检测到总线与自身输出不一致时立即释放，避免数据冲突。

2. I2C 的 Start 信号与 Stop 信号

I2C 的 Start（起始）和 Stop（停止）信号是总线通信的 “边界标记”，由主设备生成，通过 SDA 和 SCL 线的电平变化组合定义：

（1）Start 信号（S 信号）

• 定义：在 SCL 线保持高电平（逻辑 “1”）的期间，SDA 线从高电平（逻辑 “1”）跳变为低电平（逻辑 “0”），此跳变即为 Start 信号。
• 作用：标志一次 I2C 通信的开始，告知所有挂接在总线上的从设备 “即将传输数据”，从设备会开始同步 SCL 时钟并准备接收从设备地址。

（2）Stop 信号（P 信号）

• 定义：在 SCL 线保持高电平（逻辑 “1”）的期间，SDA 线从低电平（逻辑 “0”）跳变为高电平（逻辑 “1”），此跳变即为 Stop 信号。
• 作用：标志一次 I2C 通信的结束，告知从设备 “当前传输已完成”，从设备可退出同步状态，总线恢复空闲（高电平）。

关键共性

两者均需在SCL 高电平期间完成 SDA 的跳变 —— 若 SCL 为低电平时 SDA 跳变，仅视为数据位变化，不被识别为 Start/Stop 信号。

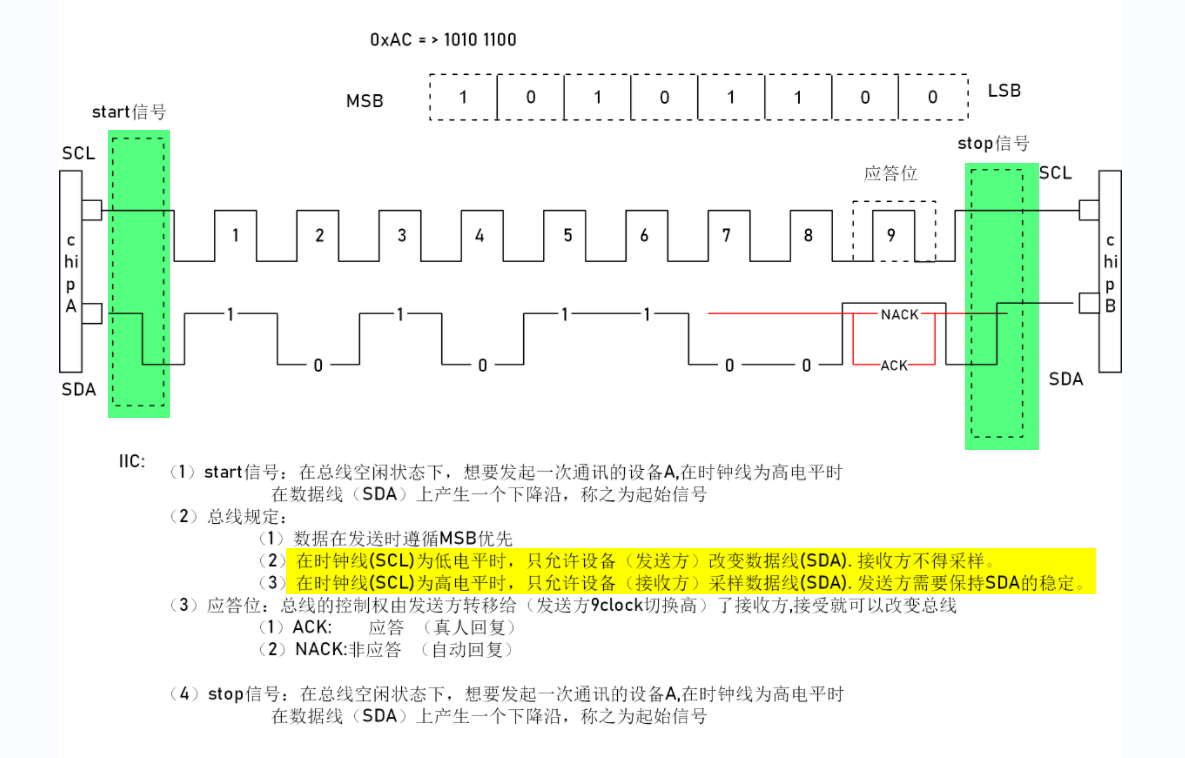

3. I2C 通信时序简述

I2C 通信由主设备主导，完整时序流程可分为 “起始→从设备地址 + 读写控制→应答→数据传输→停止”5 个核心阶段，具体如下：

阶段 1：发送 Start 信号（S）

主设备控制 SCL 为高电平，同时将 SDA 从高拉低，生成 Start 信号，总线进入 “忙” 状态。

阶段 2：传输从设备地址 + 读写控制位（8 位）

• 主设备通过 SDA 线逐位发送7 位从设备地址（I2C 设备的唯一标识），再发送1 位读写控制位（“0” 表示主设备向从设备写数据，“1” 表示主设备从从设备读数据）。
• 传输规则：SDA 线的电平必须在SCL 低电平期间更新（确保数据稳定），在SCL 高电平期间保持不变（从设备在此期间读取数据位）。

阶段 3：从设备应答（ACK/NACK，1 位）

• 第 8 位（读写控制位）传输完成后，主设备释放 SDA 线（转为输入模式），等待从设备发送应答信号：
  • ACK（应答）：从设备在 SCL 高电平期间将 SDA 拉低，表示 “已正确接收地址 / 数据”，主设备可继续传输。
  • NACK（非应答）：从设备在 SCL 高电平期间保持 SDA 高电平，表示 “未接收或接收错误”，主设备通常会终止通信（发送 Stop 信号）。

阶段 4：数据传输（8 位 / 次，可连续传输）

• 写数据（主→从）：主设备逐位发送 8 位数据，每发送完 1 字节，重复 “阶段 3” 的应答流程（从设备发送 ACK/NACK），直至所有数据传输完成。
• 读数据（从→主）：从设备逐位发送 8 位数据，每发送完 1 字节，主设备发送 ACK/NACK（ACK 表示 “继续读下一字节”，NACK 表示 “读完最后一字节”）。

阶段 5：发送 Stop 信号（P）

所有数据传输及应答完成后，主设备控制 SCL 为高电平，同时将 SDA 从低拉高，生成 Stop 信号，总线恢复 “空闲” 状态，一次通信结束。

简化时序总结

Start信号 → 7位从地址+1位读写位 → 从设备ACK → 8位数据 → ACK（循环） → Stop信号
