【STM32H7】QuadSPI读写W25Q64JV

news 2025/9/27 13:38:25

W25Q64JV介绍

1、基本介绍

W25Q64JV是一款由华邦电子（Winbond）推出的64兆位（8MB）串行闪存（Serial Flash）芯片，采用SPI（Serial Peripheral Interface）接口。它支持高速读写操作，具有低功耗、宽工作电压范围（2.7V至3.6V），以及多种擦写模式（如页面擦除、块擦除、整片擦除），并具备高可靠性和数据保持能力。W25Q64JV广泛应用于嵌入式系统、物联网设备、消费电子等领域，用于存储程序代码、配置数据、日志等。

STM32H750 系列微控制器通过 SPI 接口可以方便地与 W25Q64JV 等外部 Flash 芯片进行连接。这样不仅可以扩展系统的存储容量，还能实现程序代码、配置参数、数据日志等的高效存储与读取。利用 STM32H750 强大的片上资源（如高速 SPI、灵活的内存映射功能），外部 Flash 可被映射到 MCU 的地址空间，实现类似片内 Flash 的访问体验。

官方资料获取：点击跳转🚀

2、主要特性

容量：64M-bit（8MB）
接口类型：支持标准 SPI（Serial Peripheral Interface），兼容双线（Dual SPI）和四线（Quad SPI）模式
工作电压：2.7V ~ 3.6V
时钟频率：最高支持 133MHz
页面大小：256 字节
扇区大小：4KB
块大小：32KB / 64KB
擦写寿命：每个扇区/块可达 100,000 次擦写
数据保持时间：20 年以上
封装形式：SOP8、USON8、WSON8 等多种封装选择
工作温度范围：-40°C ~ +85°C

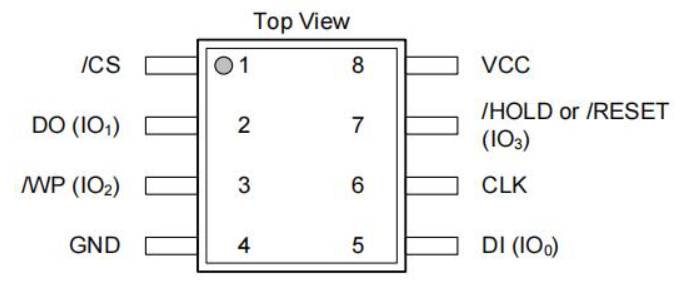

3、引脚定义

从数据手册中我们可以看到相关的引脚设置

引脚编号	名称	功能说明
1	CS	片选
2	SO（IO1）	数据输出（数据输入输出引脚1）
3	WP（IO2）	写保护（数据输入输出引脚2）
4	GND	地
5	SI（IO0）	数据输入（数据输入输出引脚0）
6	CLK	时钟输入
7	HOLD / RESET（IO3）	暂停信号（数据输入输出引脚3）
8	VCC	电源

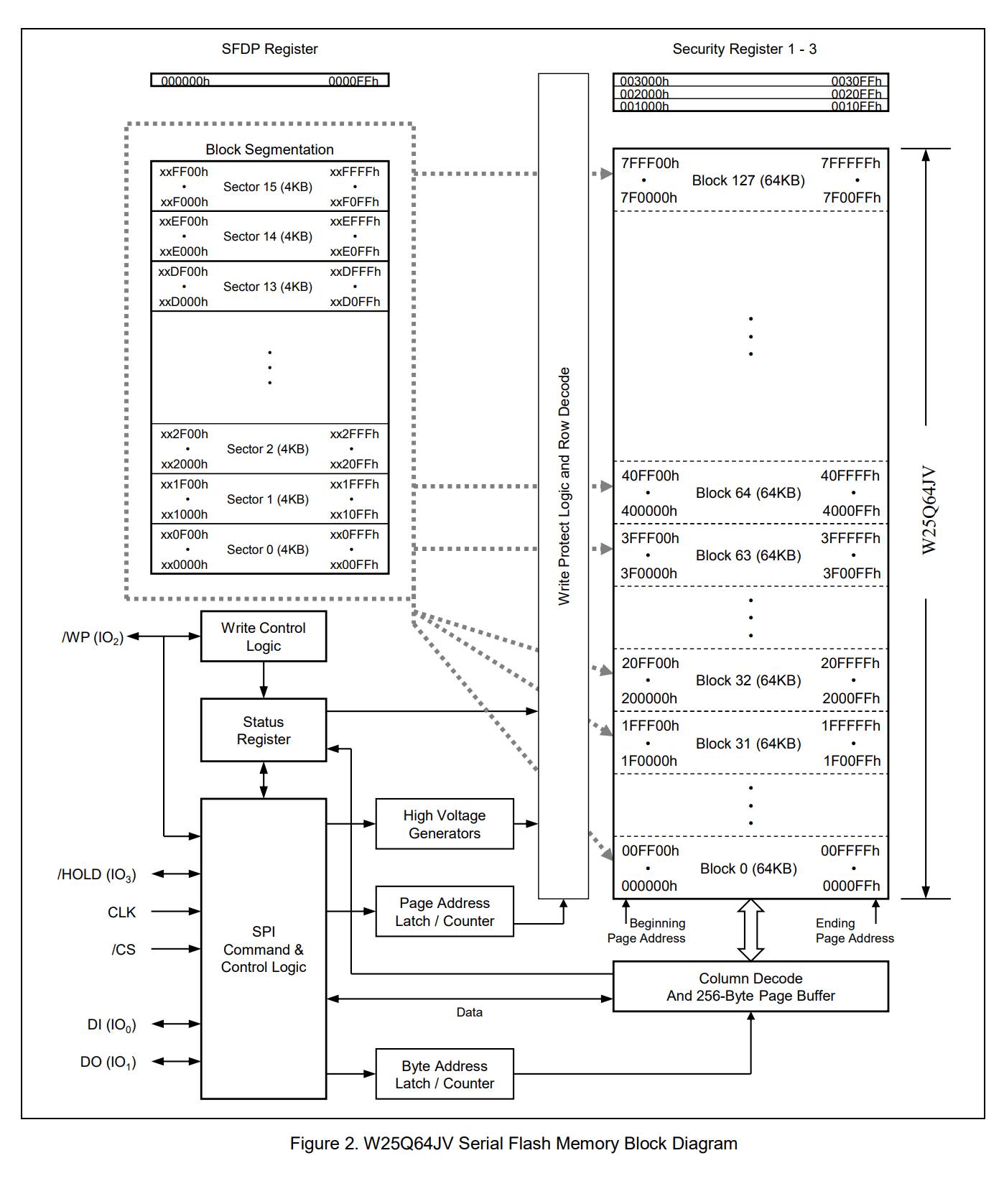

4、框图

1）存储结构与分区

主存储区：
右侧显示整个W25Q64JV的地址空间，分为128个Block（每个Block 64KB），每个Block内部又分为若干Sector（每个Sector 4KB）。
存储空间从0x000000到0x7FFFFF，共8MB。
Block Segmentation：
左上角详细列出了Sector的分布，每个Sector 4KB，Sector的首地址和末地址也标注出来，便于寻址和擦写操作。
SFDP寄存器与安全寄存器：
顶部有SFDP寄存器，用于设备特性自描述；Security Register用于安全存储区，支持三组安全寄存器。

2）控制逻辑模块

SPI命令与控制逻辑：
该模块是芯片的核心控制单元，负责与主控MCU进行通信，接收SPI协议下的命令（如读、写、擦除等），并控制数据流向。
输入输出引脚：
包含/CS（片选）、CLK（时钟）、DI（输入）、DO（输出）、/WP（写保护）、/HOLD（总线挂起），用于与外部设备通信和控制。
写控制逻辑与状态寄存器：
写控制逻辑结合/WP、状态寄存器，实现对写操作的保护和状态监控（如忙标志、错误标志等）。
高压发生器：
用于擦除和编程操作时产生所需的高电压。

3）地址与数据处理

页地址锁存/计数器、字节地址锁存/计数器：
用于定位和缓冲目标页或字节的数据地址，实现高速写入和读取。
列解码与256字节页缓冲区：
存储数据以页（256字节）为单位，任何写入操作都先经过页缓冲再写入闪存。

4）保护与擦写机制

写保护逻辑：
支持多级保护，包括硬件写保护（/WP引脚）和软件写保护（寄存器或命令控制），确保数据安全。
擦写分区：
支持按Sector（4KB）、Block（32KB/64KB）以及整片擦除，灵活满足不同应用场景的数据管理需求。

CubeMX配置

1、新建项目

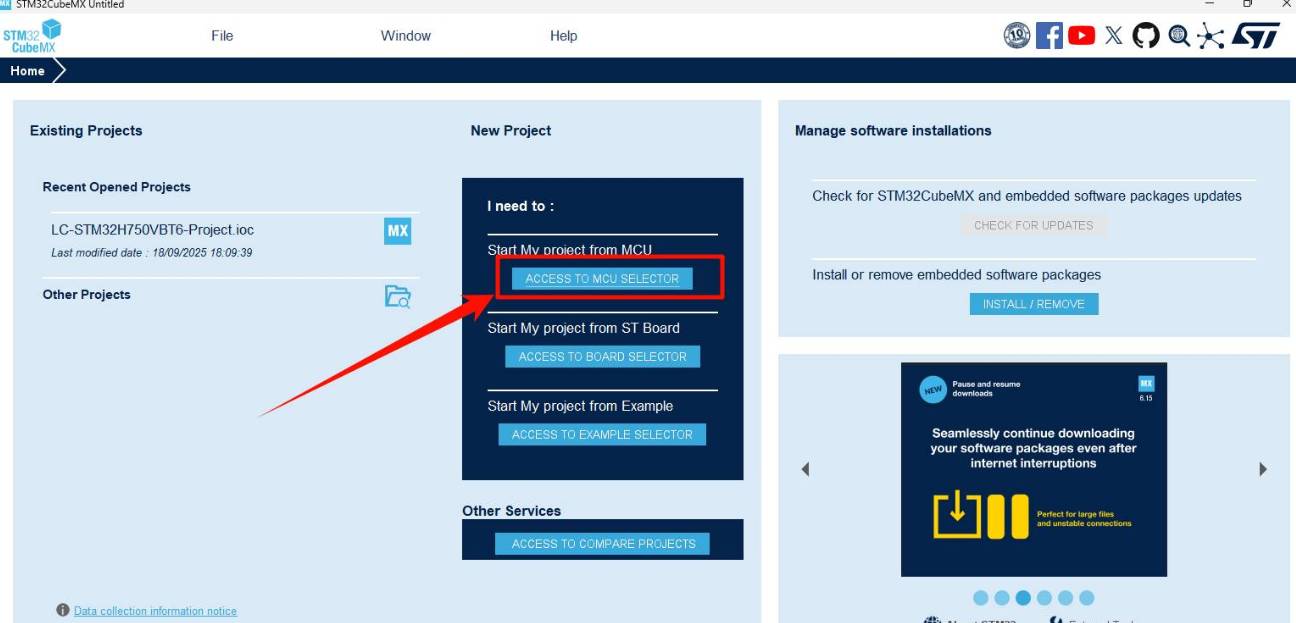

我们直接利用CubeMX软件初始化一个工程

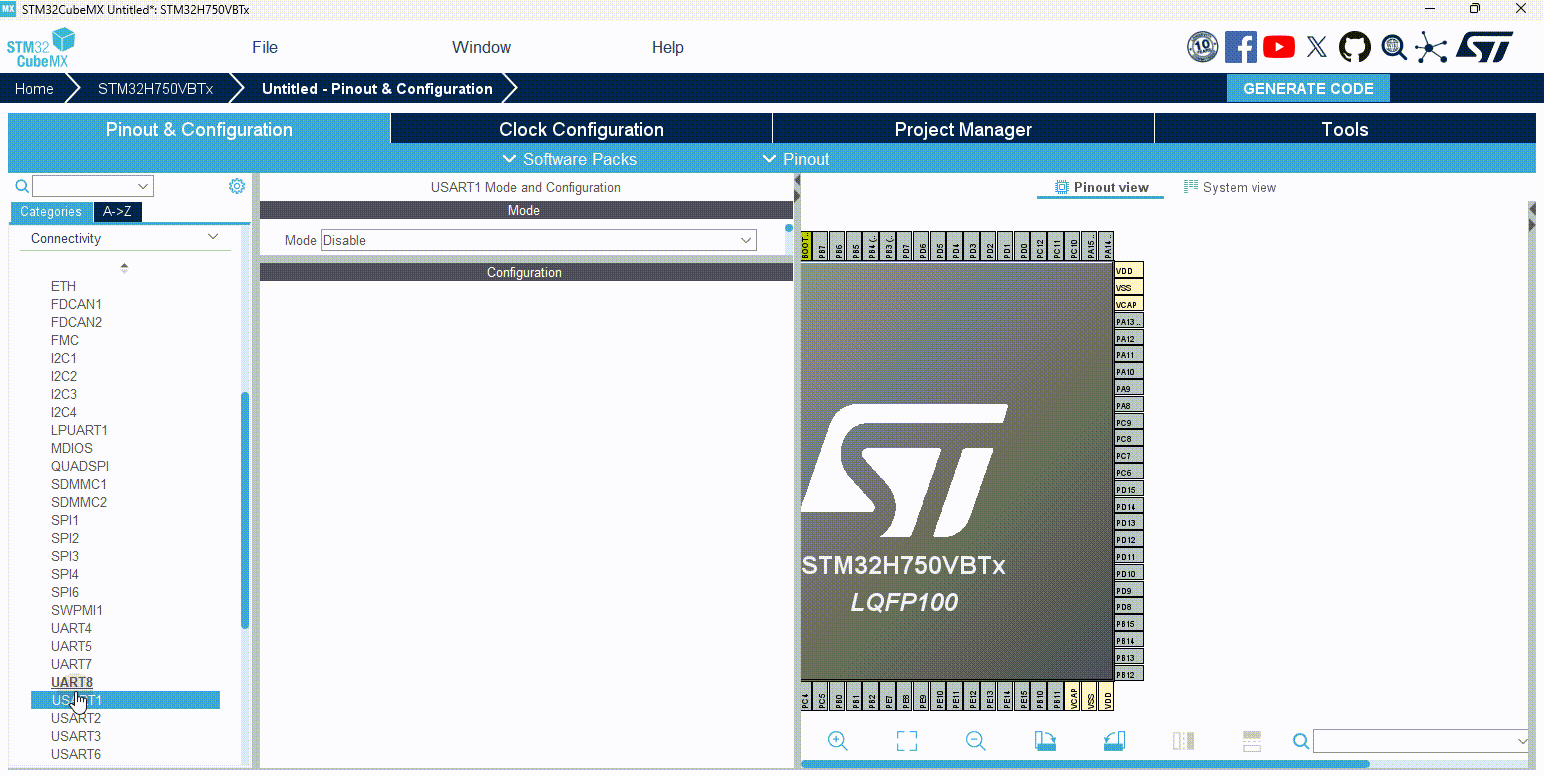

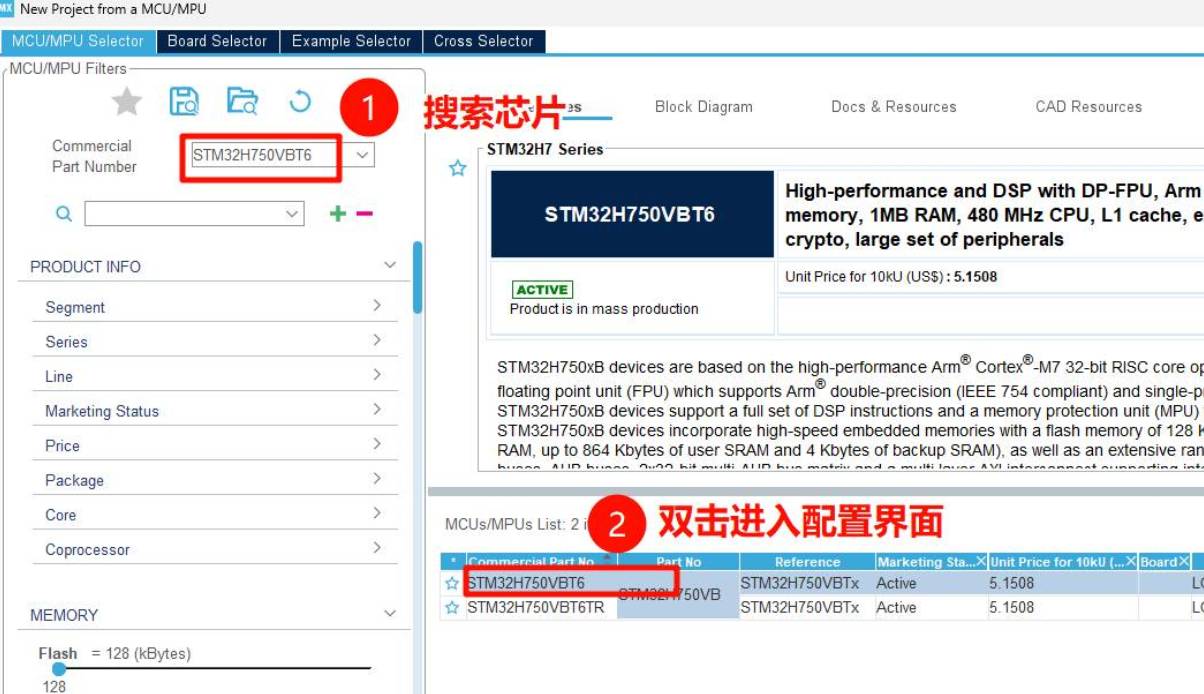

搜索 STM32H750VBT6 这个芯片，双击之后进入具体配置界面：

2、基础配置

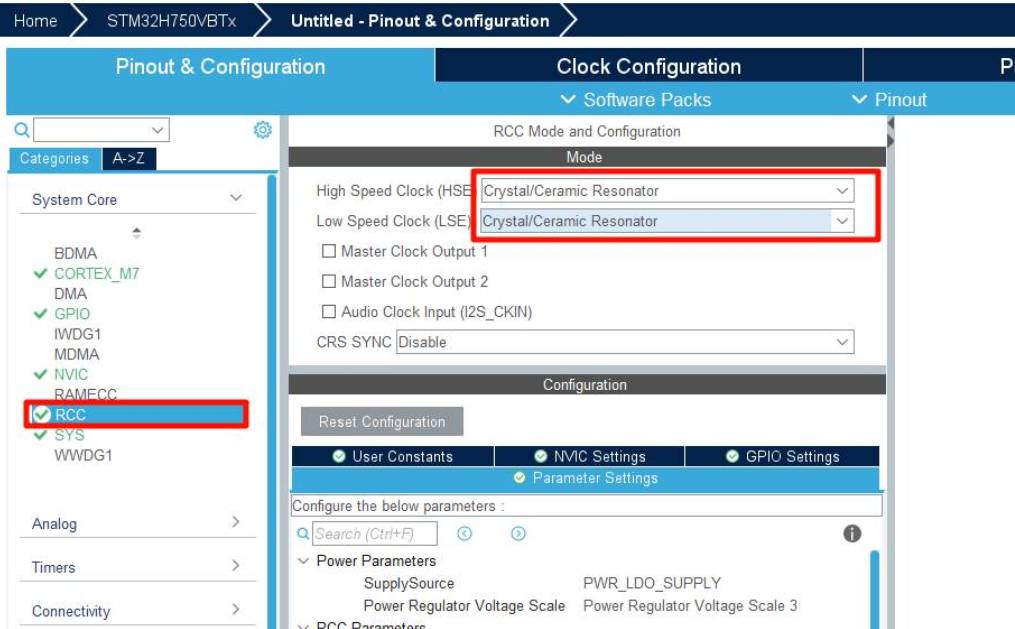

使用外部高速/低速晶振：

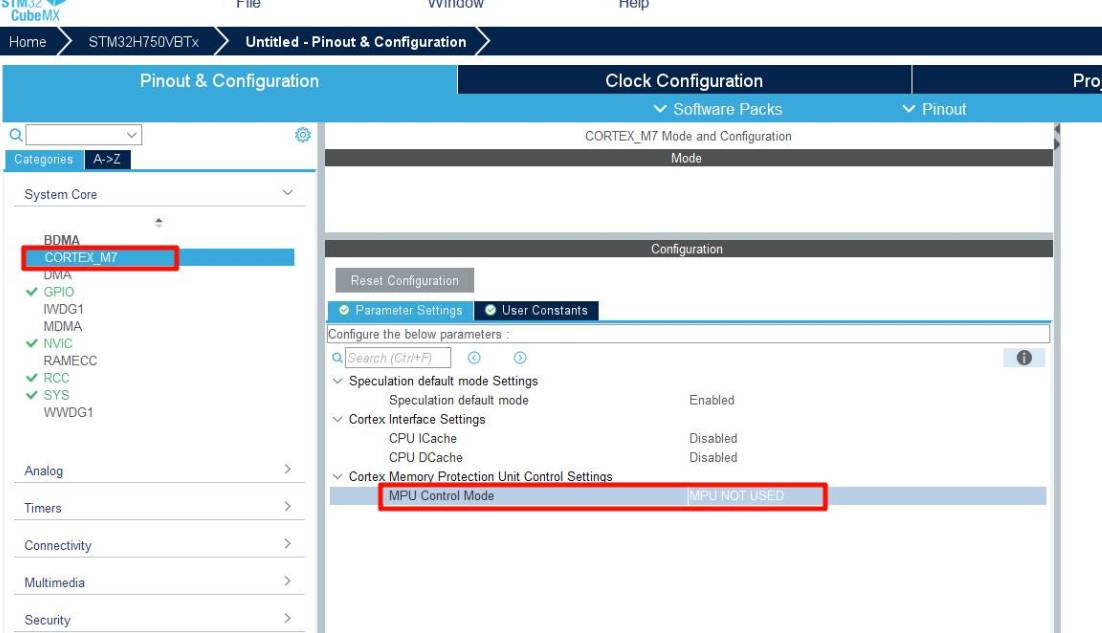

我们先关闭MPU，这样的话我们就可以专注于QSPI-Flash的BSP代码编写。

打开串口，我们可以用这个串口查看调试信息。

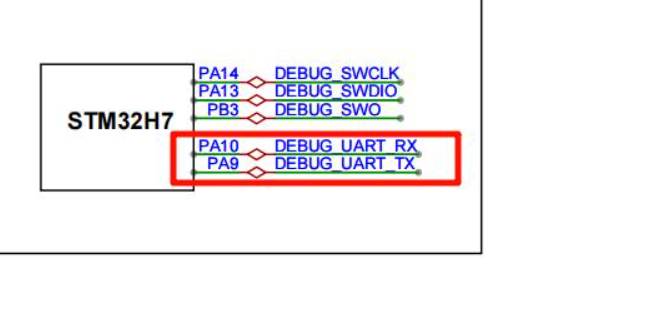

因为我们原理图上的USART1的接口是PA9和PA10，所以我们修改相关的引脚接口

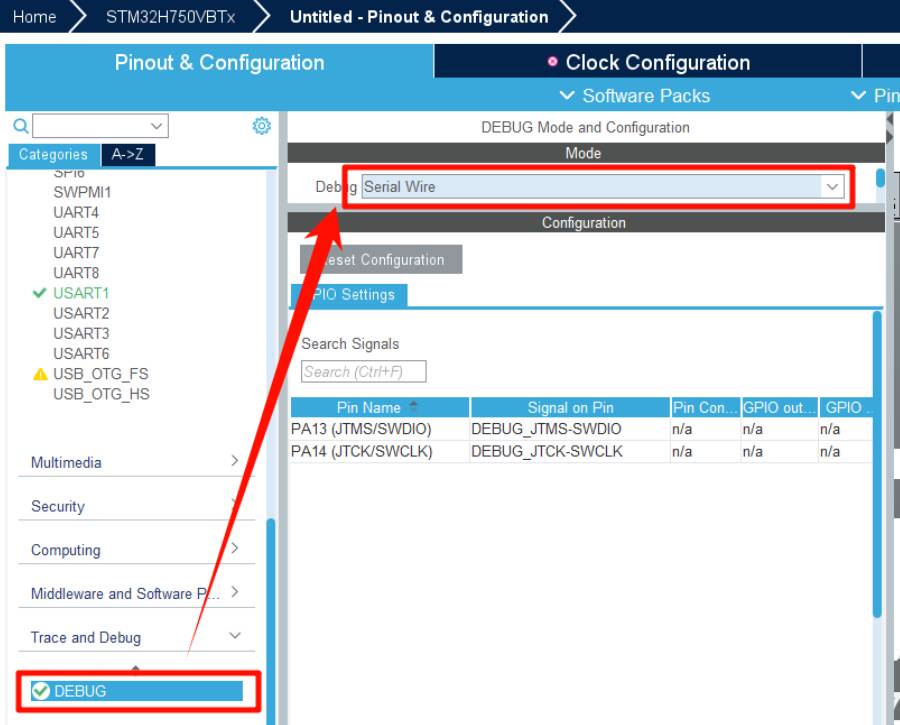

SWD调试接口配置：

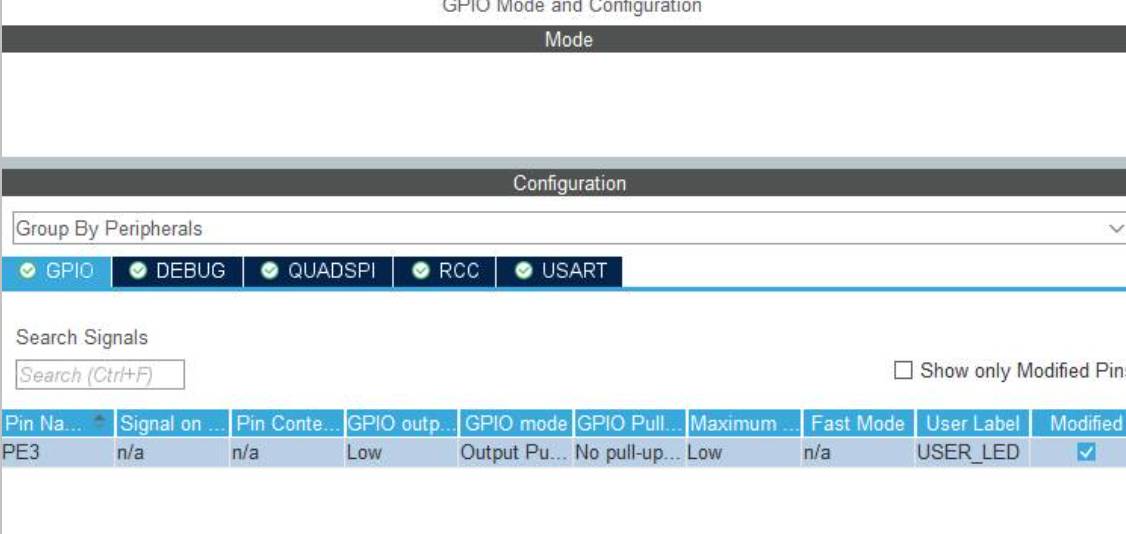

设定 LED 控制引脚，使我们在出错的时候有相关的提示，在原理图中我们看到 LED 引脚是 PE3

输出高电平点亮LED
输出低电平则熄灭LED

3、QuadSPI接口配置

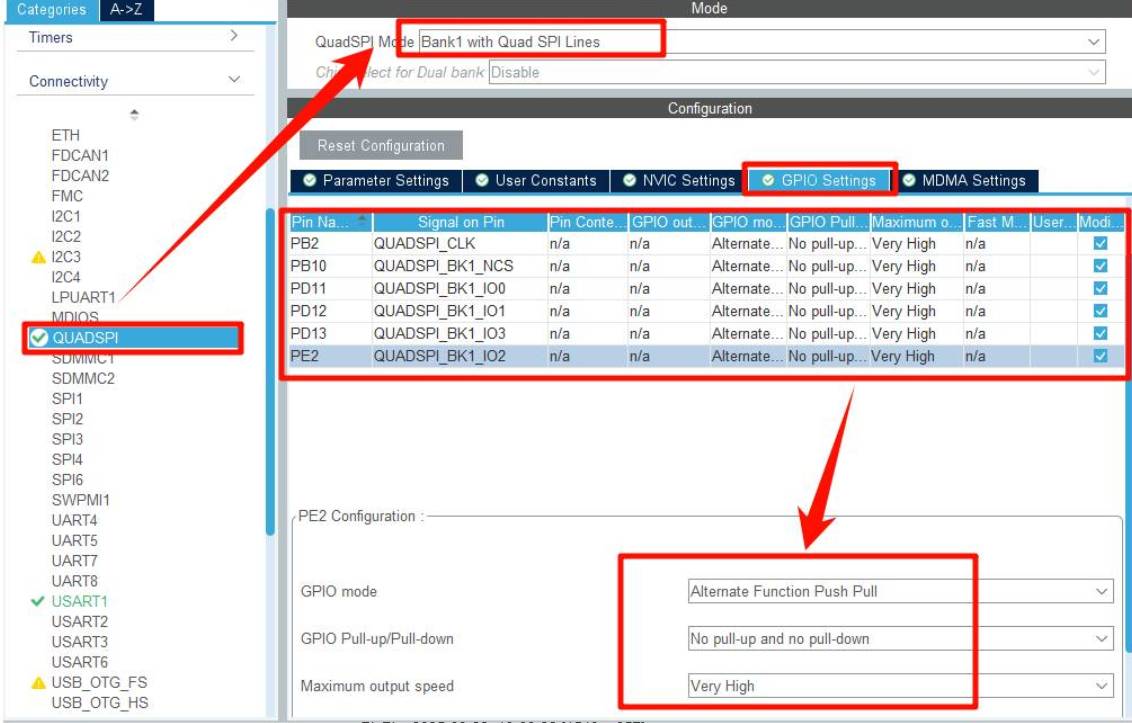

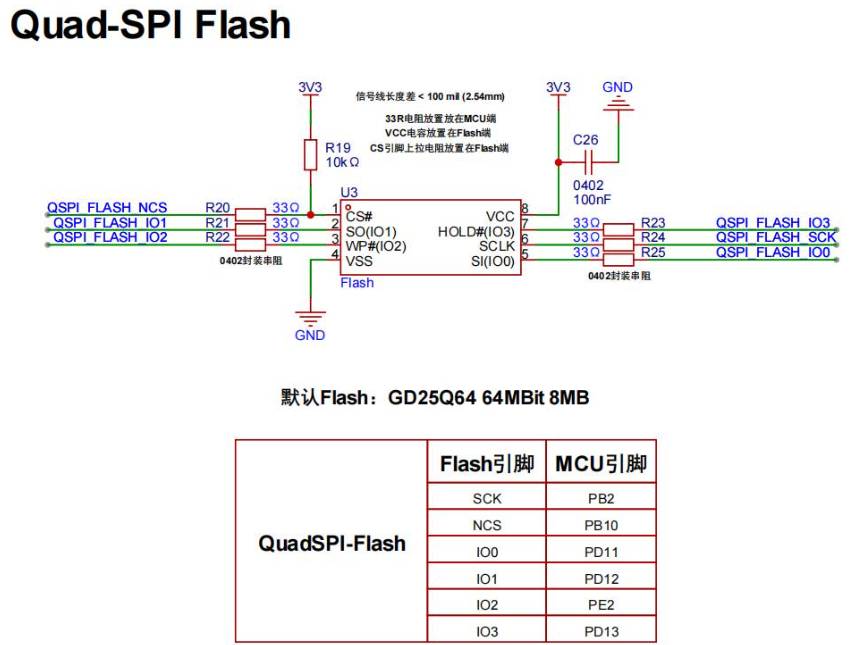

首先查看原理图的引脚：

我们可以很清晰的看到相关的引脚分配情况，我们直接开始配置引脚和我们的硬件原理图保持一致：

特别注意：这里我们的引脚输出速度一定要设定为最高！！！

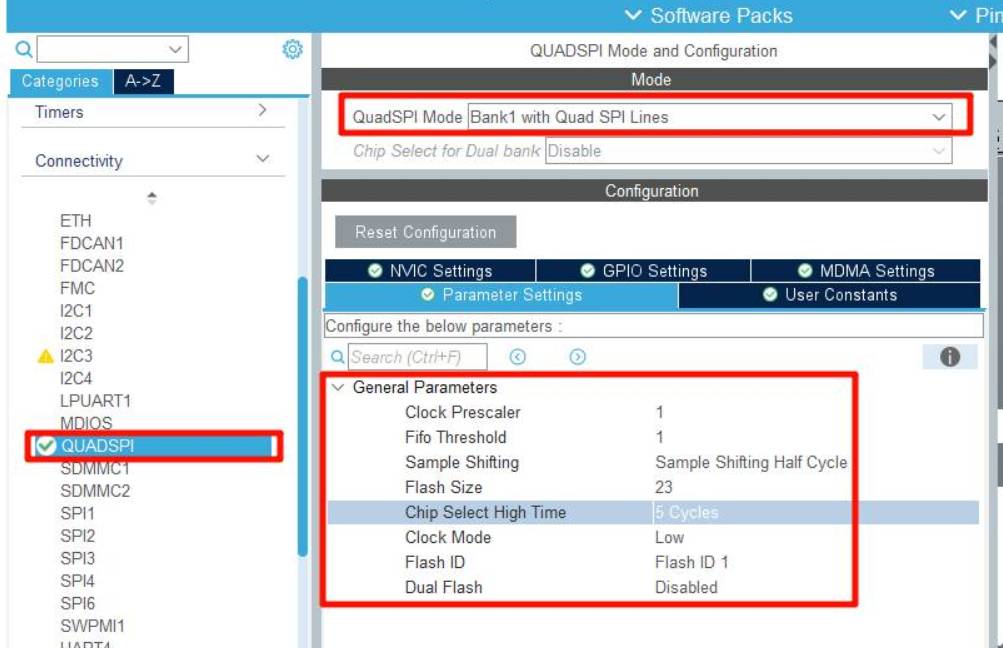

接下来进行QuadSPI的常规

Clock Prescaler: 1

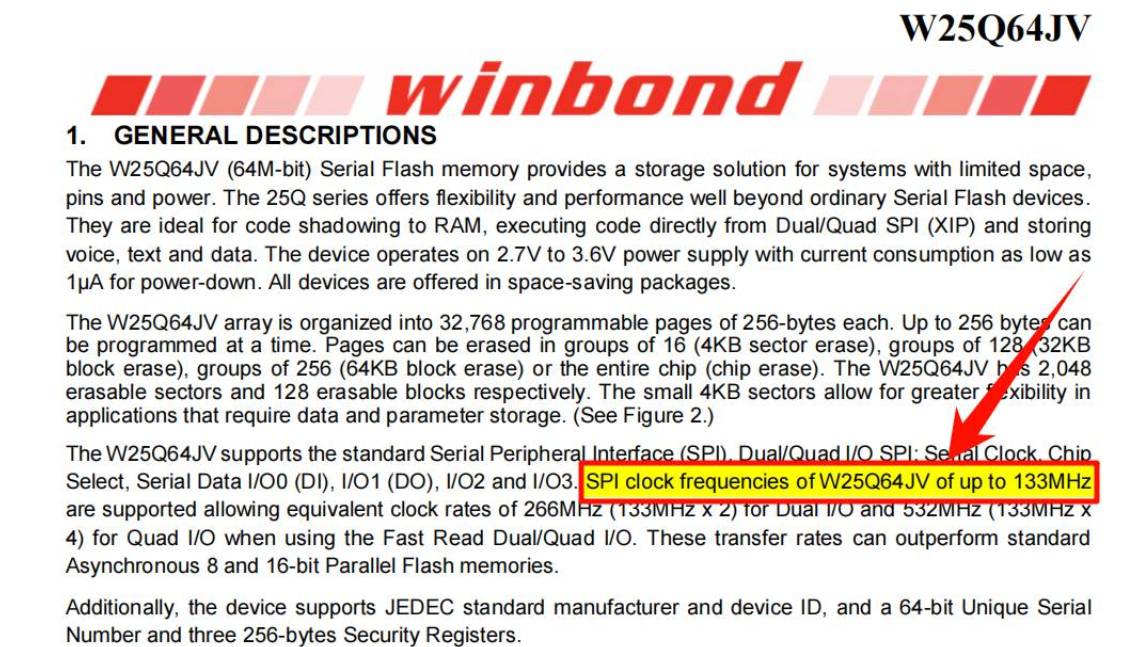

- 240MHz/(1+1)=120MHz （内部会自动+1）QSPI时钟最快，看W25Q64JV的数据手册，最大的时钟速度为133MHz，我们不超过即可。
Fifo Threshold: 1
- FIFO的阈值范围，直接默认为1即可。
Sample Shifting: Sample Shifting Half Cycle
- 设定为半个时钟周期之后才开始数据采集，相当于加了一些延迟，读取数据的时候更有容错。
Flash Size: 23（W25Q64JV是8MByte，23代表2^23=8MByte）
- 特别说明：内部计算的时候计算这个Flash Size是会自动+1的，常规填写22即可，但涉及到内存映射的时候还是按照23填写（使其空间扩大一倍），否则使用内存映射的时候最后的空间映射会出问题！
Chip Select High Time: 5 Cycles
- CS的片选使用的时候，高电平时间至少保持 5 Cycles
Clock Mode: LOW
- 片选的信号空闲时，时钟信号设定为低电平。
Flash ID: Flash ID 1
- 我们只启用了一个QSPI-Flash，所以设定这个为 1 即可。
Dual Flash: Disabled
- 只有一个QSPI-Flash所以不启用双Flash模式。

4、配置时钟

选择 HSE

选择 Enable CSS
填写 480
回车，直接让 CubeMX 软件自己计算配置即可！

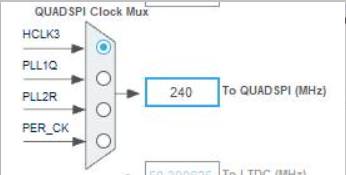

我们可以看到 QuadSPI 的时钟是 240MHz：

之前配置 QuadSPI 的时候 Clock Prescaler 设定为了 1 ，因为内部分频会自动+1 ，所以 QuadSPI 的时钟速度就是：

240MHz / (Clock Prescaler + 1)
- = 240MHz / (1 + 1)
- = 120MHz

只要不超过规定的 133MHz 的上线即可：

5、生成工程

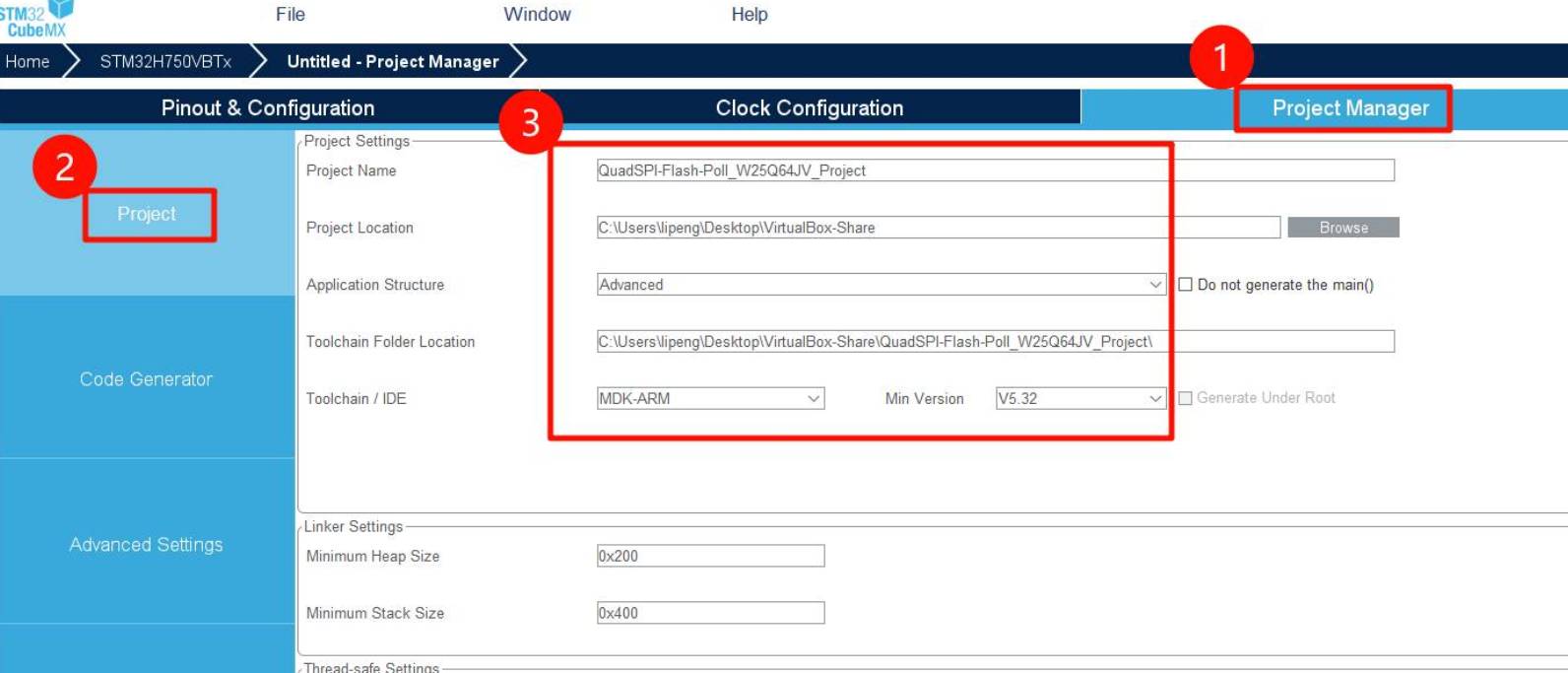

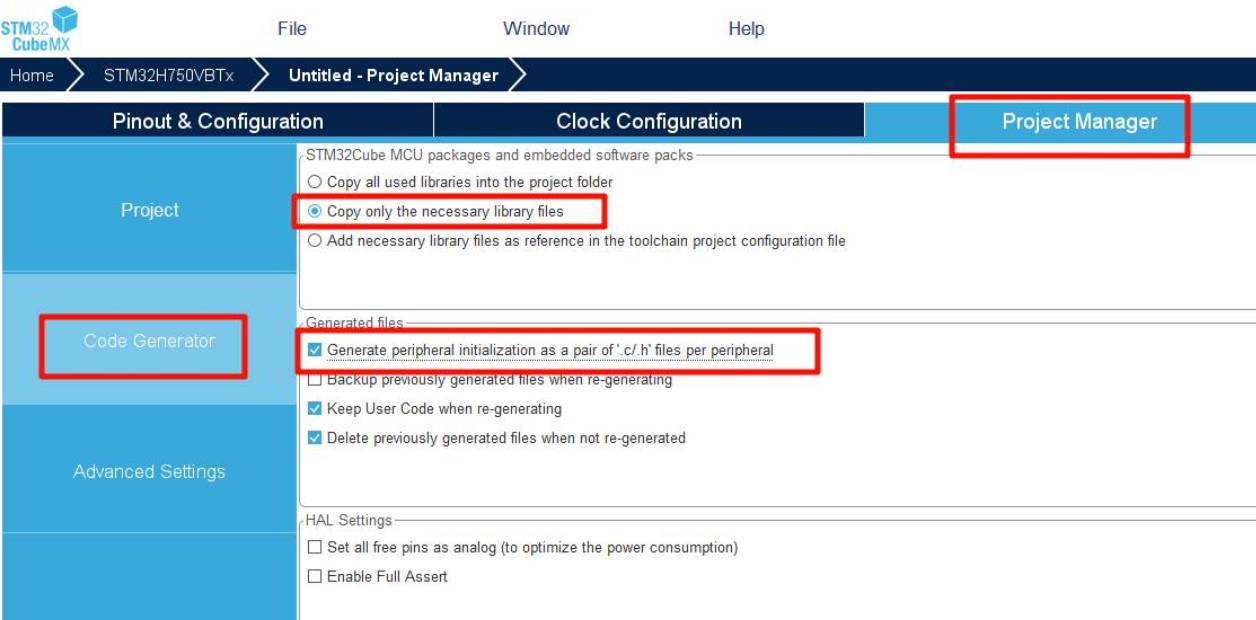

工程名字设定为：QuadSPI-Flash-Poll_W25Q64JV_Project 。
Project Location设定工程的位置。
Toolchain/IDE 设定生成的工程是 Keil-MDK 的。

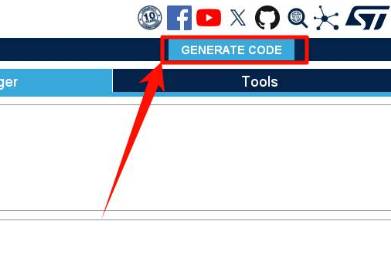

点击 GENERATE CODE 生成代码：

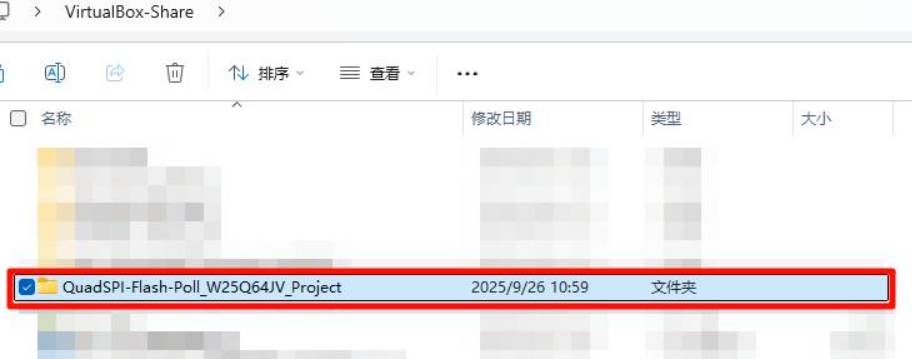

我们就能看到在相关的位置生成了工程目录：

KeilMDK工程设置

1、创建BSP

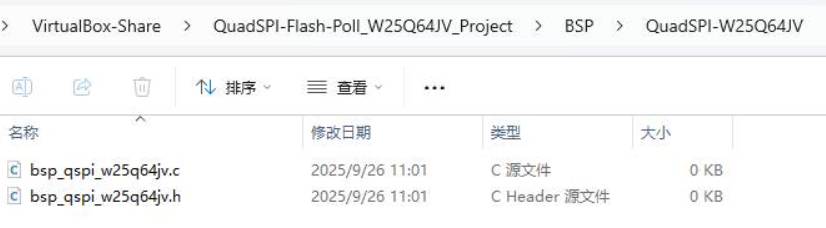

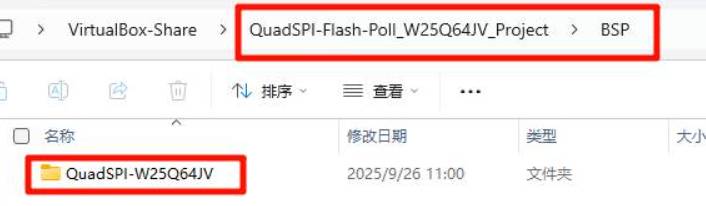

在工程目录中创建 BSP 文件夹，在 BSP 文件夹中再次创建一个 QuadSPI-W25Q64JV 的文件夹。

QuadSPI-W25Q64JV 的文件夹中创建 bsp_qspi_w25q64jv.c 和 bsp_qspi_w25q64jv.h

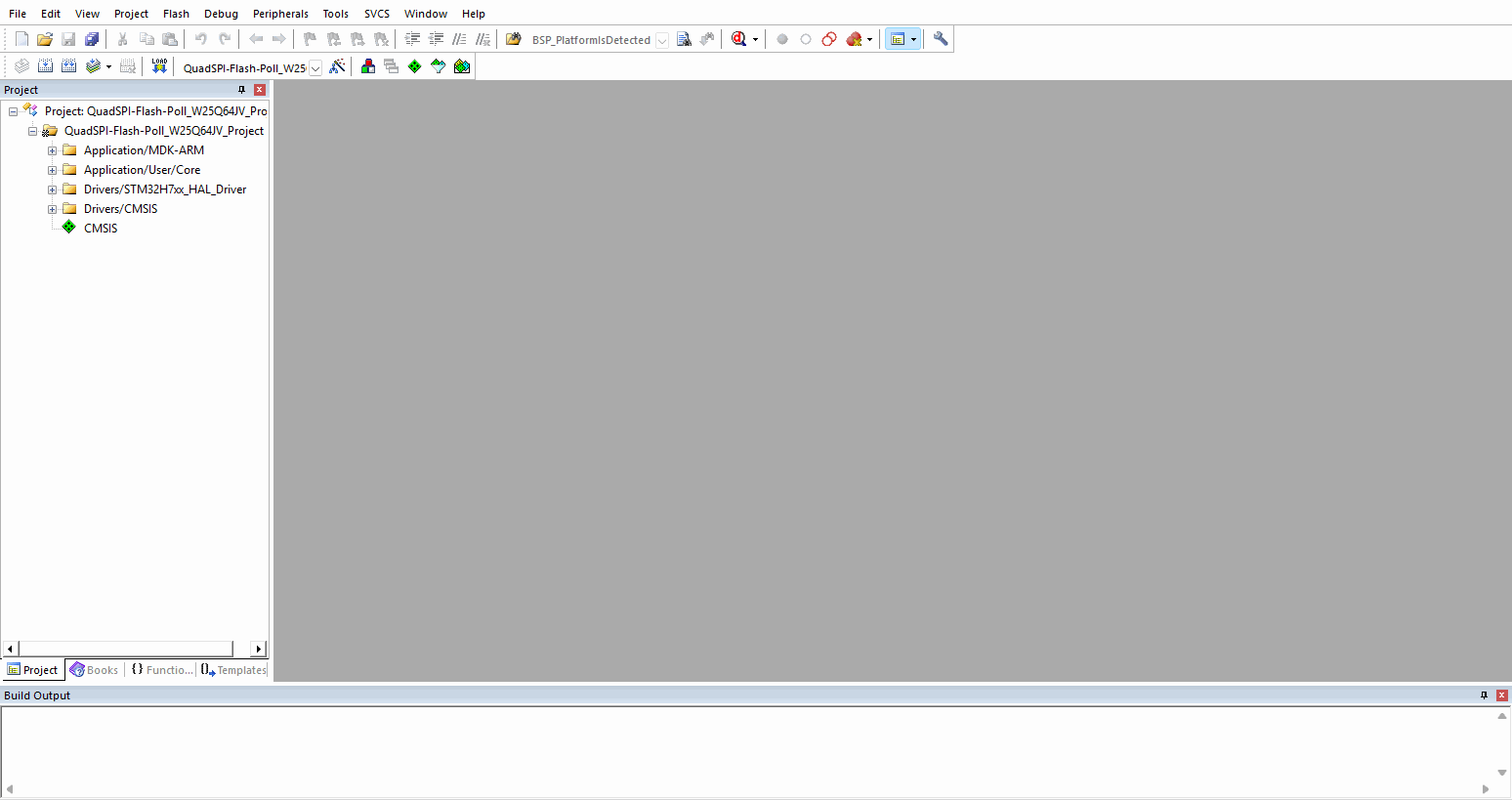

打开项目，将我们的创建的 .h 和 .c 文件添加到工程中

我创建了一个组 BSP/QSPI-W25Q64JV，将相关的 .c 加入其中。

2、基础设置

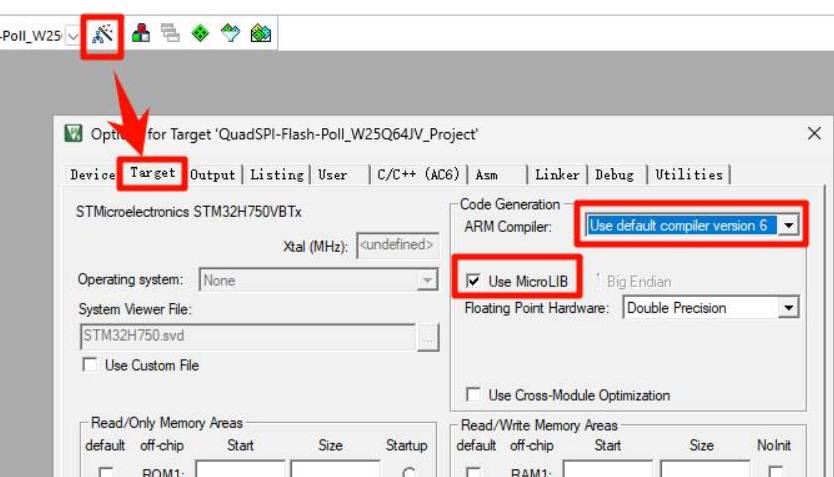

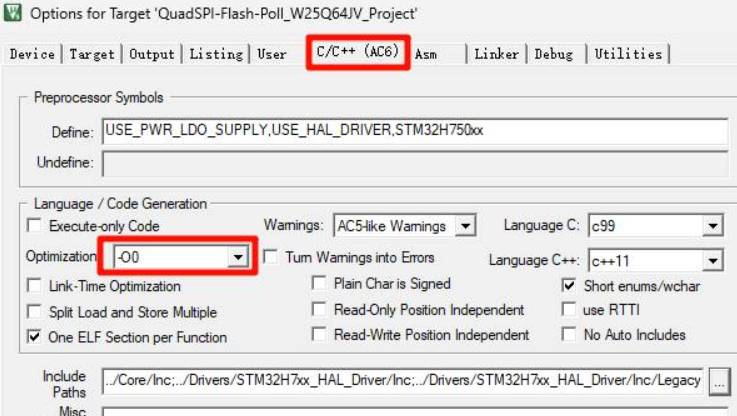

使用KeilMDK的微库，使用AC6编译器：

优化等级降至 0：

编写BSP驱动

0、QuadSPI接口结构体说明

我们在开始编写BSP之前，首先来了解下在STM32H7中要用的一些结构体。

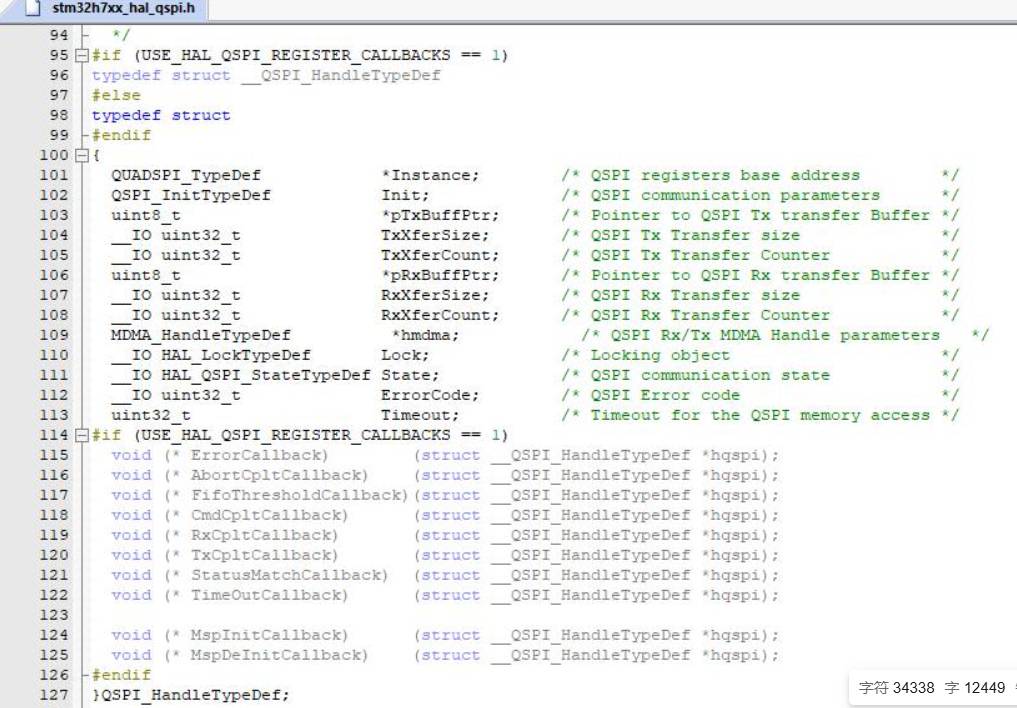

1）QSPI_HandleTypeDef

QSPI_HandleTypeDef 是 STM32 HAL 库用于管理 QuadSPI 外设和数据传输状态的核心结构体。它包含了 QSPI 外设实例、初始化参数、收发缓冲区指针、DMA句柄、锁定状态、错误码以及超时等信息。常用于 BSP 驱动中的 QSPI 操作。

这个结构体一般定义在工程中：\Libraries\STM32H7xx_HAL_Driver\Inc\stm32h7xx_hal_qspi.h

主要字段说明如下：

Instance：QSPI 寄存器基地址，通常为 QUADSPI 外设的指针。
Init：QSPI 初始化参数结构体（QSPI_InitTypeDef），包括数据宽度、时钟分频等设置。
pTxBuffPtr/pRxBuffPtr：发送/接收缓冲区指针，指向待发送/接收的数据。
TxXferSize/RxXferSize：发送/接收的数据大小（字节数）。
TxXferCount/RxXferCount：剩余待发送/接收的数据计数。
hmdma：MDMA（内存到外设 DMA）句柄指针，用于加速数据传输。
Lock：用于实现多线程/中断安全的数据访问。
State：QSPI 当前通信状态（空闲、忙、错误等），用于流程控制。
ErrorCode：错误码，标识 QSPI 通信过程中出现的错误类型。
Timeout：QSPI 内存访问的超时时间设置。
回调函数（如果使能了注册回调）：包括错误/中止/完成/超时等事件的回调处理函数，便于异步通信和事件响应。

使用方式：

在 BSP 驱动中，通常会定义一个全局 QSPI_HandleTypeDef 变量（如 QSPI_HandleTypeDef hqspi），在初始化、读写、擦除等操作时传递给 HAL QSPI API（如 HAL_QSPI_Command, HAL_QSPI_Transmit, HAL_QSPI_Receive 等），以实现控制和数据收发。

2）QSPI_CommandTypeDef

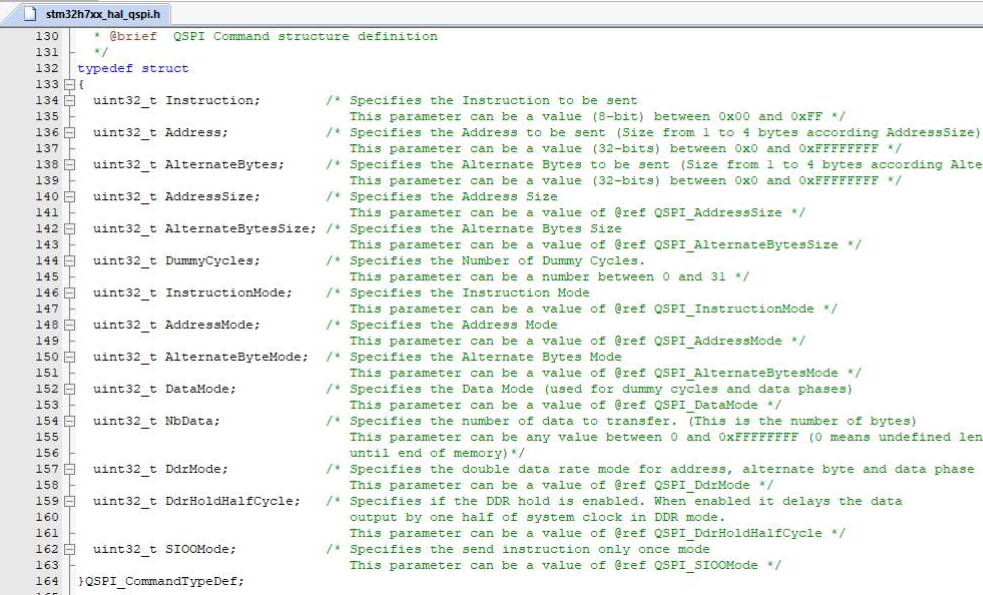

QSPI_CommandTypeDef 是 STM32 HAL 库中用于配置 QuadSPI 命令的结构体。它定义了通过 QSPI 总线与外部 Flash通信时所需的各种参数，包括指令、地址、模式、数据长度等。

这个结构体一般定义在工程中：\Libraries\STM32H7xx_HAL_Driver\Inc\stm32h7xx_hal_qspi.h

主要字段说明如下：

Instruction：要发送到 Flash 的操作指令（如读/写/擦除等），通常为 8 位。
Address：目标地址，通常为 24 位或 32 位，需要根据 Flash 手册中的寻址空间设置。
AlternateBytes：备用字节，可用于某些特殊命令。
AddressSize：地址大小，可以为 8/16/24/32 位，通常小于 128MBit 的Flash选用 24 位，而大于则选用32位。
AlternateBytesSize：备用字节大小，通常不用时设为无。
DummyCycles：虚拟周期数，QSPI 快速读时常需设定，需要根据实际调整。
InstructionMode：指令阶段使用的线数（单线、双线、四线），QSPI 操作通常选用四线。
AddressMode：地址阶段线数，支持单/双/四线。
AlternateByteMode：备用字节阶段线数。
DataMode：数据阶段线数，QSPI 快速读/写一般用四线。
NbData：数据传输的字节数，读写操作时设置为实际长度。
DdrMode：是否启用 DDR（双倍速）。
DdrHoldHalfCycle：DDR 半周期保持。
SIOOMode：单次指令发送模式。

一般应用场景：

使用 HAL_QSPI_Command 、HAL_QSPI_Receive 、HAL_QSPI_Transmit 和 HAL_QSPI_AutoPolling 时进行必要的命令模式配置。

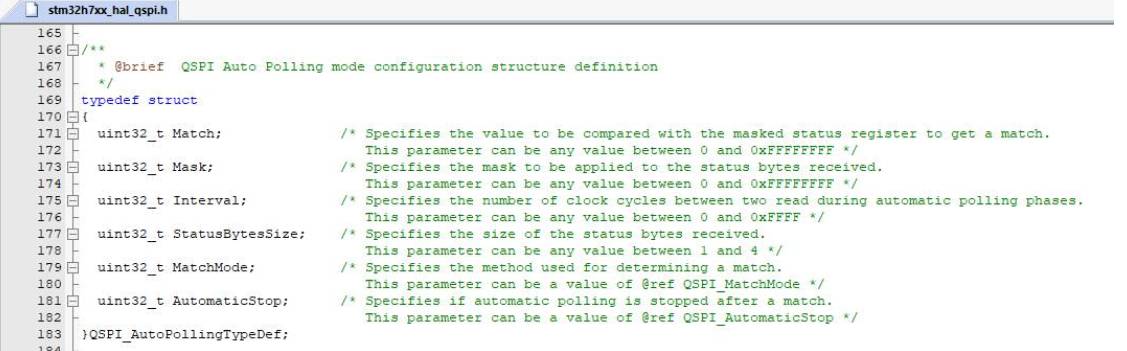

3）QSPI_AutoPollingTypeDef

QSPI_AutoPollingTypeDef 是 STM32 HAL 库中用于配置 QSPI 自动轮询模式的结构体。自动轮询模式常用于等待外部 Flash完成擦除或编程操作，通过自动读取状态寄存器判断操作是否结束，提高效率和响应速度。

这个结构体一般定义在工程中：\Libraries\STM32H7xx_HAL_Driver\Inc\stm32h7xx_hal_qspi.h

主要字段说明如下：

Match：目标匹配值。用于与读取到的状态寄存器（经过掩码 Mask）进行比较，判断是否达到指定状态（如空闲）。
Mask：掩码值。对 Flash 返回的状态字节进行掩码处理，只比较关心的位（如 “ 忙 ” 位）。
Interval：自动轮询间隔时钟周期数。决定每次状态寄存器轮询之间的等待时间，单位为 QSPI 时钟周期。
StatusBytesSize：状态字节数。设置每次读回的状态寄存器长度。
MatchMode：匹配方式。指定比较的判定方法，如全部匹配或部分匹配。
AutomaticStop：自动停止。轮询到匹配状态后自动停止。

应用场景：

在 BSP 驱动中，自动轮询模式通常用于等待 Flash 完成写入或擦除操作。比如，先发起擦除命令，再配置 QSPI_AutoPollingTypeDef，调用 HAL_QSPI_AutoPolling() 轮询状态寄存器的 “ 忙 ” 位（BUSY），直到 Flash 空闲后再进行后续操作。

1、写使能

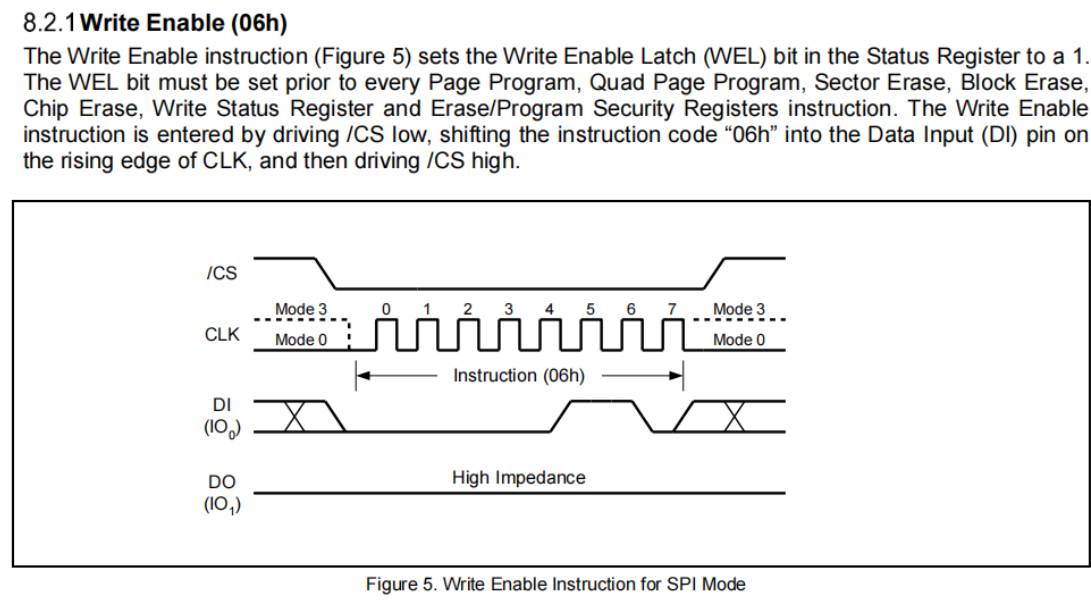

在 W25Q64JV 进行写入或擦除操作前，必须先执行 “ 写使能 ” 操作。写使能的流程如下：

发送写使能指令 0x06 向 Flash 发送 0x06 指令，使能后续的写/擦除操作。
轮询状态寄存器轮询状态寄存器1的 WEL（写使能锁存）位（位1）是否被置位，确保写使能成功。

这是最终要的一个操作，奠定了之后的一切写入和擦除操作。

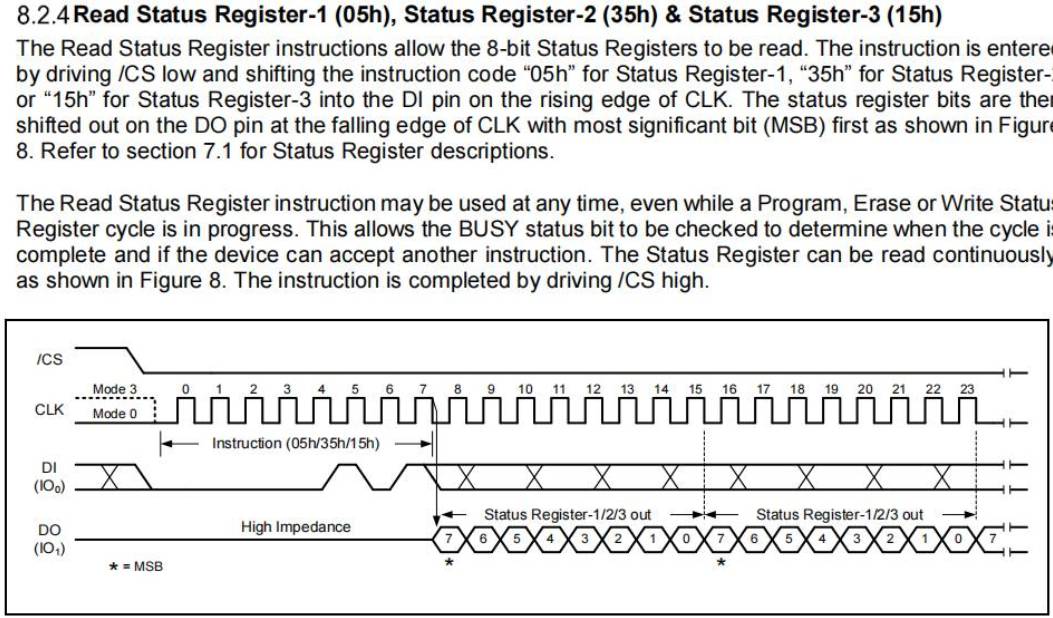

我们根据这个 Flash 数据手册中 8.2.4 的 Read Status Register-1 章节，可知 0x05 0x35 0x15 每个命令可以读取一个字节（8Bits）的数据，所以24bits的状态信息需要3个命令才能完全读取：

命令	对应的Bit位数
0x05	第0位到第7位（bit 0 ~ bit 7）
0x35	第8位到第15位（bit 8 ~ bit 15）
0x15	第16位到第24位（bit 16 ~ bit 23）

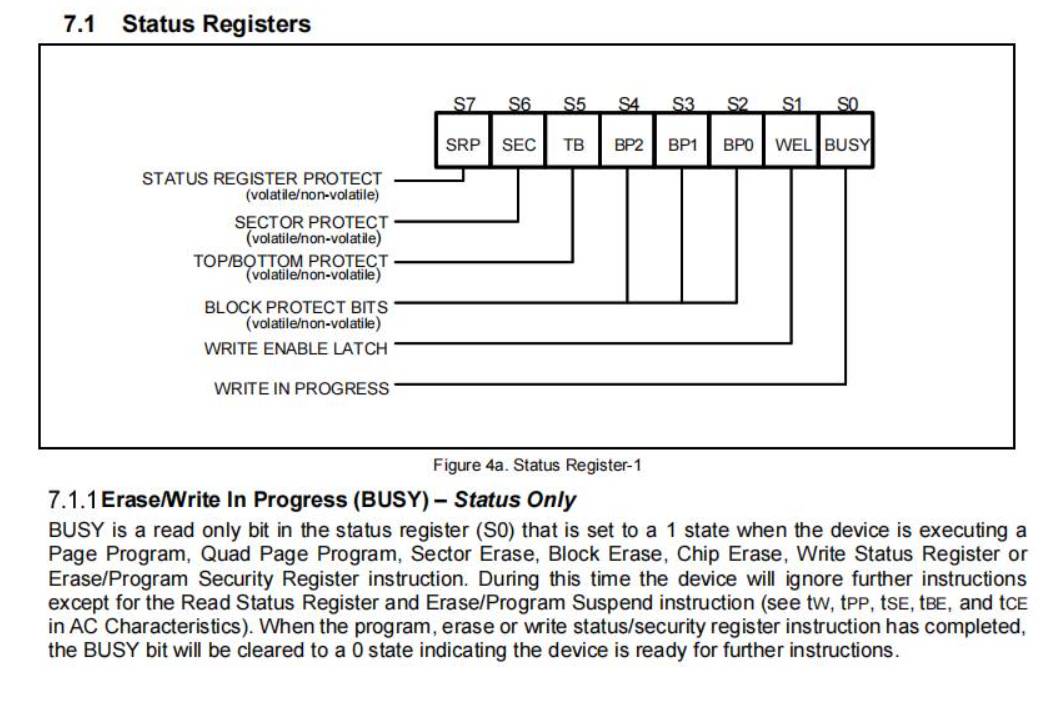

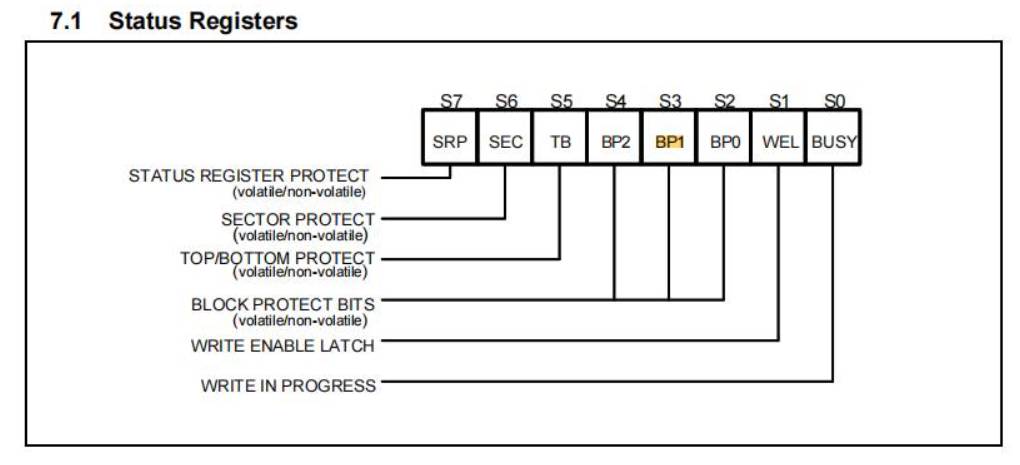

我们需要的是 WEL（写使能锁存）这个状态，所以我们查询 7.1 章节 Status Registers 表格可以看到 WEL 状态位于 S1 也就是位 1

所以我们只需要读状态寄存器的第一个字节即可，用 0x05 这个命令。

首先在 BSP\QuadSPI-W25Q64JV\bsp_qspi_w25q64jv.h 中定义相关的寄存器：

#define W25Q64JV_CMD_WRITE_ENABLE   0x06    /* 写使能 */#define W25Q64JV_CMD_READ_STATUS_1  0x05    /* 读取状态寄存器第0位到第7位（S0 ~ S7） */
#define W25Q64JV_CMD_READ_STATUS_2  0x35    /* 读取状态寄存器第8位到第15位（S8 ~ S15） */
#define W25Q64JV_CMD_READ_STATUS_3  0x15    /* 读取状态寄存器第16位到第23位（S16 ~ S23） */

在 BSP\QuadSPI-W25Q64JV\bsp_qspi_w25q64jv.c 中开始编写函数：

/******************************************************************* 函 数 名 称：QSPI_PollingWEL* 函 数 说 明：等待写使能位(WEL)被置位* 函 数 形 参：无* 函 数 返 回：0：成功 1：失败* 备       注：无
******************************************************************/
static int QSPI_PollingWEL(void)
{QSPI_CommandTypeDef FlashCMD = {0};QSPI_AutoPollingTypeDef FlashCFG = {0};FlashCMD.InstructionMode = QSPI_INSTRUCTION_1_LINE;     /* 一线指令模式 */FlashCMD.Instruction     = W25Q64JV_CMD_READ_STATUS_1;  /* 读取状态寄存器1命令 */FlashCMD.AddressMode     = QSPI_ADDRESS_NONE;           /* 无地址模式 */FlashCMD.DataMode        = QSPI_DATA_1_LINE;            /* 一线数据模式 */FlashCFG.Mask            = 0x02; /* 0000 0010 */         /* 只关心WEL位，关注位数为1的那一位 */FlashCFG.Match           = 0x02; /* 0000 0010 */         /* WEL位为1的时候退出轮询 */FlashCFG.MatchMode       = QSPI_MATCH_MODE_AND;          /* AND匹配模式 */FlashCFG.StatusBytesSize = 1;                            /* 状态寄存器1有1个字节 */FlashCFG.Interval        = 0x10;                         /* 轮询间隔为16个QSPI时钟周期 */FlashCFG.AutomaticStop   = QSPI_AUTOMATIC_STOP_ENABLE;   /* 自动停止轮询 */if (HAL_QSPI_AutoPolling(&hqspi, &FlashCMD, &FlashCFG, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) {return 1;}return 0;
}

功能：用于自动轮询的状态寄存器1（SR1，指令 0x05），等待 WEL（Write Enable Latch，位1）被置位，确保写使能命令已经生效。
实现流程
1. 构造 QSPI 命令结构体，设置为一线指令模式，指令为读取状态寄存器1（0x05），无地址，一线数据模式。
2. 构造自动轮询配置结构体，只关心 WEL 位（Mask=0x02），匹配条件为 WEL=1（Match=0x02），其它参数如轮询间隔、匹配模式等根据实际设置。
3. 调用 HAL_QSPI_AutoPolling 自动轮询芯片状态，直到 WEL 位被置位或超时。
4. 成功返回 0，失败返回 1。
典型用法：作为写使能命令后的状态确认步骤，确保芯片状态正确，避免后续写/擦除失败。

/******************************************************************* 函 数 名 称：QSPI_WriteEnable* 函 数 说 明：发送写使能命令，并等待WEL位被置位* 函 数 形 参：无* 函 数 返 回：0：成功 1：失败* 备       注：无
******************************************************************/
static int QSPI_WriteEnable(void)
{QSPI_CommandTypeDef FlashCMD = {0};FlashCMD.InstructionMode = QSPI_INSTRUCTION_1_LINE;     /* 一线指令模式 */FlashCMD.Instruction     = W25Q64JV_CMD_WRITE_ENABLE;   /* 写使能命令 */FlashCMD.AddressMode     = QSPI_ADDRESS_NONE;           /* 无地址模式 */FlashCMD.DataMode        = QSPI_DATA_NONE;              /* 无数据模式 *//* 发送写使能命令 */if (HAL_QSPI_Command(&hqspi, &FlashCMD, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) {return 1;}/* 等待WEL位被置位 */return QSPI_PollingWEL();
}

函数说明：用于向 Flash 芯片发送写使能命令（WREN，0x06），并等待写使能锁存位（WEL）被置位，以允许后续的写入或擦除操作。
实现流程
1. 构造 QSPI 命令结构体，设置为一线指令模式，指令为写使能命令（0x06），无地址、无数据模式。
2. 调用 HAL_QSPI_Command 发送写使能命令。
3. 命令发送成功后，调用 QSPI_PollingWEL 轮询状态寄存器，等待 WEL 位被置位（即写使能生效）。
4. 若整个过程成功，返回 0，否则返回 1。
典型用法：写入或擦除 Flash 前，需先调用此函数以保证芯片处于可写状态。

2、使能四线模式

Flash芯片上电默认是普通SPI模式，也没有使能四线读写，所以我们需要设置下Flash的模式。

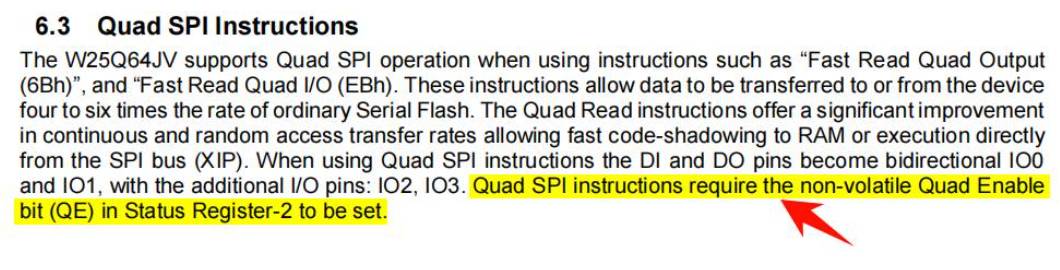

从Flash的数据手册中可知：若需使用QSPI四线读写，须先使能QE（Quad Enable）位。

从状态寄存器中可以得知：QE 的使能位在 24 个 Bit 中的第 9 位（S9）。

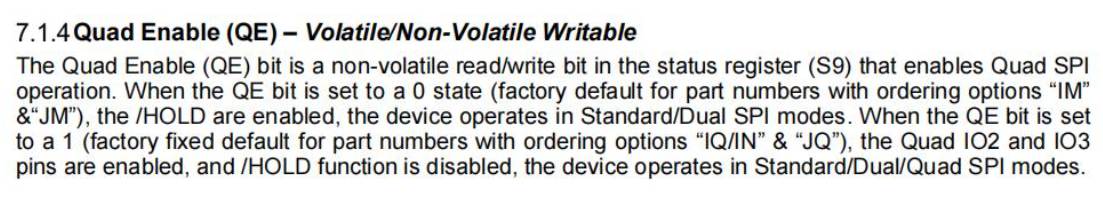

而且，我们看到 Volatile/Non-Volatile Writable 这个标志，说明 QE 位可通过非易失性（OTP）和易失性两种方式写入。通常使用非易失性写入（即掉电不丢失）。

所以我们可以将流程这样设计：

读取 SR2，检查 QE 是否已置位。
如果未置位，先写使能（WREN）。
写 SR2，把 QE 位置 1。
轮询 BUSY，等待操作完成。

我们查看 8.2.5 章节的 Write Status Register-1 (01h), Status Register-2 (31h) & Status Register-3 (11h) 看到，

写状态寄存器使用 0x01/0x31/0x11 这三个命令，分别对应的状态寄存器的位数是：

命令	对应的Bit位数
0x01	第0位到第7位（S0 ~ S7）
0x31	第8位到第15位（S8 ~ S15）
0x11	第16位到第24位（S16 ~ S23）

同时我们从这段文字中提取到了两个很重要的信息：

发送指令码 “ 01h / 31h / 11h ”必须事先执行一个标准的写使能（0x06）指令，设备才能接受写状态寄存器指令（状态寄存器位 WEL 必须等于1）。
易失性写入（掉电丢失）需要先执行 0x50 命令，执行易失性的写使能。
非易失性写入（掉电不丢失）需要先执行标准写使能 0x06 命令。
BUSY 状态在写状态寄存器的时候状态是 1，结束为 0。

我们继续查看状态寄存器表，发现了Flash擦除和页编程的时候都会使能这个寄存器

在 BSP\QuadSPI-W25Q64JV\bsp_qspi_w25q64jv.h 中定义写状态寄存器的命令：

#define W25Q64JV_CMD_WRITE_STATUS_1 0x01    /* 写状态寄存器第0位到第7位（S0 ~ S7） */
#define W25Q64JV_CMD_WRITE_STATUS_2 0x31    /* 写状态寄存器第8位到第15位（S8 ~ S15） */
#define W25Q64JV_CMD_WRITE_STATUS_3 0x11    /* 写状态寄存器第16位到第23位（S16 ~ S23） */

在 BSP\QuadSPI-W25Q64JV\bsp_qspi_w25q64jv.c 中开始编写函数：

/******************************************************************* 函 数 名 称：QSPI_WaitingBUSY* 函 数 说 明：等待BUSY位被置0，擦除和页编程的时候BUSY位会被置位1* 函 数 形 参：无* 函 数 返 回：0：成功 1：失败* 备       注：无
******************************************************************/
static int QSPI_WaitingBUSY(void)
{QSPI_CommandTypeDef FlashCMD = {0};QSPI_AutoPollingTypeDef PollCFG = {0};FlashCMD.InstructionMode    = QSPI_INSTRUCTION_1_LINE;      /* 一线指令模式 */FlashCMD.AddressSize        = QSPI_ADDRESS_24_BITS;         /* 24位地址 */FlashCMD.AlternateByteMode  = QSPI_ALTERNATE_BYTES_NONE;    /* 无交替字节 */FlashCMD.Instruction        = W25Q64JV_CMD_READ_STATUS_1;   /* 读取状态寄存器1命令 */FlashCMD.AddressMode        = QSPI_ADDRESS_NONE;            /* 无地址模式 */FlashCMD.DataMode           = QSPI_DATA_1_LINE;             /* 一线数据模式 */FlashCMD.SIOOMode           = QSPI_SIOO_INST_EVERY_CMD;     /* 每次传输都发指令 */FlashCMD.DummyCycles        = 0;                            /* 无需指令空闲周期 */PollCFG.Mask                = 0x01; /* 0000 0001 */         /* 只关心BUSY位，关注位数为1的那一位 */PollCFG.Match               = 0x00;                         /* BUSY位为0 */PollCFG.MatchMode           = QSPI_MATCH_MODE_AND;          /* AND匹配模式 */PollCFG.StatusBytesSize     = 1;                            /* 状态寄存器1有1个字节 */PollCFG.Interval            = 0x10;                         /* 轮询间隔为16个QSPI时钟周期 */PollCFG.AutomaticStop       = QSPI_AUTOMATIC_STOP_ENABLE;   /* 自动停止轮询 *//* 轮询BUSY位，会不断的查询目标寄存器的数值，直到BUSY位被置位 */if (HAL_QSPI_AutoPolling(&hqspi, &FlashCMD, &PollCFG, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK)return 1;return 0;
}

此函数的作用就是轮询等待状态寄存器中的 BUSY 位被置 0，也就是等待写入/擦除操作结束。

/******************************************************************* 函 数 名 称：QSPI_EnableQuadMode* 函 数 说 明：使能四线模式* 函 数 形 参：无* 函 数 返 回：0：成功 1：失败* 备       注：无
******************************************************************/
static int QSPI_EnableQuadMode(void)
{uint8_t Sr2 = 0;QSPI_CommandTypeDef FlashCMD = {0};/* 读 SR2 */FlashCMD.InstructionMode = QSPI_INSTRUCTION_1_LINE;         /* 一线指令模式 */FlashCMD.AddressMode     = QSPI_ADDRESS_NONE;               /* 无地址模式 */FlashCMD.DataMode        = QSPI_DATA_1_LINE;                /* 一线数据模式 */FlashCMD.Instruction     = W25Q64JV_CMD_READ_STATUS_2;      /* 读取状态寄存器2命令 */FlashCMD.NbData          = 1;                               /* 读取1个字节 */if (HAL_QSPI_Command(&hqspi, &FlashCMD, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) return 1;if (HAL_QSPI_Receive(&hqspi, &Sr2, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) return 1;/* 如果已经是四线模式，则直接返回 */if (Sr2 & 0x02) return 0; /* 写使能 */if (QSPI_WriteEnable() != 0) return 1;/* 写SR2 */uint8_t WriteSR2 = (Sr2 | 0x02);FlashCMD.Instruction = W25Q64JV_CMD_WRITE_STATUS_2;         /* 写状态寄存器2命令 */FlashCMD.DataMode    = QSPI_DATA_1_LINE;                    /* 一线数据模式 */FlashCMD.NbData      = 1;                                   /* 发送1个字节 */if (HAL_QSPI_Command(&hqspi, &FlashCMD, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) return 1;if (HAL_QSPI_Transmit(&hqspi, &WriteSR2, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) return 1;/* 等待BUSY位被清0 */return QSPI_WaitingBUSY();
}

此函数首先读取了 QE 的状态位判断是不是已经被置 1 ，如果已经置1则直接返回，否则使用相关的写入命令对QE位进行修改，然后等待写入结束（BUSY置0）。

3、读取ID

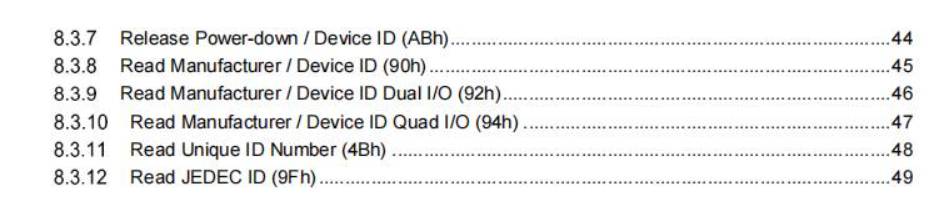

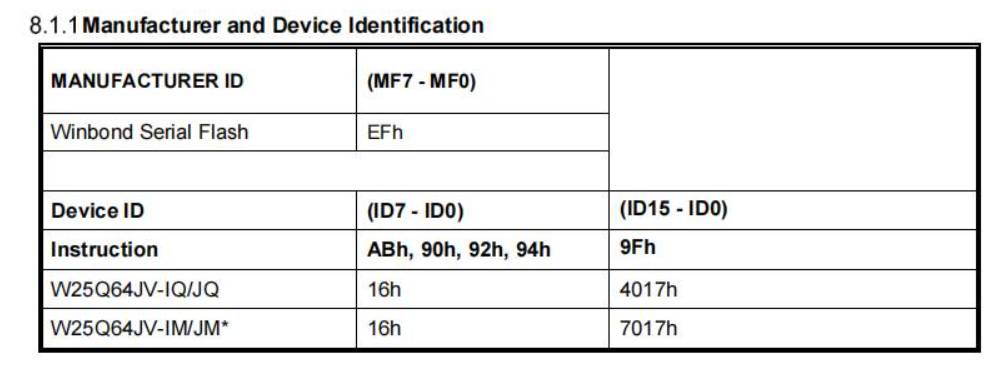

阅读 Flash 的数据手册，看到了ID定义表：

我们可以看到有好个类ID的读取命令：

其中读取最常使用 0x9F 命令，直接读取三个字节：厂家编号+设备编号+容量信息

首先在 BSP\QuadSPI-W25Q64JV\bsp_qspi_w25q64jv.h 中进行相关的定义：

#define W25Q64JV_CMD_READ_ID            0x9F    /* 读取器件ID */

在 BSP\QuadSPI-W25Q64JV\bsp_qspi_w25q64jv.c 中开始编写函数：

/******************************************************************* 函 数 名 称：QSPI_ReadFlashID* 函 数 说 明：读取Flash ID* 函 数 形 参：无* 函 数 返 回：0：成功 1：失败* 备       注：mid：制造商ID*             did：设备ID*             uid：用户ID
******************************************************************/
int QSPI_ReadFlashID(uint8_t *mid, uint8_t *did, uint8_t *uid)
{QSPI_CommandTypeDef FlashCMD = {0};uint8_t id[3] = {0};FlashCMD.InstructionMode    = QSPI_INSTRUCTION_1_LINE;      /* 一线指令模式 */FlashCMD.AddressSize        = QSPI_ADDRESS_24_BITS;         /* 24位地址 */FlashCMD.AlternateByteMode  = QSPI_ALTERNATE_BYTES_NONE;    /* 无交替字节 */FlashCMD.AddressMode        = QSPI_ADDRESS_NONE;            /* 无地址模式 */FlashCMD.DdrMode            = QSPI_DDR_MODE_DISABLE;        /* 关闭DDR模式 */FlashCMD.DdrHoldHalfCycle   = QSPI_DDR_HHC_ANALOG_DELAY;    /* DDR模式下的时钟延迟 */FlashCMD.Instruction        = W25Q64JV_CMD_READ_ID;         /* 读取器件ID命令 */FlashCMD.DataMode           = QSPI_DATA_1_LINE;             /* 一线数据模式 */FlashCMD.SIOOMode           = QSPI_SIOO_INST_EVERY_CMD;     /* 每次传输都发指令 */FlashCMD.NbData             = 3;                            /* 读取3个字节 */FlashCMD.DummyCycles        = 0;                            /* 无需指令空闲周期 *//* 发送读取ID命令 */if (HAL_QSPI_Command(&hqspi, &FlashCMD, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) {return 1;}/* 读取ID数据 */if (HAL_QSPI_Receive(&hqspi, id, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) {return 1;}/* 解析ID数据 */if (mid != NULL) *mid = id[0];if (did != NULL) *did = id[1];if (uid != NULL) *uid = id[2];return 0;
}

用于读取 Flash 芯片的器件 ID。通过发送读取ID命令（0x9F），获取芯片厂商、型号和容量信息，用于芯片识别和初始化自检。

mid：指向存放厂家ID的指针（Manufacturer ID）
did：指向存放器件型号ID的指针（Device ID）
uid：指向存放容量ID的指针（Unique ID/Memory Capacity）
三者均可为 NULL，若不需要某项ID可传 NULL

4、解除保护

这个其实不是非必要的，以防外一擦除或者写入的时候失败，我们设计的这个函数，每次在 Flash 的 Init 时运行一下即可。

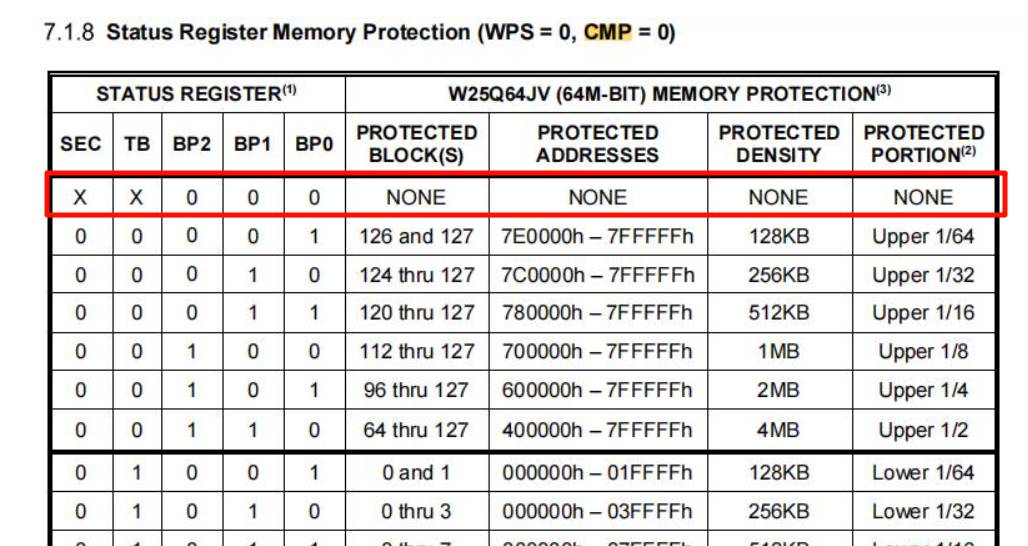

从 Flash 数据手册的这个表里面我们可以看到，无论CMP等于几，只要我们将BP0、BP1和BP2置0，那么所有的保护都会关闭（NONE）。

而 BP0、BP1和 BP2 在状态寄存器的 S2 ~ S4 位，而且是在第一个字节中。

小括号里提示了它可以掉电不丢失写入或掉电丢失写入。

我们这里直接掉电不丢失写入（非易失性写入）

在 BSP\QuadSPI-W25Q64JV\bsp_qspi_w25q64jv.c 中开始编写函数，用于检测并解除保护：

/******************************************************************* 函 数 名 称：QSPI_FlashUnprotect* 函 数 说 明：解除写保护* 函 数 形 参：无* 函 数 返 回：0：成功 1：失败* 备       注：无
******************************************************************/
static int QSPI_FlashUnprotect(void)
{uint8_t ReadSR1  = 0;uint8_t WriteSR1 = 0;QSPI_CommandTypeDef FlashCMD = {0};/* 读 SR1 */FlashCMD.InstructionMode = QSPI_INSTRUCTION_1_LINE;         /* 一线指令模式 */FlashCMD.AddressMode     = QSPI_ADDRESS_NONE;               /* 无地址模式 */FlashCMD.DataMode        = QSPI_DATA_1_LINE;                /* 一线数据模式 */FlashCMD.Instruction     = W25Q64JV_CMD_READ_STATUS_1;      /* 读取状态寄存器1命令 */FlashCMD.NbData          = 1;                               /* 读取1个字节 */if (HAL_QSPI_Command(&hqspi, &FlashCMD, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) return 1;if (HAL_QSPI_Receive(&hqspi, &ReadSR1, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) return 1;/* 将BP0、BP1和BP2置0（分别是SR1的S2/S3/S4位）*/WriteSR1 = (ReadSR1 & 0xE3); // 0xE3: 11100011/* 写使能 */if (QSPI_WriteEnable() != 0) return 1;/* 写SR1 */FlashCMD.Instruction = W25Q64JV_CMD_WRITE_STATUS_1;         /* 写状态寄存器1命令 */FlashCMD.DataMode    = QSPI_DATA_1_LINE;                    /* 一线数据模式 */FlashCMD.NbData      = 1;                                   /* 发送1个字节 */if (HAL_QSPI_Command(&hqspi, &FlashCMD, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) return 1;if (HAL_QSPI_Transmit(&hqspi, &WriteSR1, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) return 1;/* 等待BUSY位被清0 */return QSPI_WaitingBUSY();
}

用于解除 Flash 的写保护，具体做法是将状态寄存器1 (SR1) 的 Block Protect 位 BP0、BP1、BP2（分别对应 SR1 的 S2、S3、S4 位）全部置为 0，从而实现解锁或取消保护指定的存储区域。这个函数可以在BSP初始化的时候运行一下！

5、擦除命令

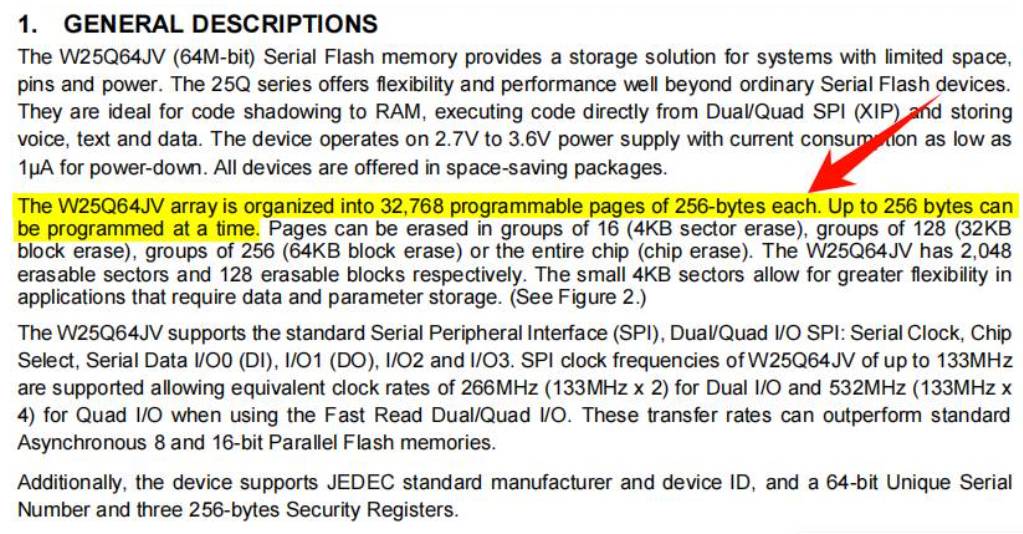

我们从Flash手册的开头 FEATURES 中可以了解到扇区的大小是 4KB，块是 32KB 或者 64KB 的，也就是我们操作扇区的时候，擦除起始地址必须是被目标4KB扇区整除的。

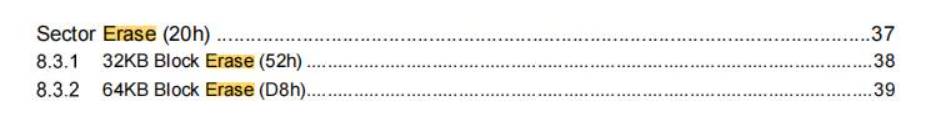

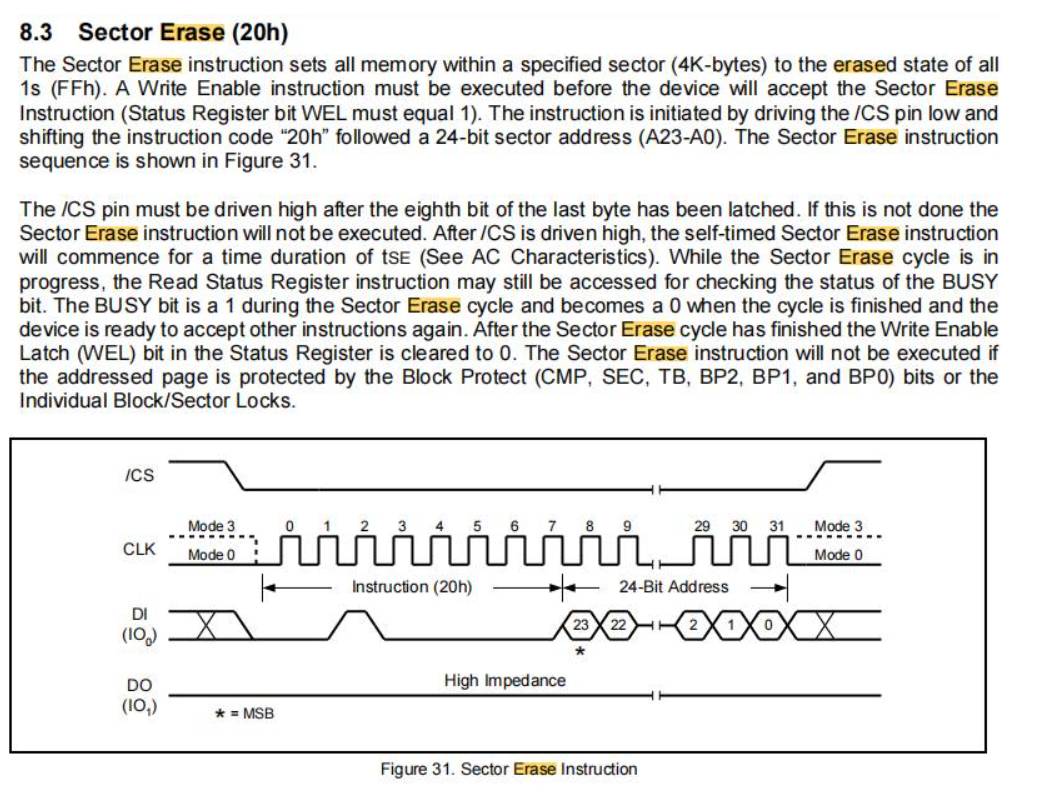

我们有这三个命令可以用，随便打开一个，继续查看具体的命令解释：

其中提到了三个点

必须先写使能，然后等待WEL标志被置位。
在擦除期间，可以查看 BUSY 标志位，当为 1 时还在擦除，为 0 时则完成擦除，可以用这个来判断擦除完成。
如果被设置为保护区域，那么擦除操作将无效。

其另外两个 32KB 和 64KB 的块擦除命令都几乎和这个三个点一致，所以我们针对这三个点进行代码的编写，首先是写使能，这个之前已经实现过了，而且里面还包含了WEL标志置位的等待函数。

接下来就可以编写具体的擦除函数了，首先在.h定义命令：

#define W25Q64JV_CMD_ERASE_SECTOR_4KB   0x20    /* 扇区擦除，擦除大小为 4KB */
#define W25Q64JV_CMD_ERASE_BLOCK_32KB   0x52    /* 块擦除，擦除大小为 32KB */
#define W25Q64JV_CMD_ERASE_BLOCK_64KB   0xD8    /* 块擦除，擦除大小为 64KB */

然后再 .c 中编写函数：

/******************************************************************* 函 数 名 称：QSPI_EraseFlashSector_4KB* 函 数 说 明：擦除4KB扇区* 函 数 形 参：无* 函 数 返 回：0：成功 1：失败* 备       注：startAddr必须能被4KB整除，因为分区基础是4KB的扇区。
******************************************************************/
int QSPI_EraseFlashSector_4KB(uint32_t startAddr)
{QSPI_CommandTypeDef FlashCMD = {0};/* 写使能 */if (QSPI_WriteEnable() != 0) return 1;FlashCMD.InstructionMode    = QSPI_INSTRUCTION_1_LINE;      /* 一线指令模式 */FlashCMD.AddressSize        = QSPI_ADDRESS_24_BITS;         /* 24位地址 */FlashCMD.AlternateByteMode  = QSPI_ALTERNATE_BYTES_NONE;    /* 无交替字节 */FlashCMD.DdrMode            = QSPI_DDR_MODE_DISABLE;        /* 关闭DDR模式 */FlashCMD.DdrHoldHalfCycle   = QSPI_DDR_HHC_ANALOG_DELAY;    /* DDR模式下的时钟延迟，因为关闭了DDR模式所以不管 */FlashCMD.Instruction        = W25Q64JV_CMD_ERASE_SECTOR_4KB;    /* 4KB扇区擦除命令 */FlashCMD.Address            = startAddr;                        /* 扇区地址，要确保能被目标扇区大小整除 */FlashCMD.AddressMode        = QSPI_ADDRESS_1_LINE;              /* 一线地址模式 */FlashCMD.DataMode           = QSPI_DATA_NONE;                   /* 不发送数据 */FlashCMD.SIOOMode           = QSPI_SIOO_INST_EVERY_CMD;         /* 每次传输都发指令 */FlashCMD.DummyCycles        = 0;                                /* 无需指令空闲周期 *//* 发送扇区擦除命令 */if (HAL_QSPI_Command(&hqspi, &FlashCMD, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) {return 1;}/* 等待BUSY位被清0 */return QSPI_WaitingBUSY();
}/******************************************************************* 函 数 名 称：QSPI_EraseFlashBlock_32KB* 函 数 说 明：擦除32KB块* 函 数 形 参：无* 函 数 返 回：0：成功 1：失败* 备       注：startAddr必须能被32KB整除，因为分区基础是32KB的块。
******************************************************************/
int QSPI_EraseFlashBlock_32KB(uint32_t startAddr)
{QSPI_CommandTypeDef FlashCMD = {0};/* 写使能 */if (QSPI_WriteEnable() != 0) return 1;FlashCMD.InstructionMode    = QSPI_INSTRUCTION_1_LINE;      /* 一线指令模式 */FlashCMD.AddressSize        = QSPI_ADDRESS_24_BITS;         /* 24位地址 */FlashCMD.AlternateByteMode  = QSPI_ALTERNATE_BYTES_NONE;    /* 无交替字节 */FlashCMD.DdrMode            = QSPI_DDR_MODE_DISABLE;        /* 关闭DDR模式 */FlashCMD.DdrHoldHalfCycle   = QSPI_DDR_HHC_ANALOG_DELAY;    /* DDR模式下的时钟延迟，因为关闭了DDR模式所以不管 */FlashCMD.Instruction        = W25Q64JV_CMD_ERASE_BLOCK_32KB;    /* 32KB块擦除命令 */FlashCMD.Address            = startAddr;                        /* 块地址，要确保能被目标块大小整除 */FlashCMD.AddressMode        = QSPI_ADDRESS_1_LINE;              /* 一线地址模式 */FlashCMD.DataMode           = QSPI_DATA_NONE;                   /* 不发送数据 */FlashCMD.SIOOMode           = QSPI_SIOO_INST_EVERY_CMD;         /* 每次传输都发指令 */FlashCMD.DummyCycles        = 0;                                /* 无需指令空闲周期 *//* 发送块擦除命令 */if (HAL_QSPI_Command(&hqspi, &FlashCMD, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) {return 1;}/* 等待BUSY位被清0 */return QSPI_WaitingBUSY();
}/******************************************************************* 函 数 名 称：QSPI_EraseFlashBlock_64KB* 函 数 说 明：擦除64KB块* 函 数 形 参：无* 函 数 返 回：0：成功 1：失败* 备       注：startAddr必须能被64KB整除，因为分区基础是64KB的块。
******************************************************************/
int QSPI_EraseFlashBlock_64KB(uint32_t startAddr)
{QSPI_CommandTypeDef FlashCMD = {0};/* 写使能 */if (QSPI_WriteEnable() != 0) return 1;FlashCMD.InstructionMode    = QSPI_INSTRUCTION_1_LINE;      /* 一线指令模式 */FlashCMD.AddressSize        = QSPI_ADDRESS_24_BITS;         /* 24位地址 */FlashCMD.AlternateByteMode  = QSPI_ALTERNATE_BYTES_NONE;    /* 无交替字节 */FlashCMD.DdrMode            = QSPI_DDR_MODE_DISABLE;        /* 关闭DDR模式 */FlashCMD.DdrHoldHalfCycle   = QSPI_DDR_HHC_ANALOG_DELAY;    /* DDR模式下的时钟延迟，因为关闭了DDR模式所以不管 */FlashCMD.Instruction        = W25Q64JV_CMD_ERASE_BLOCK_64KB;    /* 64KB块擦除命令 */FlashCMD.Address            = startAddr;                        /* 块地址，要确保能被目标块大小整除 */FlashCMD.AddressMode        = QSPI_ADDRESS_1_LINE;              /* 一线地址模式 */FlashCMD.DataMode           = QSPI_DATA_NONE;                   /* 不发送数据 */FlashCMD.SIOOMode           = QSPI_SIOO_INST_EVERY_CMD;         /* 每次传输都发指令 */FlashCMD.DummyCycles        = 0;                                /* 无需指令空闲周期 *//* 发送块擦除命令 */if (HAL_QSPI_Command(&hqspi, &FlashCMD, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) {return 1;}/* 等待BUSY位被清0 */return QSPI_WaitingBUSY();
}

用于擦除 Flash 芯片的一个区域，三个函数分别是 4KB、32KB 和 64KB 的大小区域。用户只需传入待擦除的扇区首地址，函数会完成整个擦除流程。

必须保证传入的 startAddr需要对齐擦除的区域大小，否则可能擦除到错误的区域。
擦除操作不可逆，数据会被彻底清除。

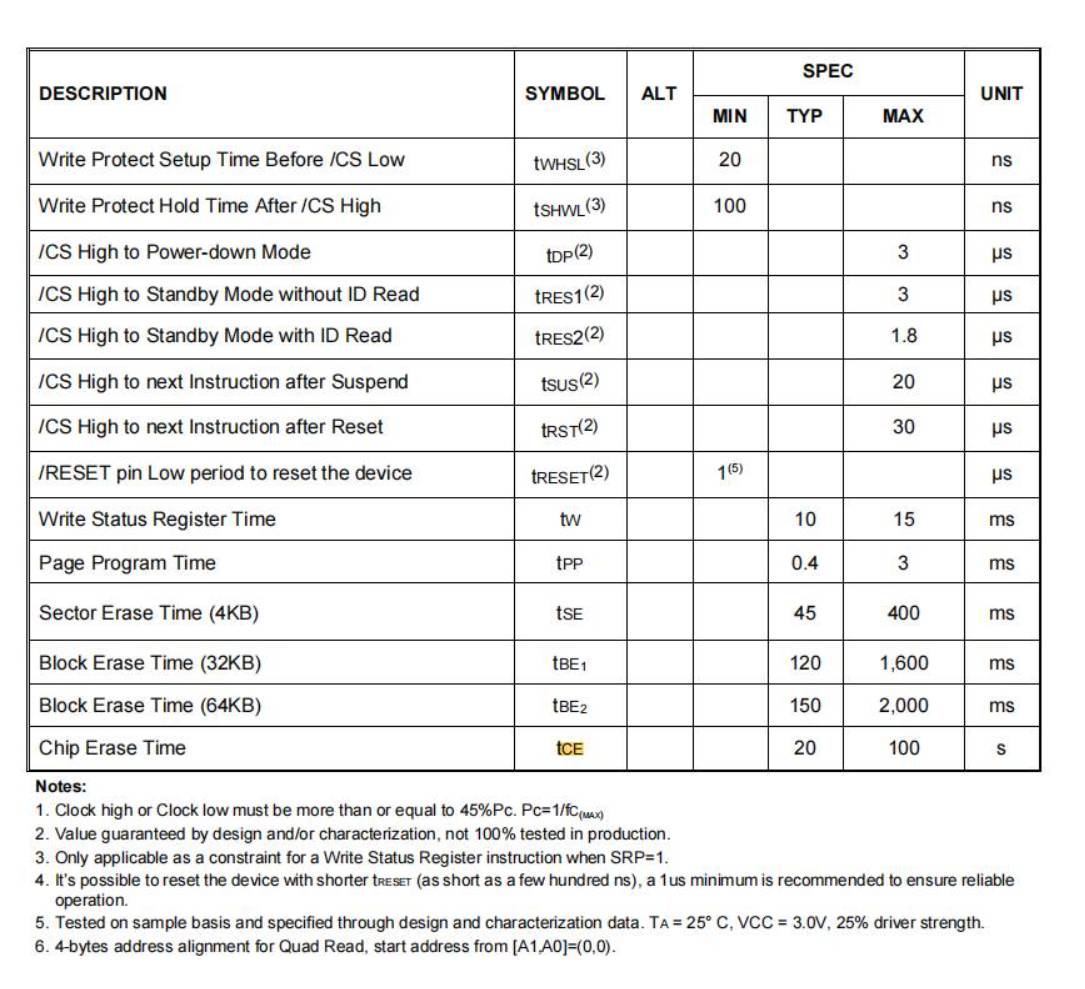

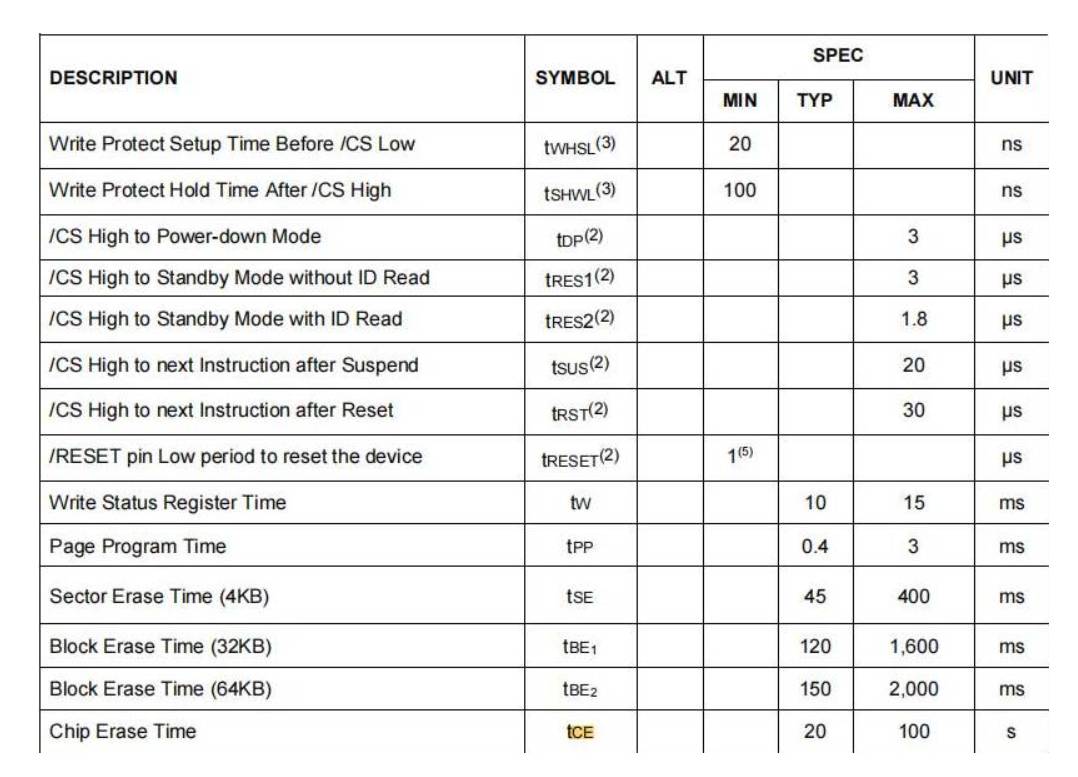

具体的擦除时间可以参照 Flash 的数据手册末尾表格

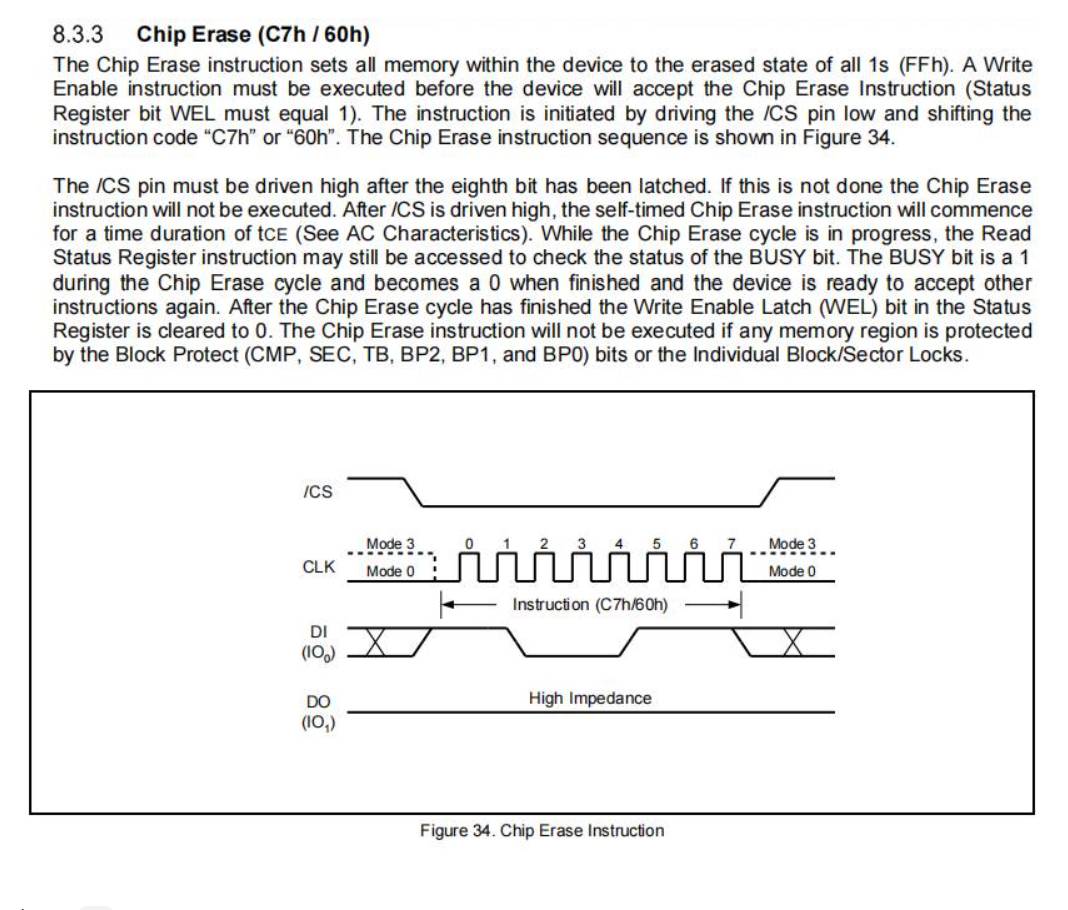

6、擦除整个芯片

整个操作很慢，所以一般情况下我们不使用，作为储备函数使用。

我们直接在 .h 中定义：

#define GD25Q64E_CMD_ERASE_CHIP         0xC7    /* 芯片全擦除 */

在 .c 中编写函数：

/******************************************************************* 函 数 名 称：QSPI_EraseFlashChip* 函 数 说 明：擦除整个芯片* 函 数 形 参：无* 函 数 返 回：0：成功 1：失败* 备       注：慎用，会擦除整个芯片，速度非常慢，大约需要几十秒！
******************************************************************/
int QSPI_EraseFlashChip(void)
{QSPI_CommandTypeDef FlashCMD = {0};/* 写使能 */if (QSPI_WriteEnable() != 0) { return 1; }FlashCMD.InstructionMode    = QSPI_INSTRUCTION_1_LINE;      /* 一线指令模式 */FlashCMD.AddressSize        = QSPI_ADDRESS_24_BITS;         /* 24位地址 */FlashCMD.AlternateByteMode  = QSPI_ALTERNATE_BYTES_NONE;    /* 无交替字节 */FlashCMD.DdrMode            = QSPI_DDR_MODE_DISABLE;        /* 关闭DDR模式 */FlashCMD.DdrHoldHalfCycle   = QSPI_DDR_HHC_ANALOG_DELAY;    /* DDR模式下的时钟延迟，因为关闭了DDR模式所以不管 */FlashCMD.Instruction        = W25Q64JV_CMD_ERASE_CHIP;      /* 全芯片擦除命令 */FlashCMD.Address            = 0;                            /* 无需传入地址 */FlashCMD.AddressMode        = QSPI_ADDRESS_1_LINE;          /* 一线地址模式 */FlashCMD.DataMode           = QSPI_DATA_NONE;               /* 不发送数据 */FlashCMD.SIOOMode           = QSPI_SIOO_INST_EVERY_CMD;     /* 每次传输都发指令 */FlashCMD.DummyCycles        = 0;                            /* 无需指令空闲周期 *//* 发送扇区擦除命令 */if (HAL_QSPI_Command(&hqspi, &FlashCMD, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK){return 1;}/* 等待 BUSY 位被清0 */return QSPI_WaitingBUSY();
}

这里我们不需要发送地址，也无需发送数据等待即可。

具体的擦除时间可以参照 Flash 的数据手册：

7、页编程（写入数据）

首先我们解释下页编程这个概念：

页编程（Page Program）是 NOR Flash 写入数据的基本单位。
Flash 芯片的存储空间被划分为若干 “ 页 ”（page），每一页通常是 256 字节。
一次编程操作最多只能向一个页写入（即每次最多写 256 字节，从页的起始地址到页的结束地址）。
如果写入数据跨越两个页，会自动在下一次编程命令中继续写入下一页。
页编程的好处：
- 可以高效地管理写入，减少对存储单元的损耗。
- 避免写入超出页界限导致数据错乱。

我们可以直接理解成写入操作即可。

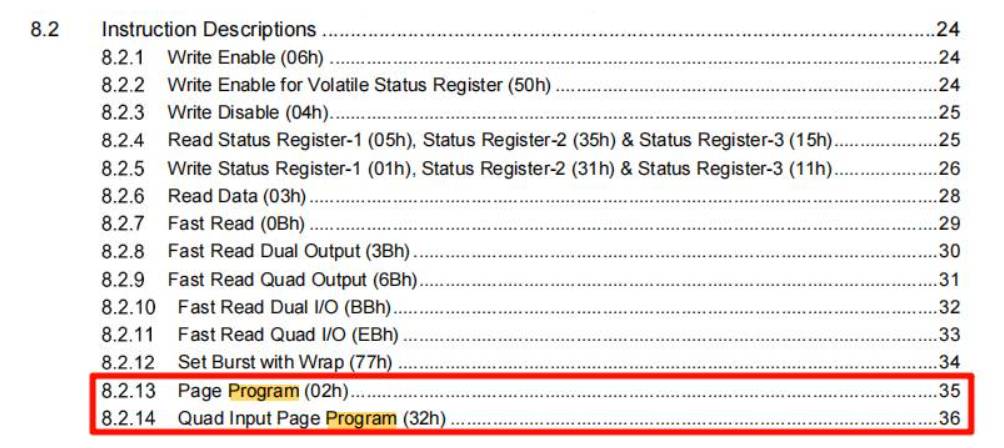

我们查看 Flash 的数据手册，可以看到有以下这些和页相关的命令：

0x02 (Page Program) 和 0x32 (Quad Page Program) 都是页编程命令，用于向 Flash 芯片写入（编程）数据。

0x02 (Page Program) ：用普通 SPI 总线写数据。
0x32 (Quad Input Page Program) ：用 QSPI 四线模式写数据（速度快）。

我们直接用快速四线写入命令（0x32）作为基本的写入操作，首先在 .h 定义：

#define W25Q64JV_CMD_PAGE_PROGRAM       0x02    /* 页编程 */
#define W25Q64JV_CMD_QUAD_PAGE_PROGRAM  0x32    /* 四线快速页编程（快速写入） */

然后在 .c 编写函数：

/******************************************************************* 函 数 名 称：QSPI_WriteFlash* 函 数 说 明：快速利用页编程写入Flash数据，标准页大小为256Byte。* 函 数 形 参：PageStartAddr：页起始地址，要确保能被256Byte整除*             pData：数据缓冲区指针*             totalSize：写入数据大小，最大不能超过256Byte* 函 数 返 回：0：成功 1：失败* 备       注：
******************************************************************/
int QSPI_WriteFlash(uint32_t PageStartAddr, uint8_t *pData, uint32_t totalSize)
{QSPI_CommandTypeDef FlashCMD = {0};/* 写使能 */if (QSPI_WriteEnable() != 0) return 1;FlashCMD.InstructionMode    = QSPI_INSTRUCTION_1_LINE;          /* 一线指令模式 */FlashCMD.AddressSize        = QSPI_ADDRESS_24_BITS;             /* 24位地址 */FlashCMD.AlternateByteMode  = QSPI_ALTERNATE_BYTES_NONE;        /* 无交替字节 */FlashCMD.DdrMode            = QSPI_DDR_MODE_DISABLE;            /* 关闭DDR模式 */FlashCMD.DdrHoldHalfCycle   = QSPI_DDR_HHC_ANALOG_DELAY;        /* DDR模式下的时钟延迟，因为关闭了DDR模式所以不管 */FlashCMD.AddressMode        = QSPI_ADDRESS_1_LINE;              /* 一线地址模式 */FlashCMD.DataMode           = QSPI_DATA_4_LINES;                /* 四线数据模式 */FlashCMD.SIOOMode           = QSPI_SIOO_INST_ONLY_FIRST_CMD;    /* 仅第一次传输时发送指令 */FlashCMD.DummyCycles        = 0;                                /* 无需指令空闲周期 */FlashCMD.Instruction        = W25Q64JV_CMD_QUAD_PAGE_PROGRAM;   /* 四线快速页编程命令 */FlashCMD.Address            = PageStartAddr;                    /* 页起始地址，要确保能被256Byte整除 */FlashCMD.NbData             = totalSize;                        /* 写入数据大小 *//* 发送页编程命令 */if (HAL_QSPI_Command(&hqspi, &FlashCMD, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) {return 1;}/* 发送数据 */if (HAL_QSPI_Transmit(&hqspi, pData, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) {return 1;}/* 等待 BUSY 位被清0 */return QSPI_WaitingBUSY();
}

8、读取数据

这算是整个 Flash 最重要的一个步骤，无论是后来的内存映射还是其他的操作，所有的操作都取决于整个读取的速度，我们直接开始看Flash的数据手册：

手册中有这样的几个命令，我们只关注快速读取（fast read），这样确保读取的速度最快！

官方命名	命令	解释
Read Data	0x03	最基本的读命令，直接用 SPI 一线模式读取数据。速度较慢，不带 Dummy 时钟。适合初始化、慢速场合。
Fast Read	0x0B	使用标准SPI模式（单线），但比标准“Read Data (03h)”多了一个“dummy cycle”（空时钟周期），以提高数据输出速度。
Fast Read Dual Output	0x3B	地址阶段仍然用单线SPI，但数据输出阶段用双线（Dual Output），即Flash的两个数据管脚（IO0/IO1）同时输出数据，数据传输速度加倍。
Fast Read Quad Output	0x6B	地址阶段用单线SPI，数据输出阶段用四线（Quad Output），即Flash的四个数据管脚（IO0~IO3）同时输出数据，速度提升到四倍。
Fast Read Dual I/O	0xBB	地址和数据阶段都用双线（IO0/IO1），不仅数据传输快，地址发送也快。
Fast Read Quad I/O	0xEB	地址和数据阶段都使用4根数据线（IO0~IO3）并行收发。速度最快！

我们直接使用【Fast Read Quad I/O】接口命令。

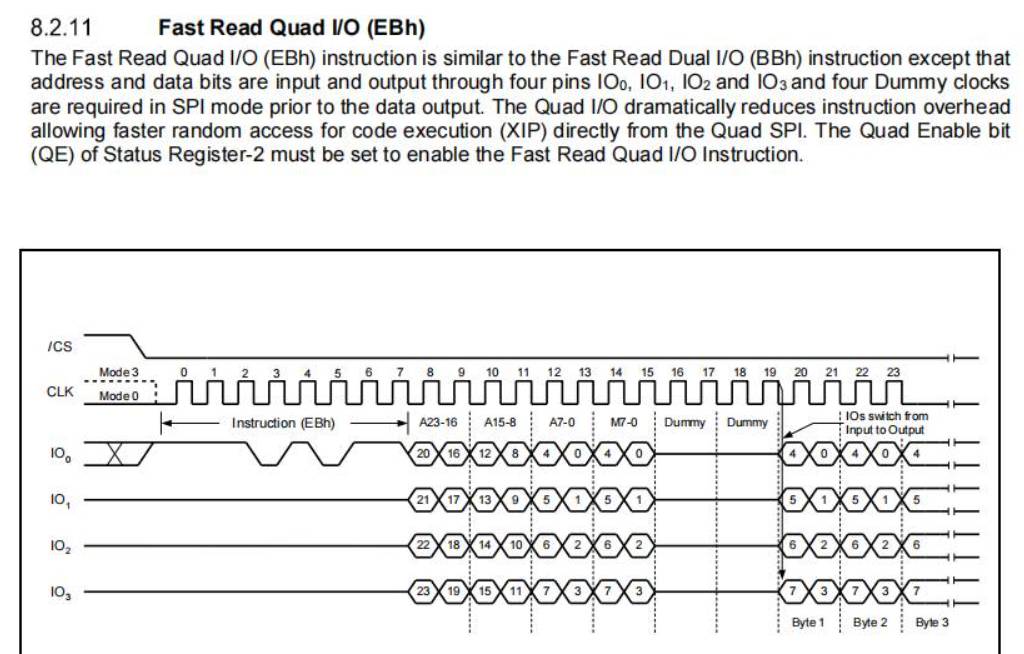

关于四线快速输入输出读取（0xEB）我们读取数据手册：

这都是 0xEB 这个命令下的语句，从中我们可以读出几个非常重要的信息：

需要使能QE位才能使用四线模式，使能QE之后用的是 1‑4‑4 Quad I/O：指令单线 - 地址四线 - 数据四线。
注意：QE = 1 只是允许Quad I/O，不等于直接使用 4-4-4 模式，也就是 4线指令-4线命令-4线数据

经过实际的代码测试其中有一个关键的参数 Dummy ，这是指令空闲时间，之前我们使用单线模式发送一些简单的命令，写入的速度没有达到读取的速度这么高，所以我们不怎么关注于这个参数，现在我们直接把速度拉满，任何一点小小的时序错误都不行。

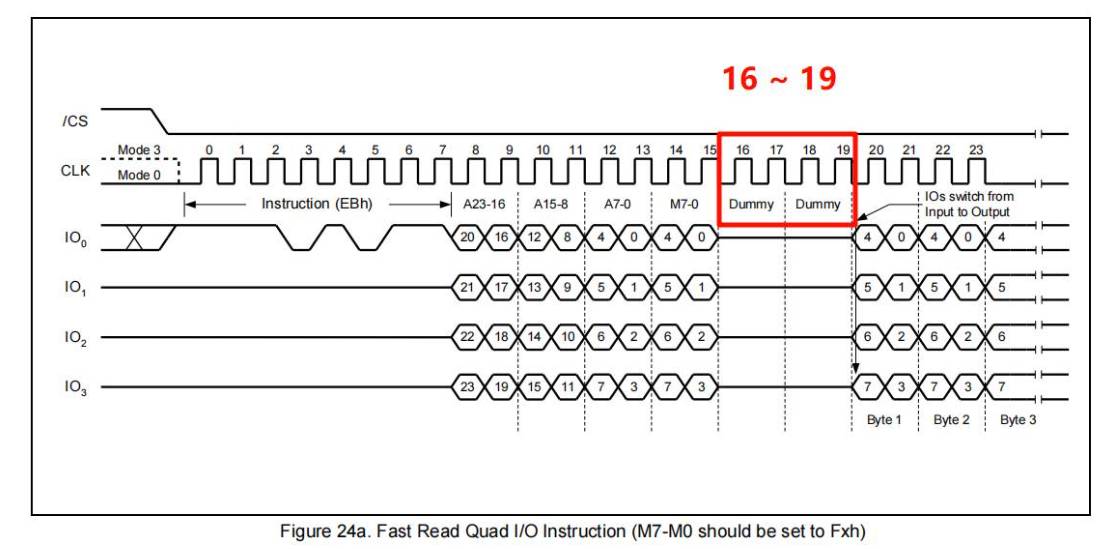

我们使用的是 0xEB 这个命令，查看这个命令的时许图：

对于 Fast Read Quad I/O (EBh) 指令，时序图清楚地显示：
- 在发送完指令和 24 位地址后，主控需要再发送 4个Dummy时钟周期，之后才能开始接收数据。
- 这 4 个 Dummy 周期是标准要求，无论SPI时钟多少，Dummy周期数量不变。

按照手册来说一般情况下需要选择的是 4

在 .h 中定义：

注意：QSPI_DUMMY_CYCLES_READ_QUAD 需要我们最后测试的时候进行调整。目前先设定默认 6。

#define DUMMY_CYCLES_FAST_READ_QUAD_IO  4       /* 四线快速I/O读取时的指令空闲周期数 */#define W25Q64JV_CMD_READ_DATA          0x03    /* 读取数据 */
#define W25Q64JV_CMD_FAST_READ          0x0B    /* 快速读取 */
#define W25Q64JV_CMD_FAST_READ_DUAL     0x3B    /* 双线快速读取 1-1-2 */
#define W25Q64JV_CMD_FAST_READ_QUAD     0x6B    /* 四线快速读取 1-1-4 */
#define W25Q64JV_CMD_FAST_READ_DUAL_IO  0xBB    /* 双线快速I/O读取 1-2-2 */
#define W25Q64JV_CMD_FAST_READ_QUAD_IO  0xEB    /* 四线快速I/O读取 1-4-4 */

在 .c 中编写函数：

/******************************************************************* 函 数 名 称：QSPI_ReadFlash* 函 数 说 明：快速读取Flash数据，可以超过标准页大小256Byte，不能超过Flash芯片的容量大小* 函 数 形 参：startAddr：数据起始地址*             pData：数据缓冲区指针*             totalSize：读取数据大小，可以大于标准页256Byte，不能超过Flash芯片容量* 函 数 返 回：0：成功 1：失败* 备       注：
******************************************************************/
int QSPI_ReadFlash(uint32_t startAddr, uint8_t *pData, uint32_t totalSize)
{QSPI_CommandTypeDef FlashCMD = {0};FlashCMD.DdrMode            = QSPI_DDR_MODE_DISABLE;            /* 关闭DDR模式 */FlashCMD.DdrHoldHalfCycle   = QSPI_DDR_HHC_ANALOG_DELAY;        /* DDR模式下的时钟延迟，因为关闭了DDR模式所以不管 */FlashCMD.InstructionMode    = QSPI_INSTRUCTION_1_LINE;          /* 一线指令模式 */FlashCMD.AddressMode        = QSPI_ADDRESS_4_LINES;             /* 四线地址模式 */FlashCMD.DataMode           = QSPI_DATA_4_LINES;                /* 四线数据模式 */FlashCMD.AlternateByteMode  = QSPI_ALTERNATE_BYTES_4_LINES;     /* 四线交替字节模式 */FlashCMD.AlternateBytesSize = QSPI_ALTERNATE_BYTES_8_BITS;      /* 8位交替字节 */FlashCMD.AlternateBytes     = 0x00;                             /* 模式字节 */FlashCMD.AddressSize        = QSPI_ADDRESS_24_BITS;             /* 24位地址 */FlashCMD.SIOOMode           = QSPI_SIOO_INST_EVERY_CMD;         /* 每次传输时发送指令 */FlashCMD.Instruction        = W25Q64JV_CMD_FAST_READ_QUAD_IO;   /* 四线快速I/O读取命令 1-4-4 */FlashCMD.Address            = startAddr;                        /* 读取数据的起始地址 */FlashCMD.NbData             = totalSize;                        /* 读取数据的大小 *//* 这个需要根据实际测试结果进行调整 */FlashCMD.DummyCycles        = DUMMY_CYCLES_FAST_READ_QUAD_IO;   /* 四线快速I/O读取时指令空闲周期数 *//* 发送命令 */if (HAL_QSPI_Command(&hqspi, &FlashCMD, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) {return 1;}/* 读取数据 */if (HAL_QSPI_Receive(&hqspi, pData, HAL_QSPI_TIMEOUT_DEFAULT_VALUE) != HAL_OK) {return 1;}return 0;
}

用于快速读取 Flash 数据，支持一次读取任意长度（可超过256字节页长），只要不超过芯片总容量。利用 QSPI 四线模式和“快速读”命令，大幅提升读取速度。

使用QSPI四线模式，速度远高于普通SPI读取（单线模式）。
支持跨页读取，不受256字节页长限制，适合大量数据一次性读取。
DummyCycles需要根据主控和Flash速度调整，否则容易读错数据。
适合固件升级、资源加载等对速度和批量数据有要求的场景。‍

测试程序编写

1、Debug串口重定向

/* retarget the C library printf function to the USART */
int fputc(int ch, FILE *f)
{HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, HAL_MAX_DELAY);return ch;
}

2、读写测试

/* Demo：测试 QSPI-Flash的读写步骤：1. 读取 JEDEC ID2. 擦除64K块 -> 写一页 (32字节)3. 直接读取数据查看相关的结果
*/
static void QSPI_TestReadWrite(void)
{
#define QSPI_TEST_ADDR  0x000000    /* 测试地址: 40KB处 (4KB对齐) */
#define QSPI_TEST_LEN   32          /* 测试数据长度 */uint8_t tx[QSPI_TEST_LEN];uint8_t rx[QSPI_TEST_LEN];uint32_t i;uint8_t mid=0, did=0, uid=0;/* 1. 读取 JEDEC ID */if (QSPI_ReadFlashID(&mid,&did,&uid) != 0) {printf("Read ID Fail\r\n");return;}printf("JEDEC ID: %02X %02X %02X\r\n", mid,did,uid);/* 准备写入数据模式递增 */for (i = 0; i < QSPI_TEST_LEN; i++) {tx[i] = (uint8_t)(0xA0 + i);}printf("Erase 4K Sector 0x%06X ...\r\n", QSPI_TEST_ADDR);if (QSPI_EraseFlashSector_4KB(QSPI_TEST_ADDR) != 0) { printf("Erase Fail\r\n"); return; }printf("Page Program...\r\n");printf("Writing %d bytes to address 0x%06X\r\n", QSPI_TEST_LEN, QSPI_TEST_ADDR);if (QSPI_WriteFlash(QSPI_TEST_ADDR,tx,QSPI_TEST_LEN) != 0) { printf("Program Fail\r\n"); return; }if (QSPI_ReadFlash(QSPI_TEST_ADDR, rx, QSPI_TEST_LEN) != 0) {printf("Read Flash Fail\r\n");return;}printf("TX:\r\n"); for(i = 0; i < QSPI_TEST_LEN; i++) { printf("%02X ", tx[i]); }printf("\r\n");printf("RX:\r\n"); for(i = 0; i < QSPI_TEST_LEN; i++) { printf("%02X ", rx[i]); }printf("\r\n");int diff = 0; for (i = 0; i < QSPI_TEST_LEN; i++) { if (tx[i] != rx[i]) { diff = 1; break; } }printf(diff?"COMPARE: FAIL\r\n":"COMPARE: OK\r\n");
}

main.c的代码如下：

/* USER CODE BEGIN Header */
/********************************************************************************* @file           : main.c* @brief          : Main program body******************************************************************************* @attention** Copyright (c) 2025 STMicroelectronics.* All rights reserved.** This software is licensed under terms that can be found in the LICENSE file* in the root directory of this software component.* If no LICENSE file comes with this software, it is provided AS-IS.********************************************************************************/
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "quadspi.h"
#include "usart.h"
#include "gpio.h"/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "bsp_qspi_w25q64jv.h"
#include <stdio.h>
#include <string.h>
/* USER CODE END Includes *//* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD *//* USER CODE END PTD *//* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD *//* USER CODE END PD *//* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM *//* USER CODE END PM *//* Private variables ---------------------------------------------------------*//* USER CODE BEGIN PV *//* USER CODE END PV *//* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */
static void QSPI_TestReadWrite(void);
void Simple_Delay_Ms(uint32_t ms);
/* USER CODE END PFP *//* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 *//* USER CODE END 0 *//*** @brief  The application entry point.* @retval int*/
int main(void)
{/* USER CODE BEGIN 1 *//* USER CODE END 1 *//* MCU Configuration--------------------------------------------------------*//* Reset of all peripherals, Initializes the Flash interface and the Systick. */HAL_Init();/* USER CODE BEGIN Init *//* USER CODE END Init *//* Configure the system clock */SystemClock_Config();/* USER CODE BEGIN SysInit *//* USER CODE END SysInit *//* Initialize all configured peripherals */MX_GPIO_Init();MX_QUADSPI_Init();MX_USART1_UART_Init();/* USER CODE BEGIN 2 *//* 初始化QSPI Flash */if (BSP_QSPI_W25Q64JV_Init() == 0) {printf("QSPI Flash initialized successfully!\r\n");/* 运行QSPI测试演示 */QSPI_TestReadWrite();} else {printf("QSPI Flash initialization failed!\r\n");}/* USER CODE END 2 *//* Infinite loop *//* USER CODE BEGIN WHILE */while (1){/* USER CODE END WHILE *//* USER CODE BEGIN 3 */// HAL_Delay(1000);HAL_GPIO_WritePin(USER_LED_GPIO_Port, USER_LED_Pin, GPIO_PIN_SET);}/* USER CODE END 3 */
}/*** @brief System Clock Configuration* @retval None*/
void SystemClock_Config(void)
{RCC_OscInitTypeDef RCC_OscInitStruct = {0};RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};/** Supply configuration update enable*/HAL_PWREx_ConfigSupply(PWR_LDO_SUPPLY);/** Configure the main internal regulator output voltage*/__HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE0);while(!__HAL_PWR_GET_FLAG(PWR_FLAG_VOSRDY)) {}/** Initializes the RCC Oscillators according to the specified parameters* in the RCC_OscInitTypeDef structure.*/RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;RCC_OscInitStruct.HSEState = RCC_HSE_ON;RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;RCC_OscInitStruct.PLL.PLLM = 5;RCC_OscInitStruct.PLL.PLLN = 192;RCC_OscInitStruct.PLL.PLLP = 2;RCC_OscInitStruct.PLL.PLLQ = 2;RCC_OscInitStruct.PLL.PLLR = 2;RCC_OscInitStruct.PLL.PLLRGE = RCC_PLL1VCIRANGE_2;RCC_OscInitStruct.PLL.PLLVCOSEL = RCC_PLL1VCOWIDE;RCC_OscInitStruct.PLL.PLLFRACN = 0;if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK){Error_Handler();}/** Initializes the CPU, AHB and APB buses clocks*/RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK|RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2|RCC_CLOCKTYPE_D3PCLK1|RCC_CLOCKTYPE_D1PCLK1;RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;RCC_ClkInitStruct.SYSCLKDivider = RCC_SYSCLK_DIV1;RCC_ClkInitStruct.AHBCLKDivider = RCC_HCLK_DIV2;RCC_ClkInitStruct.APB3CLKDivider = RCC_APB3_DIV2;RCC_ClkInitStruct.APB1CLKDivider = RCC_APB1_DIV2;RCC_ClkInitStruct.APB2CLKDivider = RCC_APB2_DIV2;RCC_ClkInitStruct.APB4CLKDivider = RCC_APB4_DIV2;if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_4) != HAL_OK){Error_Handler();}
}/* USER CODE BEGIN 4 *//* Demo：测试 QSPI-Flash的读写步骤：1. 读取 JEDEC ID2. 擦除64K块 -> 写一页 (32字节)3. 直接读取数据查看相关的结果
*/
static void QSPI_TestReadWrite(void)
{
#define QSPI_TEST_ADDR  0x000000    /* 测试地址: 40KB处 (4KB对齐) */
#define QSPI_TEST_LEN   32          /* 测试数据长度 */uint8_t tx[QSPI_TEST_LEN];uint8_t rx[QSPI_TEST_LEN];uint32_t i;uint8_t mid=0, did=0, uid=0;/* 1. 读取 JEDEC ID */if (QSPI_ReadFlashID(&mid,&did,&uid) != 0) {printf("Read ID Fail\r\n");return;}printf("JEDEC ID: %02X %02X %02X\r\n", mid,did,uid);/* 准备写入数据模式递增 */for (i = 0; i < QSPI_TEST_LEN; i++) {tx[i] = (uint8_t)(0xA0 + i);}printf("Erase 4K Sector 0x%06X ...\r\n", QSPI_TEST_ADDR);if (QSPI_EraseFlashSector_4KB(QSPI_TEST_ADDR) != 0) { printf("Erase Fail\r\n"); return; }printf("Page Program...\r\n");printf("Writing %d bytes to address 0x%06X\r\n", QSPI_TEST_LEN, QSPI_TEST_ADDR);if (QSPI_WriteFlash(QSPI_TEST_ADDR,tx,QSPI_TEST_LEN) != 0) { printf("Program Fail\r\n"); return; }if (QSPI_ReadFlash(QSPI_TEST_ADDR, rx, QSPI_TEST_LEN) != 0) {printf("Read Flash Fail\r\n");return;}printf("TX:\r\n"); for(i = 0; i < QSPI_TEST_LEN; i++) { printf("%02X ", tx[i]); }printf("\r\n");printf("RX:\r\n"); for(i = 0; i < QSPI_TEST_LEN; i++) { printf("%02X ", rx[i]); }printf("\r\n");int diff = 0; for (i = 0; i < QSPI_TEST_LEN; i++) { if (tx[i] != rx[i]) { diff = 1; break; } }printf(diff?"COMPARE: FAIL\r\n":"COMPARE: OK\r\n");
}/* retarget the C library printf function to the USART */
int fputc(int ch, FILE *f)
{HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, HAL_MAX_DELAY);return ch;
}/* 简易延时函数 */
void Simple_Delay_Ms(uint32_t ms)
{/* 系统时钟为480MHz，每个循环大约消耗几个时钟周期 *//* 这个值需要根据实际系统频率和编译器优化级别调整 */volatile uint32_t delay_count = ms * 120000;  /* 大概1ms的延时 */while (delay_count--) {__NOP();}
}/* USER CODE END 4 *//*** @brief  This function is executed in case of error occurrence.* @retval None*/
void Error_Handler(void)
{/* USER CODE BEGIN Error_Handler_Debug *//* User can add his own implementation to report the HAL error return state */__disable_irq();while (1){}/* USER CODE END Error_Handler_Debug */
}
#ifdef USE_FULL_ASSERT
/*** @brief  Reports the name of the source file and the source line number*         where the assert_param error has occurred.* @param  file: pointer to the source file name* @param  line: assert_param error line source number* @retval None*/
void assert_failed(uint8_t *file, uint32_t line)
{/* USER CODE BEGIN 6 *//* User can add his own implementation to report the file name and line number,ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) *//* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

下载程序之后，查看串口Debug输出的数据我们可以发现，TX 和 RX 的数据是一致的，也就是说明读取和写入的内容完全OK！
