软考中级习题与解答——第十三章_数据库分析与设计（2）

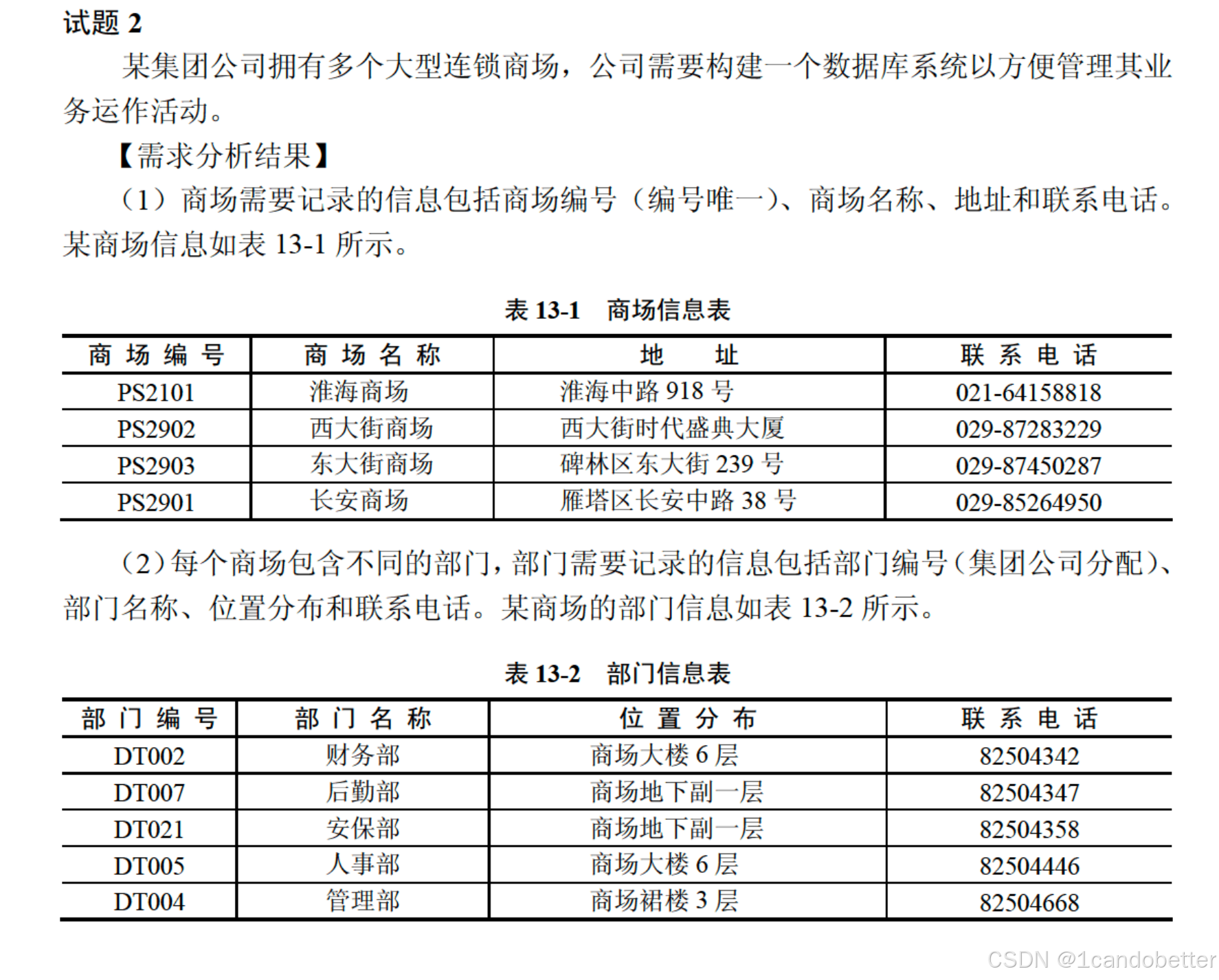

例题2

1、问题汇总

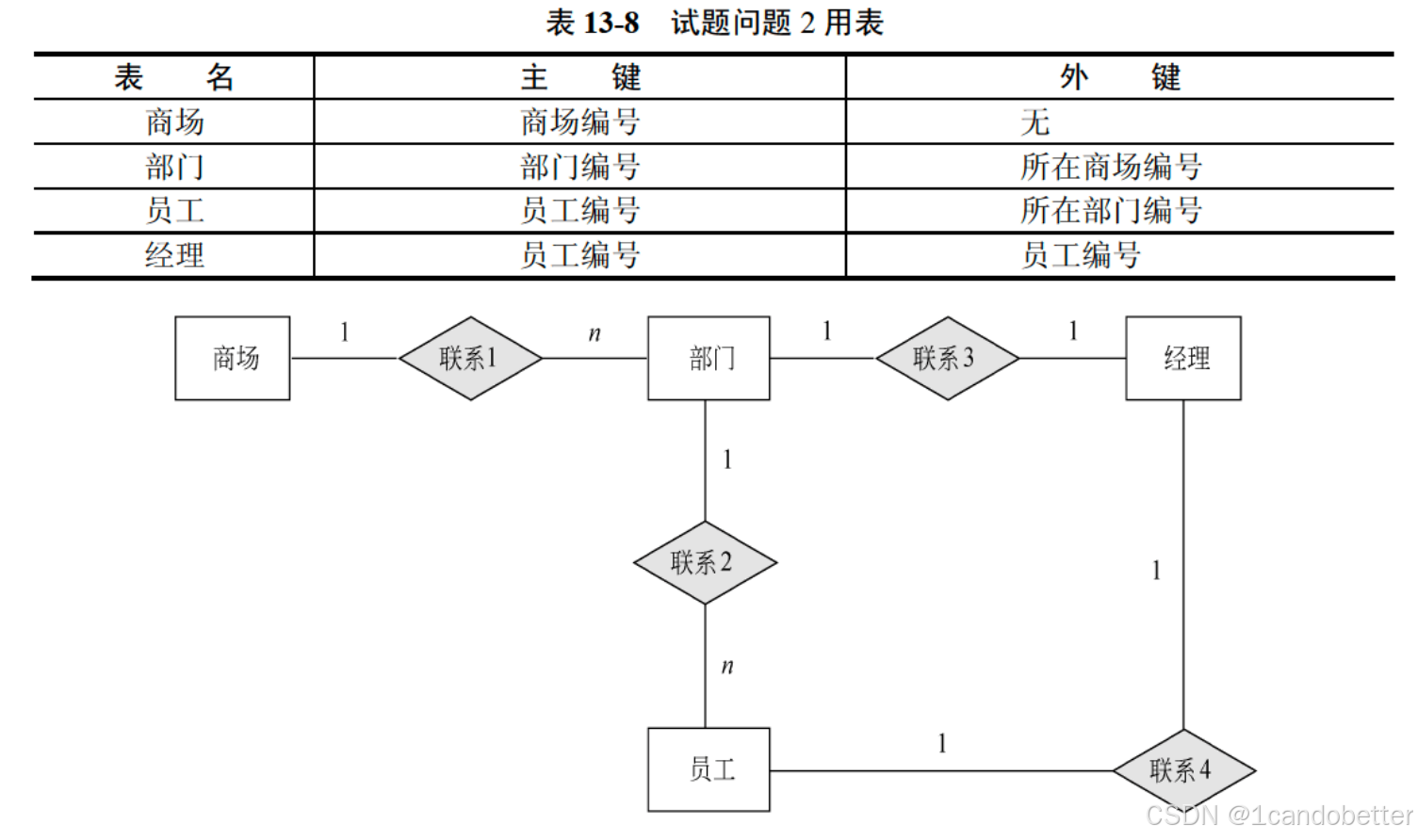

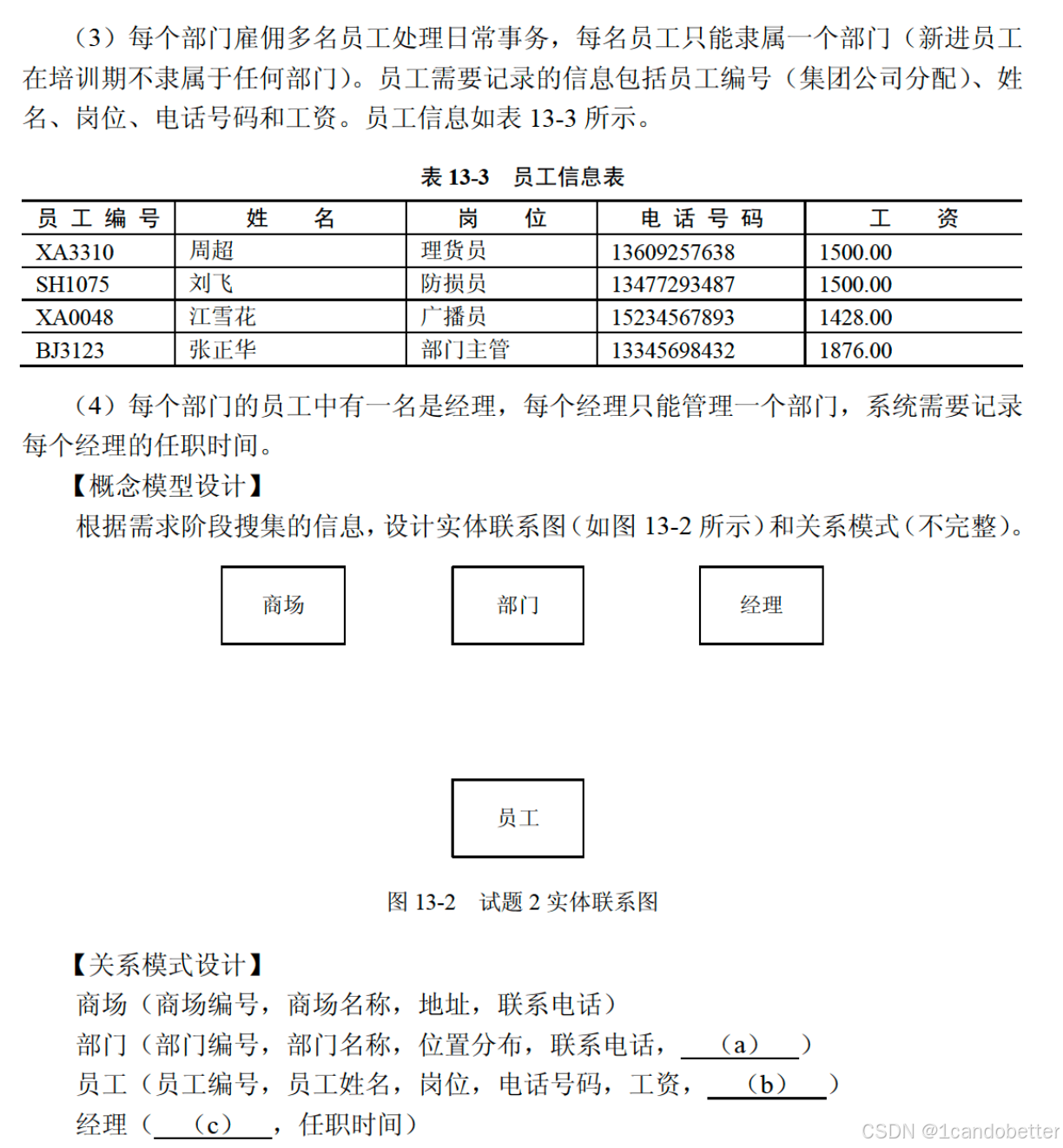

2、【问题1】根据问题描述，补充 4个联系，完善图13-2所示的实体联系图。联系名可用：联系1、联系2、联系3、联系4，联系类型分为：1:1、1:n、m:n。

3、【问题2】根据实体联系图，将关系模式中的空 (a)～(c) 补充完整。分别给出部门、员工和经理关系模式的主键和外键

（a）所在商场编号

（b）所在部门编号

（c）员工编号

4、【问题3】为了使商场有紧急事务时能联系到轮休的员工，要求：每位员工必须且只能登记一位紧急联系人的姓名和联系电话。不同的员工可以登记相同的紧急联系人。则在图13-2中还需添加的实体是 ______，该实体和图13-2中的员工存在 ______ 联系（填写联系类型）。给出该实体的关系模式。

（1）紧急联系人

（2）1:n

关系模式为紧急联系人（紧急联系人编号，姓名，联系电话）
