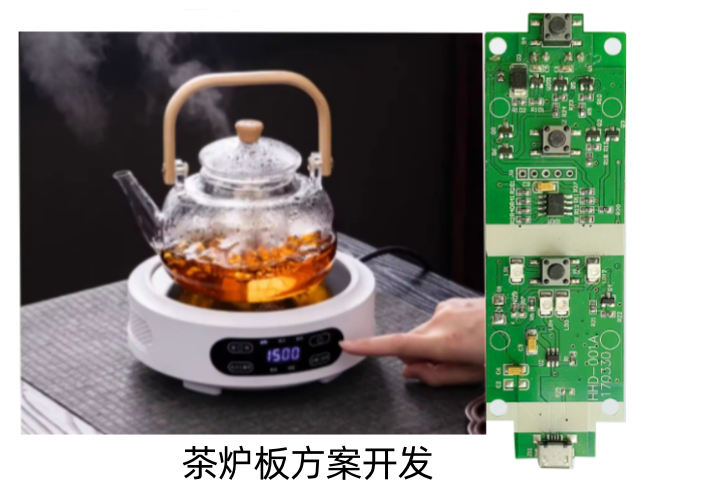

电茶炉方案开发，茶炉板MCU控制方案分析

电茶炉MCU方案其MCU是实现精准温控、多段程序和安全保护的核心大脑。

电茶炉核心功能与需求分析
电茶炉的MCU方案必须围绕以下核心需求构建：
1. 精准温度控制：
·传感器：使用NTC热敏电阻或热电偶。MCU需要高精度的ADC来读取温度。
·控制算法：需要实现PID算法或更先进的模糊控制算法，来平滑控制加热功率，避免温度过冲或振荡。
2. 加热控制：
·执行器：控制继电器或固态继电器来通断大电流加热盘。对于高档产品，会采用可控硅进行无级调功。
3.多段位智能编程：
·针对不同茶叶（绿茶、红茶、乌龙茶、普洱茶）设置不同的保温温度曲线。
·MCU需要足够的存储空间来存储多个预置程序。
4. 人机交互:
·显示：LED数码管、LCD段码屏或TFT彩色屏幕，用于显示温度、时间、工作模式。
·输入：机械按键、电容触摸按键或旋转编码器，用于设定温度和模式。

5.安全保护：
·干烧保护：通过温度传感器逻辑判断。
·过热保护：硬件热熔断器+软件温度双重保护。
·沸点识别、空载保护、跷盖保护等。
6. 其他功能：
·定时启动、预约。
·手机App互联、语音控制。
·水泵控制(针对上水式茶炉）。

MCU方案选型：(从基础到高端）

方案一：基础经济型方案（普通电热水壶升级版）
适用于功能单一的保温电水壶，实现煮沸、保温等基本功能。
·推荐MCU：国产8位MCU或入门级32位MCU。

国产8位MCU：成本低，但处理能力和外设有限。

国产ARMCortex-M0内核MCU：这是当前更主流的选择，性价比远超8位MCU。

工作原理：
CU通过ADC采集NTC的电压值，换算成温度。
·采用简单的“迟滞比较“法或简单的P控制：如果温度低于设定值-1度，开启加热；高于设定值+1度，停止加热。
·通过IO口直接驱动继电器（需加三极管放大）。
·驱动LED数码管或几个LED指示灯。
·优点：成本最低，电路和软件简单。
·缺点：控温不精准（有波动），功能单一，无法实现复杂程序。

方案二：主流高性能方案（主流智能茶艺炉）
这是目前市场上中高端电茶炉最常见的方案，能完美实现精准控温和多段编程。
·推荐MCU：国产ARM Cortex-M3/M4内核MCU 或高性能M0+MCU。

为何需要更高性能？
·运行PID算法：需要MCU有较强的计算能力来实时计算P、1、D三个参数，实现快速、平稳、无静差的控温。
·丰富的通信接口：可能需要UART连接Wi-Fi/蓝牙模块，I2C连接高精度ADC或EEPROM存储用户设置。
·更多的定时器：需要高级PWM定时器来驱动可控硅进行相位角调功，实现无极调压。

更复杂的UI：驱动段码LCD或小尺寸TFT屏，处理触摸按键。

优点：性能强大，控温精准，功能丰富，用户体验好。

方案三：高端互联与智能化方案
面向顶级茶艺炉或全屋智能家电生态。
·推荐MCU：国产双核MCU 或 MCU+协处理器或无线SoC。

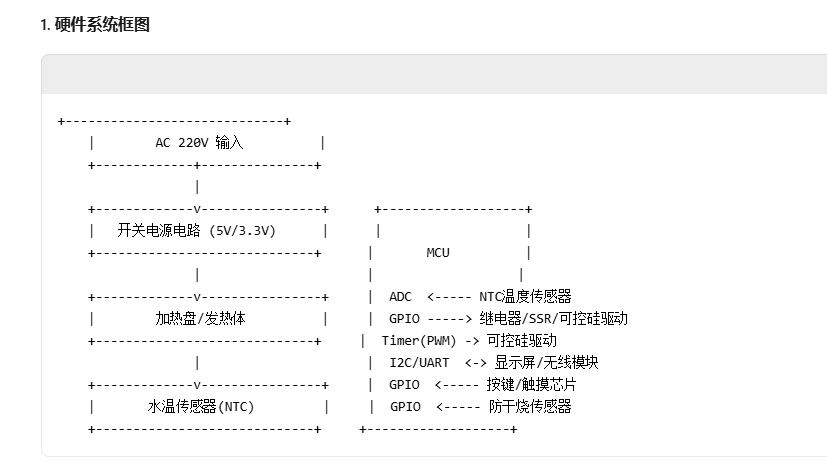

系统框架

总结与注意事项
·安全性第一：电茶炉是强电设备，软件和硬件设计必须将安全放在首位。硬件保护电路（如热熔断器）必不可少，不能完全依赖软件。
·性能权衡：如果产品需要复杂的控制算法和流畅的交互，强烈建议选择国产32位ARMCortex-M系列MCU。8位MCU在成本和简单应用上仍有市场，但32位MCU已是绝对主流。
·认证需求：产品需要过3C、UL等认证，对MCU的ESD、EMC性能有要求，选型时需考虑芯片的抗干扰能力。
