Marin说PCB之POC电路layout设计仿真案例---13
测试FAKRA接口上的红色左上_RX1_96724F_FAKRA_3的S参数的测试结果如下：

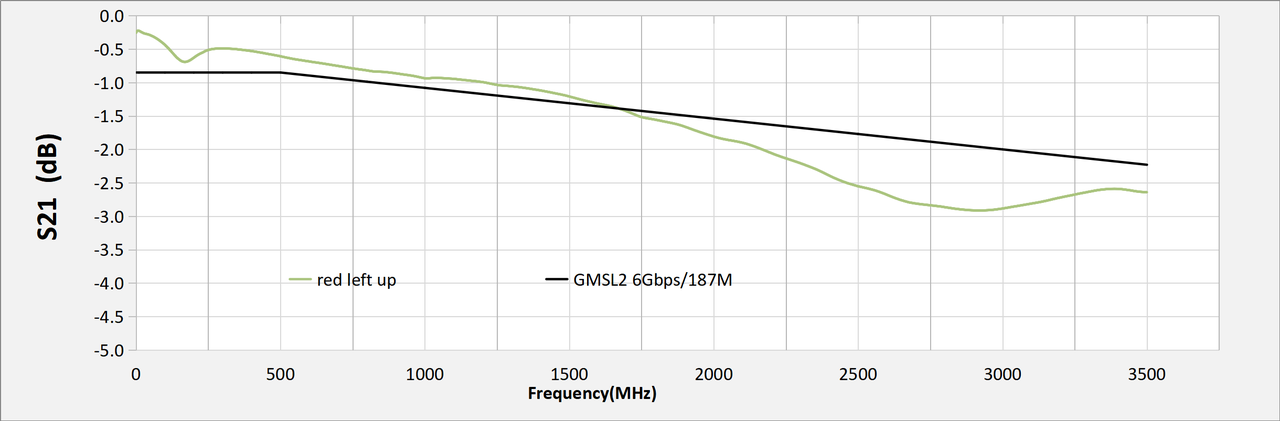

IL:

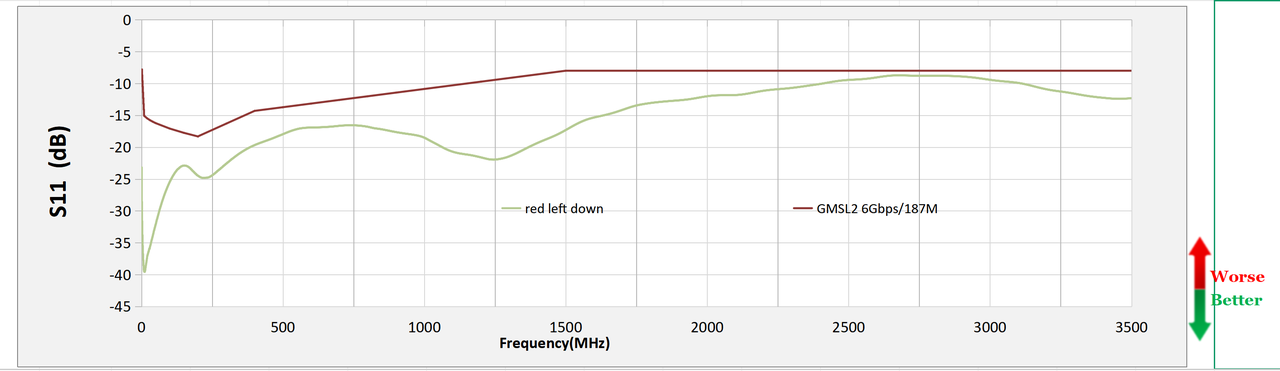

RL:
二，RX1_96724F_FAKRA_3的仿真的结果：这次导入FAKRA器件的S参数模型后，去看下其仿真结果比对：

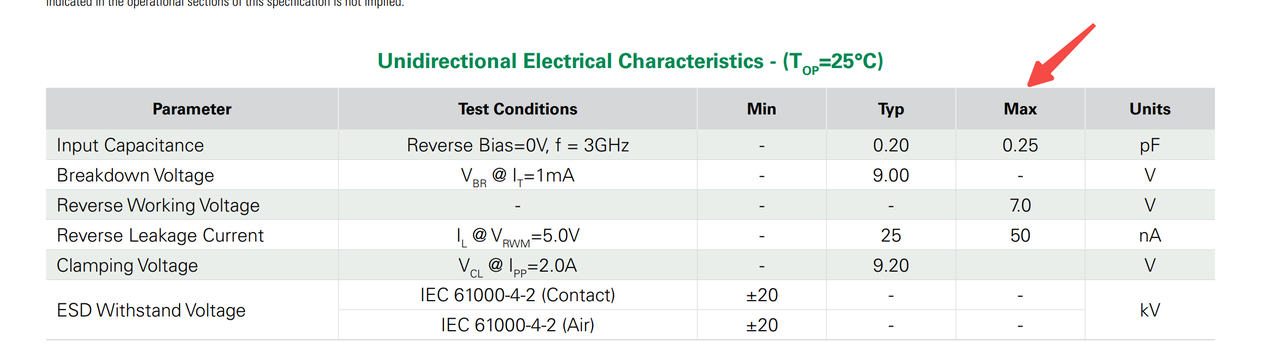

注释：只是添加了ESD的寄生电容数值，并不是真正的器件的S参数。

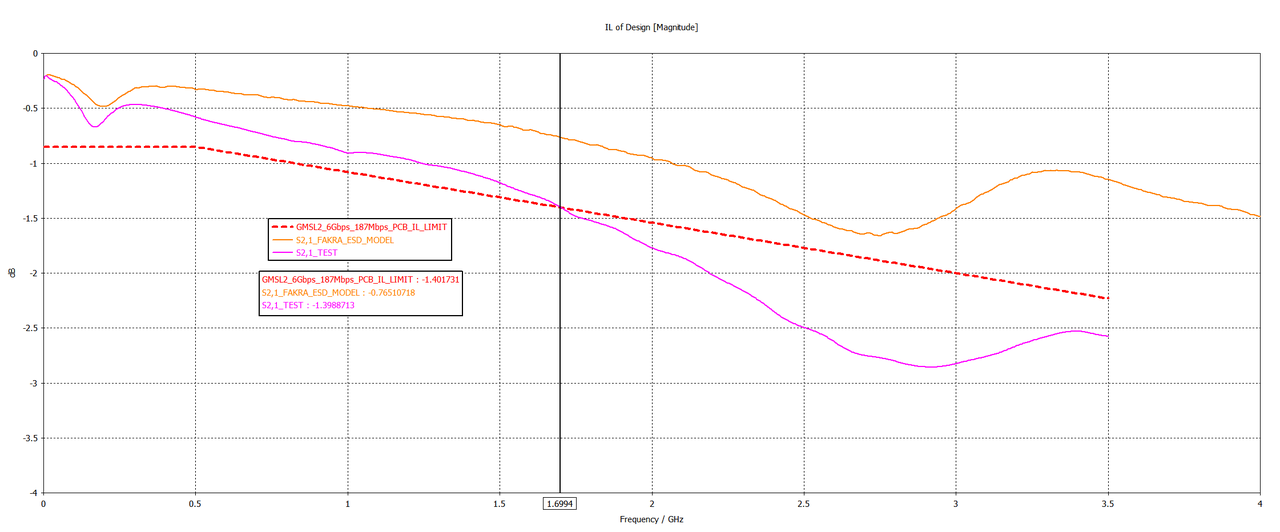

IL:

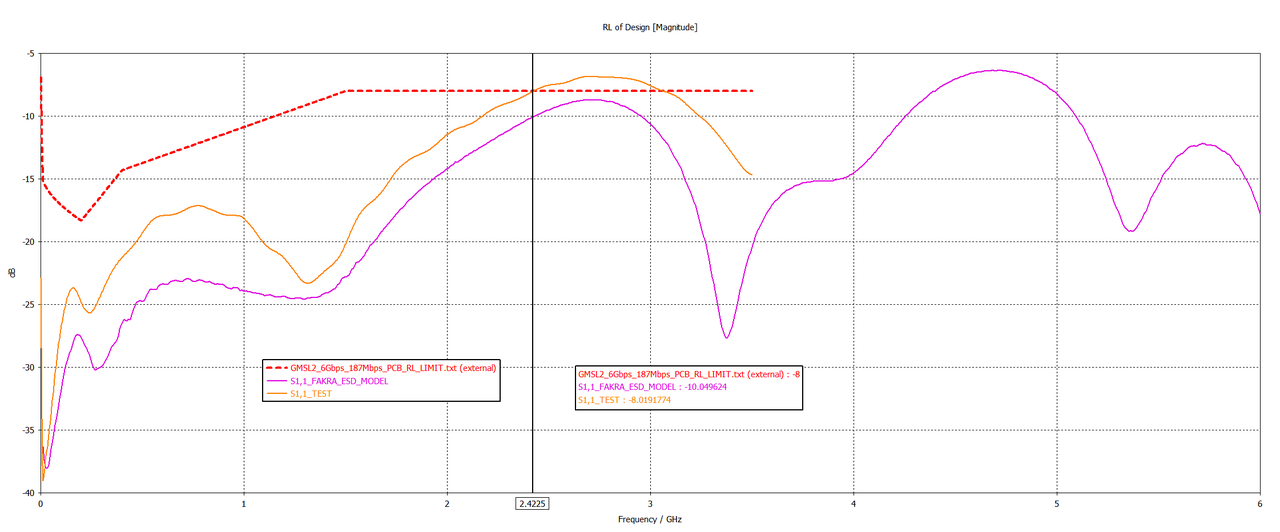

RL:
通过上面的两个实际测试和仿真的结果比对我们很容易发现：RX1_96724F_FAKRA_3的IL在高频段大概是1.7GHz后面的时候都是超过了GMSL2协议限值曲线的，RL在2.45GHz--3GHz这个频段之间也是不过的。
三，但是实际上我们的软件配置的GMSL的带宽是不到6Gbps的，我们需要重新改下GMSL的限值曲线的数值。

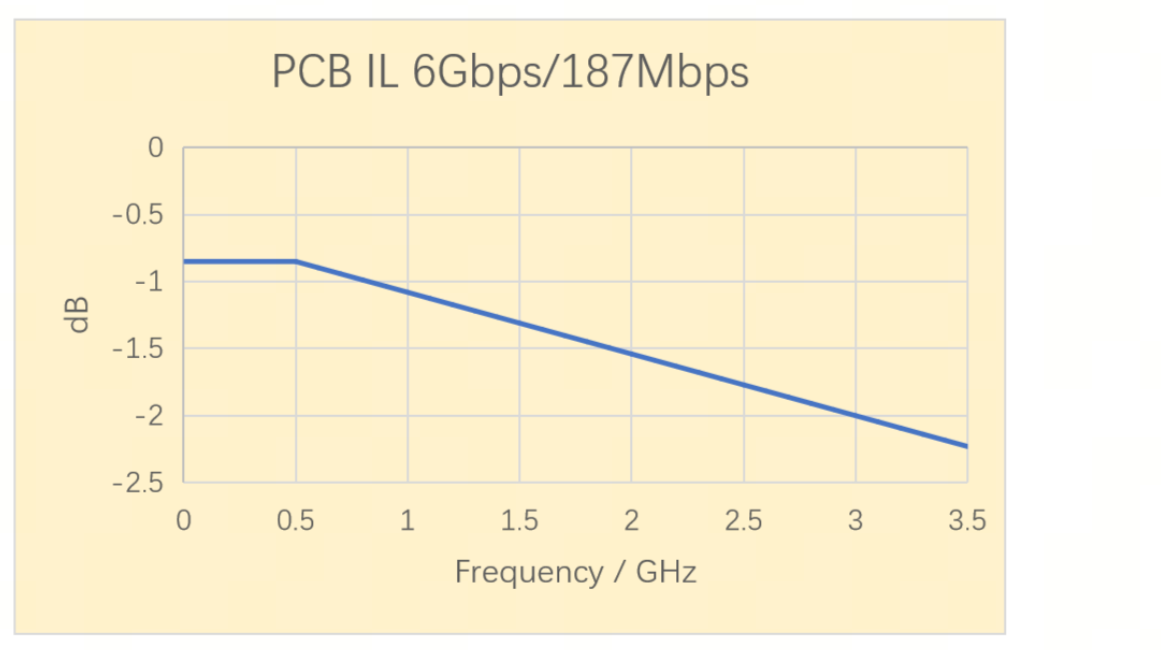

GMSL走线上的6Gbps/187Mbps---IL的限值要求：

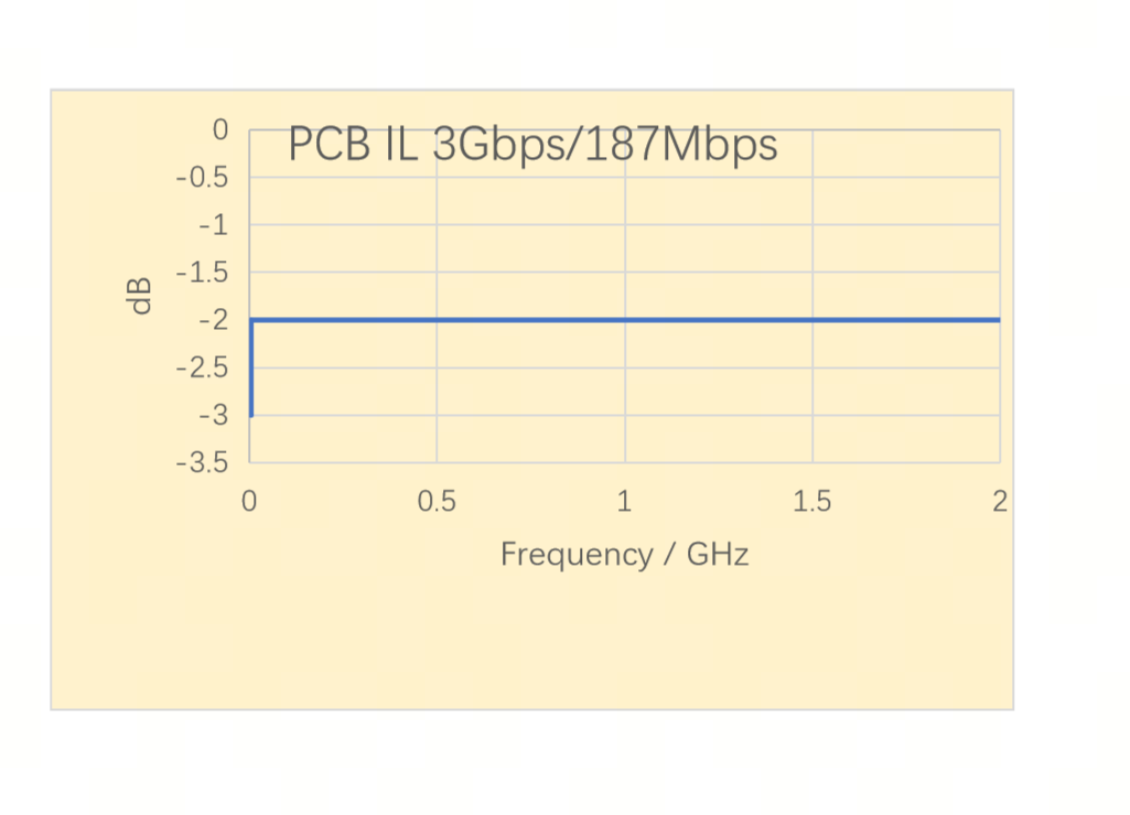

把上面的6Gbps/187Mbps改为下面的3Gbps/187Mbps---IL限值要求：

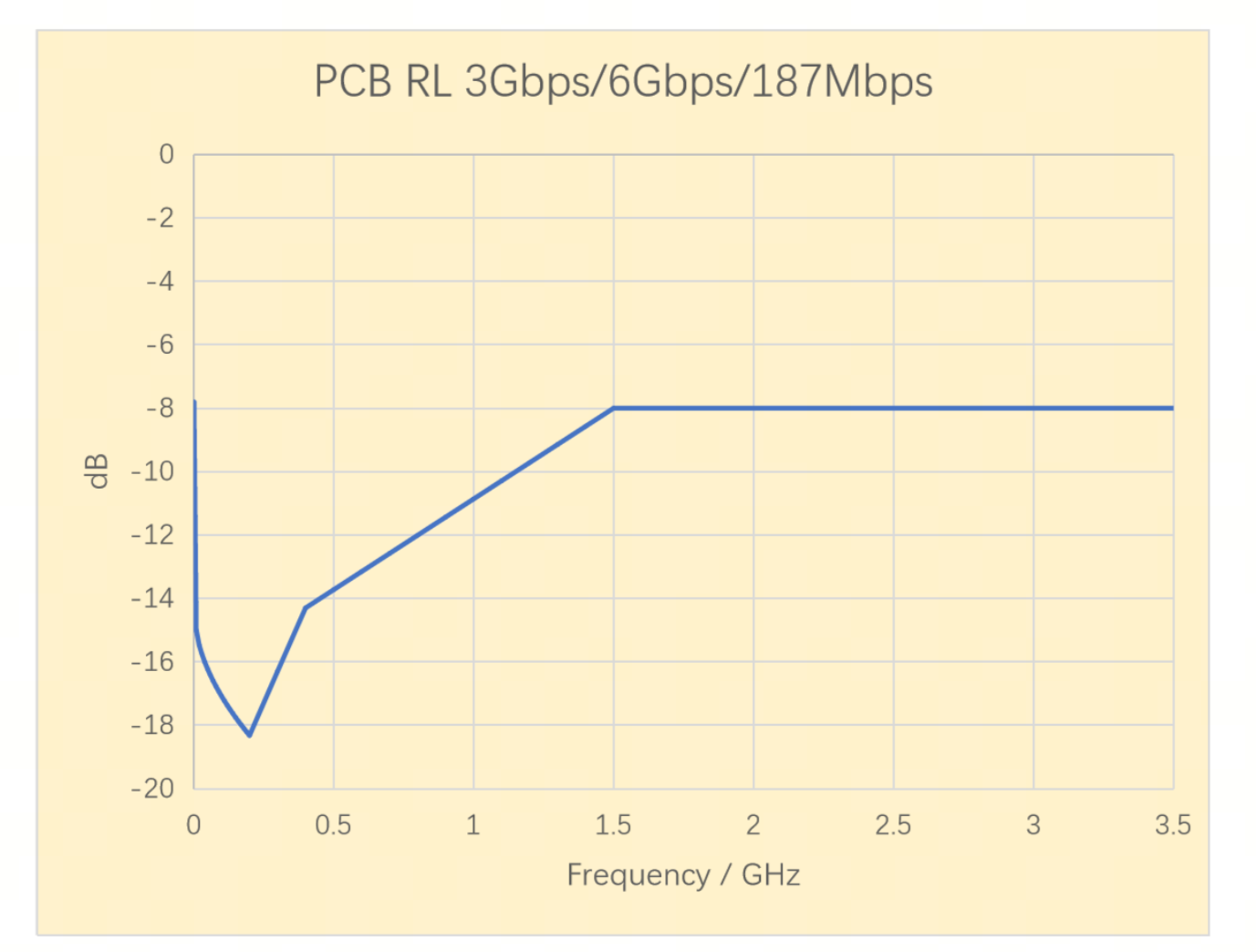

GMSL2的6Gbps/187Mbps的限值和3Gbps/187Mbps限值要求如下图如所示是相同的：
更新限值曲线后，红色左上_RX1_96724F_FAKRA_3的S参数的测试结果如下：
IL: PASS

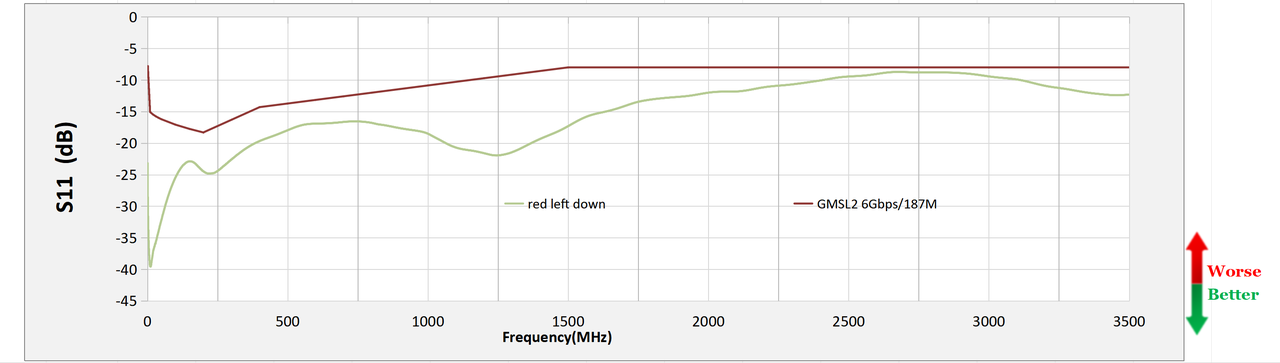

RL: 结果不变。
四，更新限值曲线后的RX1_96724F_FAKRA_3的仿真的结果：

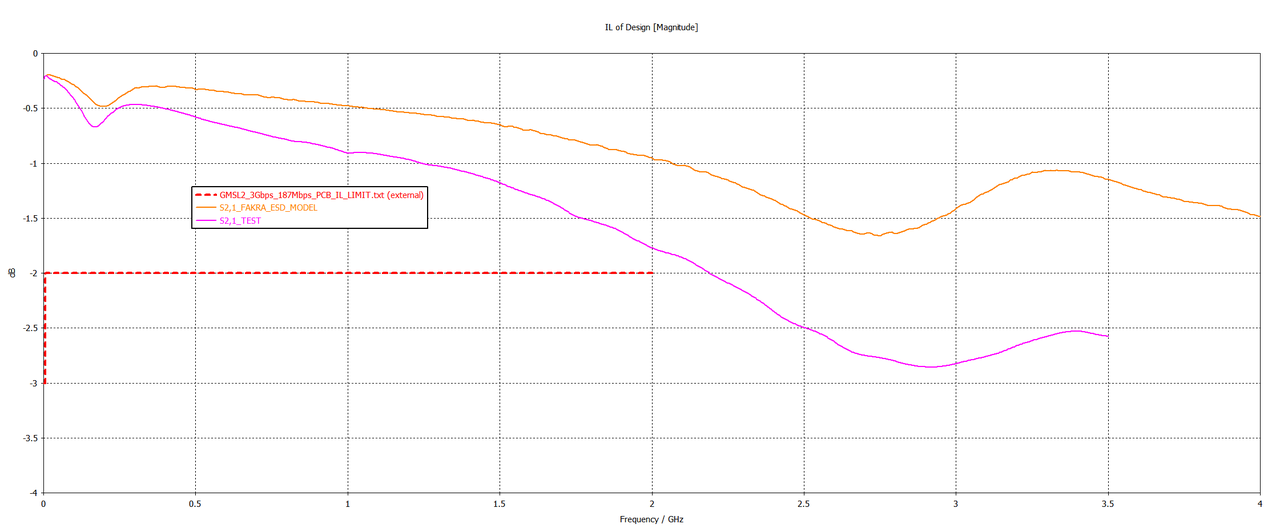

IL:
RL:
结论：其实RX1_96724F_FAKRA_3网络的插损是满足限值曲线要求的，只是错把6Gbps/187Mbps认为是3Gbps/187Mbps限值要求了，回损当然还是在2.45GHz--3GHz这个频段之间也是不过的。
好了，诸位道友们以上就是本期的所有内容了，我们下期文章不见不散。
--------声明：本文属于小编的原创文章，如需转载请注明来源！
