WitTkChart：基于Python tkinter Canvas的开源图表可视化库

WitTkChart

WitTkChart是一个基于Python tkinter Canvas的开源图表可视化库，允许用户通过简单的API调用创建和更新多种精美的图表。该库参考了Echarts的配色风格，提供了丰富的图表类型和动态更新功能。

功能特性

• 丰富的图表类型：支持柱状图、折线图、饼图、散点图、雷达图、树型图、旭日图、箱形图、热力图、地图、桑基图、漏斗图、仪表盘等13种图表类型
• Echarts风格配色：采用了Echarts图表库的配色方案，使图表更加美观
• 动态更新：支持图表的动态数据更新，可设置更新间隔
• 响应式设计：图表会根据窗口大小自动调整
• 简单易用的API：提供简洁明了的接口，方便用户快速上手

安装说明

WitTkChart是一个纯Python库，仅依赖于Python标准库中的tkinter模块，因此不需要安装额外的第三方库。

1. 确保您的Python环境已安装（推荐Python 3.6或更高版本）
2. 克隆或下载WitTkChart仓库
3. 将wittkchart.py文件复制到您的项目目录中

快速开始

以下是一个简单的示例，展示如何使用WitTkChart创建一个柱状图：

from wittkchart import WitTkChart# 创建图表数据
data = [65, 59, 80, 81, 56, 55, 72]
categories = ['周一', '周二', '周三', '周四', '周五', '周六', '周日']# 创建并显示图表
chart = WitTkChart(chart_type='bar', data=data, categories=categories,title='一周销售额统计'
)
chart.start()

图表类型

WitTkChart支持以下13种图表类型：

图表类型	类型代码	描述
柱状图	bar	通过条形长度来表现数据大小，适用于分类数据比较
折线图	line	展示数据的变化趋势，适用于时间序列数据
饼图	pie	展示数据的占比关系，适用于部分与整体的关系

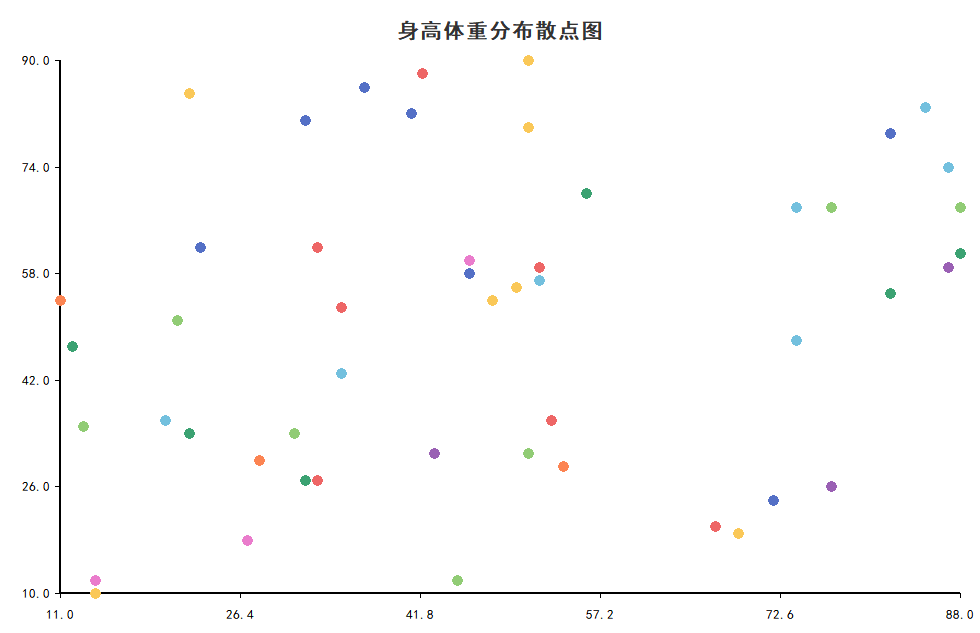

散点图	scatter	展示两个变量之间的关系，适用于分布分析
雷达图	radar	展示多维数据，适用于多维度比较
树型图	tree	展示层级结构数据，适用于组织架构等
旭日图	sunburst	多层环形图，适用于层级数据占比分析
箱形图	boxplot	展示数据分布特征，适用于统计分析

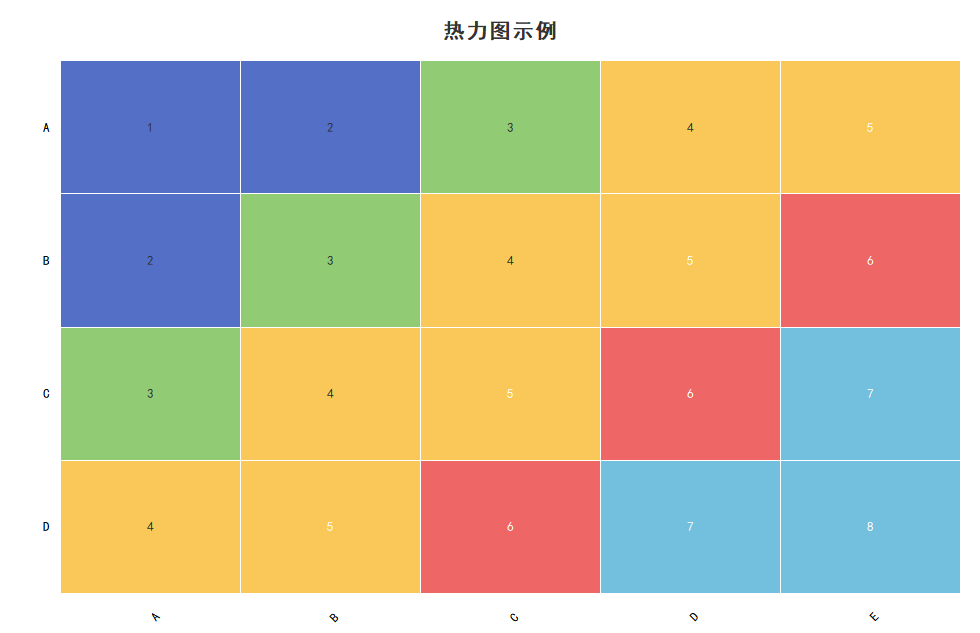

热力图	heatmap	通过颜色深浅表示数据大小，适用于矩阵数据
地图	map	展示地理数据分布，适用于区域数据可视化
桑基图	sankey	展示数据流向和流量，适用于流程分析

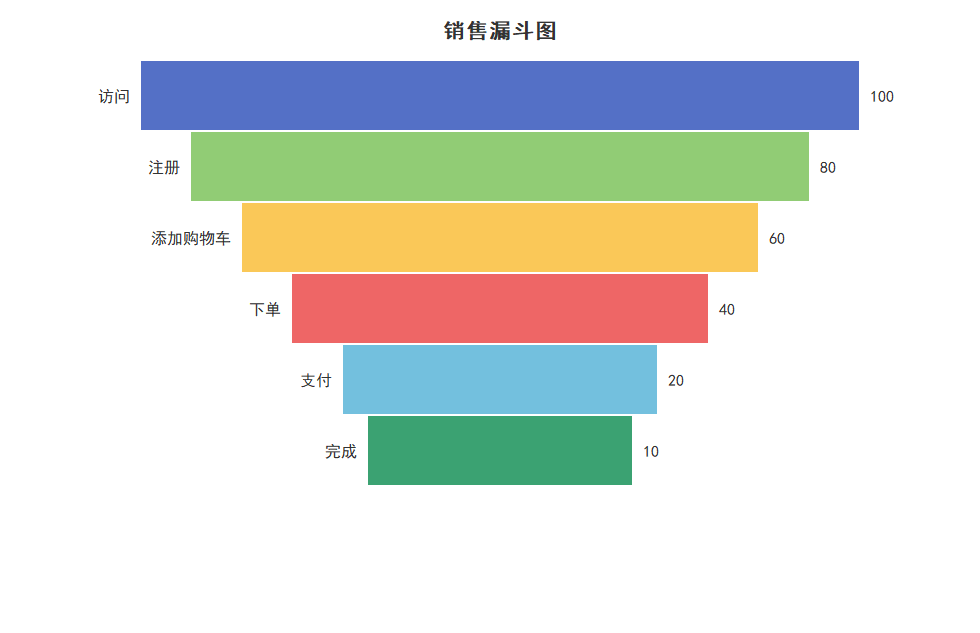

漏斗图	funnel	展示数据转换情况，适用于转化率分析

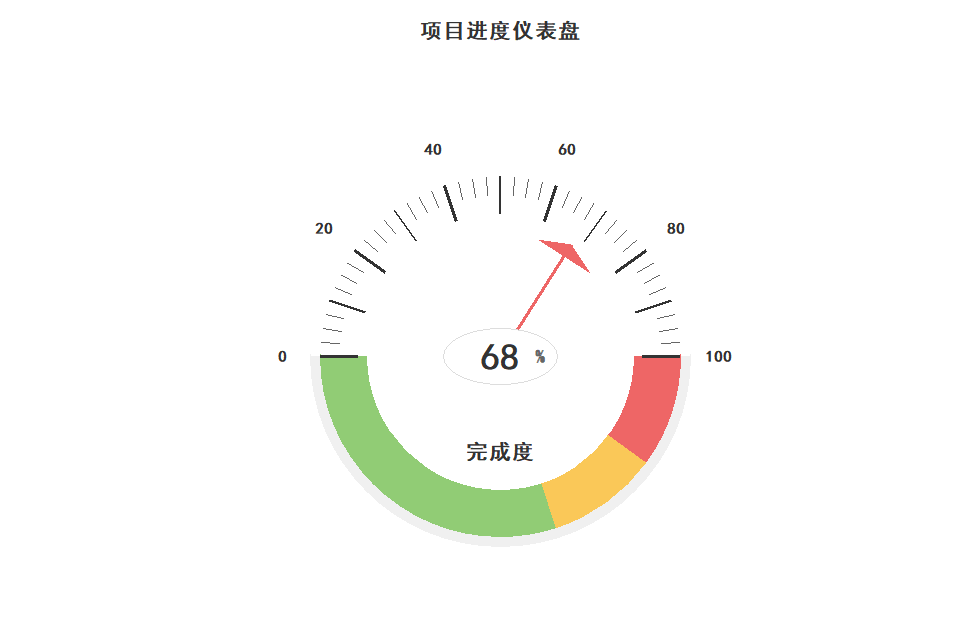

仪表盘	gauge	展示单个数据指标，适用于进度展示

API参考

WitTkChart类

WitTkChart是库的主要类，用于创建和管理图表。

初始化参数

• root: tkinter根窗口，默认为None，此时会创建一个新窗口
• width: 图表宽度，默认为800
• height: 图表高度，默认为600
• chart_type: 图表类型，默认为’bar’
• data: 图表数据，默认为None
• categories: 数据分类标签，默认为None
• title: 图表标题，默认为’图表标题’

主要方法

• set_data(data, categories=None): 设置图表数据

  • data: 新的图表数据
  • categories: 新的数据分类标签，默认为None

• set_chart_type(chart_type): 设置图表类型

  • chart_type: 新的图表类型

• set_title(title): 设置图表标题

  • title: 新的图表标题

• enable_dynamic_update(interval=1000): 启用图表动态更新功能

  • interval: 更新间隔（毫秒），默认为1000毫秒

• disable_dynamic_update(): 禁用图表动态更新功能

• start(): 启动图表应用的主循环

示例应用

WitTkChart提供了一个演示应用，展示了如何使用各种图表类型和功能：

python demo.py

演示应用包含两个部分：

1. 基础图表演示：允许用户选择不同的图表类型，启用/禁用动态更新，以及更新和重置数据

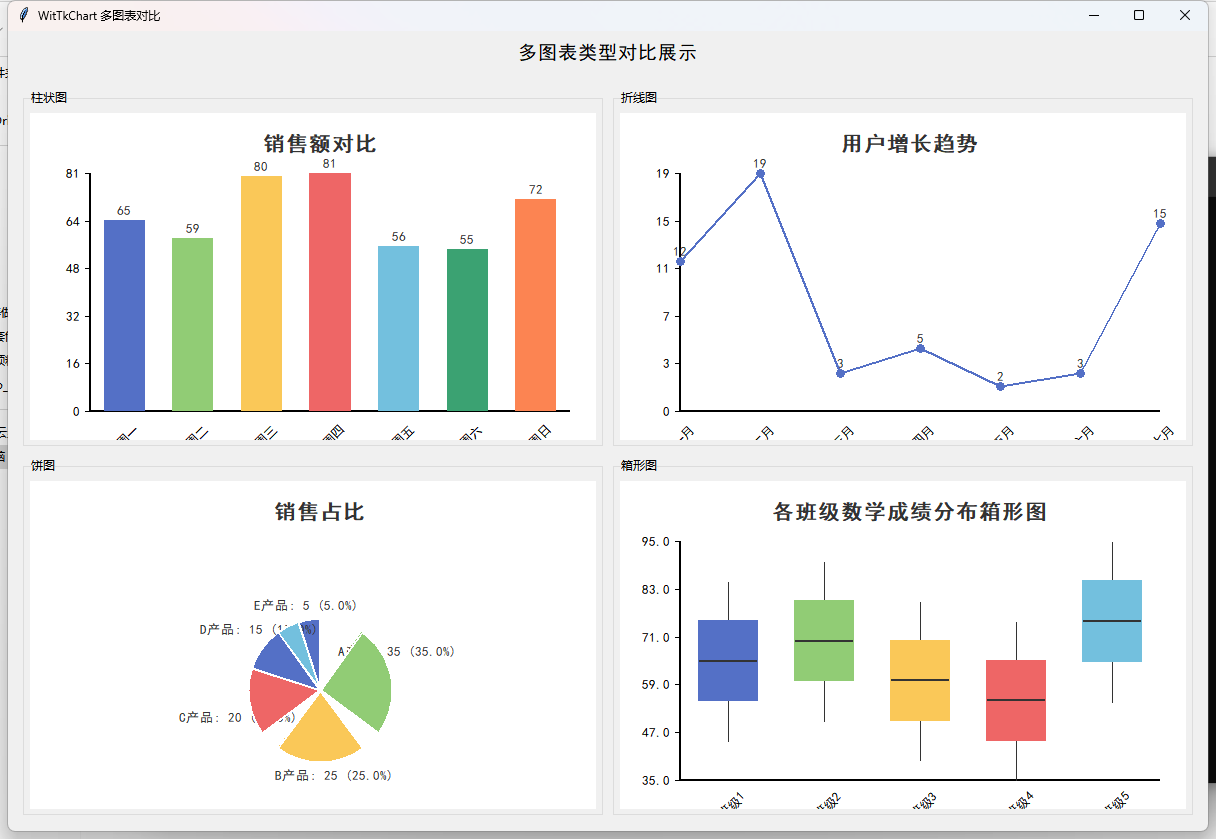

2. 多图表对比演示：同时展示多个不同类型的图表，方便对比分析

图表数据格式

不同类型的图表需要不同格式的数据：

• 柱状图、折线图、树型图、旭日图、漏斗图：一维数组，如[65, 59, 80, 81, 56]
• 饼图：一维数组，如[35, 25, 20, 15, 5]
• 散点图：二维数组或元组列表，如[(10, 20), (30, 40), (50, 60)]
• 雷达图：一维数组，需要与categories长度匹配
• 箱形图：二维数组，每个子数组包含[min, q1, median, q3, max]
• 热力图：二维数组，表示矩阵数据
• 地图、桑基图：简化实现，接受一维数组
• 仪表盘：包含单个数值的数组，如[68]

动态更新

WitTkChart支持图表的动态更新，可以通过以下方式启用：

# 启用动态更新，每1000毫秒更新一次
chart.enable_dynamic_update(1000)# 禁用动态更新
chart.disable_dynamic_update()

在实际应用中，您可能需要自定义动态更新的数据来源和逻辑，可以继承WitTkChart类并重写_dynamic_update方法。

自定义样式

虽然WitTkChart已经内置了Echarts风格的配色方案，但您也可以通过修改colors属性来自定义图表颜色：

# 自定义颜色
chart.colors = ['#FF0000', '#00FF00', '#0000FF', '#FFFF00', '#FF00FF']
# 重新绘制图表以应用新的颜色
chart.draw_chart()

注意事项

1. 部分图表类型（如地图、桑基图）在当前版本中是简化实现，如果需要更复杂的功能，可能需要进一步开发
2. 图表的动态更新功能目前使用随机数据波动作为示例，实际应用中应替换为真实的数据来源
3. 为了获得最佳显示效果，建议为不同类型的图表提供合适格式和范围的数据

许可证

WitTkChart是一个开源项目，使用MIT许可证。

贡献

欢迎对WitTkChart项目进行贡献，您可以通过以下方式参与：

1. 报告bug或提出功能建议
2. 改进代码质量或性能
3. 添加新的图表类型或功能
4. 完善文档和示例

联系

如果您有任何问题、建议或贡献，请联系我们：

• 邮箱: [e-mail]，[e-mail]
• 项目仓库: https://gitee.com/WitOpenSource/wit-tk-chart
