Dlib+OpenCV 人脸轮廓绘制

news 2025/9/26 8:00:58

一、理解 Dlib 人脸轮廓绘制

1. 什么是人脸轮廓绘制？

2. 轮廓绘制核心步骤

二、实战案例 1：静态图片人脸轮廓绘制

1. 完整代码（可直接运行）

2. 关键细节说明

三、实战案例 2：摄像头 / 视频实时轮廓检测

1. 完整代码（可直接运行）

2. 实时场景注意事项

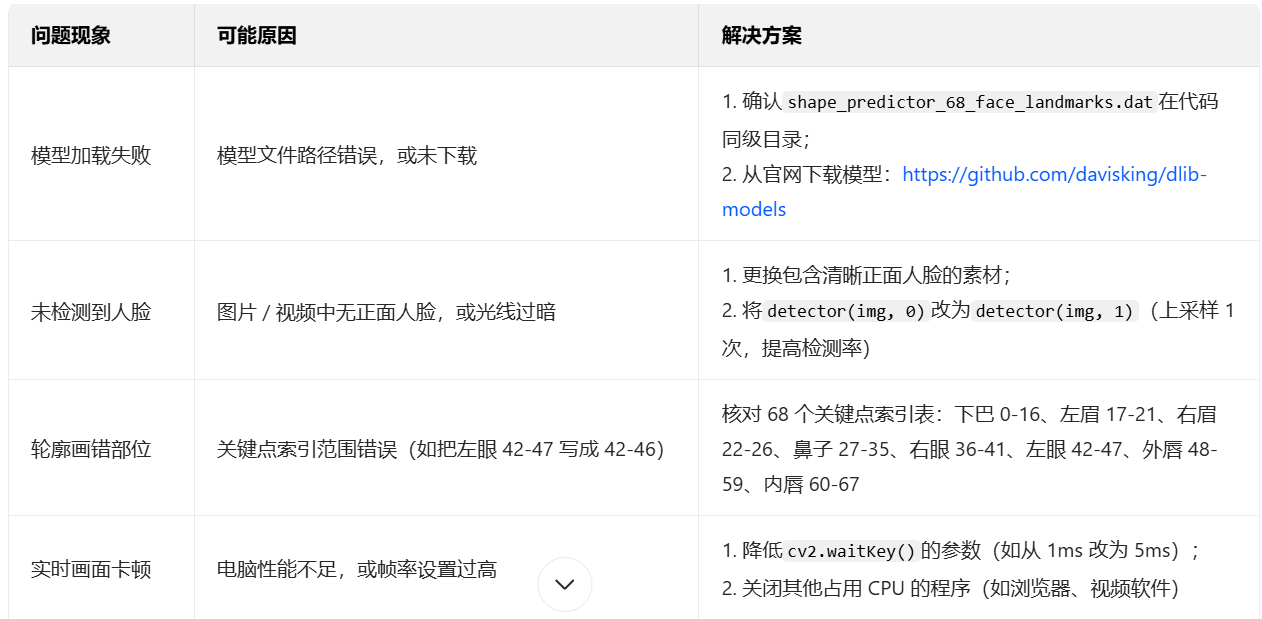

四、常见问题调试指南

在计算机视觉的人脸分析任务中，“轮廓绘制” 是连接 “关键点定位” 与 “高阶应用” 的桥梁。通过将检测到的人脸关键点连接成轮廓，我们能更直观地识别面部结构（如眼睛、嘴唇轮廓），为表情识别、人脸美化、疲劳检测等场景提供基础支持。本文将基于 Dlib 和 OpenCV，详细讲解人脸轮廓绘制的核心原理、实现步骤，并通过 “静态图片标注” 和 “摄像头实时检测” 两个案例，提供可直接运行的代码与调试指南。

一、理解 Dlib 人脸轮廓绘制

1. 什么是人脸轮廓绘制？

人脸轮廓绘制，本质是通过 “线条连接” 或 “凸包拟合”，将 Dlib 检测到的 68 个面部关键点转化为可视化轮廓的过程。它不是简单的点标记，而是通过两种核心方式还原面部结构：

直线连接：适用于连续分布的关键点（如下巴轮廓、眉毛），直接用线段连接相邻关键点，形成流畅线条；
凸包拟合：适用于闭合区域（如眼睛、嘴唇），通过cv2.convexHull()计算覆盖所有关键点的 “最小凸多边形”，再绘制闭合轮廓，更贴合器官的自然形状。

简单来说，关键点是 “点”，轮廓绘制是把 “点” 连成 “线”，让人脸结构从抽象坐标变成直观图形。

2. 轮廓绘制核心步骤

基于 Dlib+OpenCV 的轮廓绘制流程，是在 “关键点定位” 基础上增加 “轮廓生成” 环节，共 7 个核心步骤：

导入依赖库需导入dlib（人脸检测与关键点定位）、cv2（图像处理与绘制）、numpy（坐标数据处理）。
加载预训练模型
- 人脸检测器：用dlib.get_frontal_face_detector()加载，用于定位人脸区域；
- 关键点预测器：用dlib.shape_predictor()加载shape_predictor_68_face_landmarks.dat，用于获取 68 个关键点坐标。
读取输入数据
- 静态场景：用cv2.imread()读取本地图片；
- 动态场景：用cv2.VideoCapture()初始化摄像头或本地视频流。
检测人脸区域调用检测器的detector()方法，传入图像数据，返回包含人脸位置的矩形列表（每个矩形对应一张人脸）。
定位面部关键点对每个检测到的人脸，调用预测器的predictor()方法，获取 68 个关键点坐标，再转为numpy数组方便后续处理。
生成并绘制轮廓
- 直线连接：调用自定义函数，按关键点索引范围（如下巴 0-16 号点）连接相邻点；
- 凸包拟合：调用自定义函数，对闭合区域关键点（如眼睛 36-41 号点）计算凸包，再绘制闭合轮廓。
显示与交互用cv2.imshow()展示结果，cv2.waitKey()实现交互（如按指定键退出），最后释放资源。

二、实战案例 1：静态图片人脸轮廓绘制

静态图片场景适合快速验证轮廓绘制效果，尤其适合调试关键点索引范围（避免画错部位），步骤清晰易上手。

1. 完整代码（可直接运行）

import numpy as np
import dlib
import cv2# ---------------------- 自定义轮廓绘制函数 ----------------------
def draw_line(start_idx, end_idx, img, landmarks, color=(0, 255, 0), thickness=2):"""直线连接关键点（适用于连续轮廓，如下巴、眉毛）:param start_idx: 起始关键点索引:param end_idx: 结束关键点索引（不包含）:param img: 待绘制图像:param landmarks: 关键点坐标数组（68x2）:param color: 线条颜色（BGR格式）:param thickness: 线条粗细"""# 获取指定范围的关键点pts = landmarks[start_idx:end_idx]# 遍历相邻点，绘制直线for i in range(1, len(pts)):pt_a = tuple(pts[i-1])  # 上一个点pt_b = tuple(pts[i])    # 当前点cv2.line(img, pt_a, pt_b, color, thickness)def draw_convex_hull(start_idx, end_idx, img, landmarks, color=(0, 255, 0), thickness=2):"""凸包拟合绘制闭合轮廓（适用于眼睛、嘴唇）:param start_idx: 起始关键点索引:param end_idx: 结束关键点索引（包含）:param img: 待绘制图像:param landmarks: 关键点坐标数组（68x2）:param color: 轮廓颜色（BGR格式）:param thickness: 轮廓粗细"""# 获取指定范围的关键点（闭合区域需包含首尾）facial_pts = landmarks[start_idx:end_idx + 1]# 计算凸包（最小凸多边形）hull = cv2.convexHull(facial_pts)# 绘制闭合轮廓（-1表示绘制所有轮廓）cv2.drawContours(img, [hull], -1, color, thickness)# ---------------------- 主程序逻辑 ----------------------
if __name__ == "__main__":# 1. 读取图片（替换为你的图片路径）img_path = "test_face.jpg"img = cv2.imread(img_path)if img is None:print(f"错误：无法读取图片 {img_path}，请检查路径！")exit()# 2. 加载Dlib模型# 人脸检测器detector = dlib.get_frontal_face_detector()# 关键点预测器（确保模型文件在代码同级目录）model_path = "shape_predictor_68_face_landmarks.dat"try:predictor = dlib.shape_predictor(model_path)except Exception as e:print(f"错误：加载关键点模型失败 - {e}")print("提示：模型可从 https://github.com/davisking/dlib-models 下载")exit()# 3. 检测人脸faces = detector(img, 0)  # 0表示不上采样（提高速度）if len(faces) == 0:print("未检测到人脸，请更换包含正面人脸的图片！")exit()# 4. 处理每张人脸，绘制轮廓for face in faces:# 获取68个关键点坐标shape = predictor(img, face)landmarks = np.array([[p.x, p.y] for p in shape.parts()])# ---------------------- 绘制关键轮廓 ----------------------# 1. 凸包拟合：眼睛（右眼36-41，左眼42-47）draw_convex_hull(36, 41, img, landmarks, color=(0, 255, 0))  # 右眼draw_convex_hull(42, 47, img, landmarks, color=(0, 255, 0))  # 左眼# 2. 凸包拟合：嘴唇（外唇48-59，内唇60-67）draw_convex_hull(48, 59, img, landmarks, color=(0, 0, 255))  # 外唇draw_convex_hull(60, 67, img, landmarks, color=(255, 0, 0))  # 内唇# 3. 直线连接：面部轮廓（下巴0-16、左眉17-21、右眉22-26、鼻子27-35）draw_line(0, 17, img, landmarks, color=(255, 255, 0))  # 下巴draw_line(17, 22, img, landmarks, color=(255, 255, 0)) # 左眉draw_line(22, 27, img, landmarks, color=(255, 255, 0)) # 右眉draw_line(27, 36, img, landmarks, color=(255, 255, 0)) # 鼻子# 5. 显示结果与交互cv2.imshow("Dlib Face Contour (Image)", img)print("操作提示：按 's' 保存结果，按任意其他键关闭窗口！")key = cv2.waitKey(0)  # 无限等待按键# 保存结果（按s键）if key == ord('s'):save_path = "face_contour_result.jpg"cv2.imwrite(save_path, img)print(f"结果已保存至 {save_path}")# 释放资源cv2.destroyAllWindows()

2. 关键细节说明

函数解耦：将 “直线连接” 和 “凸包拟合” 封装为独立函数，便于后续修改颜色、粗细，避免代码冗余；
索引范围：严格对应 68 个关键点的部位（如下巴 0-16、右眼 36-41），画错索引会导致轮廓错位（比如把左眼画成嘴巴）；
错误处理：增加图片读取、模型加载、人脸检测的失败判断，避免程序崩溃，同时给出调试提示。

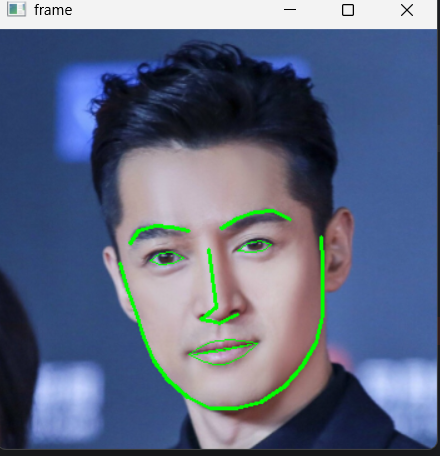

运行结果如下：

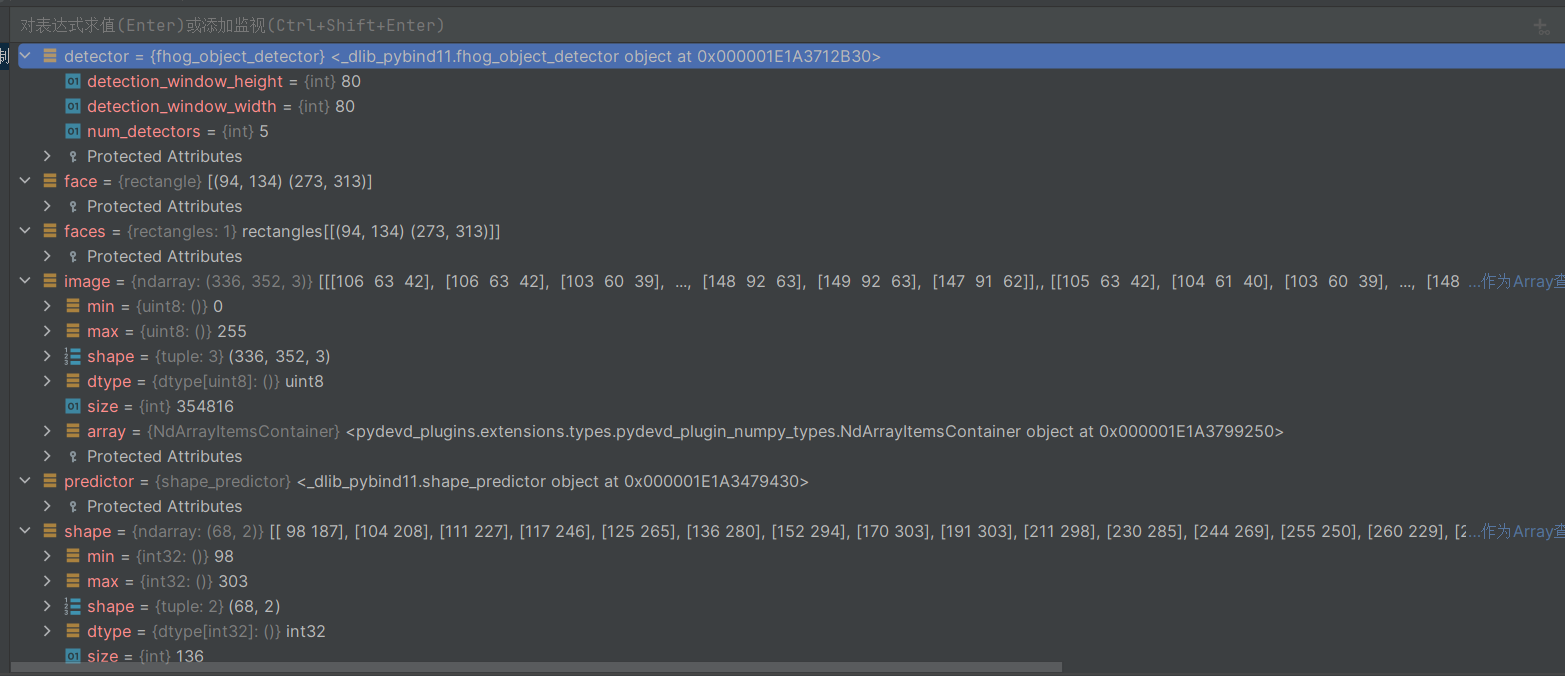

调试模式：

三、实战案例 2：摄像头 / 视频实时轮廓检测

实时场景更贴近实际应用（如直播美颜、驾驶疲劳检测），核心是在 “静态逻辑” 基础上增加 “视频帧循环处理”，需注意帧率控制和资源释放。

1. 完整代码（可直接运行）

import numpy as np
import dlib
import cv2# ---------------------- 复用轮廓绘制函数 ----------------------
def draw_line(start_idx, end_idx, img, landmarks, color=(0, 255, 0), thickness=2):pts = landmarks[start_idx:end_idx]for i in range(1, len(pts)):pt_a = tuple(pts[i-1])pt_b = tuple(pts[i])cv2.line(img, pt_a, pt_b, color, thickness)def draw_convex_hull(start_idx, end_idx, img, landmarks, color=(0, 255, 0), thickness=2):facial_pts = landmarks[start_idx:end_idx + 1]hull = cv2.convexHull(facial_pts)cv2.drawContours(img, [hull], -1, color, thickness)# ---------------------- 主程序逻辑 ----------------------
if __name__ == "__main__":# 1. 初始化视频流（二选一：摄像头或本地视频）# 选项1：调用默认摄像头（笔记本通常为0，外接摄像头试1）cap = cv2.VideoCapture(0)# 选项2：读取本地视频文件（替换为你的视频路径）# cap = cv2.VideoCapture("smile_video.mp4")# 检查视频流是否打开if not cap.isOpened():print("错误：无法打开摄像头/视频文件，请检查设备！")exit()# 2. 加载Dlib模型（同静态案例）detector = dlib.get_frontal_face_detector()model_path = "shape_predictor_68_face_landmarks.dat"try:predictor = dlib.shape_predictor(model_path)except Exception as e:print(f"错误：加载模型失败 - {e}")cap.release()  # 提前释放摄像头exit()# 3. 实时处理视频帧print("操作提示：按 ESC 键退出程序！")while True:# 读取一帧视频（ret：读取状态，img：帧数据）ret, img = cap.read()# 处理帧读取失败（如摄像头断开、视频结束）if not ret:print("视频流已结束或无法获取帧！")break# 可选：水平翻转帧（摄像头默认镜像，翻转后更自然）img = cv2.flip(img, 1)# 4. 检测人脸并绘制轮廓faces = detector(img, 0)for face in faces:# 获取关键点坐标shape = predictor(img, face)landmarks = np.array([[p.x, p.y] for p in shape.parts()])# 绘制轮廓（同静态案例，颜色和部位一致）draw_convex_hull(36, 41, img, landmarks, (0, 255, 0))  # 右眼draw_convex_hull(42, 47, img, landmarks, (0, 255, 0))  # 左眼draw_convex_hull(48, 59, img, landmarks, (0, 0, 255))  # 外唇draw_convex_hull(60, 67, img, landmarks, (255, 0, 0))  # 内唇draw_line(0, 17, img, landmarks, (255, 255, 0))        # 下巴draw_line(17, 22, img, landmarks, (255, 255, 0))       # 左眉draw_line(22, 27, img, landmarks, (255, 255, 0))       # 右眉draw_line(27, 36, img, landmarks, (255, 255, 0))       # 鼻子# 5. 显示实时结果cv2.imshow("Dlib Real-Time Face Contour", img)# 控制帧率与退出（waitKey(1)≈1000fps，数值越大帧率越低）if cv2.waitKey(1) == 27:  # 27是ESC键的ASCII码break# 6. 释放资源（必须执行，避免摄像头占用）cap.release()cv2.destroyAllWindows()

2. 实时场景注意事项

帧率控制：cv2.waitKey(1)的参数决定帧率，1ms 对应约 1000fps（流畅），若电脑性能不足可改为 5ms（200fps），避免卡顿；
镜像翻转：cv2.flip(img, 1)将摄像头画面水平翻转，符合人眼 “自拍习惯”，不翻转会导致 “左右相反”（如你抬左手，画面显示抬右手）；
资源释放：cap.release()必须放在循环外，否则会提前关闭摄像头，导致只显示一帧；
多脸支持：代码支持同时检测多张人脸（如双人入镜），会自动为每张脸绘制轮廓，无需额外修改。
