H3C smart-link实验

news 2025/9/26 7:37:22

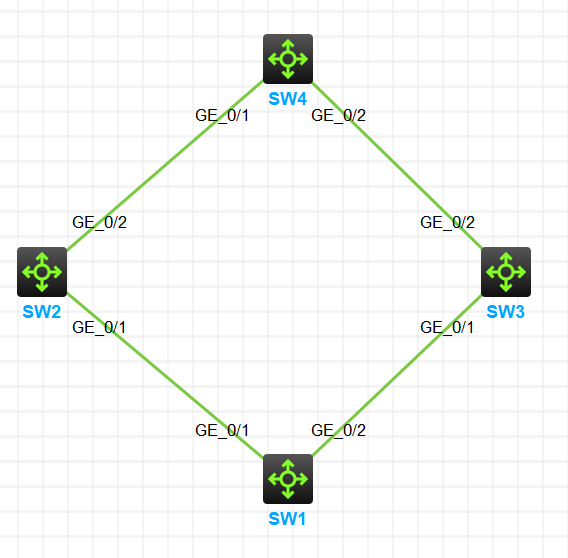

实验拓扑

实验需求

网络中有 Vlan10，Vlan20，Vlan30，Vlan40 一共 4 个业务 Vlan，数据可以在所有链路上转发
在 SW1 上使用 Smart-link 对上行链路进行备份。要求 Smart-link组1 引用 MST 实例 1 （映射 Vlan10 和 Vlan20）的流量经过 SW2 的链路访问上行设备，而 Smart-link 组 2 引用实例 2（映射 Vlan30 和 Vlan40）的流量经过 SW3 的链路访问上行设备，组 1 和组 2 分别在 Vlan100 和 Vlan200 内发送和接收 Flush 报文
要求当 Smart-link 主链路故障恢复后，端口角色能够自动恢复
要求当 SW2 和 SW3 的上行链路故障后，也能触发 Smart-link 角色切换

实验解法

一、在所有交换机上创建VLAN 10,VLAN 20,VLAN 30,VLAN 40。同时因为还有控制VLAN（VLAN 100和VLAN 200）一起配置，所有互联接口链路类型为trunk，放行所有VLAN

在SW1,SW2,SW3,SW4上进行如下配置：

vlan 10 20 30 40 100 200

int range g1/0/1 g1/0/2
port link-type trunk
port trunk permit vlan all
quit

二、在SW1上使用smart-link对上行链路进行备份。

　　分析：根据需求，得知 Smart-link 组 1 保护 Vlan10 和 Vlan20，Smart-link 组 2 保护 Vlan30 和 Vlan40，由于 Smart-link 通过引用 MST 实例来保护 Vlan，所以首先需要配置 MST 实例，Instance1 映射 Vlan10 和 Vlan20，包括本 Smart-link 组的控制 Vlan，Vlan100；Instance2 映射 Vlan30 和 Vlan40，还有 Vlan200
Smart-link 组 1 经过 SW2 的链路访问上行设备，所以组 1 中，G1/0/1 为主端口，G1/0/2 为从端口。组 2 经过 SW3 的链路访问上行设备，所以组 2 中，G1/0/2 为主端口，G1/0/1 为从端口
组 1 和组 2 分别在 Vlan100 和 Vlan200 内发送和接收 Flush 报文，所以需要在组 1 中配置控制 VLAN 为 Vlan100，组 2 中配置控制 VLAN 为 Vlan200。同时，为了使整个网络都完成迅速切换，SW2，SW3，SW4 都需要在各自的互联接口配置允许在 Vlan100 和 Vlan200 发送和接收 Flash 报文
由于交换机默认开启了生成树，与 Smart-link 功能冲突，所以需要在相关接口上关闭 STP 特性

步骤一：在SW1上配置MST域，创建实例1映射VLAN 10，VLAN 20，VLAN 100。实例2映射VLAN 30，VLAN 40，VLAN 200

[SW1]stp region-configuration
[SW1-mst-region]instance 1 vlan 10 20 100
[SW1-mst-region]instance 2 vlan 30 40 100
[SW1-mst-region]active region-configuration //必须保存配置，不然不生效
[SW1-mst-region]quit

步骤二：在SW1的G1/0/1和G1/0/2端口上关闭STP特性

分析：因为STP和smart-link都是通过阻断备份链路来实现对应效果，所以使用其中之一要关闭别的。

[SW1]int range g1/0/1 g1/0/2
[SW1-if-range]undo stp enable
[SW1-if-range]quit

步骤三：在SW1上创建smart-link组1，引用实例1，配置控制VLAN为VLAN 100，主端口为G1/0/1，从端口为G1/0/2

[SW1]smart-link group 1
[SW1-smlk-group1]protected-vlan reference-instance 1 //受保护的vlan是实例1
[SW1-smlk-group1]flush enable control-vlan 100
[SW1-smlk-group1]port g1/0/1 primary
[SW1-smlk-group1]port g1/0/2 secondary
[SW1-smlk-group1]quit

步骤四：在SW1上创建smart-link组2，引用实例2，配置控制VLAN为VLAN 200，主端口为G1/0/2，从端口为G1/0/1

[SW1]smart-link group 2
[SW1-smlk-group2]protected-vlan reference-instance 2
[SW1-smlk-group2]flush enable control-vlan 200
[SW1-smlk-group2]port g1/0/2 primary
[SW1-smlk-group2]port g1/0/1 secondary
[SW1-smlk-group2]quit

步骤五：在SW2,SW3,SW4的互联端口上配置允许在VLAN 100和VLAN 200收发flush报文

在SW2,SW3,SW4上进行如下配置：

int range g1/0/1 g1/0/2
smart-link flush enable control-vlan 100 200
quit

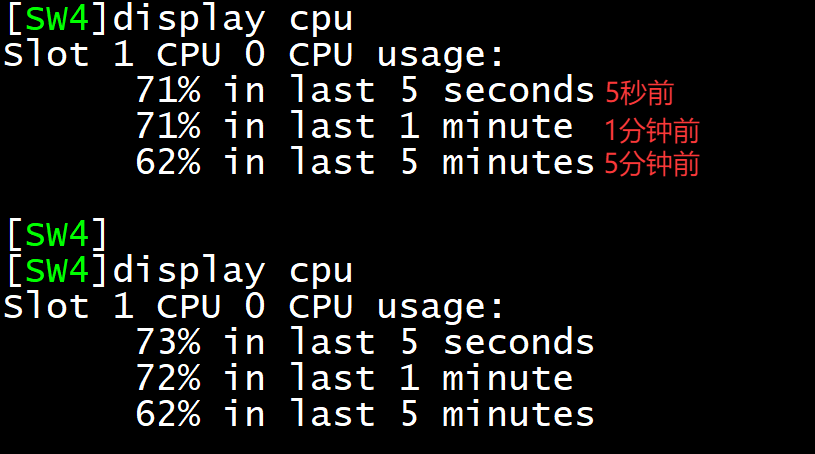

smart-link配置完成以后，如果等待一段时间会发现设备十分卡顿，查看CPU发现利用率很高

分析：因为smart-link中，只引用了实例1和实例2，而默认存在的实例0并没有引用。同时SW1的接口关闭了STP，导致SW2,SW3判断为没有环路，从而不会阻塞任何端口。SW1,SW2,SW3,SW4上所有接口都配置为了trunk并放行了所有VLAN，包括VLAN 1。所以当前网络中VLAN 1存在逻辑环路。要将实例0进行相关引用来解决该问题。

步骤六：在smart-link组1中引用MST实例0

[SW1]smart-link group 1
[SW1-smlk-group1]protected-vlan reference-instance 0
[SW1-smlk-group1]quit

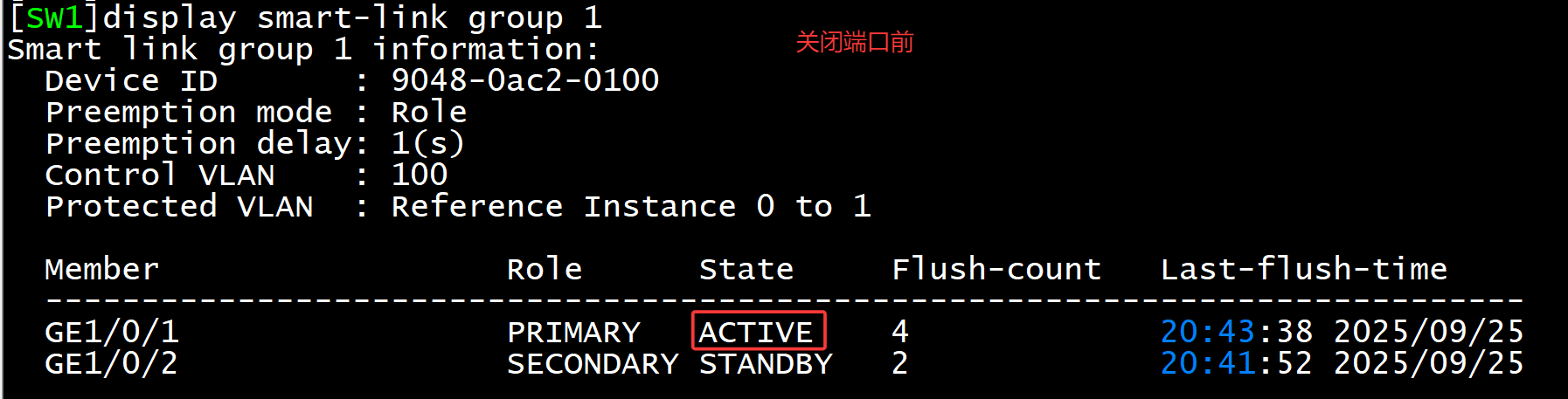

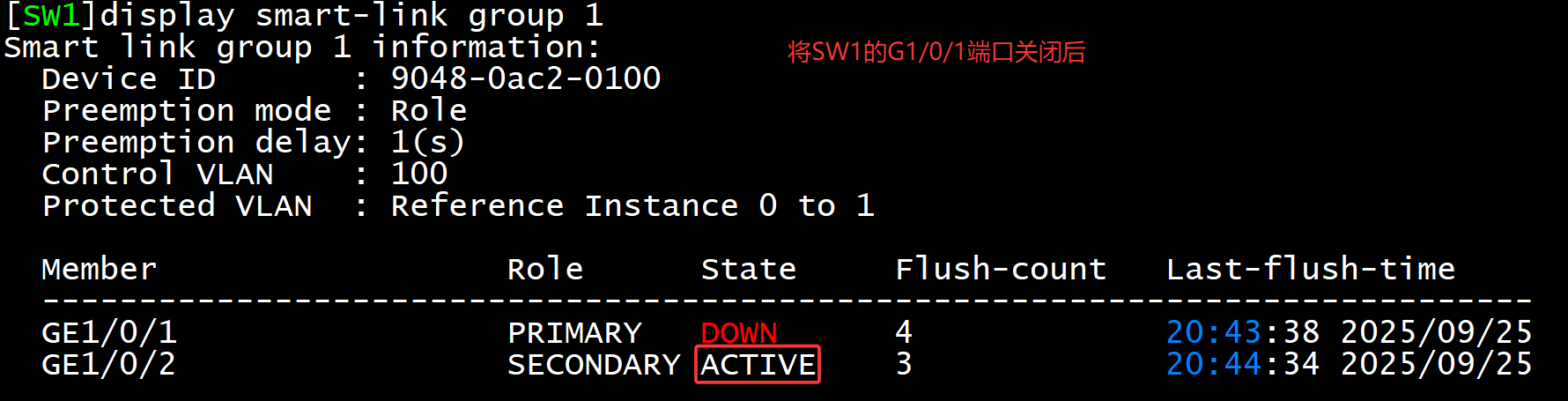

三、要求当smart-link主链路故障恢复后，端口角色能够自动恢复

分析：依据题目发现，smart-link应该开启角色抢占，但是smart-link默认未开启，需要手动开启。

步骤一：在SW1的smart-link组1和组2中分别开启抢占模式

[SW1]smart-link group 1
[SW1-smlk-group1]preemption mode role
[SW1-smlk-group1]quit

[SW1]smart-link group 2
[SW1-smlk-group2]preemption mode role
[SW1-smlk-group2]quit

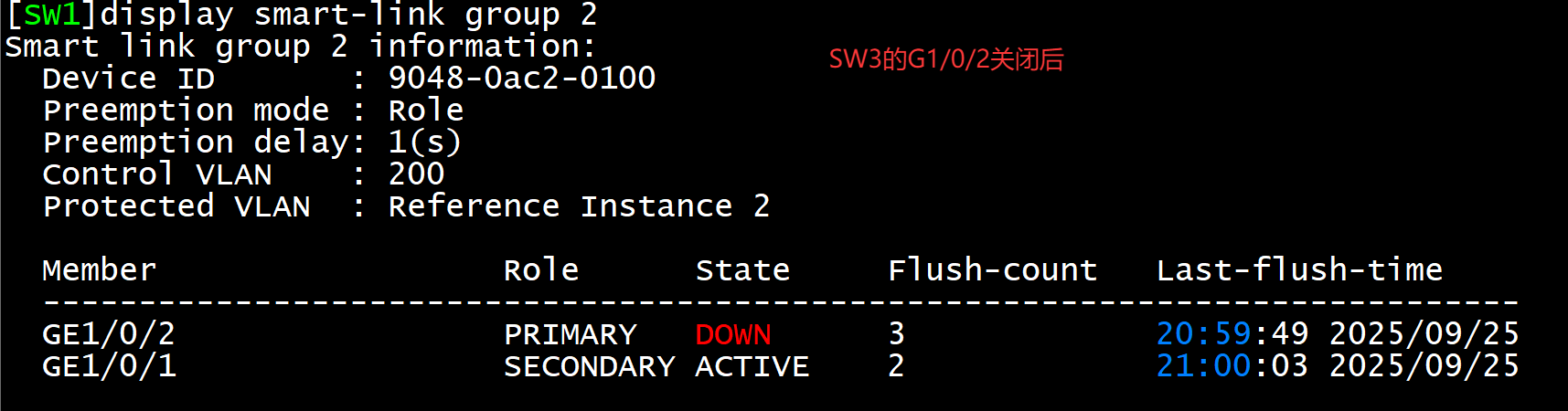

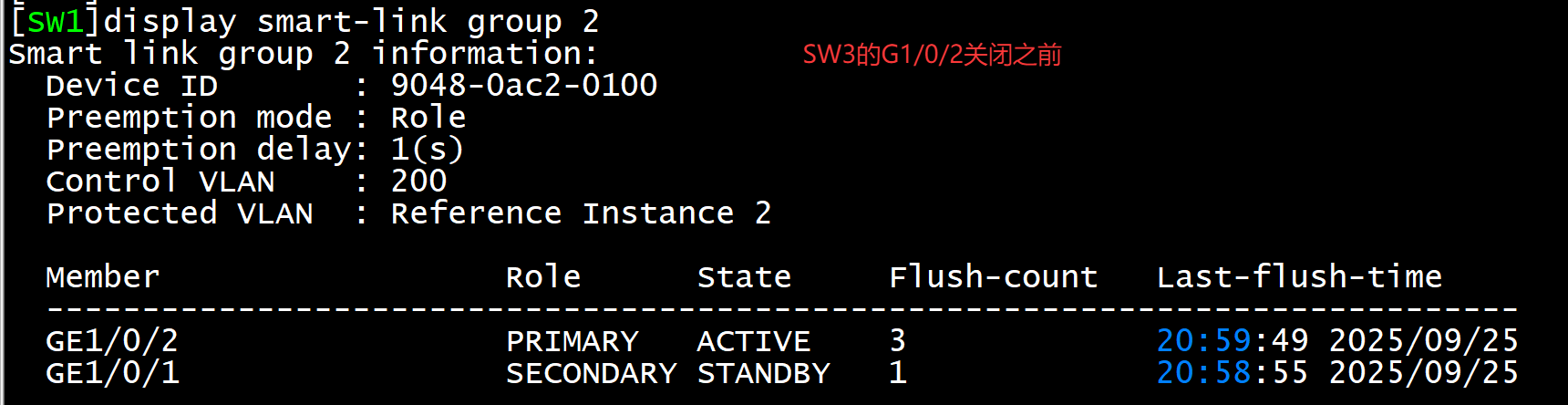

四、要求当SW2和SW3的上行链路故障后，也能触发smart-link角色切换

分析：因为只有SW1开启了smart-link，只能监听本设备端口状态。所以需要在SW2和SW3上配置monitor-link。

在SW2，SW3上创建monitor-link组。上行端口为G1/0/2,下行端口为G1/0/1
