MS1100甲醛传感器详解（STM32）
目录
一、介绍
二、传感器原理

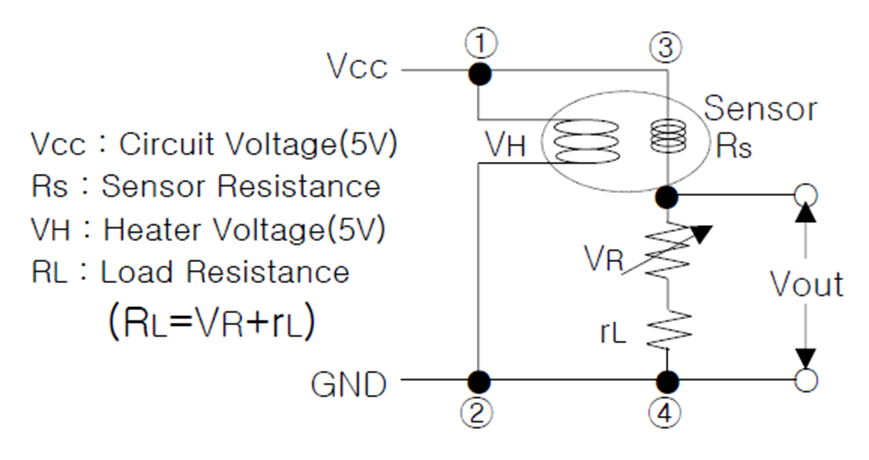

1.原理图
2.引脚描述
三、程序设计
main.c文件
ms1100.c文件
ms1100.h文件
四、实验效果
五、资料获取
项目分享

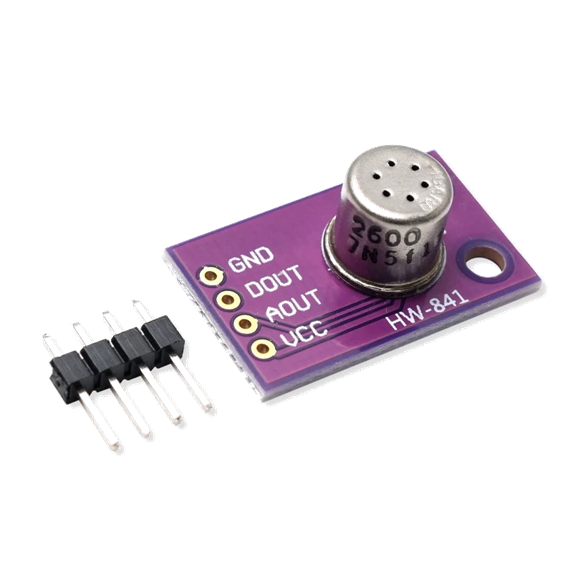

一、介绍
MS1100主要用于检测甲醛、甲苯、苯等VOC气体，是一款半导体类型的传感器产品。被广泛的应用于通风设备、换气扇、空气过滤器、风帽、机罩等设备。具有极高的灵敏度和稳定性，能够侦测0.1ppm以上的气体，适用于检测空气中的甲醛、苯、二甲苯等多种有机挥发成分，体积小巧，价格便宜，广泛应用在各种小家电上。

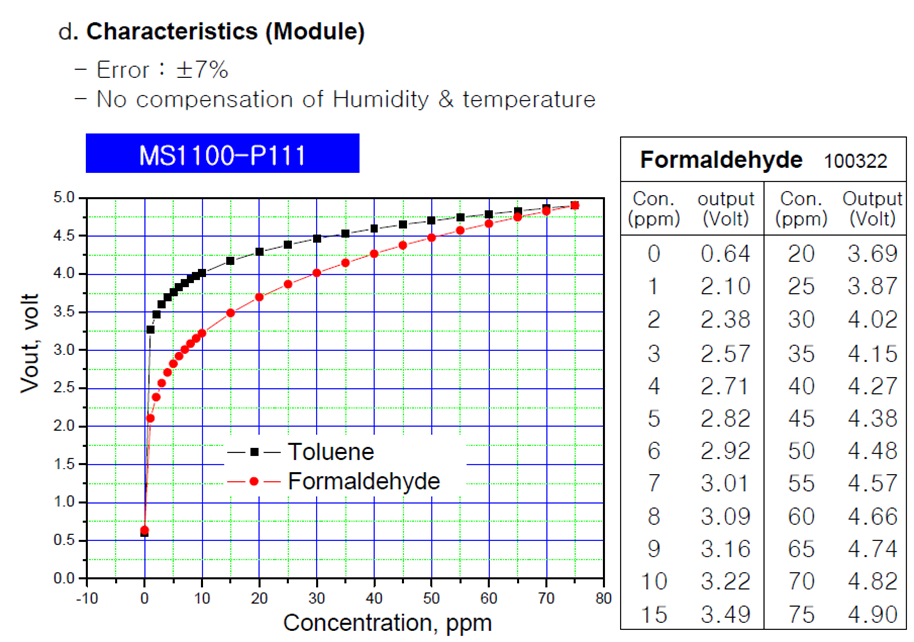

以下是甲醛传感器的参数：
| 型号 | MS1100 |
| 工作电压 | DC 5V |
| 检测气体 | 甲醛、苯、甲苯等VOC气体 |
| 工作温度 | -10℃~50℃ |
| 测量范围 | 0~1000ppm |
| 恢复时间 | 小于20s |
| 输出 | AO/DO |
哔哩哔哩视频链接：
MS1100甲醛传感器（STM32）
（资料分享见文末）
二、传感器原理
1.原理图

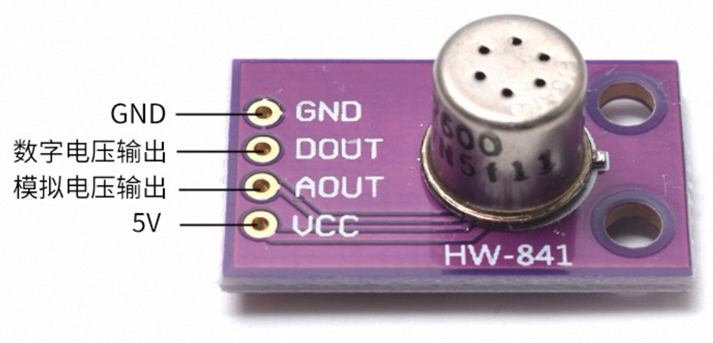

2.引脚描述
| 引脚名称 | 描述 |
| VCC | 供给电压DC 5V |
| GND | 地线 |
| DO | 数字电压信号 |
| AO | 模拟电压信号 |
三、程序设计
1.使用STM32F103C8T6读取MS1100传感器采集的甲醛数据，通过串口发送至电脑
2.将读取得到的甲醛浓度数据同时在OLED上显示
| MS1100_AO | PA0 |
| MS1100_DO | PA1 |
| OLED_SCL | PB6 |
| OLED_SDA | PB7 |
| 串口 | 串口1 |
main.c文件
#include "stm32f10x.h"
#include "led.h"
#include "usart.h"
#include "delay.h"
#include "oled.h"
#include "ms1100.h"
#include "adcx.h"/*****************辰哥单片机设计******************STM32* 项目 : MS1100甲醛传感器实验 * 版本 : V1.0* 日期 : 20245.8.5* MCU : STM32F103C8T6* 接口 : 参看ms1100.h * BILIBILI : 辰哥单片机设计* CSDN : 辰哥单片机设计* 作者 : 辰哥 **********************BEGIN***********************/u16 value;
u8 buff[30];//参数显示缓存数组
float ppm;int main(void)
{ SystemInit();//配置系统时钟为72M delay_init(72);LED_Init();LED_On();MS1100_Init();USART1_Config();//串口初始化OLED_Init();printf("Start \n");delay_ms(1000);OLED_Clear();//显示“甲醛浓度:”OLED_ShowChinese(0,0,0,16,1);OLED_ShowChinese(16,0,1,16,1);OLED_ShowChinese(32,0,2,16,1);OLED_ShowChinese(48,0,3,16,1);OLED_ShowChar(64,0,':',16,1);while (1){LED_Toggle();value = MS1100_GetData(); printf("甲醛浓度: %d\r\n",value);
// OLED_ShowNum(80,0,value,4,16,1);if(value){OLED_ShowChinese(48,32,4,16,1); //异OLED_ShowChinese(64,32,6,16,1); //常}else{OLED_ShowChinese(48,32,5,16,1); //正OLED_ShowChinese(64,32,6,16,1); //常}delay_ms(200);}}ms1100.c文件
#include "ms1100.h"/*****************辰哥单片机设计******************STM32* 文件 : MS1100甲醛传感器c文件 * 版本 : V1.0* 日期 : 2025.8.5* MCU : STM32F103C8T6* 接口 : 见代码 * BILIBILI : 辰哥单片机设计* CSDN : 辰哥单片机设计* 作者 : 辰哥**********************BEGIN***********************/void MS1100_Init(void)
{#if MODE{GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd (MS1100_AO_GPIO_CLK, ENABLE ); // 打开 ADC IO端口时钟GPIO_InitStructure.GPIO_Pin = MS1100_AO_GPIO_PIN; // 配置 ADC IO 引脚模式GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; // 设置为模拟输入GPIO_Init(MS1100_AO_GPIO_PORT, &GPIO_InitStructure); // 初始化 ADC IOADCx_Init();}#else{GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd (MS1100_DO_GPIO_CLK, ENABLE ); // 打开连接 传感器DO 的单片机引脚端口时钟GPIO_InitStructure.GPIO_Pin = MS1100_DO_GPIO_PIN; // 配置连接 传感器DO 的单片机引脚模式GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; // 设置为上拉输入GPIO_Init(MS1100_DO_GPIO_PORT, &GPIO_InitStructure); // 初始化 }#endif}#if MODE
uint16_t MS1100_ADC_Read(void)
{//设置指定ADC的规则组通道，采样时间return ADC_GetValue(ADC_CHANNEL, ADC_SampleTime_55Cycles5);
}
#endifuint16_t MS1100_GetData(void)
{#if MODEuint32_t tempData = 0;for (uint8_t i = 0; i < MS1100_READ_TIMES; i++){tempData += MS1100_ADC_Read();delay_ms(5);}tempData /= MS1100_READ_TIMES;return tempData;#elseuint16_t tempData;tempData = !GPIO_ReadInputDataBit(MS1100_DO_GPIO_PORT, MS1100_DO_GPIO_PIN);return tempData;#endif
}ms1100.h文件
#ifndef __MS1100_H
#define __MS1100_H
#include "stm32f10x.h"
#include "adcx.h"
#include "delay.h"
#include "math.h"/*****************辰哥单片机设计******************STM32* 文件 : MS1100甲醛传感器h文件 * 版本 : V1.0* 日期 : 2025.8.5* MCU : STM32F103C8T6* 接口 : 见代码 * BILIBILI : 辰哥单片机设计* CSDN : 辰哥单片机设计* 作者 : 辰哥**********************BEGIN***********************/#define MS1100_READ_TIMES 10 //MS1100传感器ADC循环读取次数//模式选择
//模拟AO: 1
//数字DO: 0
#define MODE 0/***************根据自己需求更改****************/
// MS1100 GPIO宏定义
#if MODE
#define MS1100_AO_GPIO_CLK RCC_APB2Periph_GPIOA
#define MS1100_AO_GPIO_PORT GPIOA
#define MS1100_AO_GPIO_PIN GPIO_Pin_0
#define ADC_CHANNEL ADC_Channel_0 // ADC 通道宏定义#else
#define MS1100_DO_GPIO_CLK RCC_APB2Periph_GPIOA
#define MS1100_DO_GPIO_PORT GPIOA
#define MS1100_DO_GPIO_PIN GPIO_Pin_1 #endif
/*********************END**********************/void MS1100_Init(void);
uint16_t MS1100_GetData(void);

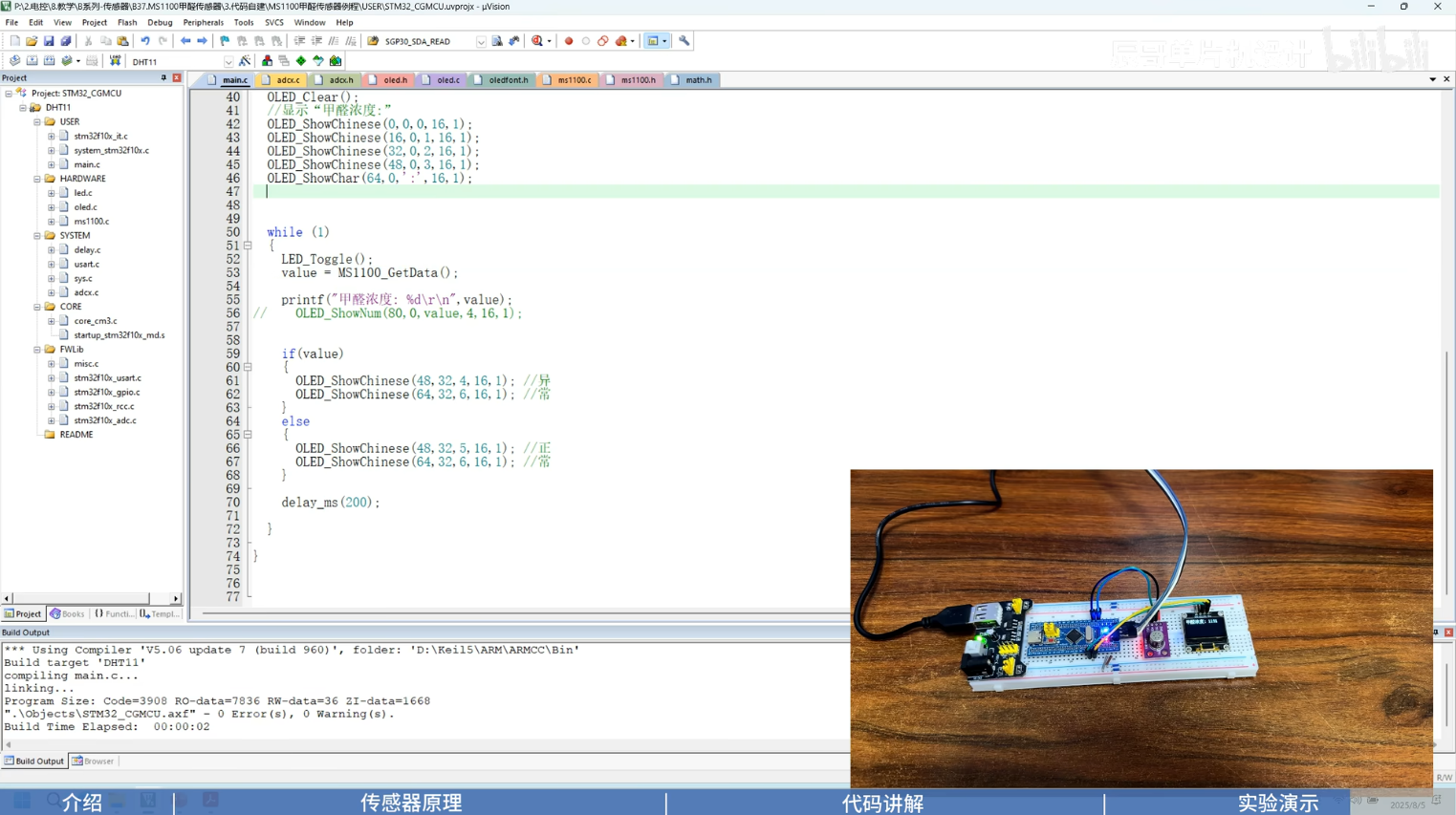

float MS1100_GetData_PPM(void);#endif /* __ADC_H */四、实验效果
