ESP32 IDF 分区表

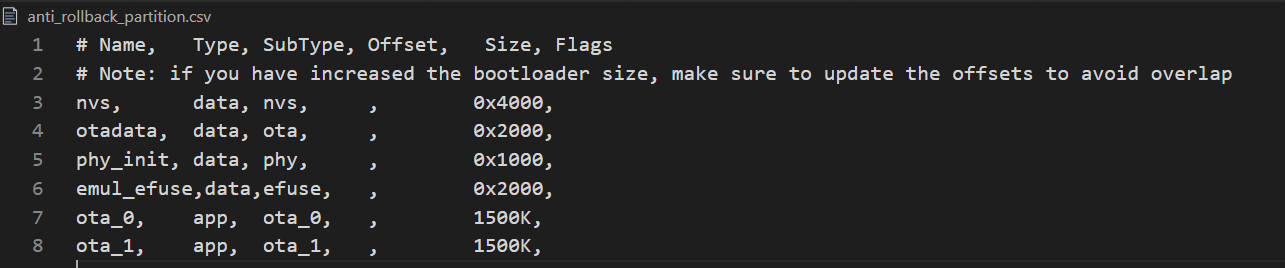

在esp32的一些项目里面我们都会看到这样一个文件：partions.csv
点进去一看，发现里面装着的很多个键值对，这个文件叫做分区表。
在 ESP32（及其他嵌入式设备）中，分区表（Partition Table）是一份存储在 Flash 中的 “索引文件”，用于定义 Flash 存储空间的 “区域划分规则”—— 就像电脑硬盘的分区（C 盘、D 盘、E 盘），每个分区有明确的用途、大小和地址范围，避免不同类型的数据（如程序固件、配置参数、用户文件）互相干扰。
简介
一、分区表的核心作用：给 Flash 做 “规划图”
ESP32 的所有数据（程序代码、WiFi 配置、用户参数等）都存在外部 SPI Flash 中，但 Flash 本身是 “连续的字节空间”，如果不做划分，程序无法区分 “哪里存固件”“哪里存配置”，可能导致写入配置时覆盖程序代码，或读取参数时读到无效数据。
分区表的作用就是解决这个问题：
- 它用 “表格” 形式记录了 Flash 中每个 “分区” 的名称、用途（类型）、具体地址范围和大小；
- 设备上电后，Bootloader（启动程序）和应用程序会先读取分区表，再根据表中的规则访问对应区域（比如 “从 factory 分区加载程序”“往 nvs 分区写配置”）。
二、分区表的组成：每个分区包含 5 个关键信息
一份完整的分区表由多个 “分区项” 组成，每个分区项描述一个独立的 Flash 区域。以 ESP32 常用的 partitions.csv 为例，每个分区的格式为：
# 名称, 类型, 子类型, 起始地址, 大小, 标志
nvs, data, nvs, 0x9000, 0x6000, # NVS配置分区
phy_init, data, phy, 0xF000, 0x1000, # PHY初始化数据分区
factory, app, factory, 0x10000, 0x100000,# 应用程序分区- 名称（Name）：分区的标识（如 “nvs”“factory”），方便代码中引用；
- 类型（Type）：分区的大类，主要分两种：
app：存储应用程序固件（如 factory 分区、ota 分区）；data：存储数据（如 NVS 配置、PHY 校准数据、SPIFFS 文件系统）；
- 子类型（SubType）：细分类型，明确具体用途：
nvs（data 子类型）：用于 NVS 存储键值对；phy（data 子类型）：存储 WiFi / 蓝牙 物理层校准数据；factory（app 子类型）：存储默认的出厂固件；
- 起始地址（Offset）：分区在 Flash 中的起始位置（必须 4KB 对齐）；
- 大小（Size）：分区的容量（如 0x6000 表示 24KB）。
三、分区表的存储位置：固定在 Flash 的 0x8000 地址
分区表本身也是一段数据，必须存储在 Flash 的固定位置，才能让设备启动时找到它。ESP32 约定：
- 分区表存储在 Flash 的
0x8000 ~ 0x8FFF地址（共 4KB）； - 设备上电后，第一步是 Bootloader（启动程序）从
0x0地址加载自身，然后立即读取0x8000处的分区表，再根据分区表找到应用程序分区（如 factory），加载程序运行。
四、分区域表的参数设置
分区表的参数其实并不是可以随意设置的，那分区表的组成成员来说，factory部分是缺一不可的，因为当前运行的程序都储存在factory部分，nvs和phy_init(需要网络组件必须选)是可选的。
需要注意的是起始地址和偏移地址，起始地址在官网分区表 - ESP32 - — ESP-IDF 编程指南 release-v5.5 文档 的这个位置有写
就是说分区表的起始地址在0x8000，结束地址在0x8ffff,分区表的偏移大小基本在0x1000的整数倍
接着是其他分区的分布规律：
1.所有分区的地址范围（起始地址 + 大小）互不重叠；
3.数据类型分区（如 NVS）起始地址是 4KB（0x1000）的整数倍；
4.应用类型分区（如 factory）起始地址是 64KB（0x10000）的整数倍；
5.所有分区都在 Flash 总容量范围内（如 16MB Flash 地址上限为 0xFFFFFF）。
五、分区表有自动设置还有自定义分区表
一般推荐自定义分区表
创建流程如下：

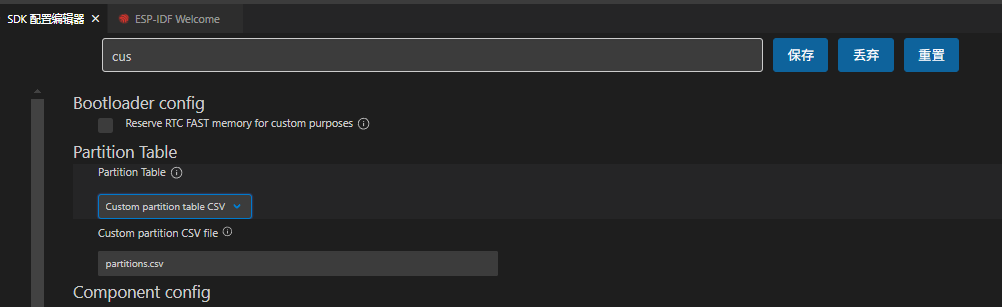

1.进入menuconfig并在搜索栏中填入cus
2.在partition table选择custom partition table csv，然后在custom partition csv file输入分区表的名称
3.在工程目录新建一个同你在custom partition csv file输入分区表的名称相同的.csv文件
更多问题
1.像是嵌入式的.pem格式的ca证书使用EMBED_TXTFILES存放在分区表的哪里？
答：EMBED_TXTFILES一般存储在factory和应用程序一起储存，存放在只读数据段中
