接着昨天的继续。

1.4.6二极管整流桥【重点】

二极管整流桥可以将交流电全部反转到一个方向，保证进入载荷的电压方向不变。

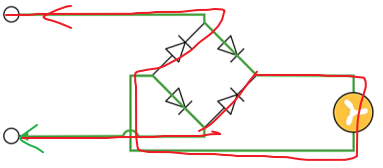

不管是正极在上（绿色）还是在下（红色），我们都能保证通过风扇的电压是从上到下的，保证进入载荷的电压的方向是不变的。

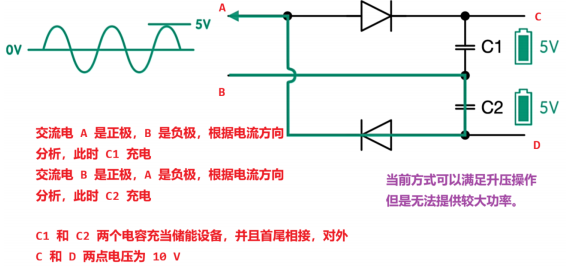

1.4.7二极管升压/倍压

1.5三极管

1.5.1三极管概述

三极管是利用小电流/小电压，控制驱动大电流电路控制方式。可以解决MCU芯片无法驱动的外部的功耗较高的设备。

MCU对外提供的电压一般为3.3V，最大电流为20mA，对外的功率为3.3*0.02A = 0.66W

在B用小电压进行驱动，填补P型半导体的空穴，紫色的这条线就可以到导通，空穴被填补后，NPN整体内部的电子就可以实现通路，此时在C添加外部大电压，既可以实现从C 到 E 的一个导通。

1.6MOS管道

1.6.1N沟道MOS管

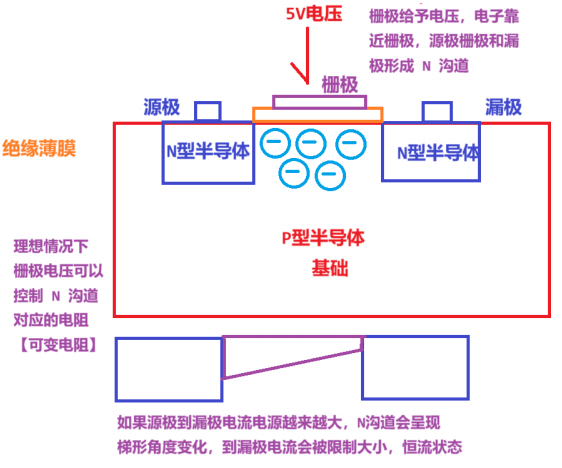

通过向栅极施加5V的电压，那么P型半导体中的电子就被吸引到了两个N型半导体之间，就在源极和漏极之间形成了通路，可以使电子流动，实现电流的流动。

1.6.2P沟道MOS管道

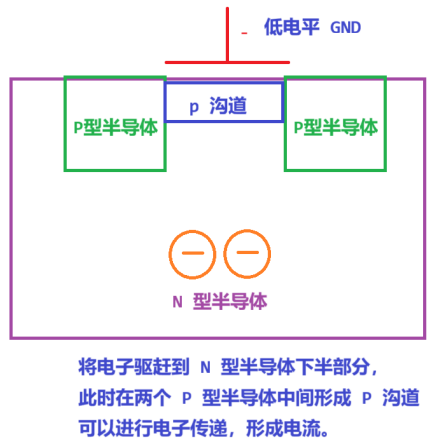

和上面的N沟道MOS管一样，我们这次需要施加的是低电平，利用同性相斥的原理，将N型半导体的电子推向另一边，形成空穴，三个P型半导体就可以实现到导通。

1.7光耦

电信号转换为光信号，光信号控制电信号。

• MCU 利用 NPN 型三极管，借助于小电流控制 12V 较大电压和电流
• 12V 驱动一个【光耦】模块，利用光耦模块带的外部的 24 V 驱动电路，载荷一个电机
• 完成了可以通过 MCU 编程控制的外部电路设计，同时利用光耦和三极管对 MCU 电路进行隔离保护。
