西门子840d sl 学习笔记 持续更新中。。。

一、SIMATIC Manager软件使用

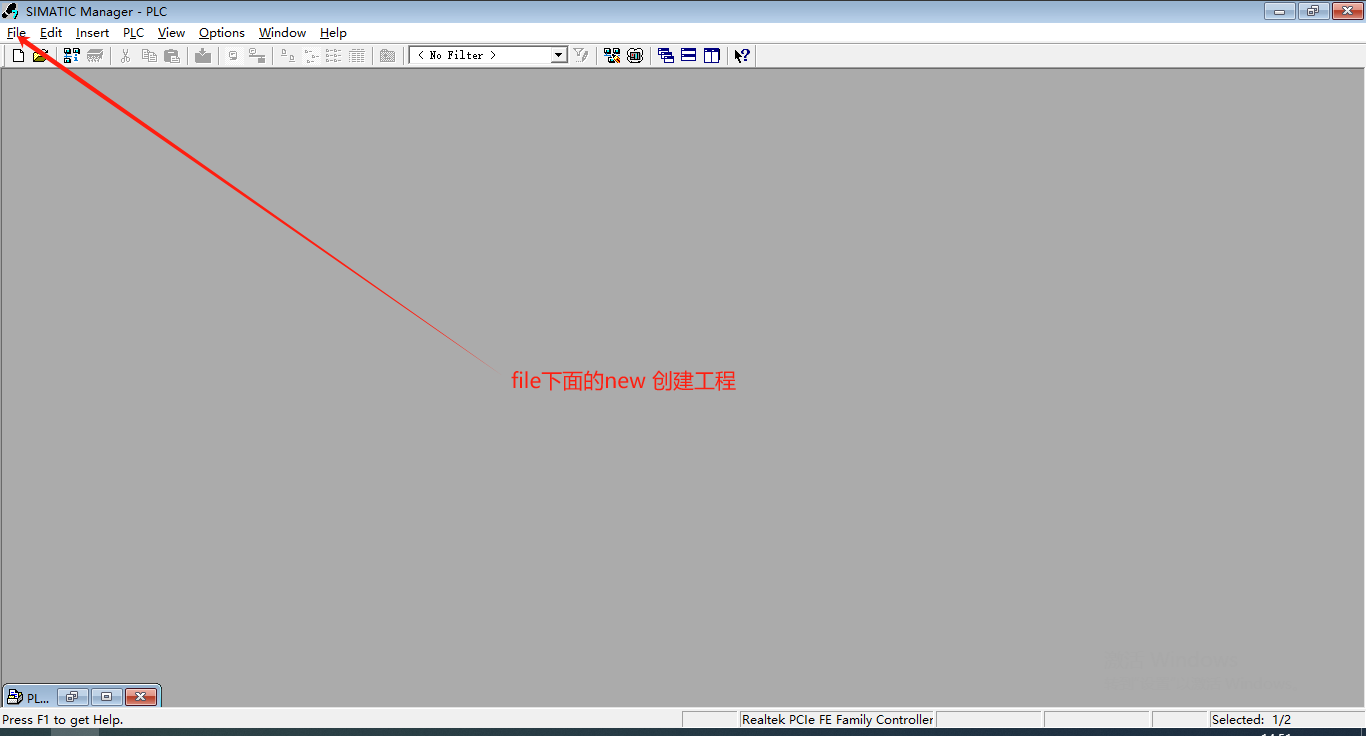

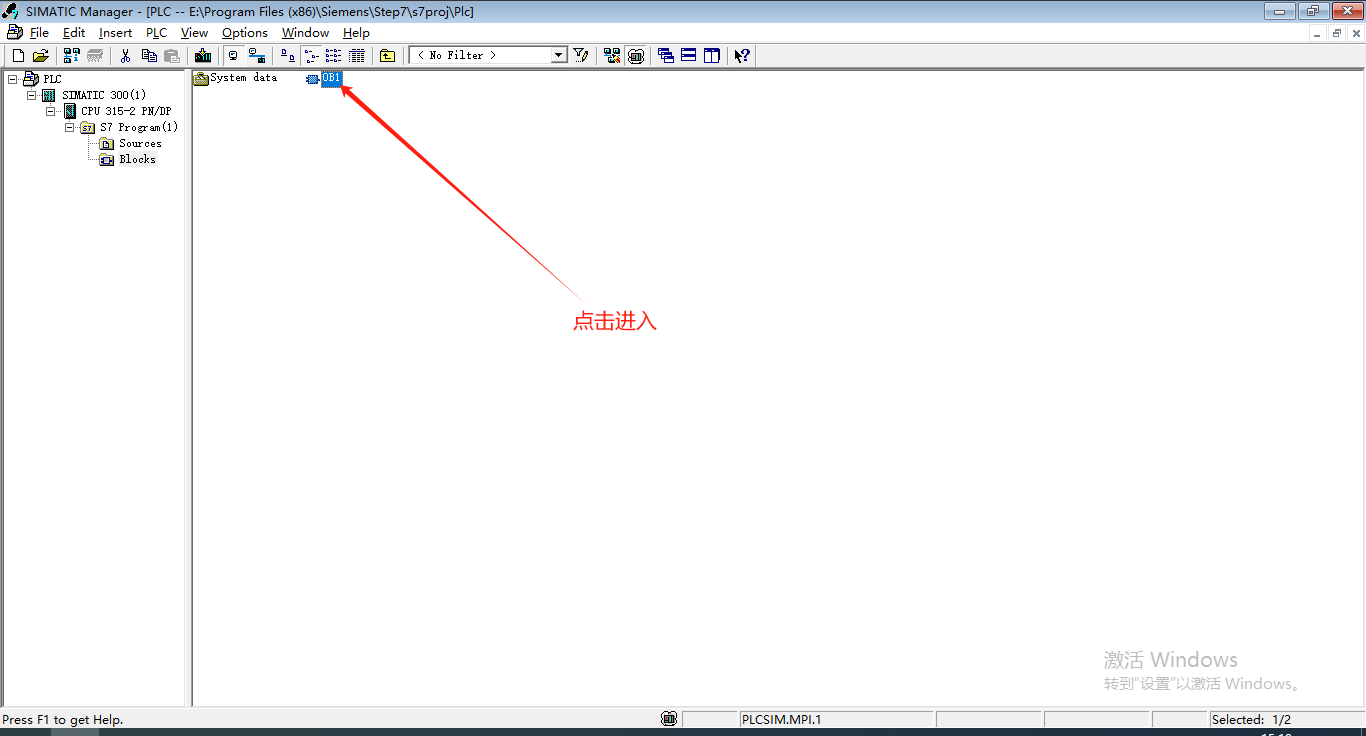

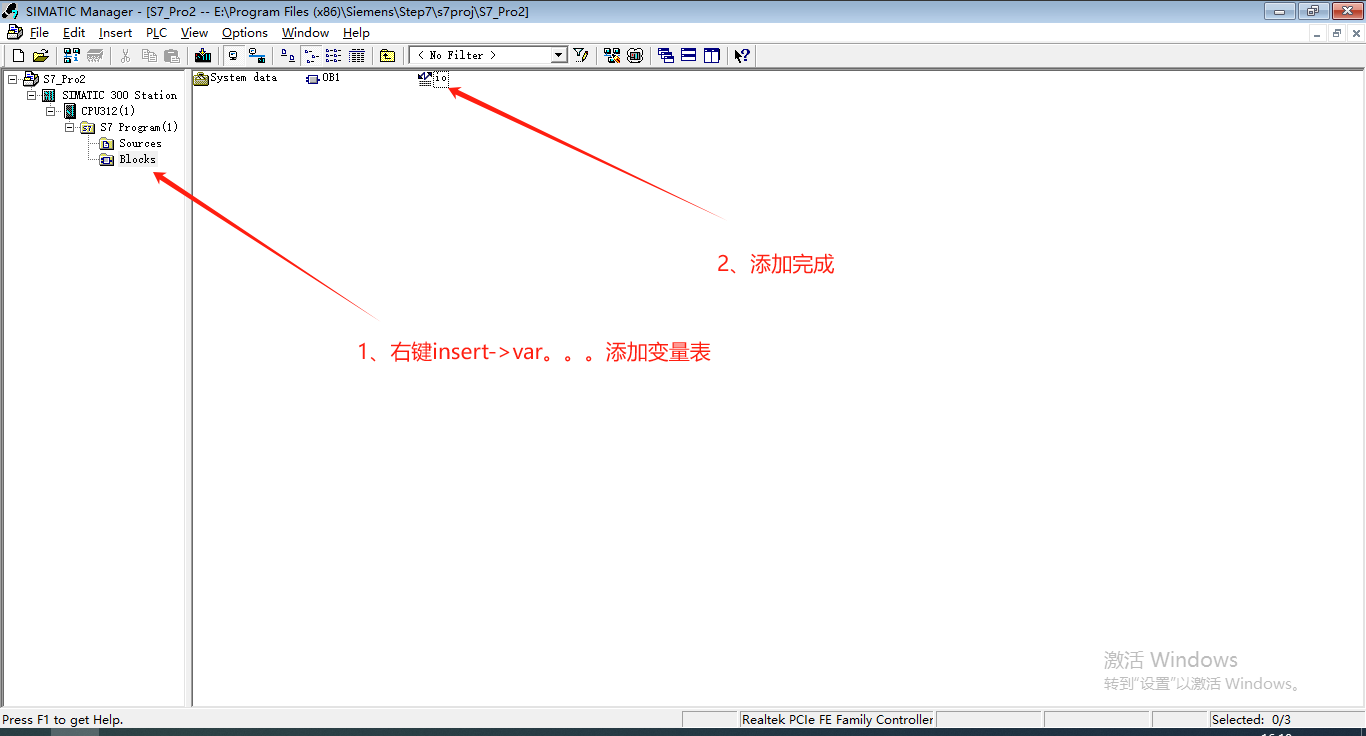

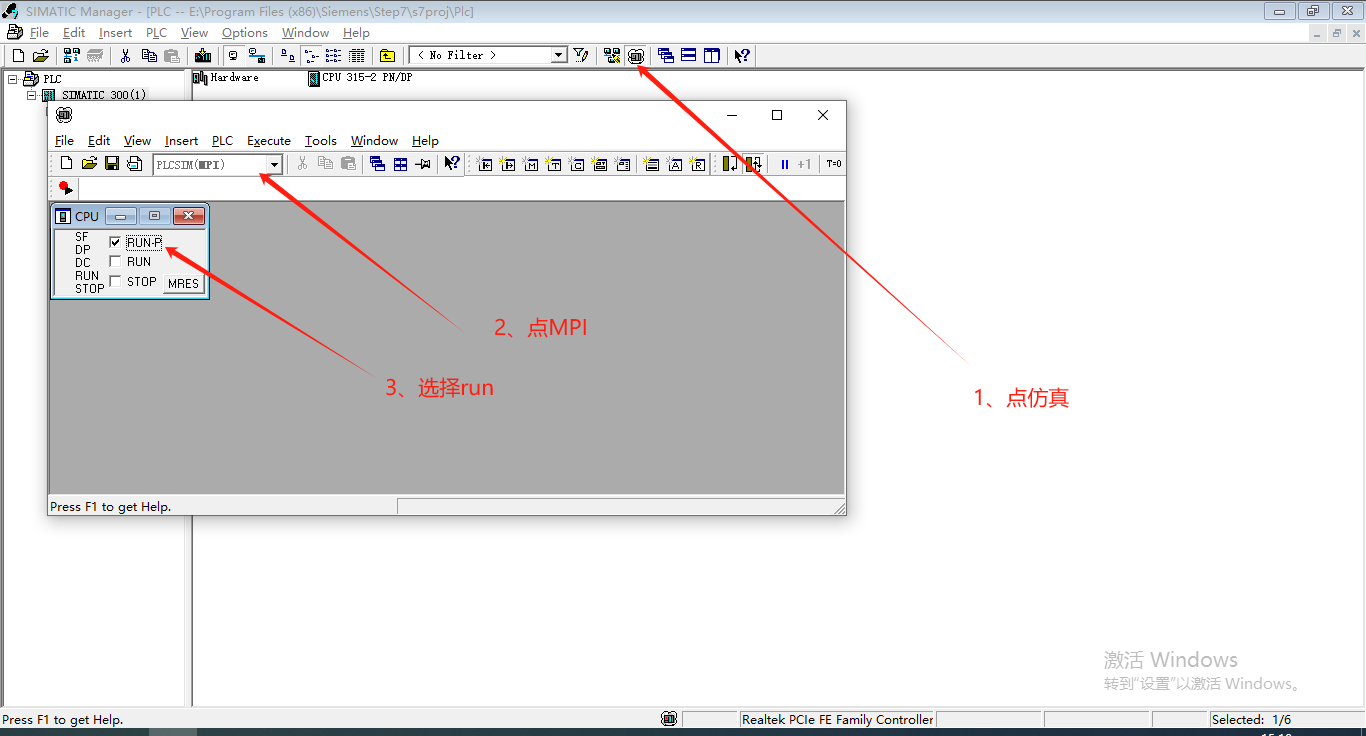

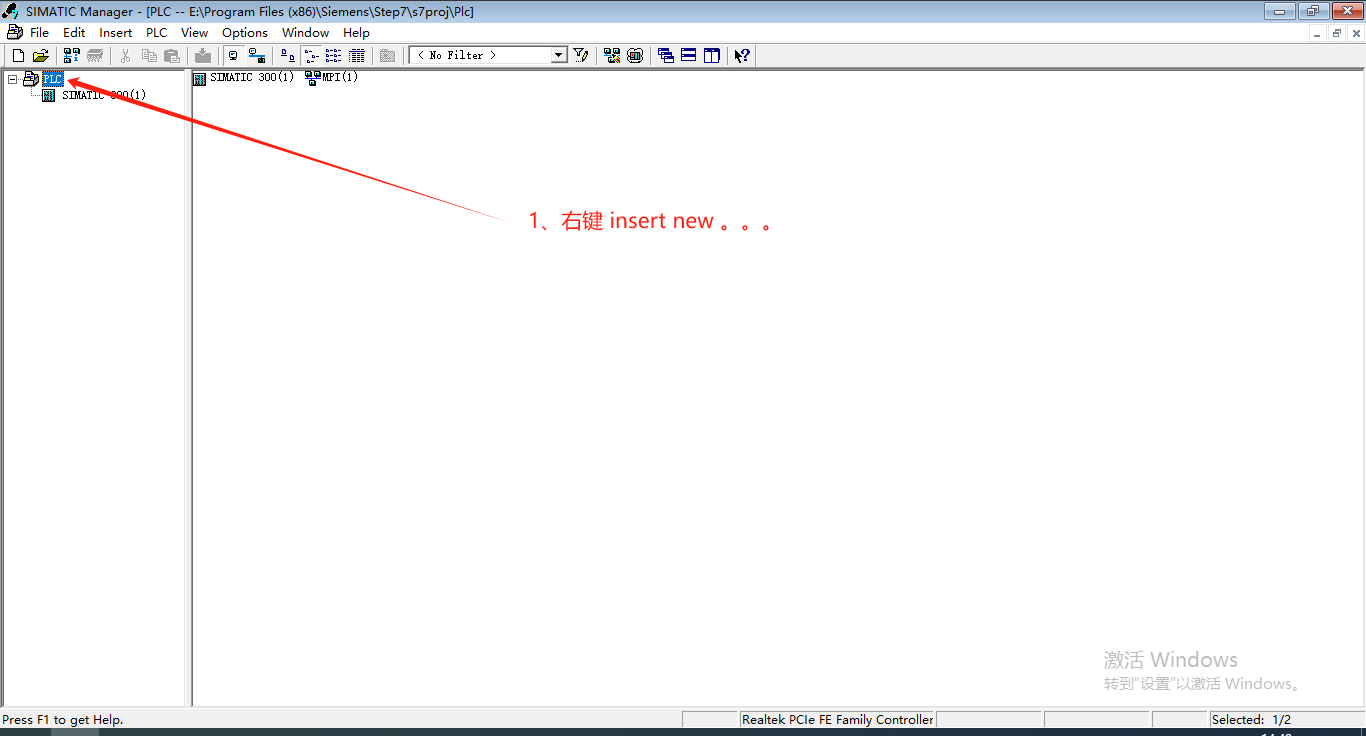

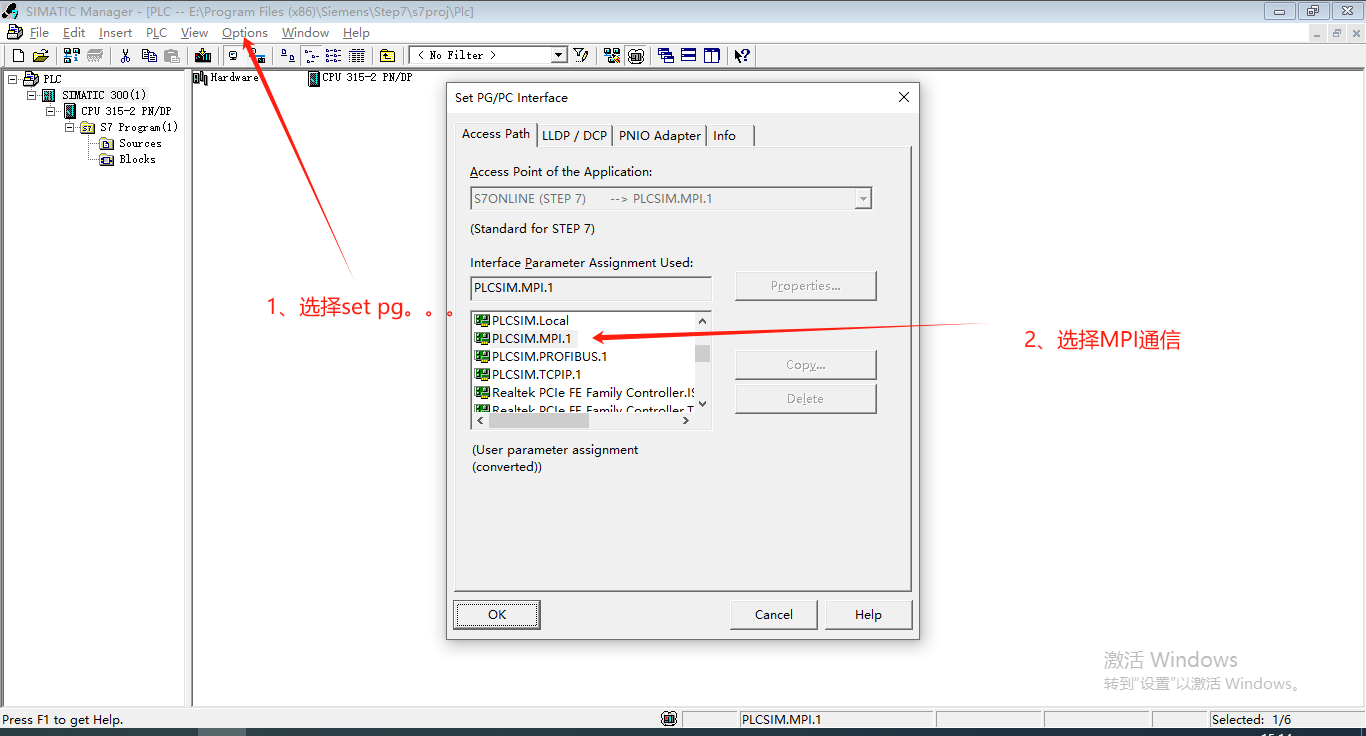

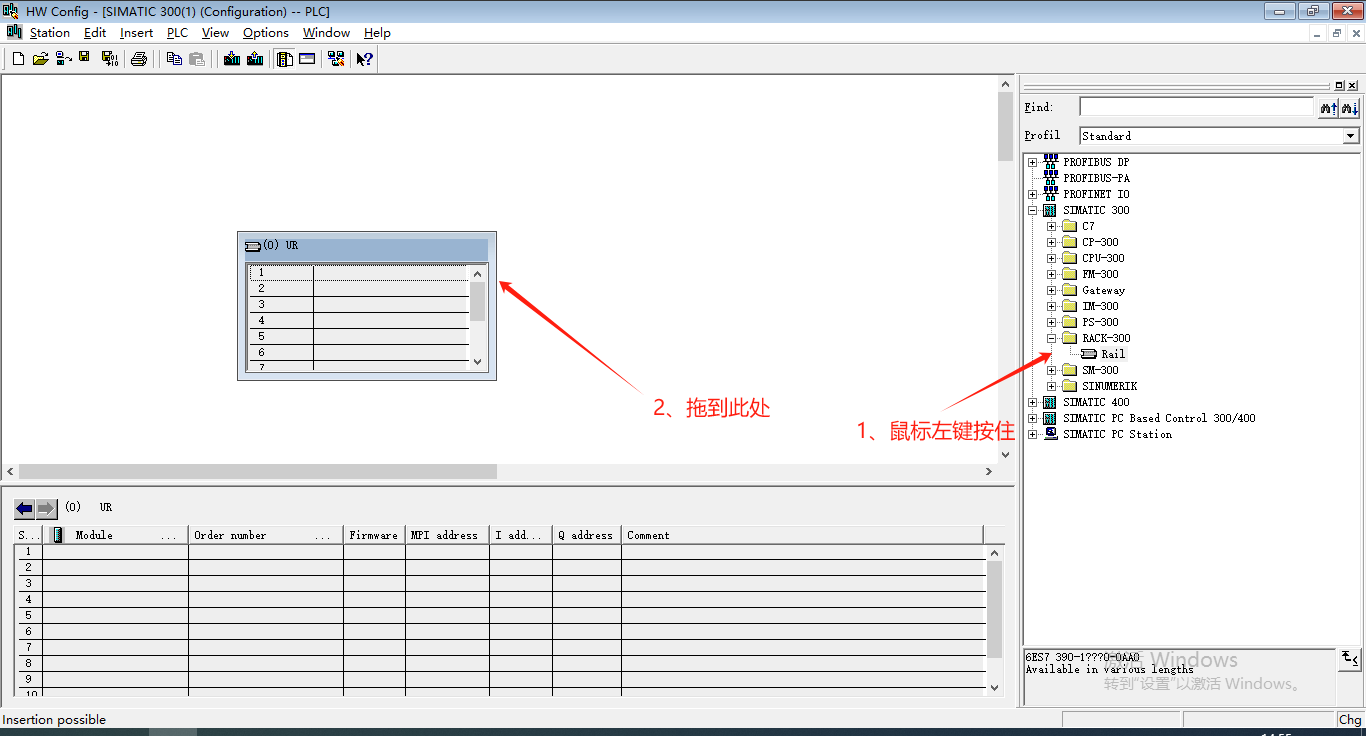

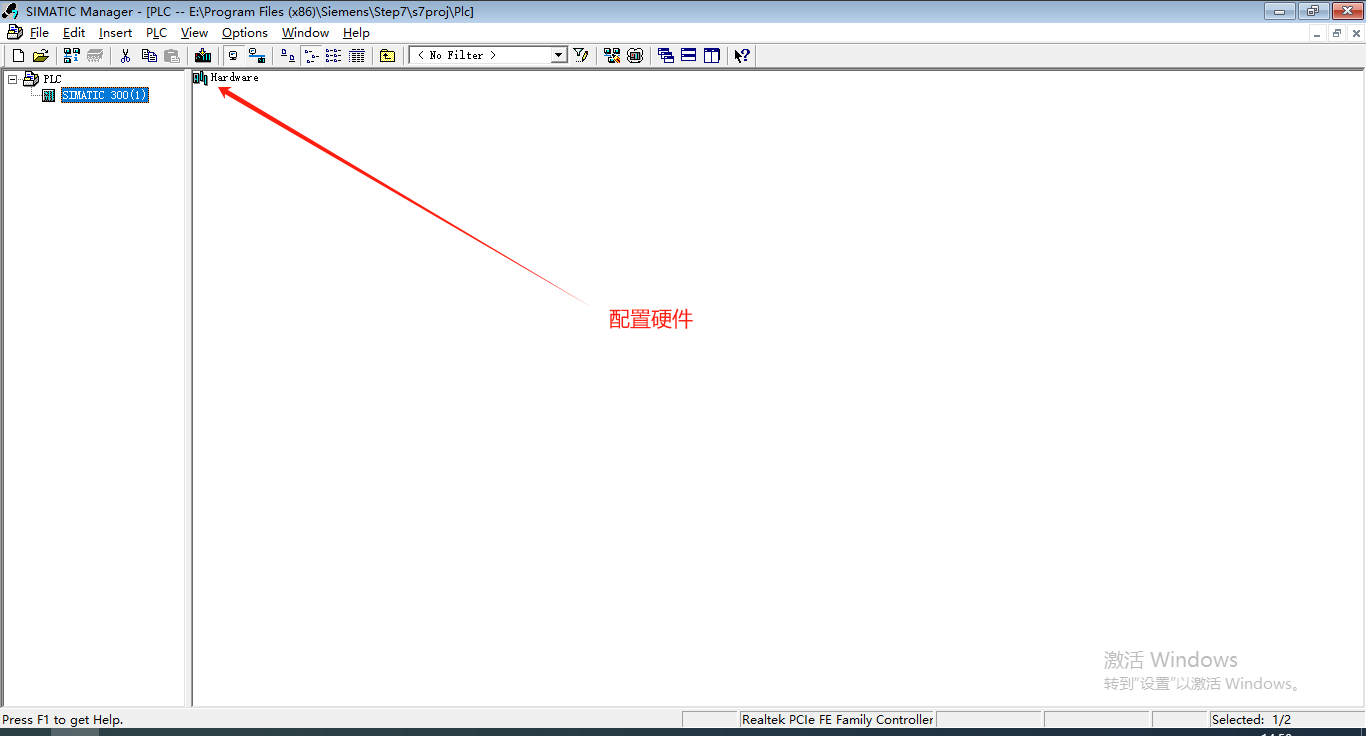

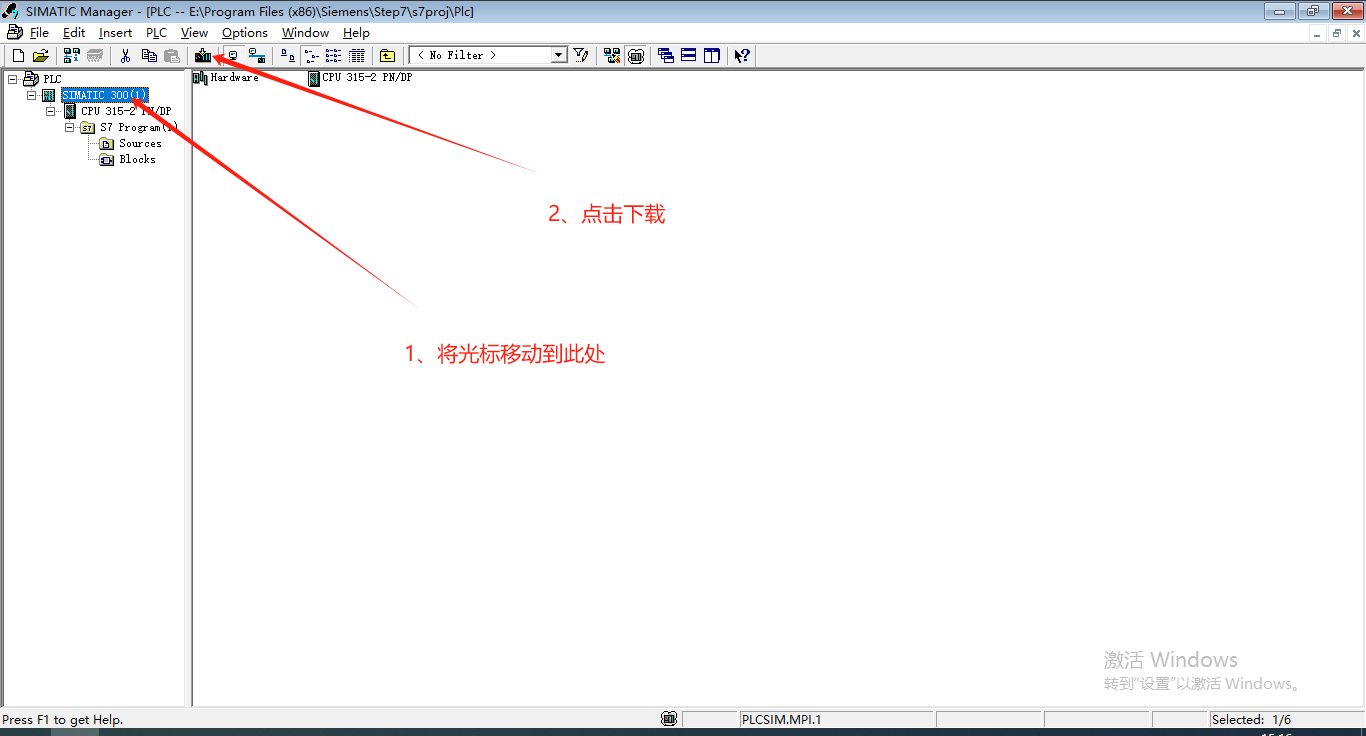

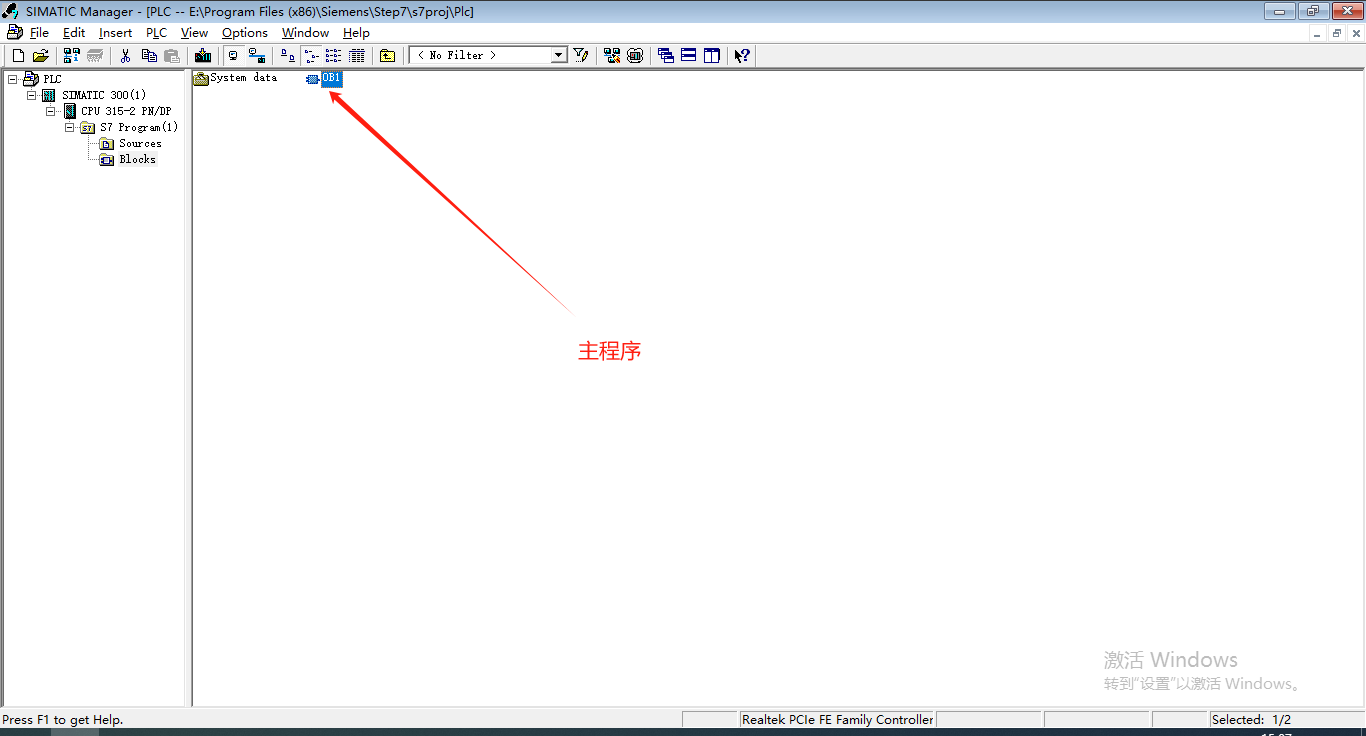

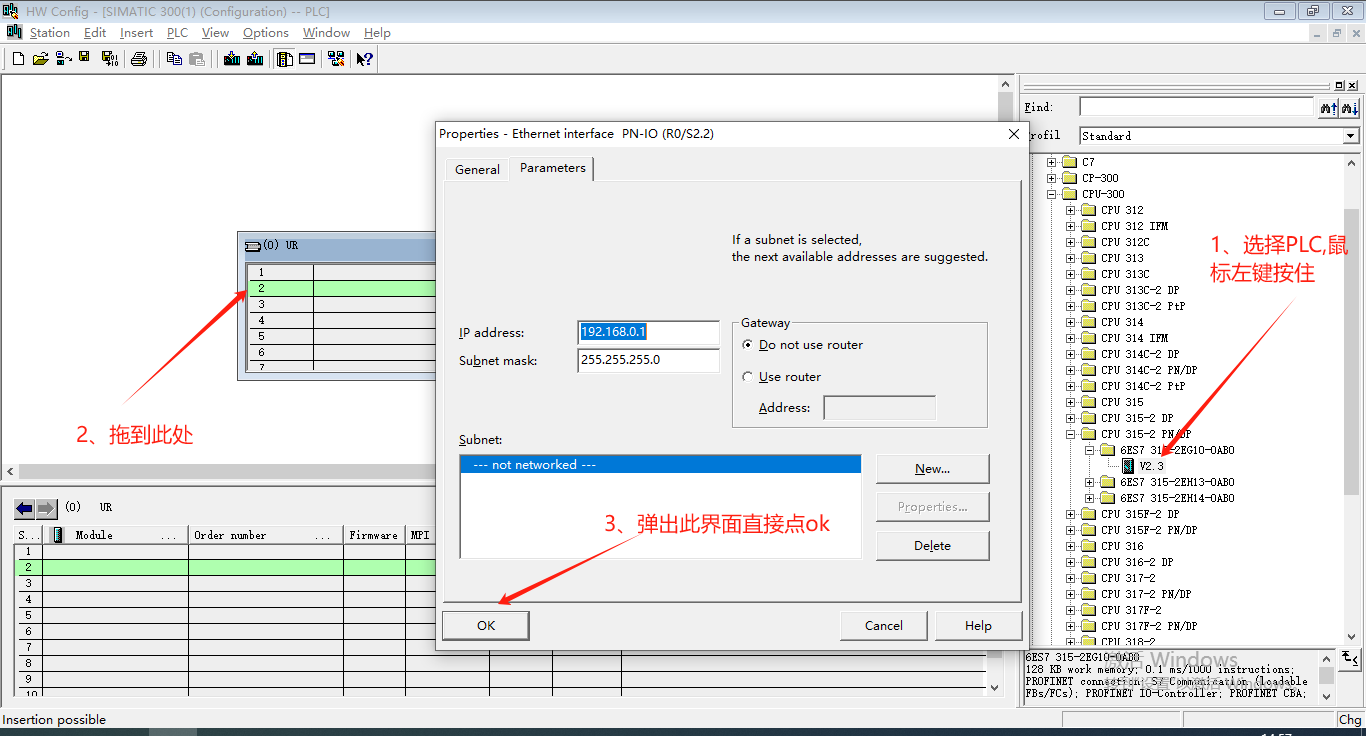

1、创建项目

二、STL与LAD

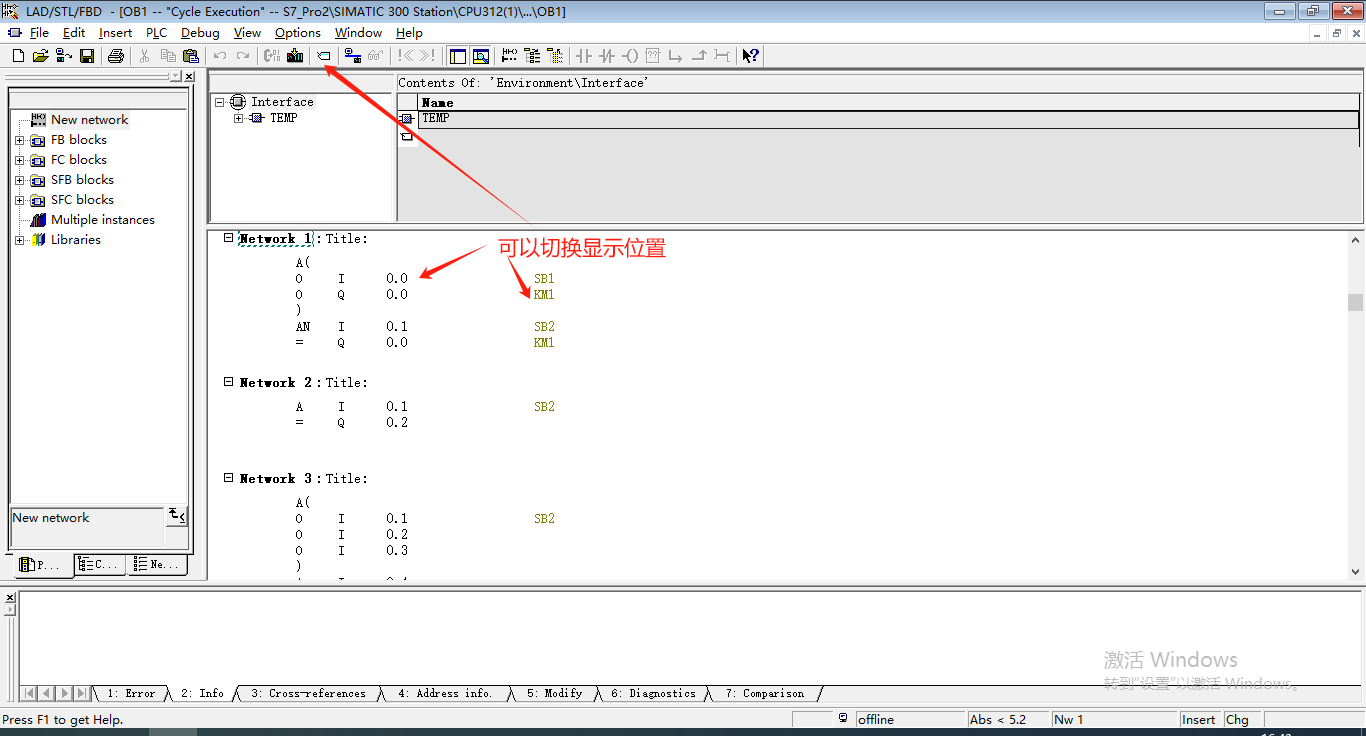

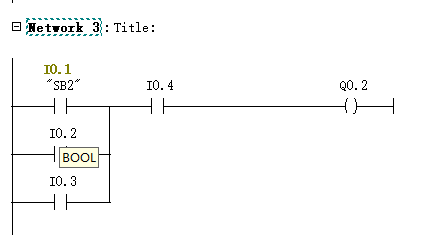

2.1、 STL 与LAD转换：A串联，O并联，（）先运算，=是输出表示一段逻辑的结束，遇见不认识的符合点F1帮助。

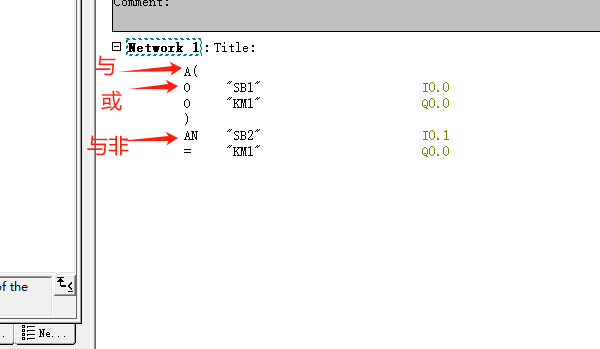

2.2、 STL语言布尔位逻辑指令理解
A 与指令：检查被寻址位的信号状态是否为1，并将测试结果与逻辑运算结果(RLO：上条程序运算结果)进行与运算。
AN 与非指令：检测被寻址位信号状态是否为0，并将测试结果与逻辑运算结果(RLO)进行与运算。
O 或指令：检测被寻址位信号状态是否为1，并将测试结果与逻辑运算结果(RLO)进行或运算。
ON 或非指令：检测被寻址位信号状态是否为0，并将测试结果与逻辑运算结果(RLO)进行或运算。

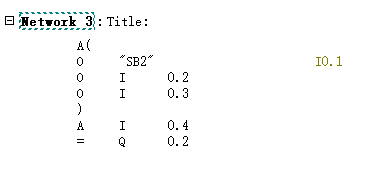

（） 括号的理解：先算括号里的结果，在与外面程序进行运算。
变量修改：在程序中I变量为只读，不可修改，其他可以该。
三、常用数据类型
3.1、中间变量M：关机重启后里面数据会丢失。

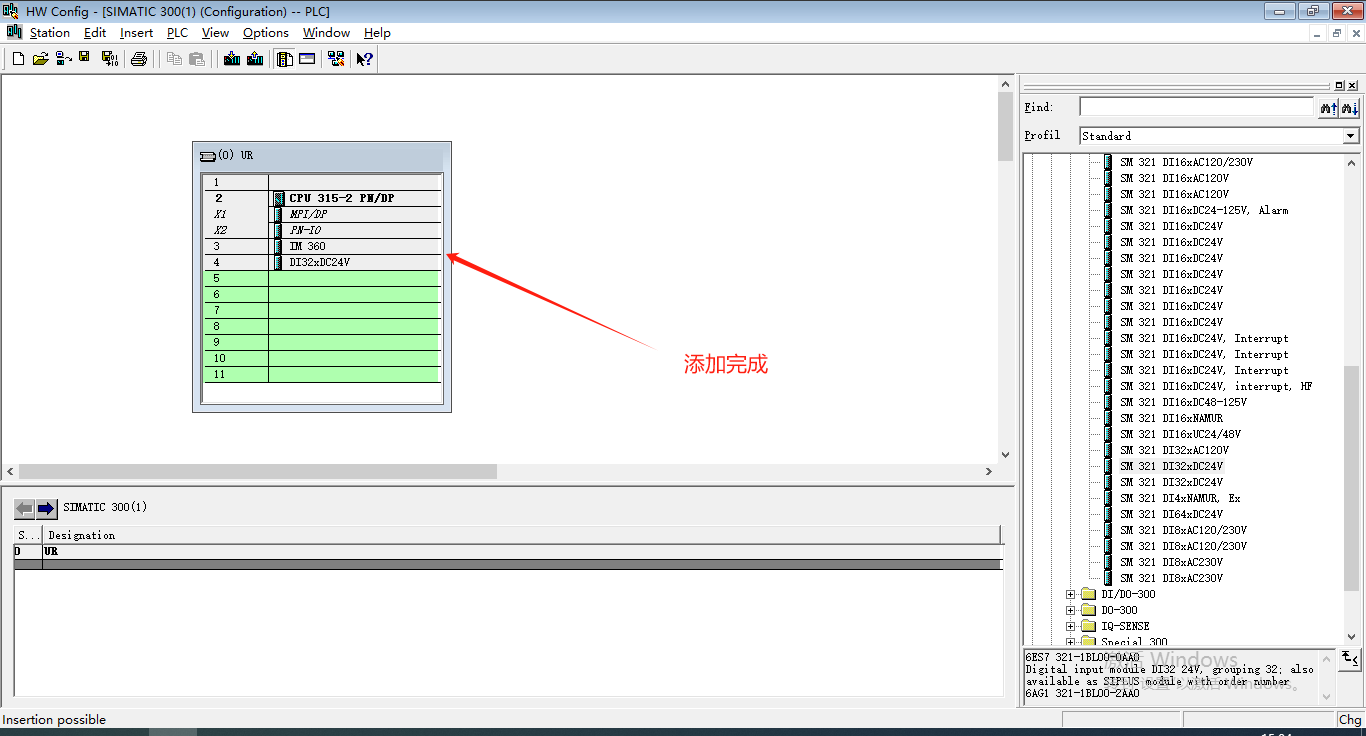

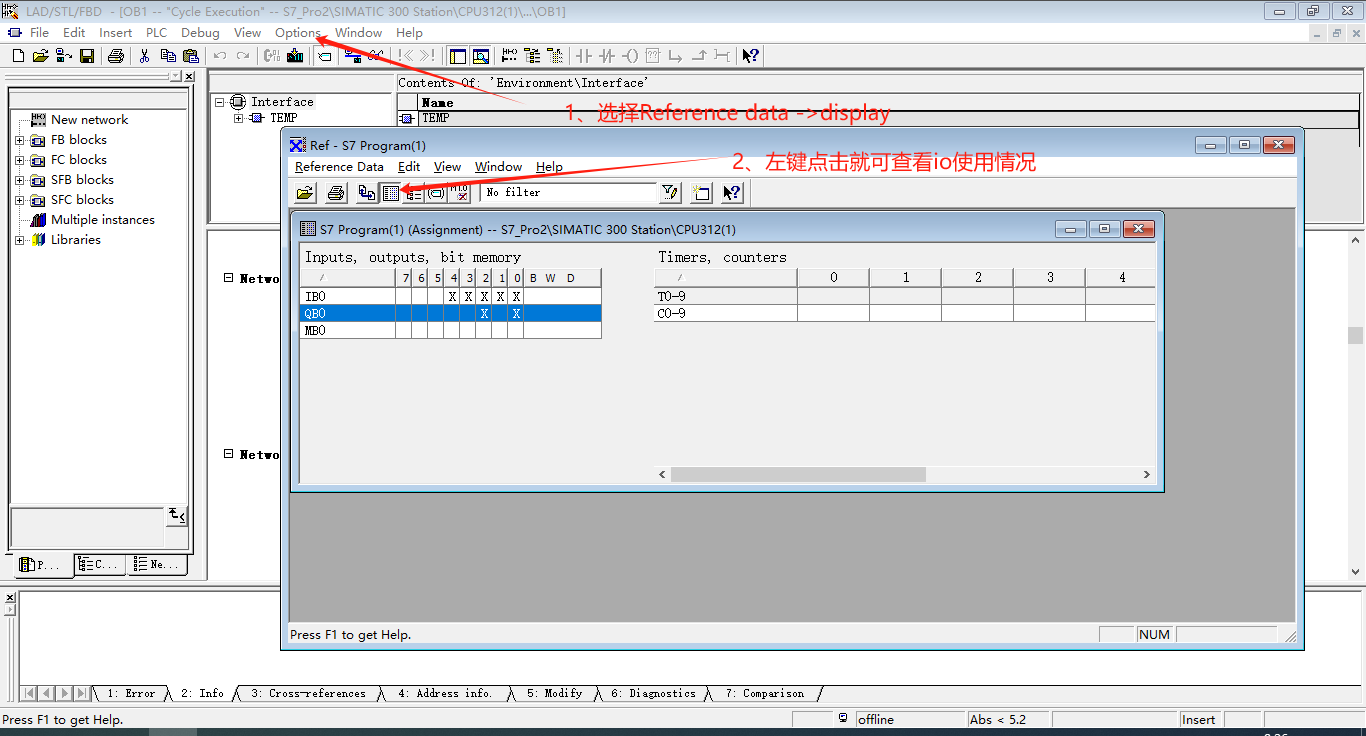

3.2、查看io分配情况
