Altium Designer(AD)自定义PCB形状

目录

1绘制PCB外框

1.1选中Keep-Out Layer层

1.2定义原点位置

1.3绘制边框

1.4切换单位

1.5绘制外形

1.6分割PCB

1.7分割效果

2PCB倒圆角

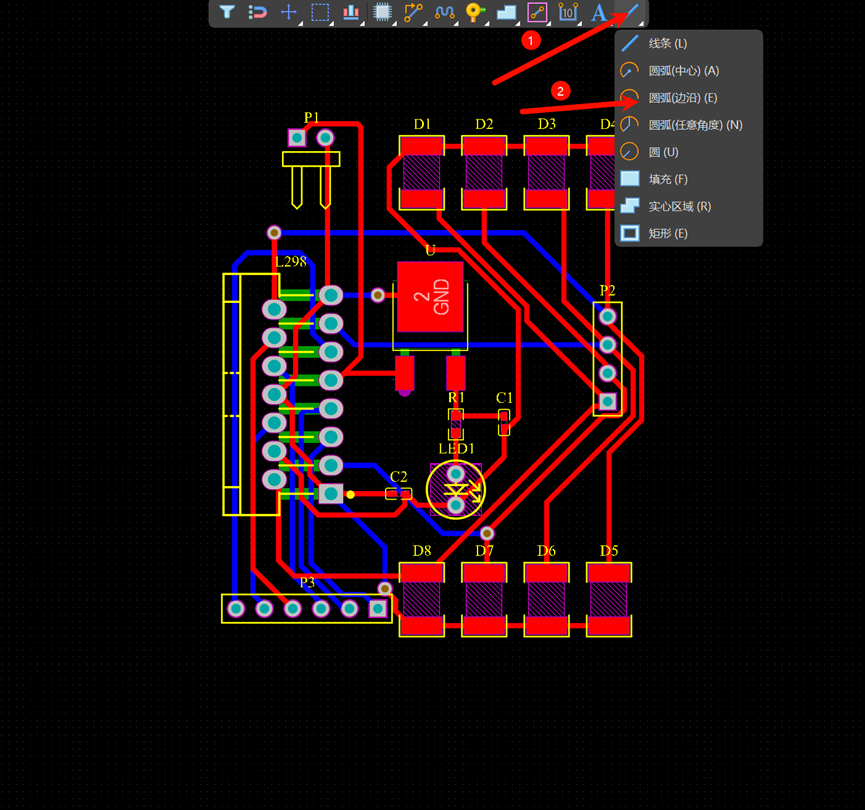

2.1选中圆弧绘制

2.2绘制圆弧

2.3圆弧参数定义

2.4完成圆弧绘制

2.5完成板子四个圆弧绘制

2.6删除多余线条

2.7分割PCB

2.8分割效果

3PCB分割过程中的典型报错

  4 硬件工程师笔试面试相关文章链接(部分链接)

---

摘要：本文详细介绍了PCB外框绘制与倒圆角操作流程：1）在Keep-OutLayer层设置原点，绘制方形边框并定义板形；2）通过圆弧工具完成四角倒圆处理，删除多余线条后重新分割板形；3）针对线条不闭合等常见报错提供解决方法。文末附硬件工程师笔试面试资源链接，包含2025版真题集、高频考点、器件知识及Multisim教程等实用内容。（149字）

1绘制PCB外框

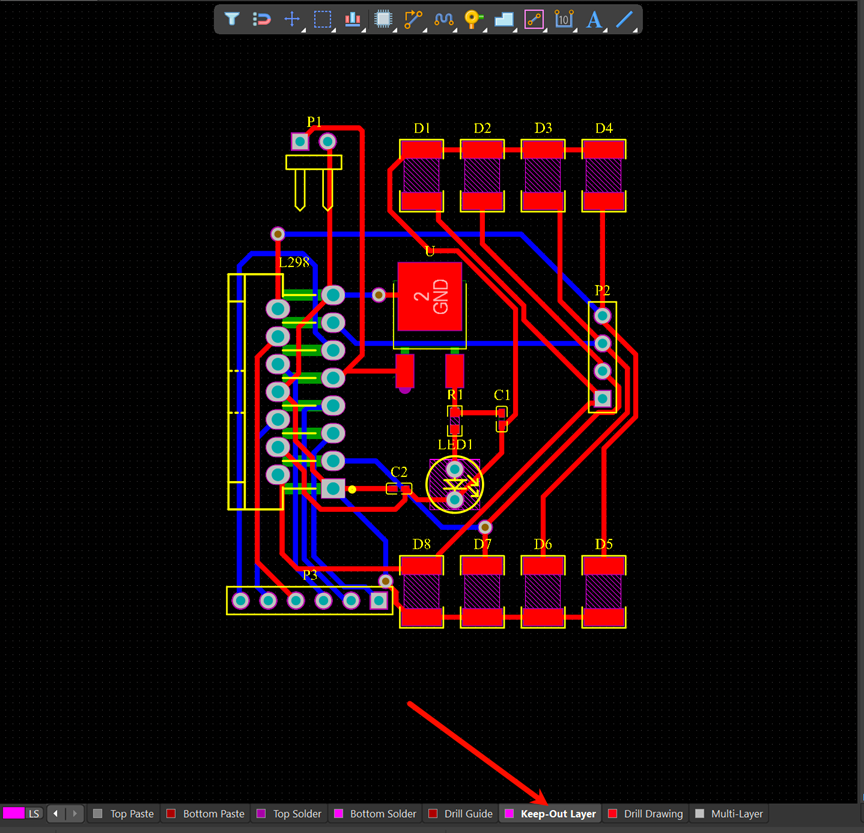

1.1选中Keep-Out Layer层

1.2定义原点位置

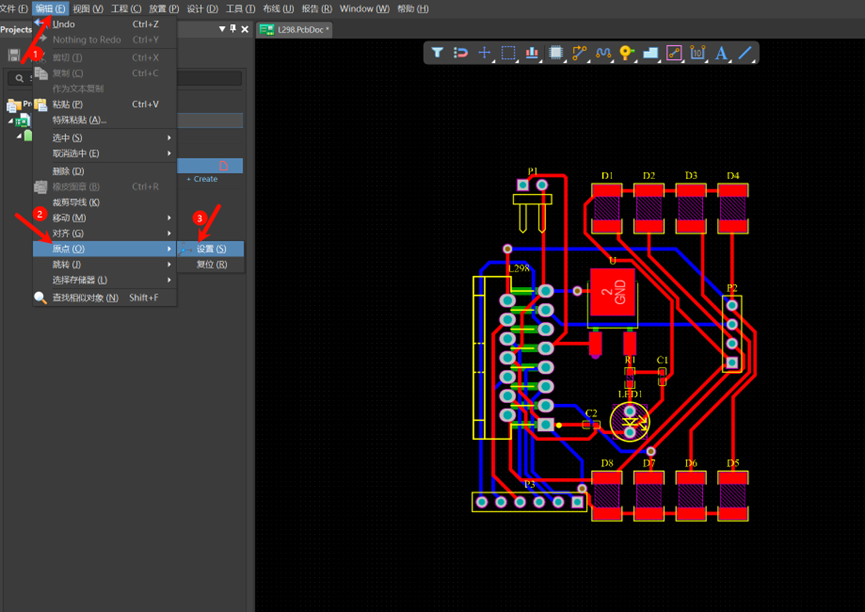

依次操作：1：编辑——>2：原点——>3设置

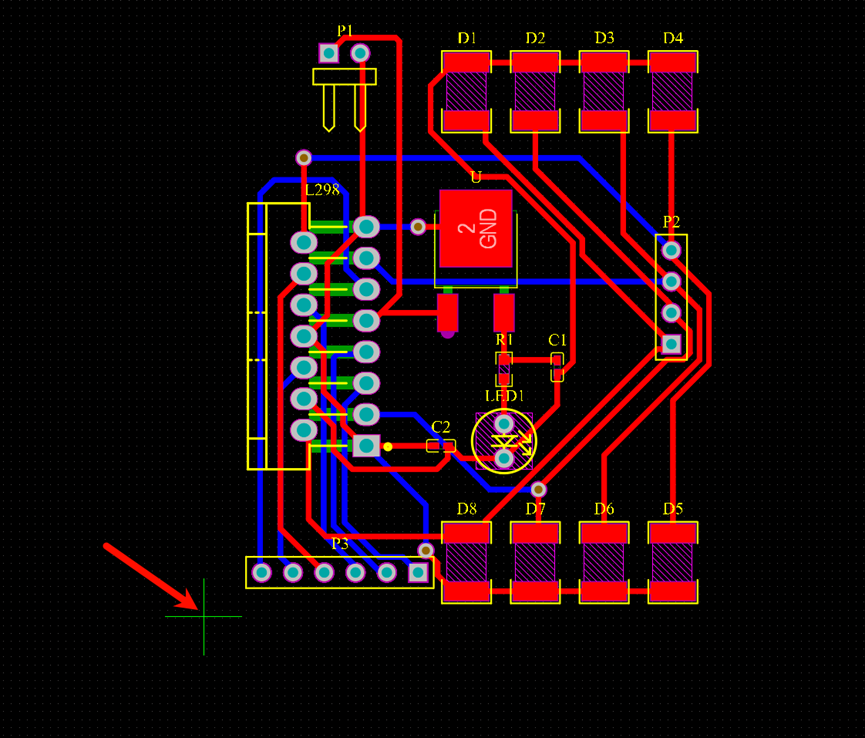

绿色十字确定原点位置

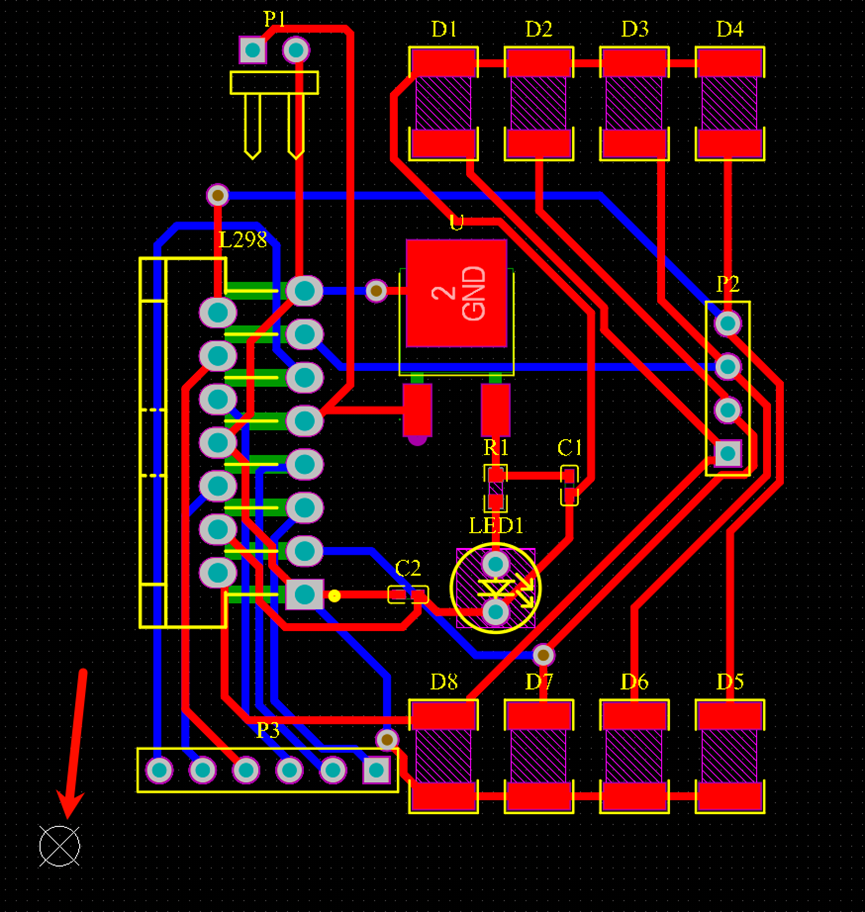

如下图所示，原点效果

1.3绘制边框

选择边框线条：1：鼠标左键——>2：可以选择内容

原点为起点绘制线条并进行参数设置

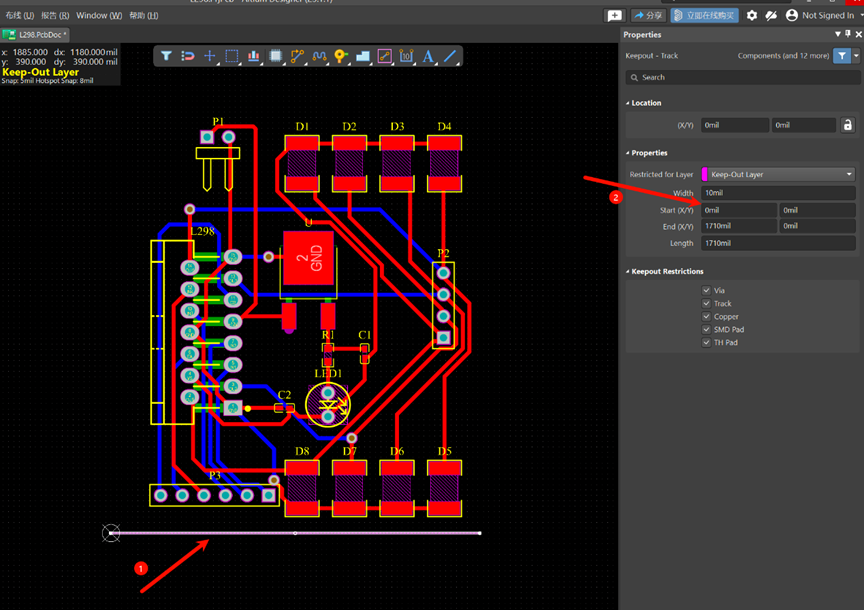

如下图所示，1：绘制的线条——>2：线条参数设置

1.4切换单位

操作如下：1：视图——>切换单位

切换为mm，如下图所示
