分布式光伏阴影轨迹模拟

分布式光伏系统因安装位置灵活（如屋顶、停车场顶棚等），在能源转型中应用日益广泛。但此类系统易受周边环境遮挡影响，树木、建筑物、电线杆等物体产生的阴影会随太阳位置变化形成动态轨迹，导致光伏组件接收的太阳辐射不均，引发输出功率波动，长期还可能加速组件老化，降低系统整体发电效率与使用寿命。因此，精准模拟分布式光伏阴影轨迹，对系统设计优化与高效运行至关重要。本文将围绕分布式光伏阴影轨迹模拟展开，介绍鹧鸪云光伏模拟系统在该领域的应用，分析阴影轨迹影响机制并提出优化方案。

一、分布式光伏阴影轨迹的影响机理

分布式光伏系统的组件通常按特定排列方式安装，在太阳高度角、方位角随时间变化的过程中，周边遮挡物会形成动态阴影轨迹，覆盖组件的不同区域。当阴影轨迹扫过组件时，被遮挡部分的光伏电池单元电流会显著下降。由于组件内部电池多为串并联结构，串联支路中电流受最弱单元限制，被遮挡电池会成为电流瓶颈，导致整个串联支路输出电流降低，进而使组件整体输出功率下降。

同时，被遮挡电池单元电压相对升高，可能对未被遮挡电池形成反向偏置，引发局部过热，即热点效应，长期会造成电池片损坏、封装材料老化，缩短组件使用寿命。此外，阴影轨迹的覆盖范围、移动速度及持续时间，会直接影响系统功率波动的幅度与频率。例如，夏季正午太阳高度角大，阴影面积小、移动快，对系统影响相对短暂；而冬季早晨或傍晚，太阳高度角小，阴影面积大、移动慢，可能长时间影响组件输出。

二、基于鹧鸪云光伏模拟系统的阴影轨迹模拟模型构建

为精准分析分布式光伏阴影轨迹的影响，鹧鸪云光伏模拟系统构建了针对性的模拟模型，该模型主要包含以下核心模块：

（一）基础参数输入模块

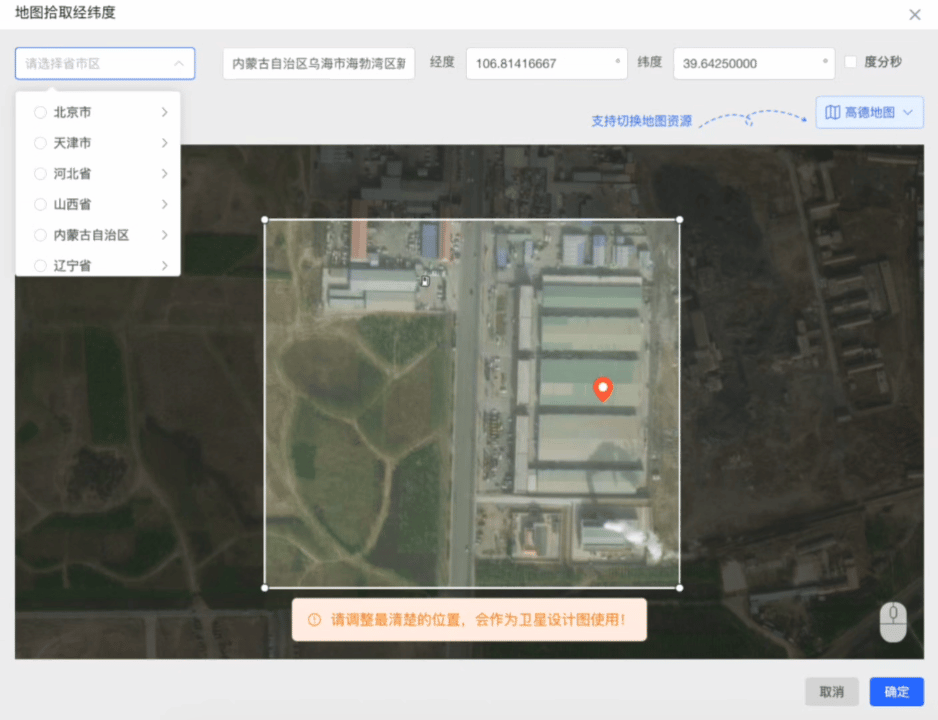

该模块支持在卫星地图中拾取分布式光伏系统安装地点的经纬度，自动获取该地的海拔高度等地理信息，设置组件的型号、排列方式、安装倾角、方位角等参数。同时，可导入周边遮挡物（如建筑物、树木）的三维模型数据，包括高度、宽度、距离组件的水平距离等，为阴影轨迹模拟提供精准的基础数据支撑。

（二）太阳轨迹计算模块

依据输入的地理信息，结合天文算法，计算不同日期、不同时刻的太阳高度角与方位角，生成全年或特定时间段内的太阳运动轨迹数据。该数据是模拟阴影轨迹的核心依据，直接决定阴影的生成位置与移动规律。

（三）阴影轨迹模拟模块

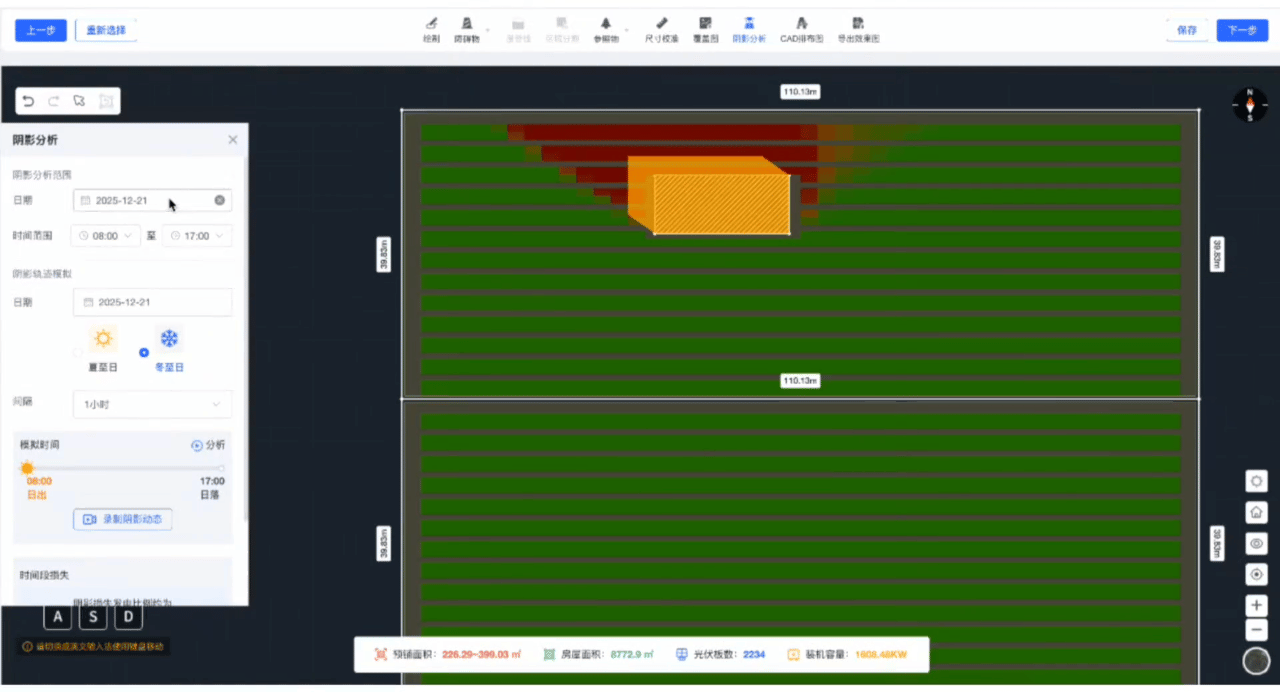

基于太阳轨迹数据与遮挡物三维模型，通过光线追踪算法，模拟遮挡物在不同时刻投射到光伏组件上的阴影形状、覆盖范围及移动轨迹。可生成动态阴影轨迹图，直观展示阴影在一天内、一年内的变化过程，同时计算阴影覆盖区域的太阳辐射强度衰减情况。

（四）系统输出模拟模块

将阴影轨迹数据与光伏组件的电气特性模型结合，模拟不同阴影覆盖状态下组件的输出电压、电流、功率等参数变化，可量化分析阴影轨迹对系统输出性能的影响程度。

（五）数据可视化与分析模块

通过图表形式（如折线图、热力图）展示阴影轨迹模拟结果与系统输出数据，支持对不同遮挡场景、不同组件排列方案的模拟结果进行对比分析，为系统设计优化提供直观的数据参考。

三、模拟结果与分析

利用鹧鸪云光伏模拟系统进行分布式光伏阴影轨迹模拟，可获取多维度的分析结果。通过改变遮挡物参数（如高度、距离）、组件安装参数（如倾角、方位角），可开展对比模拟实验，分析不同因素对阴影轨迹及系统输出的影响。

四、优化策略与展望

基于阴影轨迹模拟结果，可从以下方面优化分布式光伏系统设计与运行：

（一）系统设计阶段优化

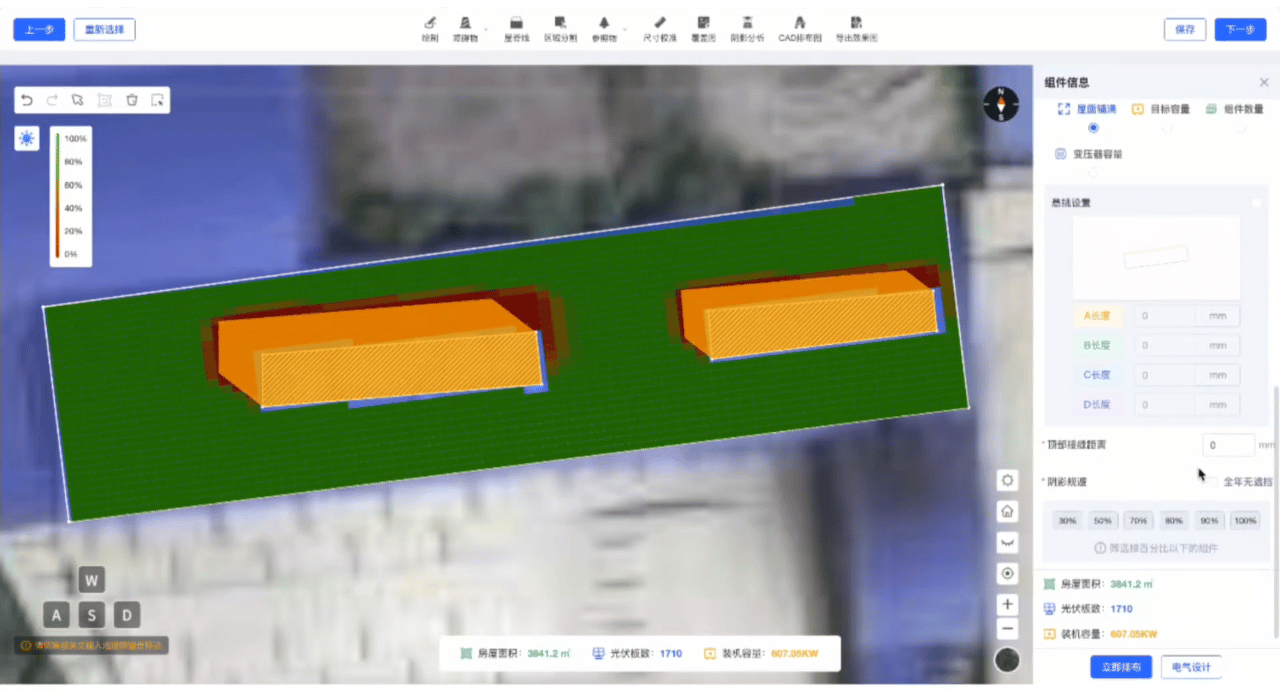

根据阴影轨迹模拟结果，设置自动筛选30%-100%以下的光伏组件，智能重铺精准避开长期阴影覆盖区域。

（二）遮挡物管理

依据模拟确定的遮挡物影响程度，制定遮挡物定期维护计划。如对树木制定合理的修剪周期与修剪高度，对临时遮挡物（如广告牌）规划移除或调整方案，从源头减少阴影对系统的影响。

（三）系统运行控制优化

结合阴影轨迹的预测数据，优化逆变器的MPPT（最大功率点跟踪）算法参数，使系统在阴影轨迹变化时能快速调整，跟踪最大功率点，减少功率损失。同时，可根据阴影覆盖规律，合理安排组件巡检时间，提高运维效率。

总之，分布式光伏阴影轨迹模拟是保障系统高效运行的关键环节。鹧鸪云光伏模拟系统为阴影轨迹模拟提供了精准、高效的工具，通过模拟分析可深入掌握阴影影响机制，为系统设计优化与运行管理提供科学依据。随着模拟技术的不断发展，将进一步推动分布式光伏系统效率与可靠性的提升，助力分布式光伏产业的持续健康发展。
