Matlab实现点云的体素下采样

        今天分享使用matlab进行点云的体素下采样。我们从技术介绍、实现流程与应用领域三个方面进行讲解说明。

一、技术介绍

1. 基本概念
点云体素下采样（Voxel Grid Downsampling）是一种重要的三维数据处理技术，通过将三维空间划分为规则的小立方体（体素）来减少点云数据量。每个体素内的所有点被替换为一个代表性点，从而实现数据降维。

2. 技术原理
- 体素化：将点云空间划分为等大小的三维立方体网格
- 代表性点选择：在每个体素内选择一个点代表该体素内的所有点
- 数据压缩：显著减少点云中的点数，同时保留几何结构特征

3. MATLAB实现优势
- 内置`pcdownsample`函数，支持多种下采样方法
- 提供交互式可视化工具
- 与PointCloud对象无缝集成
- 支持自定义体素大小和采样策略

二、实现流程

1. 数据准备

% 读取点云数据
ptCloud = pcread('pointcloud.ply');
% 或者从工作区加载现有数据
% ptCloud = pointCloud(xyzPoints);

2. 体素下采样实现

% 方法1：使用gridAverage方法
gridSize = 0.05; % 设置体素大小为0.05米
downsampledPtCloud = pcdownsample(ptCloud, 'gridAverage', gridSize);% 方法2：使用nonuniformGridSample方法
downsampledPtCloud = pcdownsample(ptCloud, 'nonuniformGridSample', gridSize);% 方法3：使用random方法
downsampledPtCloud = pcdownsample(ptCloud, 'random', 0.1); % 保留10%的点

3. 参数调优

% 评估下采样效果
originalPoints = size(ptCloud.Location, 1);
downsampledPoints = size(downsampledPtCloud.Location, 1);
reductionRatio = (1 - downsampledPoints/originalPoints) * 100;fprintf('点数减少比例：%.2f%%\n', reductionRatio);

4. 结果可视化

% 创建对比图
figure;
subplot(1,2,1);
pcshow(ptCloud);
title(sprintf('原始点云 (%d点)', originalPoints));
subplot(1,2,2);
pcshow(downsampledPtCloud);
title(sprintf('下采样后 (%d点)', downsampledPoints));

三、主要应用领域

1. 自动驾驶
- 实时处理：车载激光雷达每秒产生数百万个点，体素下采样可将数据量降低到可实时处理的水平
- 障碍物检测：减少计算负担，提高障碍物识别速度
- 地图构建：在SLAM（同步定位与地图构建）中加速点云匹配

2. 三维重建
- 模型预处理：在网格重建前减少数据密度，提高重建效率
- 多视角融合：处理来自不同视角的大规模点云数据
- 纹理映射：简化点云以加速纹理贴图过程

3. 机器人导航
- 环境感知：帮助机器人快速理解周围环境
- 路径规划：减少计算复杂度，实现实时路径优化
- 避障系统：提高障碍物检测的响应速度

4. 建筑与测绘
- BIM模型生成：从激光扫描数据创建轻量化建筑信息模型
- 地形测绘：处理大规模地形扫描数据
- 文物保护：数字化文物时平衡细节保留与数据量

5. 工业检测
- 质量控制：快速检测产品表面缺陷
- 逆向工程：从实物扫描创建CAD模型
- 装配验证：检查零部件装配精度

四、最佳实践建议

1. 体素大小选择
- 小型物体：0.01-0.02米
- 中型场景：0.05-0.1米
- 大型环境：0.1-0.5米

2. 质量评估指标

% 计算下采样后的密度变化
originalDensity = size(ptCloud.Location, 1) / bboxvolume(ptCloud);
downsampledDensity = size(downsampledPtCloud.Location, 1) / bboxvolume(downsampledPtCloud);

3. 组合使用其他滤波器

% 先去除离群点，再进行下采样
ptCloudFiltered = pcdenoise(ptCloud);
downsampledPtCloud = pcdownsample(ptCloudFiltered, 'gridAverage', 0.05);

        通过合理使用MATLAB的体素下采样技术，可以在保持点云关键特征的同时显著提高处理效率，为各种三维视觉应用提供强有力的支持。

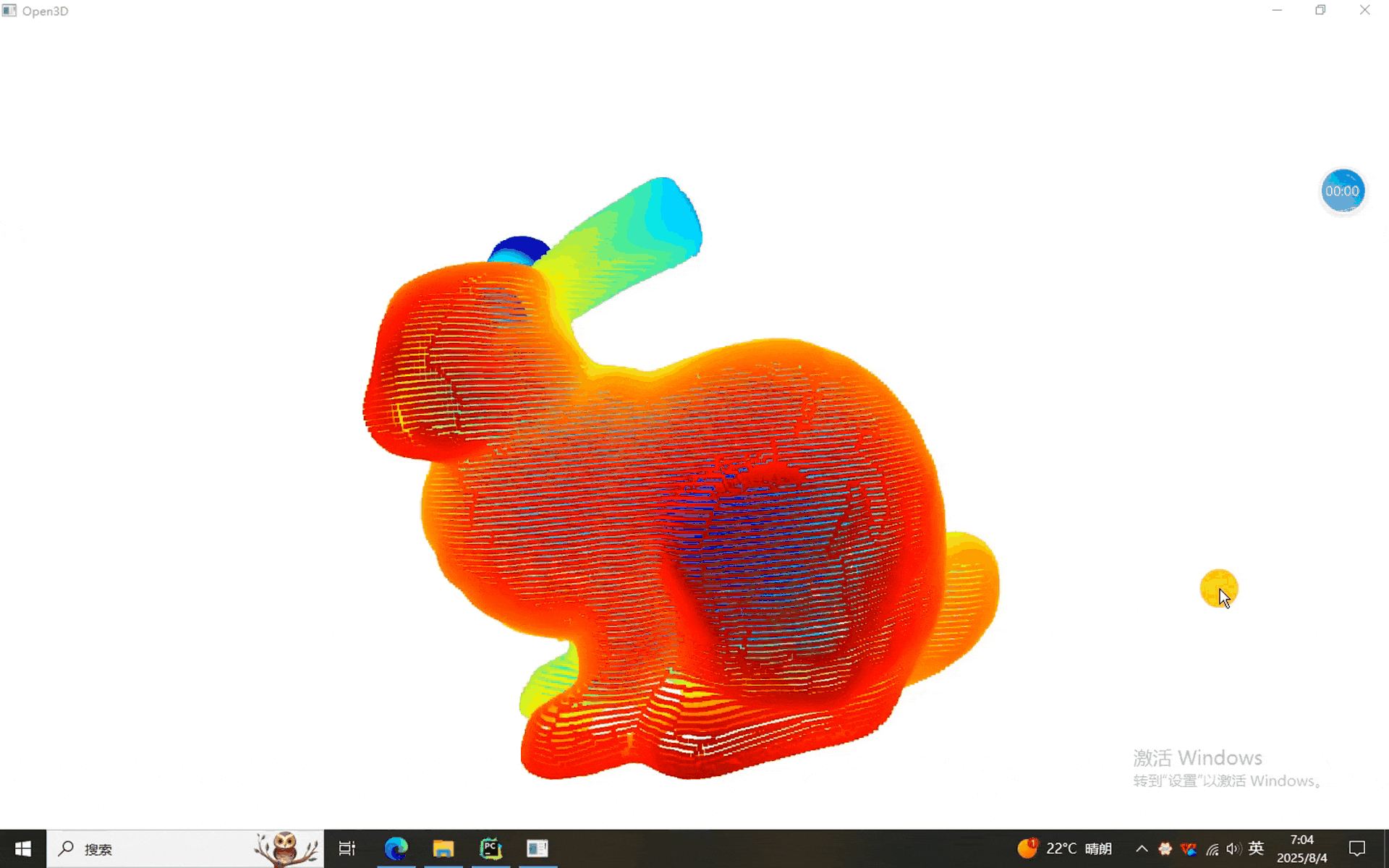

本次使用的数据是依然是我们的老朋友——兔砸！

一、点云体素下采样程序

function pointCloudVoxelGui2020a
% 兼容 MATLAB 2020a 的点云体素下采样 GUI
% 作者：CSDN不枯石
% 运行：在命令行敲 >> pointCloudVoxelGui2020a 或者matlab直接运行% ---------- 1. 创建窗口 ----------fig = uifigure('Name','点云体素下采样 (R2020a)',...'Position',[200 200 500 300],...'Resize','off');% ---------- 2. 控件 ----------lblVoxel = uilabel(fig,'Text','体素大小 (m):','Position',[20 220 100 22]);edtVoxel = uieditfield(fig,'numeric','Position',[130 220 100 22],'Value',0.01);btnLoad = uibutton(fig,'Text','1. 读取点云','Position',[20 170 150 30],...'ButtonPushedFcn',@(src,evt) loadPcd());btnSave = uibutton(fig,'Text','2. 保存结果','Position',[190 170 150 30],...'ButtonPushedFcn',@(src,evt) savePcd(),'Enable','off');btnDown = uibutton(fig,'Text','体素下采样','Position',[360 170 120 30],...'ButtonPushedFcn',@(src,evt) downSample(),'Enable','off');txtInfo = uitextarea(fig,'Position',[20 20 460 130],'Editable','off',...'Value','提示：先读取点云，再设置体素大小，最后执行下采样。');% ---------- 3. 全局变量 ----------global origCloud downCloud  % 简化演示，用 global 保存点云origCloud = [];downCloud = [];% ---------- 4. 回调函数 ----------function loadPcd()[file,path] = uigetfile({'*.pcd;*.ply;*.xyz','点云文件 (*.pcd,*.ply,*.xyz)'},...'请选择点云');if file==0; return; endfname = fullfile(path,file);tryorigCloud = pcread(fname);txtInfo.Value = sprintf('已读取：%s\n点数：%d',file,origCloud.Count);btnDown.Enable = 'on';btnSave.Enable = 'off';pcshow(origCloud); title('原始点云');catch MEerrordlg(ME.message,'读取失败');endendfunction downSample()if isempty(origCloud)uialert(fig,'请先读取点云','提示'); return;endvoxel = edtVoxel.Value;if voxel<=0uialert(fig,'体素大小必须 > 0','提示'); return;endtrydownCloud = pcdownsample(origCloud,'gridAverage',voxel);txtInfo.Value = sprintf('下采样完成\n原始点数：%d\n下采样后：%d',...origCloud.Count,downCloud.Count);pcshow(downCloud); title(sprintf('体素=%g m',voxel));btnSave.Enable = 'on';catch MEerrordlg(ME.message,'下采样失败');endendfunction savePcd()if isempty(downCloud)uialert(fig,'没有可保存的点云','提示'); return;end[file,path] = uiputfile({'*.pcd','PCD 文件 (*.pcd)';...'*.ply','PLY 文件 (*.ply)'},...'保存下采样点云','downSampled.pcd');if file==0; return; endfname = fullfile(path,file);trypcwrite(downCloud,fname,'Encoding','binary');txtInfo.Value = [txtInfo.Value; sprintf('\n已保存：%s',file)];catch MEerrordlg(ME.message,'保存失败');endend
end

二、点云下采样结果

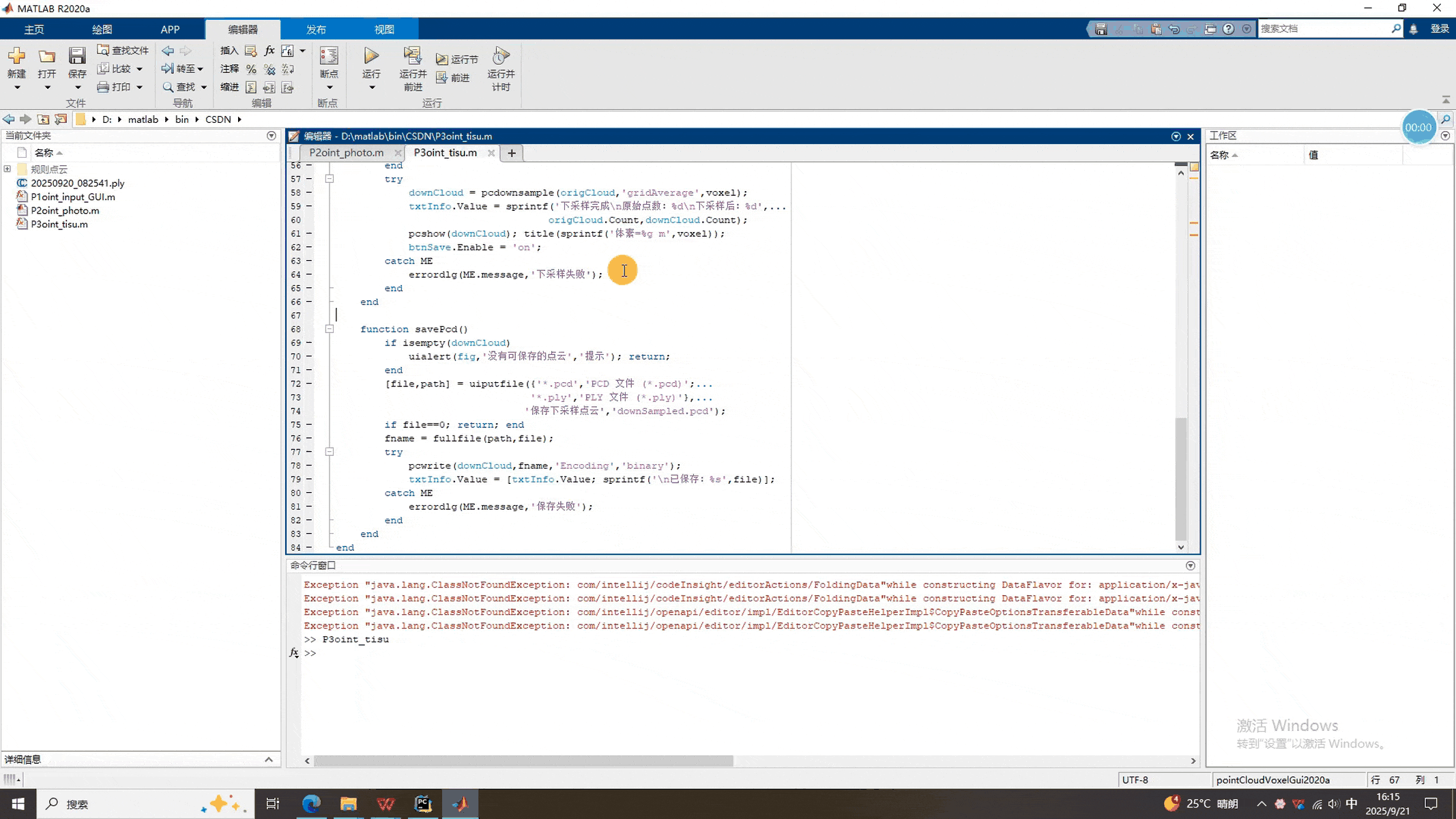

        本次使用的依旧是GUI界面，包括自定义读取、设置体素和保存功能。可以看到运行的很快(加速之气也很快)，再一次震惊于matlab真好用！

就酱，下次见^-^
