Rd-03_V2 雷达模块【上手使用指南】
一、硬件介绍
1、产品特点
Rd-03_V2雷达模组,搭载矽典微的S1KM0000芯片、高性能 24GHz 一发一收天线和外围电路,S1KM0000 是一种基于FMCW雷达收发器技术的集成单片机毫米波传感器 SoC。
利用 FMCW 调频连续波,对设定空间内的目标进行探测,结合雷达信号处理,实现高灵敏度的运动检测和微动检测。
Rd-03_V2 模组对运动人体的最远感应距离为 7m,可感知区域内是否有运动或者微动的人体
特性
雷达支持 24GHz ISM 频段
雷达天线支持1收1发,天线波束窄、分辨率高、频带宽、抗干扰力强
雷达最远感应距离为可达 7米
雷达探测角度大,覆盖范围可达 ±60 度
雷达区间内准确识别,支持感应范围划分,屏蔽区间外干扰
支持自动生成检测门限
主要参数说明
供电电压 | 3.0V ~ 3.6V,供电电流 ≥200mA |
---|---|
支持接口 | UART |
串口速率 | 默认 115200 bps |
雷达感应距离
安装方式 | 典型值(米) | 最大值(米) |
---|---|---|
挂壁方式(±60°范围) | 7 | 10 |
挂顶方式(3m 挂高),圆形投影半径 | 5 | - |

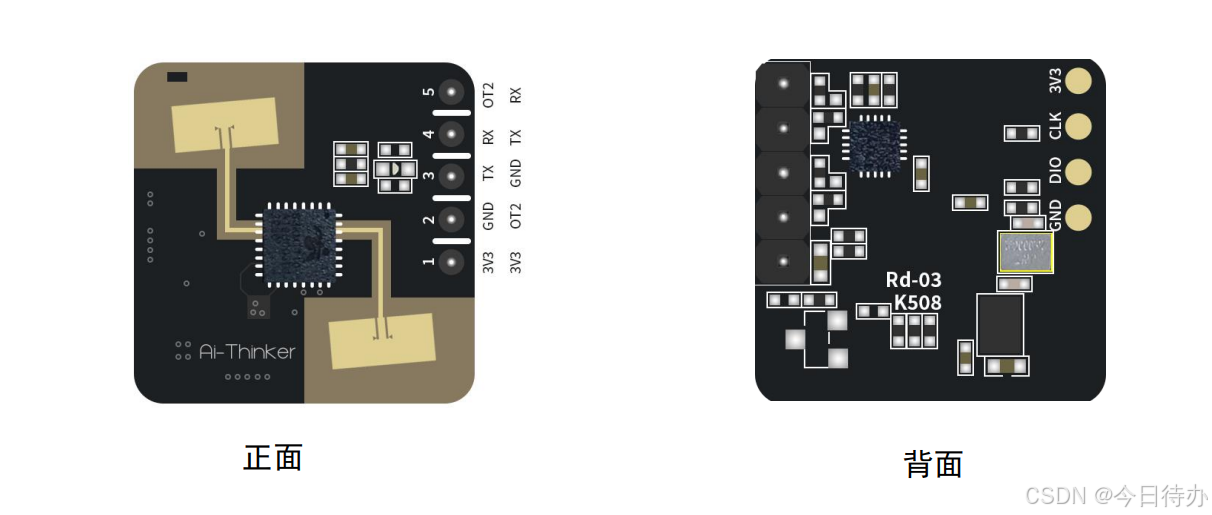

2、管脚定义
脚序 | 功能 | 说明 |
---|---|---|
1 | 3V3 | 输入电源 |
2 | GND | 接地 |
3 | TX | UART_TX |
4 | RX | UART_RX |
5 | OT2 | 检测结果输出,感应时输出高电平,未感应时输出低电平 |

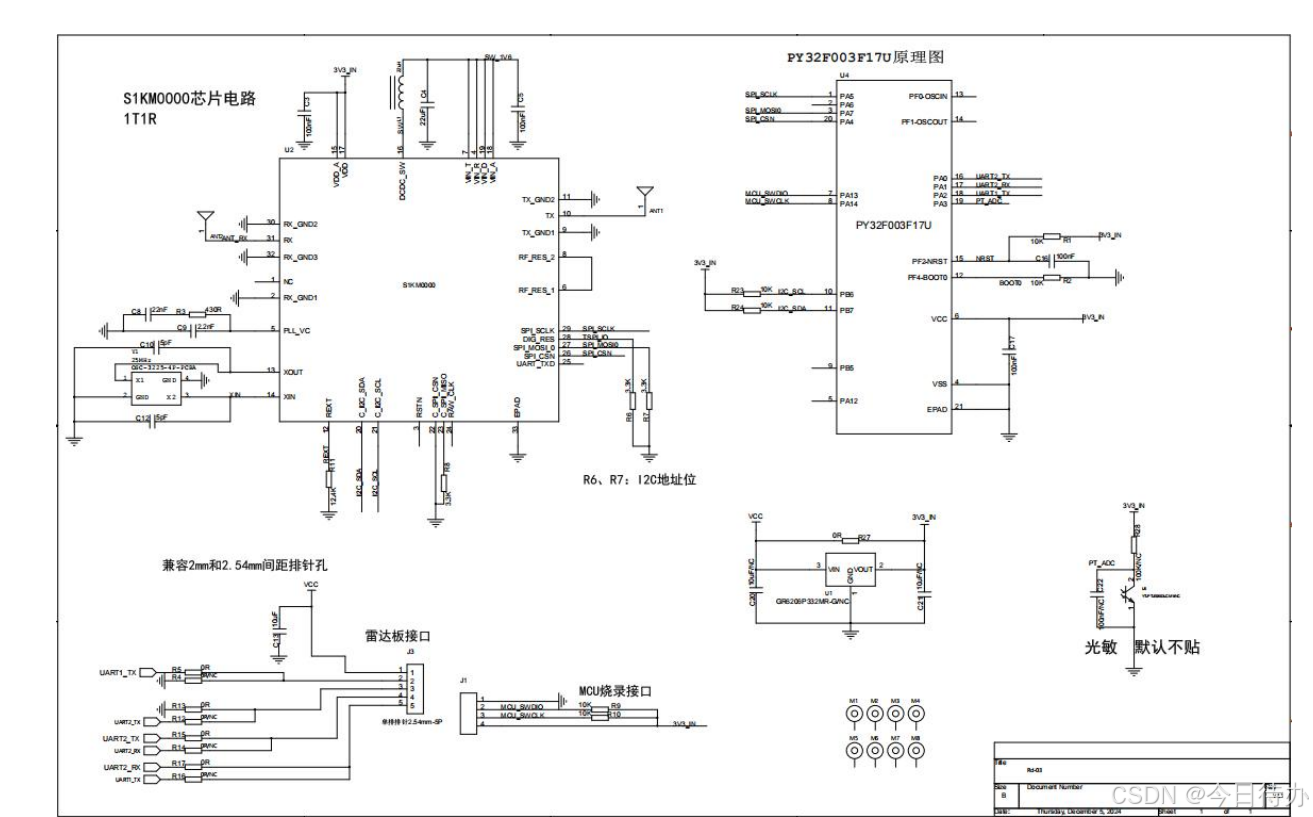

主要原理图:

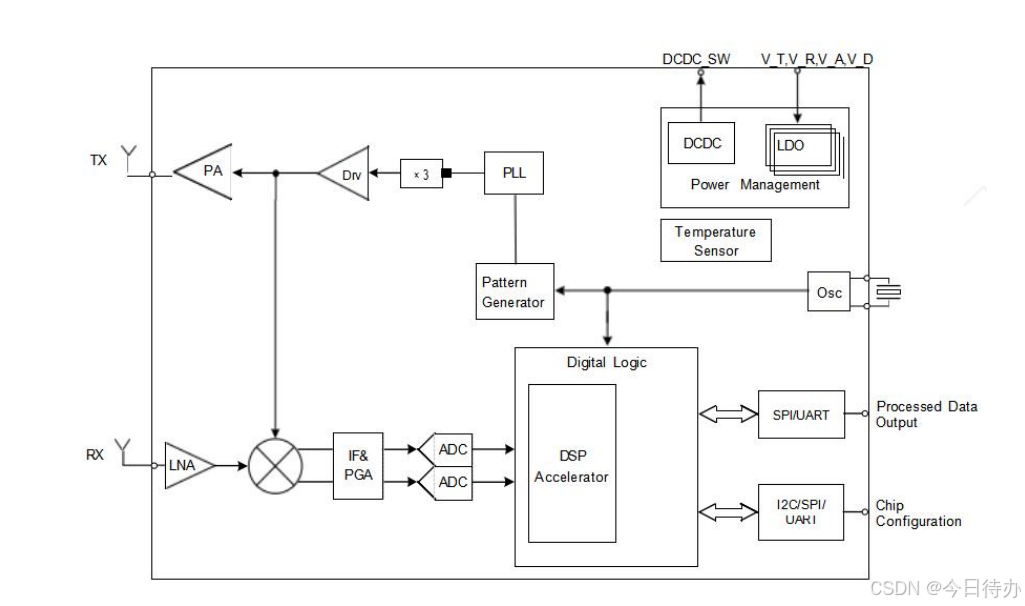

芯片架构图
3、安装效果图

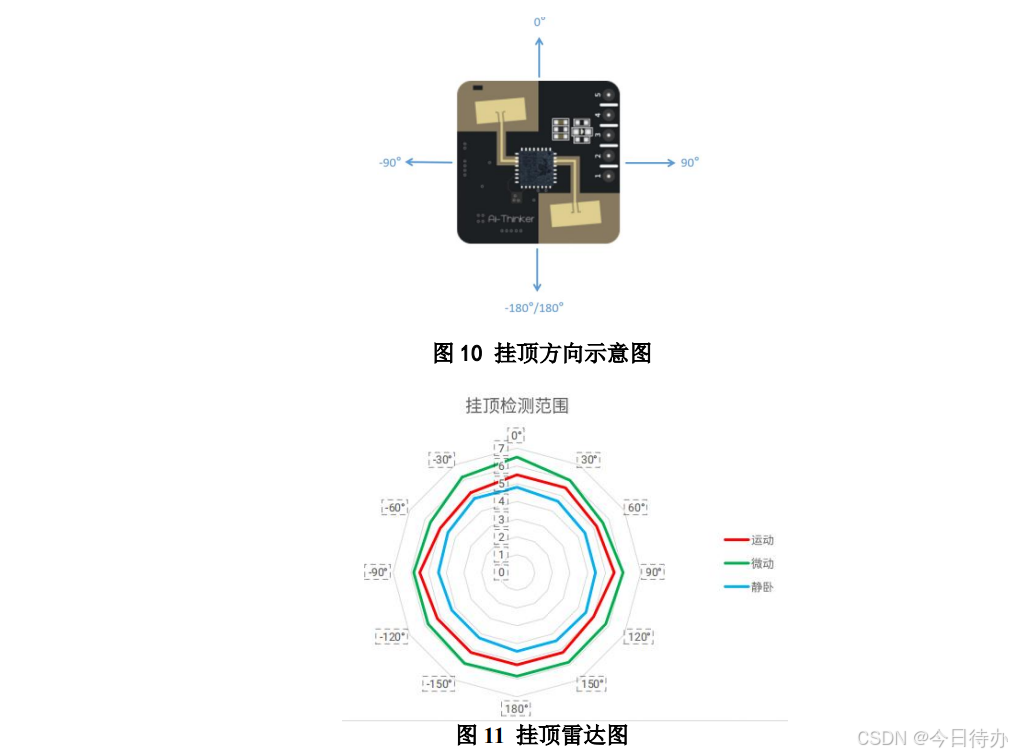

挂顶安装
挂壁安装
二、串口通讯协议
雷达串口默认波特率为 115200, 1 停止位, 无奇偶校验位
1、可配置参数
参数名称 | 可配范围 | 说明 |
---|---|---|
最小探测距离门 | 0~15 | 用于设置雷达的最小探测距离,一个距离门的长度为 70cm |
最大探测距离门 | 0~15 | 用于设置雷达的最大探测距离,一个距离门的长度为 70cm |
目标消失延迟时间 (s) | 0~65535 | 目标状态从有人切换到无人需要延时一段时间 T:在此期间, 如果检测到有人,重新开启这段时间的计时。 雷达只有在检测到无人状态一直持续一个完整的T时间后才会切换到无人状态,上报无人。 |
运动触发门限 | 0~(2322^{32}232-1) | 模值平方 |
运动保持门限 | 0~(2322^{32}232-1) | 模值平方 |
微动&静止门限 | 0~(2322^{32}232-1) | 模值平方 |
正常模式 | 无 | 串口打印输出状态 |
上报模式 | 无 | 串口上报各距离门的能量值和检测结果(上位机数据采集 / 分析) |
电源干扰报警 | 只读 | 低 16 Bit: 0:未进行 1:无干扰 2:有干扰 高 16 Bit: 干扰频率, 范围 0~256, 单位 kHz; 仅在低 16Bit 为 2 时有效。 |
2、雷达数据输出协议
默认输出目标基本信息, 包括目标状态和运动距离等信息;
如果配置雷达为上报模式, 雷达会额外输出各距离门能量值;
上报数据帧格式:
正常模式
目标状态 | 运动距离 |
---|---|
No | 距离(cm) |
OFF | 无 |
上报模式
帧头 | 数据长度 | 检测结果 | 目标距离 | 各距离门能量 | 帧尾 |
---|---|---|---|---|---|
F4 F3 F2 F1 | 2字节 检测结果 / 目标距离 / 各距离门能量值的总字节数 | 1字节 00:无人 01:有人 | 2字节 | 128 字节 32(距离门总数) * 4 字节 | F8 F7 F6 F5 |
3、雷达命令配置方式
设置参数的过程:进入命令模式、配置 / 获取参数命令、退出命令模式;
1、上位机发送“开启命令模式”,使 MCU 进入命令模式
(MCU不进行人体检测,只等待上位机的命令)
2、上位机发送参数设置、参数读取等命令。
3、上位机发送“退出命令模式”,此时,MCU 进入到正常的工作模式,进行人体检测状态。
4、协议格式
串口数据通信使用小端格式, 以下表格中所有数据均为十六进制
命令协议帧格式
发送命令协议帧格式
帧头 | 帧内数据长度 | 帧内数据 | 帧尾 |
---|---|---|---|
FD FC FB FA | 2 字节 | 命令字(2字节) + 命令值(N字节) | 04 03 02 01 |
ACK 命令协议帧格式
帧头 | 帧内数据长度 | 帧内数据 | 帧尾 |
---|---|---|---|
FD FC FB FA | 2 字节 | 发送命令字(2字节)+ 命令执行状态(2字节)+ 返回值(N字节) | 04 03 02 01 |
5、发送命令与 ACK
开启命令模式
对雷达下发的任何其他命令必须在此命令下发后方可执行, 否则无效。
命令字:0x00FF
命令值:0x0001返回值:2 字节ACK状态(0成功,1为失败)+ 2字节协议版本(0x0002)+ 2字节缓冲区大小(0x0020)
发送数据:
帧头 | 帧内数据长度 | 命令字 | 命令值 | 帧尾 |
---|---|---|---|---|
FD FC FB FA | 04 00 | FF 00 | 01 00 | 04 03 02 01 |
雷达 ACK(成功):
帧头 | 帧内数据长度 | 命令字 | ACK | 协议版本 | 缓冲区大小 | 帧尾 |
---|---|---|---|---|---|---|
FD FC FB FA | 08 00 | FF 01 | 00 00 | 02 00 | 20 00 | 04 03 02 01 |
关闭命令模式
结束配置命令,执行后雷达恢复工作模式;如需再次下发其他命令, 需要先发【开启命令模式】
命令字: 0x00FE
命令值: 无
返回值: 2字节ACK 状态(0成功, 1为失败)
发送数据:
帧头 | 帧内数据长度 | 命令字 | 帧尾 |
---|---|---|---|
FD FC FB FA | 02 00 | FE 00 | 04 03 02 01 |
雷达 ACK(成功):
帧头 | 帧内数据长度 | 命令字 | ACK | 帧尾 |
---|---|---|---|---|
FD FC FB FA | 04 00 | FE 01 | 00 00 | 04 03 02 01 |
配置参数命令
此命令设置雷达最小探测距离门,最大探测距离门,目标消失延迟时间,触发门限及保持门限参数。
命令字: 0x0007
命令值: 2字节参数字 + 4字节参数值
返回值: 2字节ACK 状态(0 成功, 1 失败)
参数名称 | 参数字 | 参数范围 |
---|---|---|
最小探测距离门 | 0x0000 | 0~15 |
最大探测距离门 | 0x0001 | 0~15 |
目标消失延迟时间 | 0x0004 | 0~65535(单位秒) |
运动触发门限 | 0x0010~0x001F | 0~(2322^{32}232-1) , 为模值平方 |
运动保持门限 | 0x0020~0x002F | 0~(2322^{32}232-1) , 为模值平方 |
微动&静止门限 | 0x0030~0x003F | 0~(2322^{32}232-1) , 为模值平方 |
源干扰报警 | 0x0005 | 低 16 Bit: 0:未进行 1:无干扰 2:有干扰 高 16 Bit: 干扰频率, 范围 0~256, 单位 kHz; 仅在低 16Bit 为 2 时有效。 |
门限值为信噪比, 输入值为 S/N,计算公式为取 10lg(S/N);范围为 0~(2322^{32}232-1)
如需取最终门限值为 47.47,则计算方式为 47.74=10lgX, X=10^4.774;
X 计算结果为59,429, 最终取16进制为 E825
发送数据:
例:最大探测距离门 3
帧头 | 帧内数据长度 | 命令字 | 参数 ID | 参数值 | 帧尾 |
---|---|---|---|---|---|
FD FC FB FA | 08 00 | 07 00 | 01 00 | 03 00 00 00 | 04 03 02 01 |
雷达 ACK(成功):
帧头 | 帧内数据长度 | 命令字 | ACK | 帧尾 |
---|---|---|---|---|
FD FC FB FA | 04 00 | 07 01 | 00 00 | 04 03 02 01 |
读取参数命令
此命令可以读取雷达当前的配置参数;
命令字:0x0008
命令值:(2 字节参数值 ID) * N
返回值:(4 字节参数值) * N
发送数据:
读取最大探测距离门
帧头 | 帧内数据长度 | 命令字 | 参数 ID | 帧尾 |
---|---|---|---|---|
FD FC FB FA | 04 00 | 08 00 | 01 00 | 04 03 02 01 |
雷达 ACK: 最大探测距离门为 3
帧头 | 帧内数据长度 | 命令字 | ACK | 参数值 | 帧尾 |
---|---|---|---|---|---|
FD FC FB FA | 08 00 | 08 01 | 00 00 | 03 00 00 00 | 04 03 02 01 |
保存配置命令
保存配置命令, 执行后雷达会保存已设置的参数。
命令字: 0x00FD
命令值: 无
返回值: 2 字节 ACK 状态(0成功,1为失败) +SN长度(2 字节)+ SN(2 字节)
发送数据:
帧头 | 帧内数据长度 | 命令字 | 帧尾 |
---|---|---|---|
FD FC FB FA | 02 00 | FD 00 | 04 03 02 01 |
雷达 ACK(成功):
帧头 | 帧内数据长度 | 命令字 | ACK | 帧尾 |
---|---|---|---|---|
FD FC FB FA | 04 00 | FD 01 | 00 00 | 04 03 02 01 |
开始自动生成门限命令
此命令设置自动生成门限的参数, 并使 MCU 开始自动生成门限计算;
命令字: 0x0009
命令值: 4字节参数值
返回值: 2字节 ACK 状态(0 成功, 1 失败)
自动生成门限参数表
参数名称 | 参数范围 | 说明 |
---|---|---|
触发门限生成系数 | 0x000A~0x00C8 | 10 倍放大系数,例如系数为 2 时, 参数数值为 0x0014 |
保持门限生成系数 | 0x000A~0x00C8 | 10 倍放大系数,例如系数为 2 时, 参数数值为 0x0014 |
微动&静止门限生成系数 | 0x000A~0x00C8 | 10 倍放大系数,例如系数为 2 时,参数数值为 0x0014 |
发送数据:
触发门限生成系数为 4, 保持门限生成系数为 1.5;
帧头 | 帧内数据长度 | 命令字 | 参数值 | 帧尾 |
---|---|---|---|---|
FD FC FB FA | 08 00 | 09 00 | 2字节触发门限 + 2字节保 持门限 + 2字节静止&微动触发门限 | 04 03 02 01 |
雷达 ACK:
帧头 | 帧内数据长度 | 命令字 | ACK | 帧尾 |
---|---|---|---|---|
FD FC FB FA | 04 00 | 09 01 | 00 00:成功; 其他:失败 | 04 03 02 01 |
自动生成门限进度查询命令
此命令可以查询自动生成门限进度, 返回值中包含进度百分比, 当百分比取值为 100 时,表示门限生成完毕。
命令字: 0x000A
命令值: 无
返回值: 2 字节 ACK 状态(0 成功, 1 失败) + 2字节百分比
发送数据:
帧头 | 帧内数据长度 | 命令字 | 帧尾 |
---|---|---|---|
FD FC FB FA | 02 00 | 0A 00 | 04 03 02 01 |
雷达 ACK:
成功, 百分比为 60%
帧头 | 帧内数据长度 | 命令字 | ACK | 百分比 | 帧尾 |
---|---|---|---|---|---|
FD FC FB FA | 06 00 | 0A 01 | 00 00 | 3C 00 | 04 03 02 01 |
上报自动门限干扰
此命令上报毫米波雷达自动门限运动人体干扰报警。
发送数据:
帧头 | 帧内数据长度 | 命令字 | 帧尾 |
---|---|---|---|
FD FC FB FA | 02 00 | 14 00 | 04 03 02 01 |
雷达 ACK:
帧头 | 帧内数据长度 | 命令字 | 参数值 | 帧尾 |
---|---|---|---|---|
FD FC FB FA | 06 00 | 14 01 | 2字节状态字节 + 2字节距离门状态 状态字节: 0000:成功, 无干扰; 0001:失败, 有干扰; 距离门状态: 示例:0x84, 转换为2进制为 1000_0100_0000_0010; 对应 1,10,15 距离门存在干扰 | 04 03 02 01 |
配置系统参数
此命令可以配置雷达的系统参数。
命令字: 0x0012
命令值: 2字节参数字 + 4字节参数值
返回值: 2字节 ACK 状态(0 成功,1 失败)
参数名称 | 参数值 | 说明 |
---|---|---|
上报模式 | 0x0004 | 串口上报各距离门的能量值和检测结果 |
正常模式 | 0x0064 | 串口打印输出状态 |
发送数据:
设置为上报模式
帧头 | 帧内数据长度 | 命令字 | 参数 ID | 参数值 | 帧尾 |
---|---|---|---|---|---|
FD FC FB FA | 08 00 | 12 00 | 00 00 | 04 00 00 00 | 04 03 02 01 |
雷达 ACK:
帧头 | 帧内数据长度 | 命令字 | ACK | 帧尾 |
---|---|---|---|---|
FD FC FB FA | 04 00 | 12 01 | 00 00 | 04 03 02 01 |
三、上位机配置
1、上位机工具下载
使用说明文档
雷达感应可视化配置工具下载
2、上位机配置
使用USB 转 TTL工具连接模块;
Rd-03_V2(脚序) | USB 转 TTL |
---|---|
3.3V(1) | 3.3V |
GND(2) | GND |
TX(3) | RXD |
RX(4) | TXD |
打开上位机,点击“刷新”按钮,在“串口号”下拉框中选择雷达模组的串口号;
确认“波特率”为 115200 后,点击“连接设备”按钮;

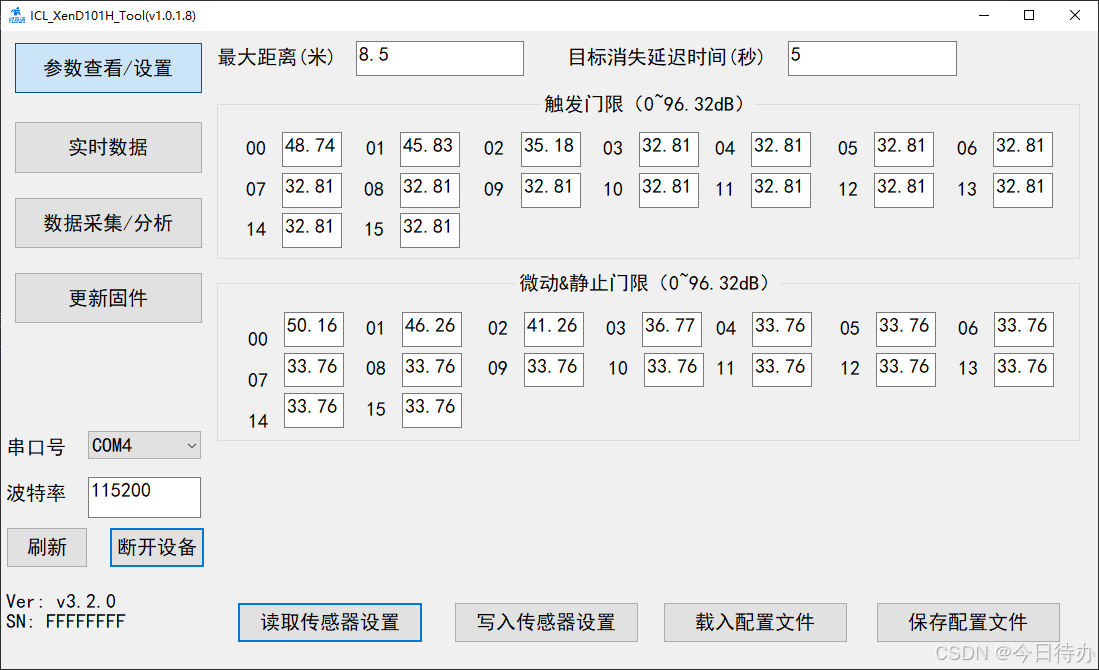

参数查看 / 设置
查看雷达当前的参数,以及修改指定的参数配置;

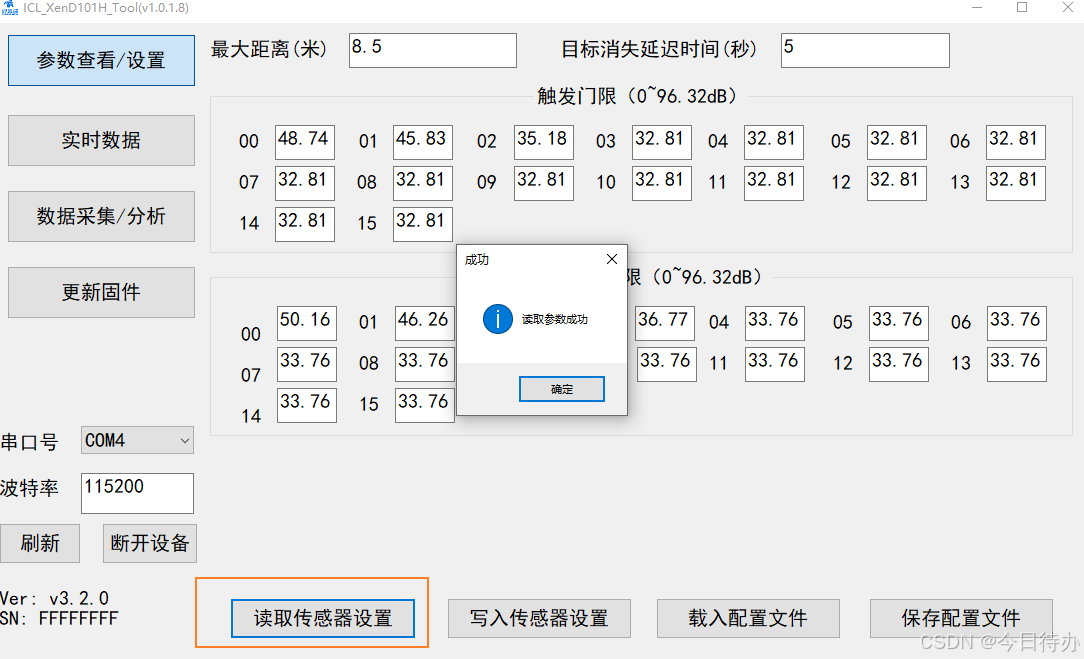

查看:
在功能页面点击“读取传感器设置”按钮,页面会弹出“读取参数成功”提示窗口,并显示雷达当前的所有参数数值,点击“确定”关闭提示窗口。
设置:
在功能页面为所有需要更改的参数输入新的参数数值,在功能页面点击“写入传感器设置”按钮,上位机会将当前界面中的参数数值写入雷达模组,页面会弹出“写入参数成功”提示窗口,点击“确定”完成参数设置。
参数为 0-15,一个距离门的长度为 70cm,通过计算得出最大距离为 15*0.7= 10.5 米
实时数据
1、左上角的彩灯图标表示探测区域内有人 / 无人情况
雷达检测到人体存在时,彩灯为红色
没有检测到人体存在时,彩灯为绿色
2、彩灯后方的文本显示框显示雷达检测到的目标与雷达的径向距离
“开始 / 暂停”切换按钮用于开启和暂停雷达的检测(数据存储在XenD101HTool\SaveData)
3、“生成门限” 按钮用于扫描环境噪声并计算各个距离门的“触发门限”和“保持门限”
4、“运动信息 / 微动&静止信息” 实时显示各个距离门的运动能量值(绿色折线)与门限值(红色折线);
黑色背景表示该距离门为有效探测范围
灰色背景表示该距离门为无效探测范围
5、“距离 VS 时间” 实时显示雷达检测到的目标人体在过去60秒内的距离变化
灰色背景区域表示雷达在该时间段检测到目标人体
黑色背景区域表示雷达在该时间段没有检测到目标人体

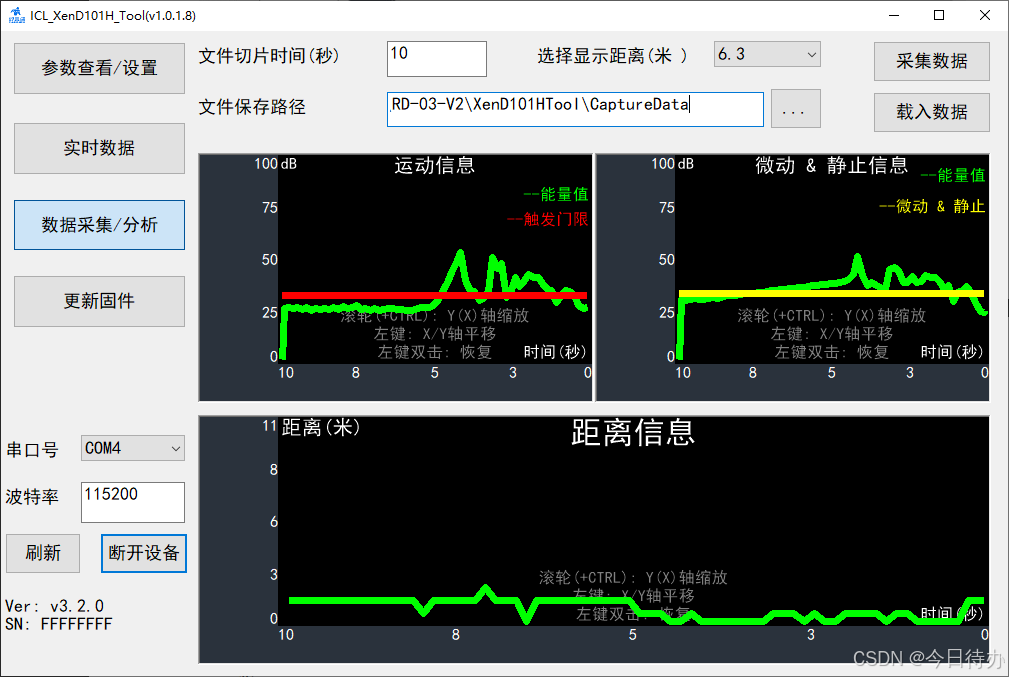

数据采集 / 分析
可对“实时数据”中采集到的数据,进行载入分析;
更新固件

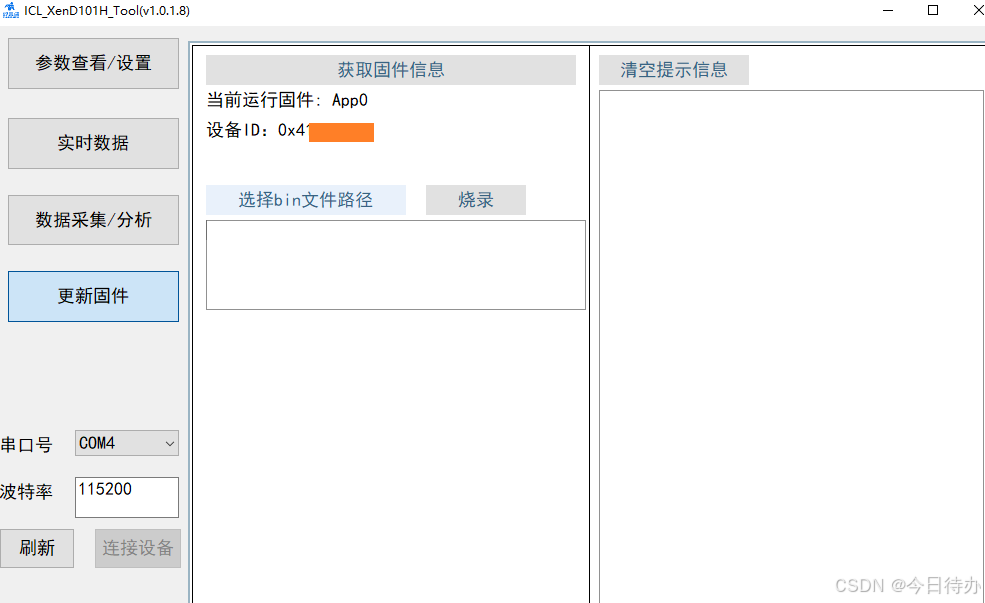

连接模块与上位机后,点击“更新固件”功能按钮切换到该功能页面;
在功能页面点击“获取固件信息”按钮,右侧提示信息框中会显示当前设备的ID信息;
点击“选择 bin 文件路径”按钮,选择需要的.bin 文件,点击“下载”按钮开始升级固件;
目前已为最新固件版本;
