【LVS入门宝典】LVS NAT模式深度解析：从原理到实战配置指南

目录

引言

1 LVS核心概念解析

1.1 什么是LVS？

1.2 LVS的三大工作模式

2 LVS NAT模式原理深度解析

2.1 NAT模式基本架构

2.2 NAT模式工作流程

2.3 NAT模式地址转换详解

2.4 NAT模式的特点分析

3 LVS NAT模式环境搭建与配置

3.1 环境规划

3.2 内核参数调整

3.3 安装LVS管理工具

3.4 配置Director服务器

3.5 配置Real Server服务器

3.6 验证LVS配置

4 高级配置与优化

4.1 持久化连接配置

4.2 权重调度配置

4.3 健康检查机制

5 故障排查与性能监控

5.1 常见问题排查

5.2 性能监控命令

6 LVS NAT模式应用场景与限制

6.1 适用场景

6.2 不适用场景

7 总结

---

引言

Linux Virtual Server（LVS）作为Linux内核级的负载均衡解决方案，以其高性能、高稳定性和开源免费的特性，成为企业级负载均衡的首选。而在LVS的三种工作模式中，NAT（Network Address Translation）模式是最经典且最易理解的一种。

1 LVS核心概念解析

1.1 什么是LVS？

LVS是一个基于四层（传输层）的负载均衡器，能够根据预定的调度算法，将客户端请求转发到后端的真实服务器集群，从而隐藏后端结构，提高系统的可扩展性和可用性。

1.2 LVS的三大工作模式

LVS主要支持三种工作模式，每种模式都有其特定的适用场景：

• NAT模式（Network Address Translation）：通过修改数据包的地址信息实现转发
• DR模式（Direct Routing）：直接路由模式，性能最高
• TUN模式（IP Tunneling）：IP隧道模式，支持跨网络转发

2 LVS NAT模式原理深度解析

2.1 NAT模式基本架构

在LVS NAT模式下，整个系统由以下几部分组成：

• 客户端（Client）：发起请求的终端用户
• 负载均衡器（Director）：LVS核心组件，负责请求转发
• 真实服务器（Real Server）：实际提供服务的后端服务器
• VIP（Virtual IP）：对外提供的虚拟IP地址
• RIP（Real IP）：真实服务器的实际IP地址
• DIP（Director IP）：负载均衡器与后端通信的内部IP
• CIP（Client IP）：客户端的实际IP地址

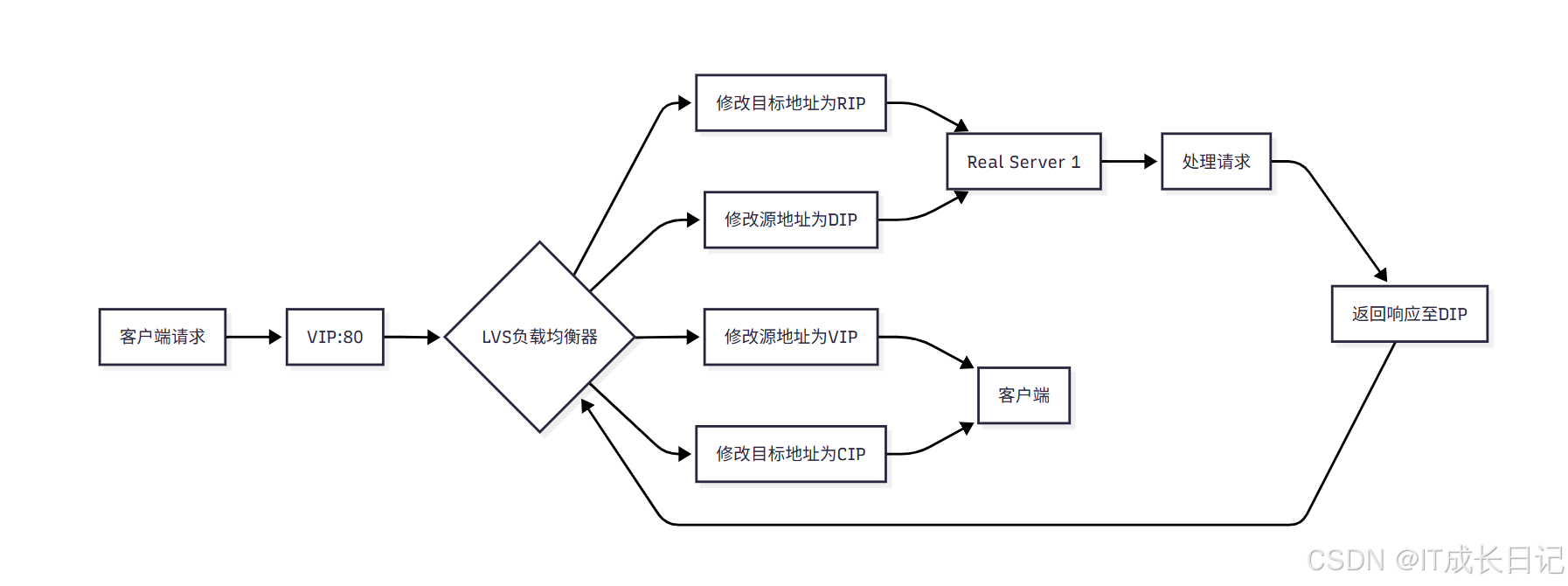

2.2 NAT模式工作流程

请求流入阶段：

• 客户端向VIP发送请求包（源IP=CIP，目标IP=VIP）
• 请求包到达负载均衡器（Director）
• Director根据调度算法选择一台Real Server
• Director修改请求包的目标IP为选中的RIP，源IP改为DIP
• 将修改后的数据包转发给Real Server

响应返回阶段：

• Real Server处理请求，生成响应包（源IP=RIP，目标IP=DIP）
• 响应包发送回Director（因为目标IP是DIP）
• Director修改响应包的源IP为VIP，目标IP为CIP
• 将修改后的响应包返回给客户端

2.3 NAT模式地址转换详解

NAT模式的核心在于两次地址转换：

• 入站转换：(CIP->VIP) ⇒ (DIP->RIP)
• 出站转换：(RIP->DIP) ⇒ (VIP->CIP)

这种双向转换使得Real Server不需要任何特殊配置，只需要将默认网关指向DIP即可将返回数据包发送给Director

2.4 NAT模式的特点分析

优点：

• 后端Real Server可以是任何操作系统，只需支持TCP/IP协议
• Real Server不需要配置VIP，只需使用私有IP地址
• 端口映射灵活，可以实现端口转换功能
• 隐藏了后端服务器架构，提高安全性

缺点：

• Director成为性能瓶颈，所有响应流量都需要经过Director
• 需要频繁进行地址转换，增加Director的处理负担
• 支持的后端服务器数量受Director性能限制

3 LVS NAT模式环境搭建与配置

3.1 环境规划

角色	操作系统	IP地址	主机名
Director	CentOS 7	外网卡：192.168.1.100 (VIP) 内网卡：192.168.2.100 (DIP)	lvs-director
Real Server 1	CentOS 7	192.168.2.101 (RIP)	web-server1
Real Server 2	CentOS 7	192.168.2.102 (RIP)	web-server2
客户端	任意	192.168.1.10 (CIP)	client

3.2 内核参数调整

# 临时开启IP转发
echo 1 > /proc/sys/net/ipv4/ip_forward# 永久生效
echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
sysctl -p

3.3 安装LVS管理工具

• 在Director上安装ipvsadm管理工具：

# CentOS/RHEL系统
yum install ipvsadm -y# Ubuntu/Debian系统
apt-get install ipvsadm -y

3.4 配置Director服务器

# 清空现有规则
ipvsadm -C# 添加虚拟服务（VIP）
ipvsadm -A -t 192.168.1.100:80 -s rr# 添加真实服务器（RIP）
ipvsadm -a -t 192.168.1.100:80 -r 192.168.2.101:80 -m
ipvsadm -a -t 192.168.1.100:80 -r 192.168.2.102:80 -m# 查看配置结果
ipvsadm -Ln

参数解释：

• -A：添加虚拟服务
• -t：TCP服务，格式为VIP:Port
• -s：指定调度算法，rr表示轮询(Round Robin)
• -a：添加真实服务器
• -r：真实服务器地址，格式为RIP:Port
• -m：使用NAT模式（masquerading）
• -Ln：以数字格式列出当前规则

3.5 配置Real Server服务器

• Real Server需要将默认网关指向Director的DIP：

# 添加默认路由（临时生效）
route add default gw 192.168.2.100# 或者修改网络配置文件永久生效
# CentOS 7修改/etc/sysconfig/network-scripts/ifcfg-eth0文件
# 添加或修改：GATEWAY=192.168.2.100# 重启网络服务
systemctl restart network

• 同时，在每个Real Server上配置Web服务用于测试：

# 安装Apache
yum install httpd -y# 创建测试页面（在web-server1上）
echo "Hello from Web Server 1" > /var/www/html/index.html# 创建测试页面（在web-server2上）
echo "Hello from Web Server 2" > /var/www/html/index.html# 启动Web服务
systemctl start httpd
systemctl enable httpd

3.6 验证LVS配置

• 在Director上查看LVS状态：

ipvsadm -Ln

4 高级配置与优化

4.1 持久化连接配置

• 对于需要保持会话的应用，可以配置持久化连接：

# 设置持久化连接超时时间（300秒）
ipvsadm -E -t 192.168.1.100:80 -s rr -p 300# 或者添加新服务时直接指定
ipvsadm -A -t 192.168.1.100:80 -s rr -p 300

4.2 权重调度配置

• 根据不同服务器的处理能力设置权重：

# 修改真实服务器权重
ipvsadm -e -t 192.168.1.100:80 -r 192.168.2.101:80 -m -w 3
ipvsadm -e -t 192.168.1.100:80 -r 192.168.2.102:80 -m -w 1

4.3 健康检查机制

• LVS本身不提供健康检查功能，需要结合keepalived实现：

# 安装keepalived
yum install keepalived -y# 配置keepalived
vi /etc/keepalived/keepalived.conf

• 示例keepalived配置片段：

virtual_server 192.168.1.100 80 {delay_loop 6lb_algo rrlb_kind NATpersistence_timeout 50protocol TCPreal_server 192.168.2.101 80 {weight 1TCP_CHECK {connect_timeout 3nb_get_retry 3delay_before_retry 3}}real_server 192.168.2.102 80 {weight 1TCP_CHECK {connect_timeout 3nb_get_retry 3delay_before_retry 3}}
}

5 故障排查与性能监控

5.1 常见问题排查

问题1：客户端无法访问VIP

• 检查Director的iptables规则是否阻止了流量
• 确认VIP配置正确且网络可达

问题2：Real Server无法接收请求

• 检查Real Server的默认网关是否指向DIP
• 确认Real Server的服务端口监听正常

问题3：响应无法返回客户端

• 确认Director已开启IP转发
• 检查Director的SNAT规则是否正确

5.2 性能监控命令

• 监控LVS运行状态：

# 查看实时连接情况
ipvsadm -Ln --stats# 查看连接速率
ipvsadm -Ln --rate# 查看每秒连接数
ipvsadm -Ln --stats | grep -v "0      0"# 监控系统负载
top
htop

6 LVS NAT模式应用场景与限制

6.1 适用场景

• 中小型Web集群：后端服务器数量不多（10-20台）的Web应用
• 混合操作系统环境：后端服务器使用不同操作系统的情况
• 需要端口映射的场景：如将外部80端口映射到内部8080端口
• 开发测试环境：简单易配置，适合快速搭建测试环境

6.2 不适用场景

• 高性能要求场景：由于Director可能成为瓶颈，不适合超高流量网站
• 大规模服务器集群：支持的后端服务器数量有限
• 地理分布式部署：所有流量需要集中到Director，不适合分布式环境

7 总结

LVS NAT模式作为最经典的负载均衡模式，以其简单易懂的原理和配置方式，成为入门LVS的首选学习对象。虽然NAT模式在性能上存在局限，但它的设计思想为我们理解更复杂的DR模式和TUN模式奠定了基础。在实际生产环境中，应根据具体需求选择合适的工作模式，或者结合多种模式构建混合型负载均衡架构。
