【LVS入门宝典】LVS NAT模式深度解析：流量走向与IP包头修改机制

news 2025/9/21 6:53:26

引言

1 LVS-NAT模式架构概述

1.1 核心组件解析

1.2 网络拓扑结构

2 数据包流动全过程解析

2.1 整体流程

2.2 详细步骤解析

3 IP包头修改技术细节

3.1 地址修改具体过程

3.2 连接跟踪机制

4 性能优化与注意事项

4.1 内核参数优化

4.2 会话保持配置

4.3 常见问题排查

5 总结

引言

Linux Virtual Server（LVS）作为Linux内核原生支持的负载均衡解决方案，以其卓越的性能和稳定性赢得了广泛认可。LVS-NAT（Network Address Translation）模式作为其中最经典的工作模式，通过巧妙的IP包头修改技术，实现了请求流量的智能分发。

1 LVS-NAT模式架构概述

1.1 核心组件解析

在LVS-NAT模式下，系统由以下几个关键组件构成：

客户端（Client）：发起服务请求的终端设备
负载均衡器（Director）：LVS核心组件，负责流量调度和地址转换
真实服务器集群（Real Server Cluster）：实际提供服务的后端服务器组
虚拟IP（VIP）：对外提供服务的虚拟IP地址
目录器IP（DIP）：负载均衡器与后端通信的内部IP
真实IP（RIP）：后端服务器的实际IP地址

1.2 网络拓扑结构

典型的LVS-NAT模式部署采用双网卡架构：

外网卡配置VIP，用于接收客户端请求
内网卡配置DIP，用于与后端Real Server通信
Real Server通过DIP作为默认网关

2 数据包流动全过程解析

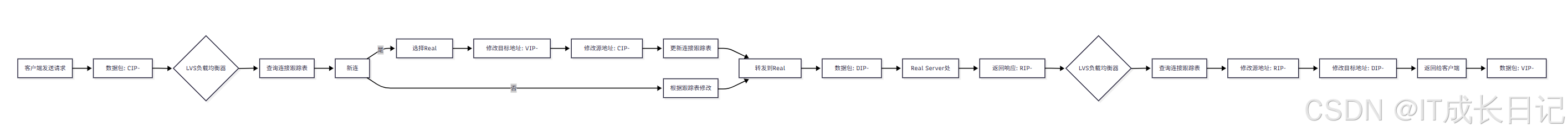

2.1 整体流程

2.2 详细步骤解析

阶段一：客户端请求到达Director

客户端发起TCP SYN请求：
源IP：CIP（客户端IP）
目标IP：VIP（虚拟IP）
源端口：随机高端口（如54321）
目标端口：服务端口（如80）

数据包通过网络路由到达Director的外网卡
Director的内核网络栈识别到该数据包目的为VIP，交由IPVS处理

阶段二：Director处理入站请求

IPVS查询调度算法（如轮询rr）选择一台Real Server
进行SNAT（源地址转换）和DNAT（目标地址转换）：
修改目标IP：VIP → RIP
修改源IP：CIP → DIP
更新IP头部校验和
更新TCP校验和

创建或更新连接跟踪表项，记录CIP-VIP与DIP-RIP的映射关系

阶段三：Real Server处理请求

Real Server接收到数据包：
源IP：DIP
目标IP：RIP
源端口：54321（保持不变）
目标端口：80（保持不变）

Real Server处理请求并生成响应数据包
由于默认网关指向DIP，响应包发往Director

阶段四：Director处理出站响应

Director接收到Real Server的响应包：
源IP：RIP
目标IP：DIP
源端口：80
目标端口：54321

查询连接跟踪表，找到原始的CIP-VIP映射
进行反向地址转换：
修改源IP：RIP → VIP
修改目标IP：DIP → CIP
更新IP和TCP校验和

通过外网卡发送响应包给客户端

3 IP包头修改技术细节

3.1 地址修改具体过程

请求包修改过程：

目标地址修改：将Destination Address字段从VIP改为选定的RIP
源地址修改：将Source Address字段从CIP改为DIP
校验和重计算：

IP头部校验和：由于地址字段变化，需要重新计算
TCP校验和：受伪头部影响，需要完全重新计算

伪头部结构包含源IP、目标IP、协议类型和TCP长度，因此IP地址变化会影响TCP校验和。

响应包修改过程：

源地址修改：将Source Address字段从RIP改为VIP
目标地址修改：将Destination Address字段从DIP改为CIP
校验和重计算：同样需要重新计算IP和TCP校验和

3.2 连接跟踪机制

LVS依赖Linux内核的连接跟踪（conntrack）机制维护会话状态：

# 查看连接跟踪表
cat /proc/net/ip_conntrack# 或使用新版本工具
conntrack -L

4 性能优化与注意事项

4.1 内核参数优化

# 增加连接跟踪表大小
echo 1000000 > /proc/sys/net/netfilter/nf_conntrack_max# 增加IPVS连接哈希表大小
echo 4096 > /sys/module/ip_vs/parameters/conn_tab_bits# 调整TIME_WAIT超时时间
echo 1 > /proc/sys/net/ipv4/tcp_tw_recycle
echo 1 > /proc/sys/net/ipv4/tcp_tw_reuse# 增加端口范围
echo "1024 65000" > /proc/sys/net/ipv4/ip_local_port_range

4.2 会话保持配置

# 启用持久化连接（300秒超时）
ipvsadm -E -t 192.168.1.100:80 -s rr -p 300# 基于客户端IP的持久化
ipvsadm -A -t 192.168.1.100:80 -s sh# 查看持久化连接配置
ipvsadm -Ln --persistent-conn

4.3 常见问题排查

Real Server无法接收请求
检查默认网关是否指向DIP
确认Director已开启IP转发

响应无法返回客户端
检查连接跟踪表状态
确认Director的SNAT规则正确

性能瓶颈问题
监控Director的CPU和内存使用率
考虑升级到DR模式或使用硬件负载均衡器
