深入理解DMA控制器的内部架构图及其构成
本文会涉及ARM系统与总线架构，对系统架构部分不了解的可以配合下面这篇文章阅读：
ARM处理器总线架构解析：iCode、D-code、S-Bus与总线矩阵

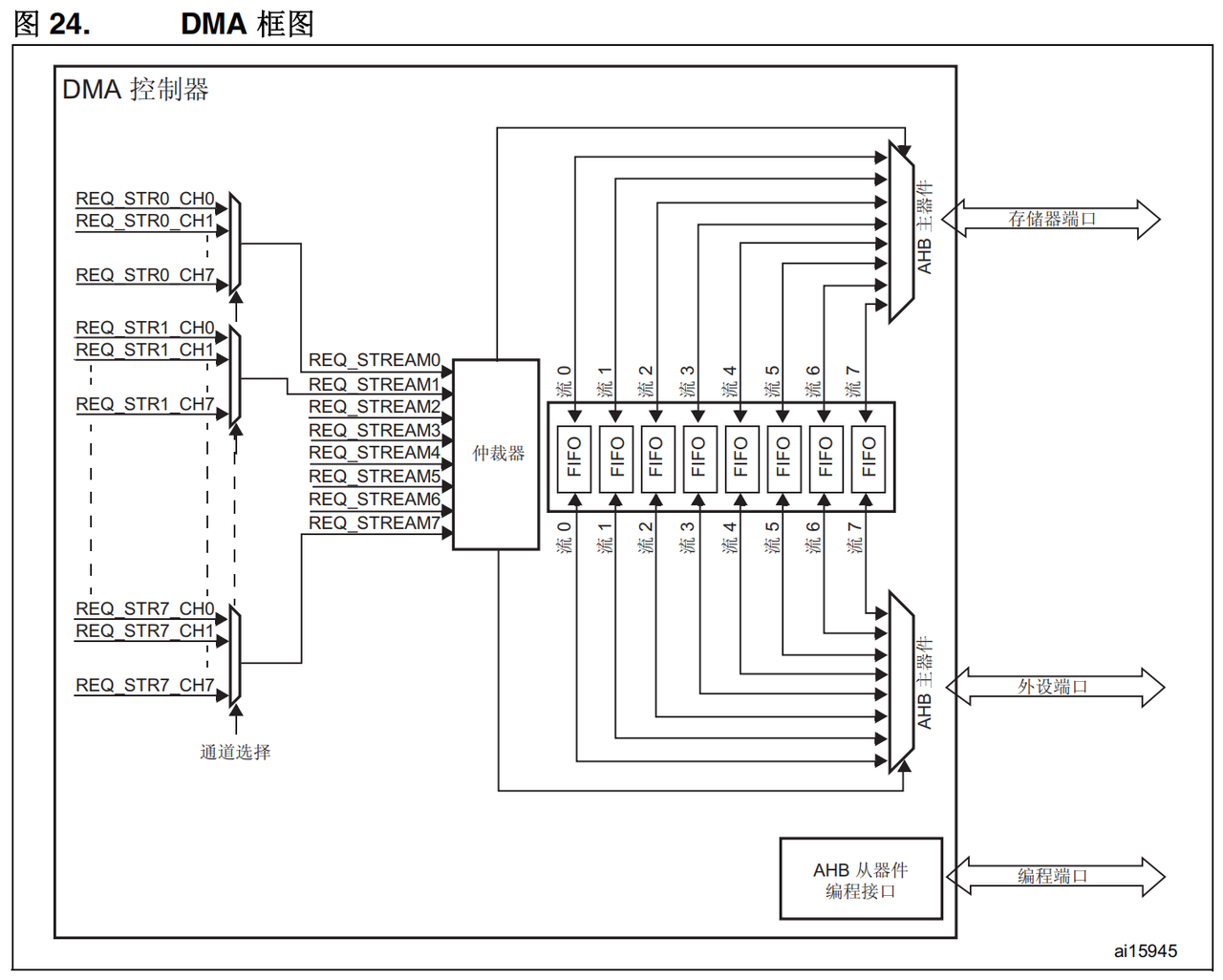

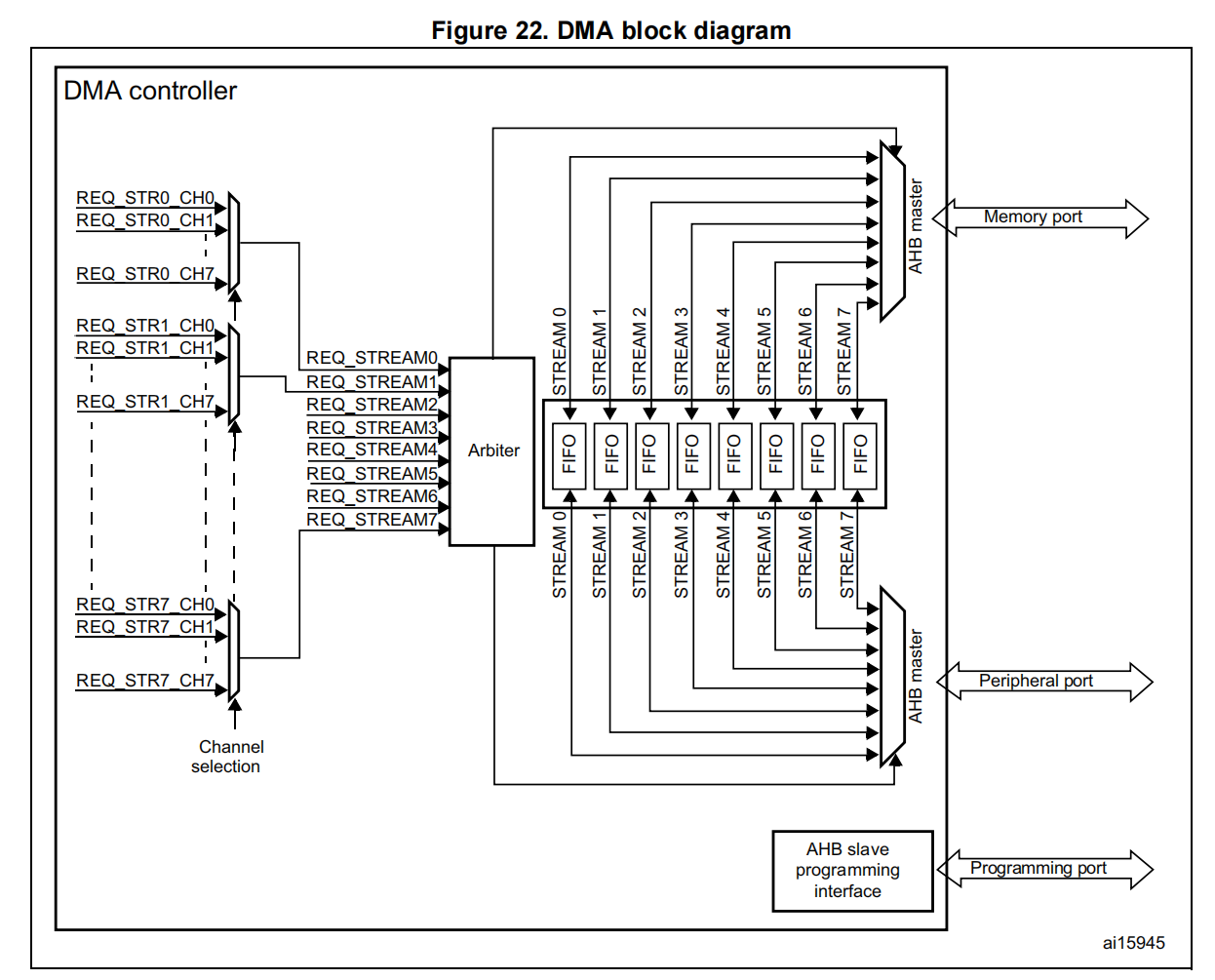

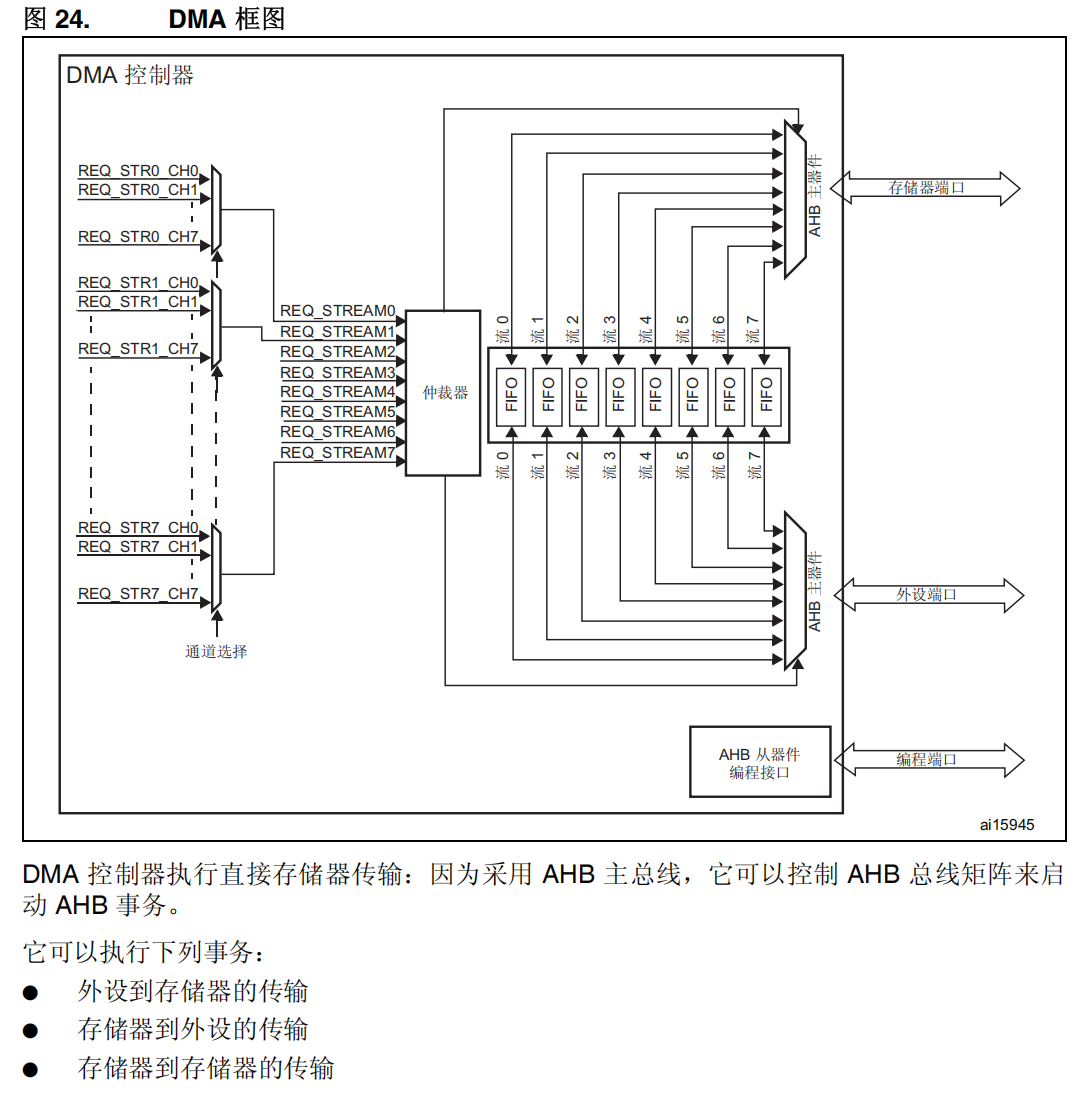

1. 了解DMA内部的构成
-
DMA控制器在MCU内部是一个AMBA advcanced high-performance bus (AHB) Master。
-
DMA控制器和AHB有三个接口：
-
一个Slave接口（用于CPU对它进行编程）
-
两个Master接口，允许将DMA去开启两个AHB总线上两个从设备之间的信号通信。
-
-
每个DMA都具有8个Streams
-
每个Stream都只能单向传输
-
Steam可被配置的模式
-
从内存到外设
-
从外设到内存
-
从内存到内存
-
-
-
DMA 控制器提供两个 AHB 主(mastrer)端口：AHB 存储器端口（用于连接存储器）和 AHB 外设端口（用于连接外设）。但是，要执行存储器到存储器的传输，AHB 外设端口必须也能访问存储器。
-
AHB 从(slave)端口用于对 DMA 控制器进行编程（它仅支持 32 位访问）。
-

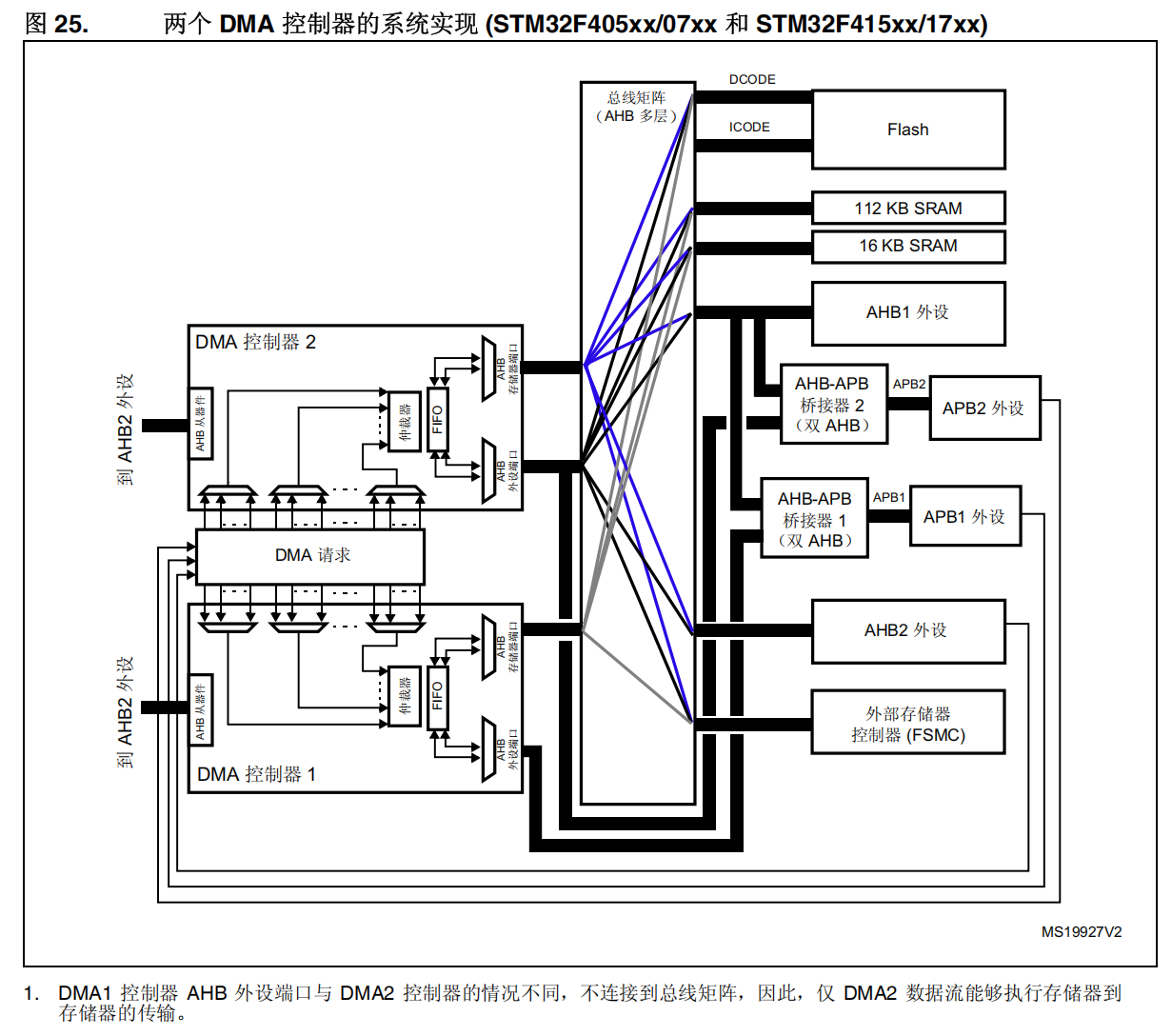

有关两个 DMA 控制器的系统实现，请参见图 25 。
2. DMA2 的 Memory to Memory 的数据流

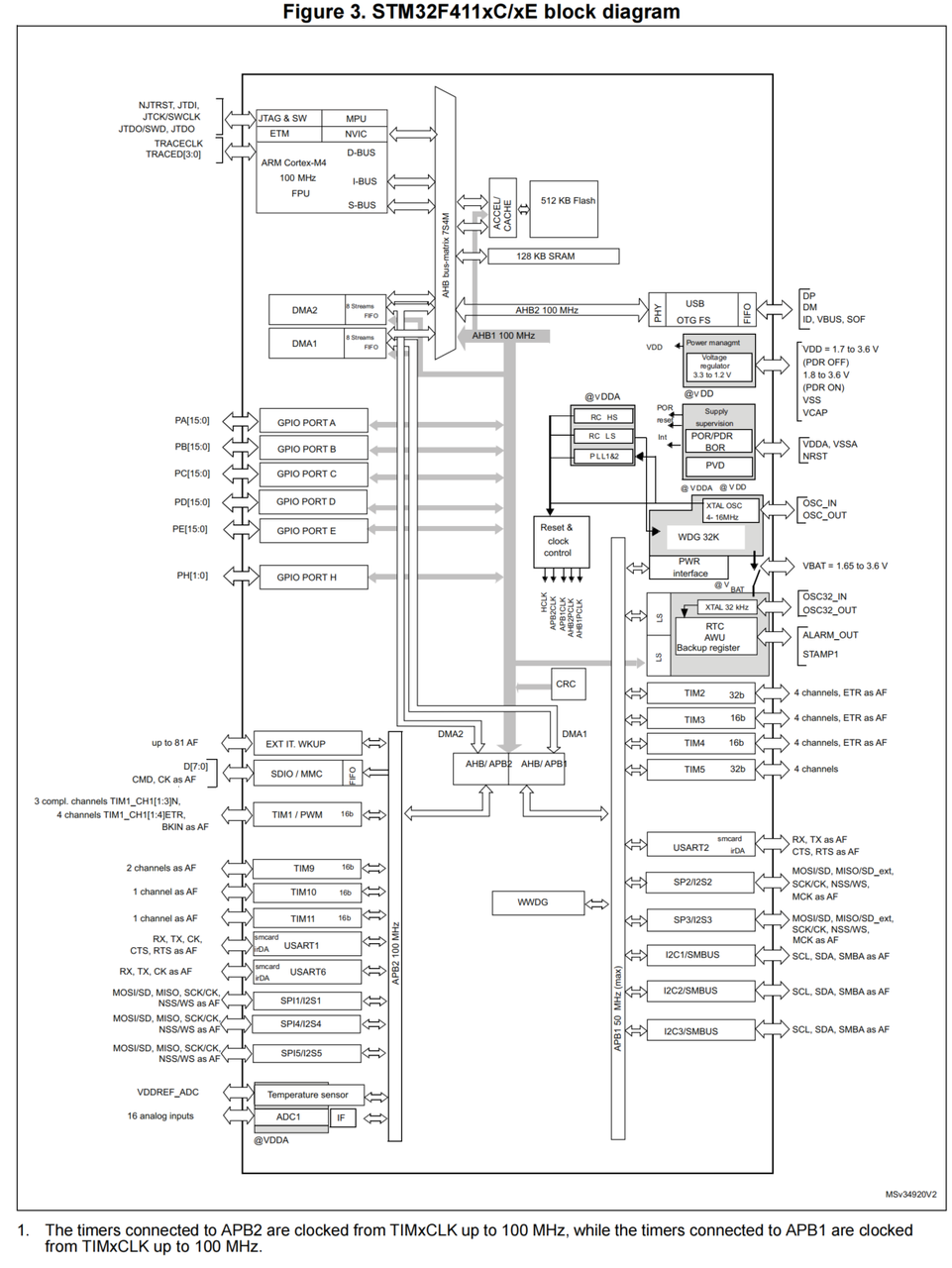

由上面的DMA框图、DMA系统实现框图以及芯片架构图可以知道，STM32F411 的 DMA2 才能实现 Memory to Memory 操作：

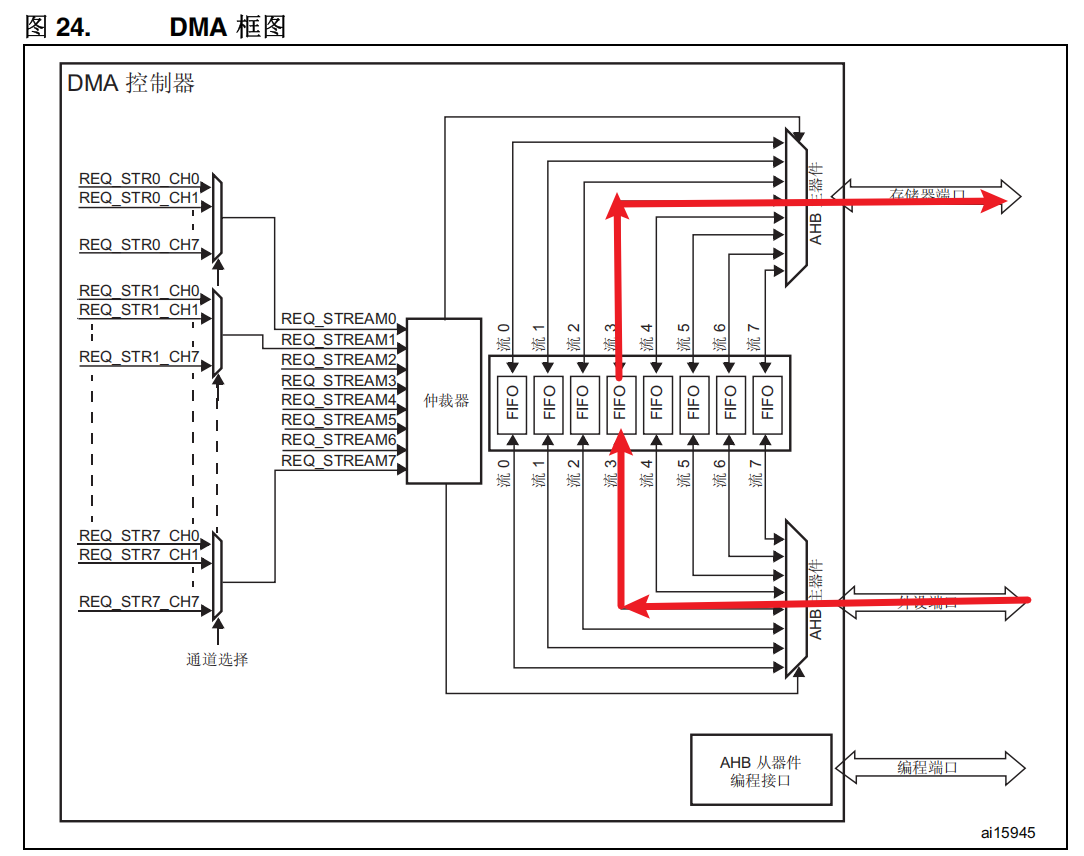

DMA上的数据流：

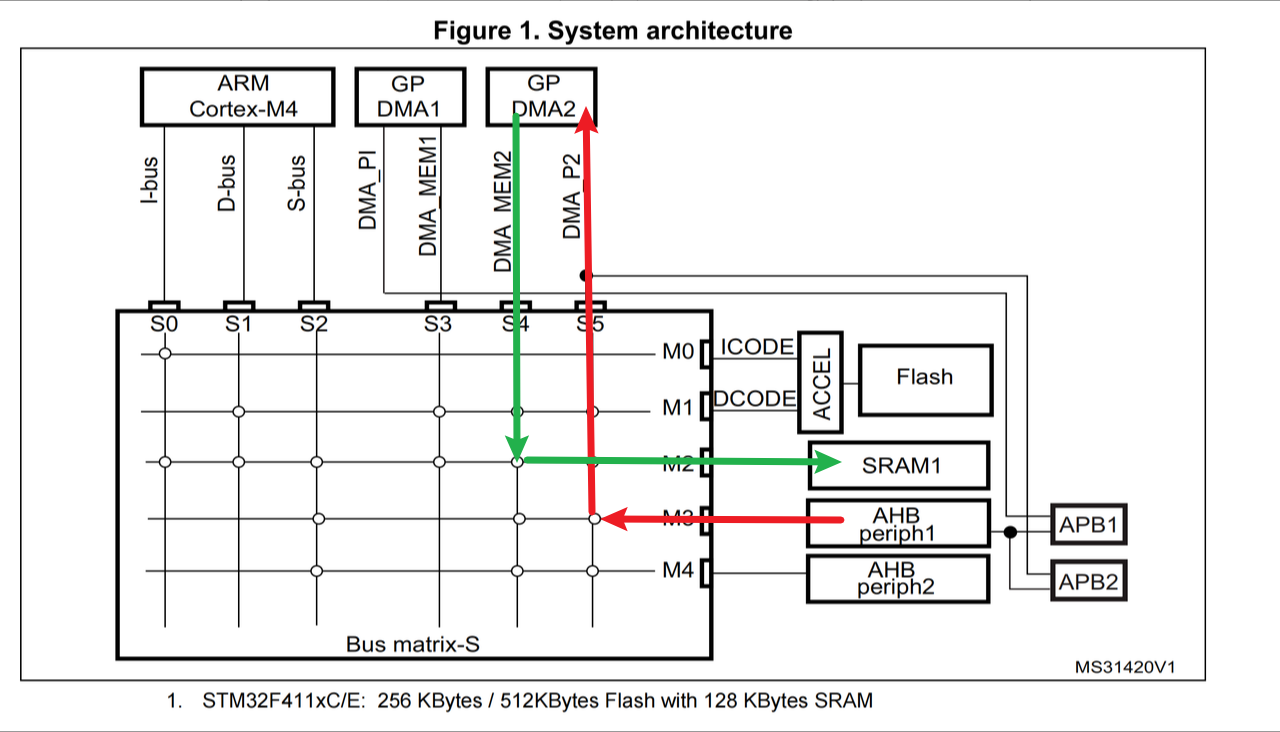

总线矩阵上的数据流：
因为DMA流的进和出是同时进行的（总线被占用时除外，数据会暂存在 FIFO 中），所以无法像下图那样同时在一条总线上进行数据的进和出，这样会导致总线被阻塞，同一时间只能进或只能出：
DMA不能这么走：

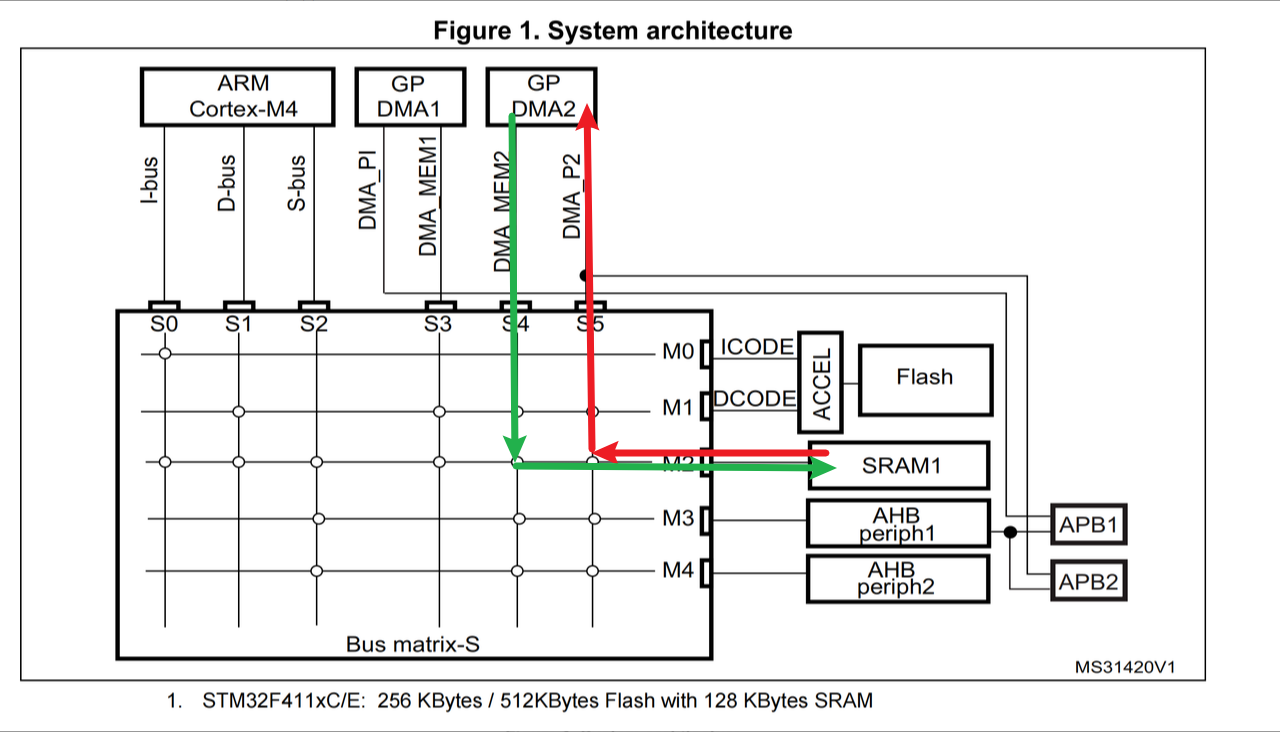

在进行 Memory to Memory 的数据搬运时，SRAM 会被看作 AHB 总线上挂载的一个外设，然后从该外设中取数据，然后从总线矩阵上搬运数据直接到SRAM：
总线矩阵上正确的数据流：

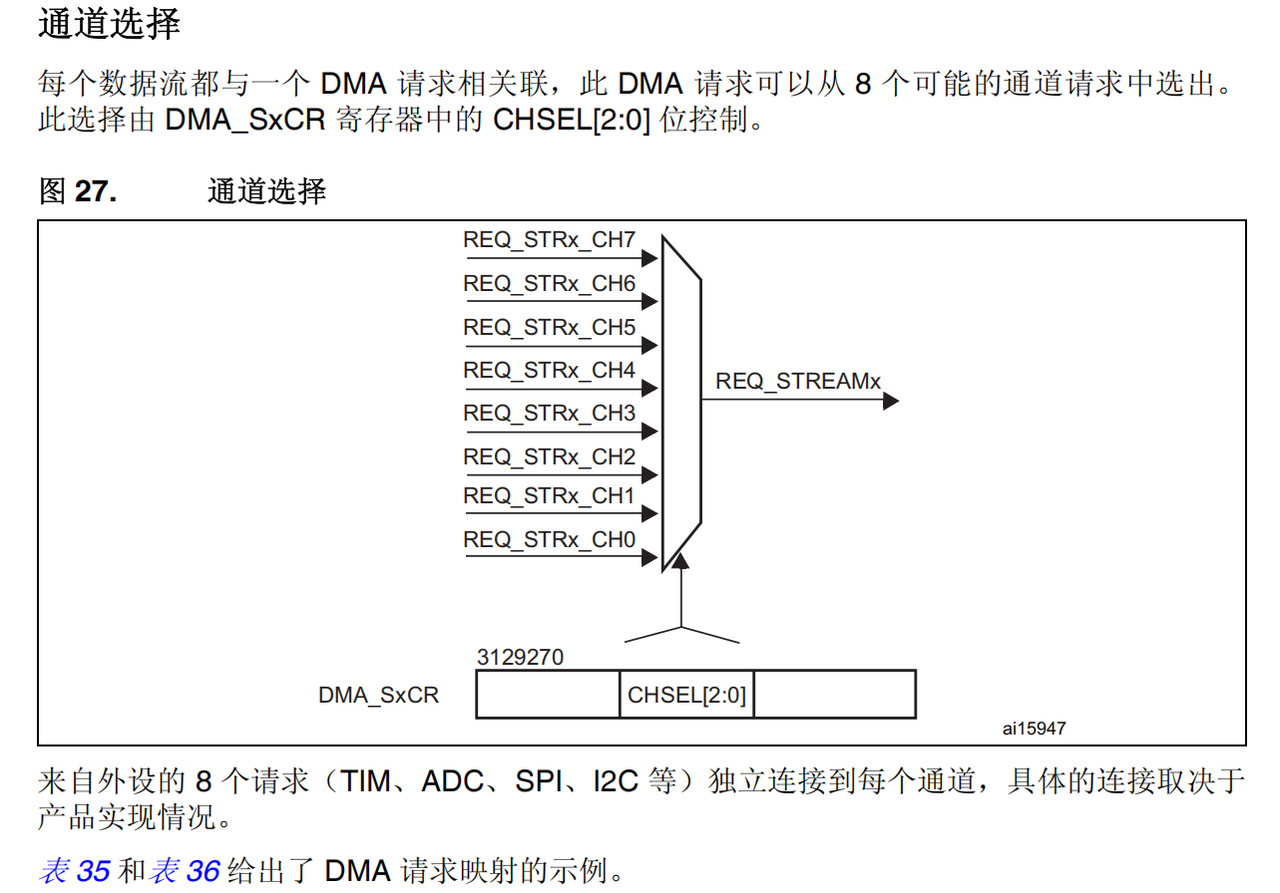

3. 通道选择
-

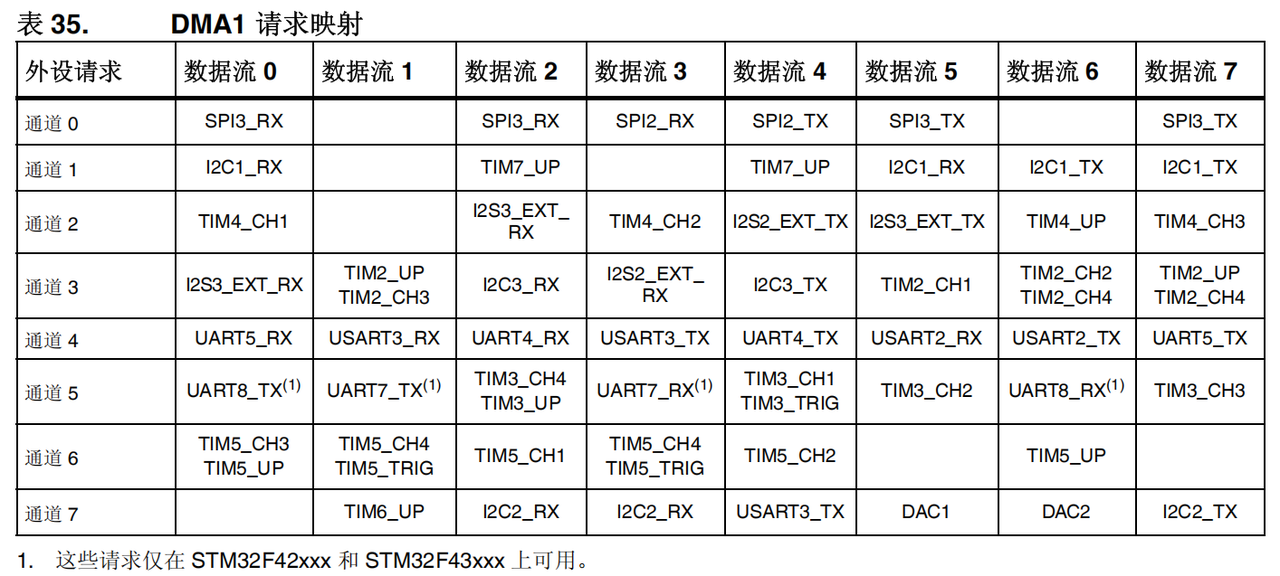

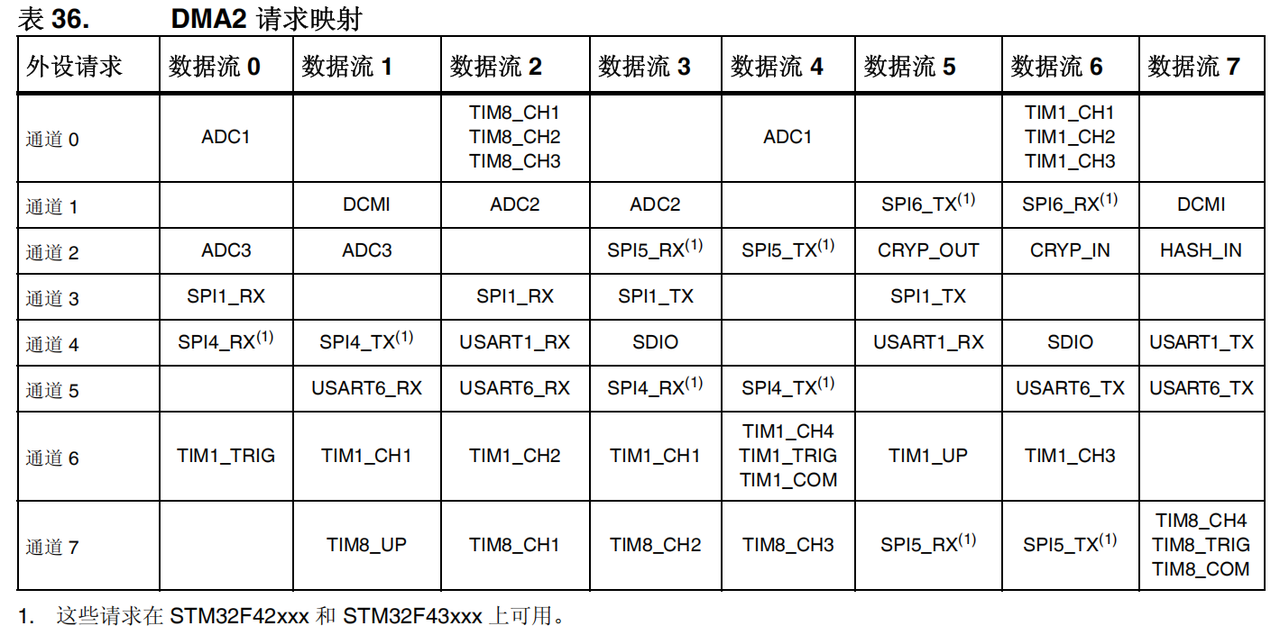

需要注意的是，上图中8个通道都可以产生 DMA 请求，但只会有一个触发 DMA stream 搬运，也就是说我们同一时间只能配置一个 channel ，不能同时配置两个 channel。

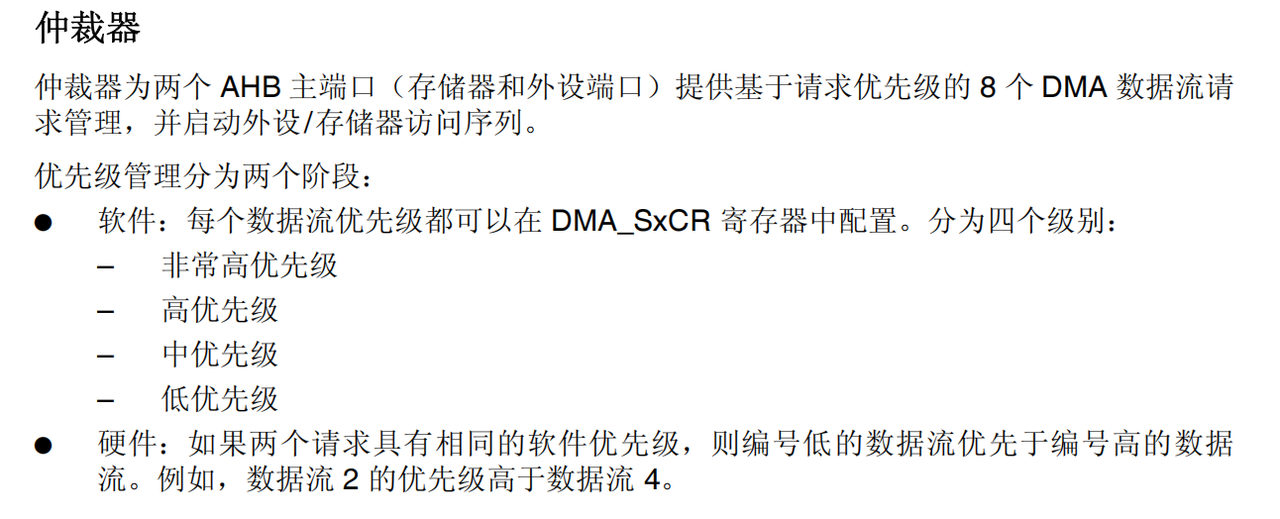

4. 仲裁器
-
同一时刻下，DMA 的 8 条 stream 只能有一条 stream 在搬运数据，但是可能会有两个 stream 同时发来DMA请求，这个时候就要靠我们的仲裁器来决定谁(即哪个stream)先搬运数据了。
仲裁器机制：
5. FIFO 与 Burst
FIFO介绍
-
我们知道，AHB总线矩阵是32位的，一次可以传输 4 个字节(即一个字)大小的数据。
-
假设DMA正在从外设往存储器搬运数据，来一个字节数据我就搬运一次，需要知道，每次搬运都要打断总线上（DMA要走的那条线路）现有的数据访问，这样的DMA效率是很低的，FIFO很好的解决了这个问题，每次一个字节的数据来了，先把他存在FIFO里，然后等积攒了 4 个字节之后再搬运到存储器中，这样同样是占用总线一个周期，却搬运了 4 个字节的数据。
-
FIFO 的重要作用就是增加系统带宽的利用。这样 DMA 就会更少打断 CPU。
-
FIFO 的大小可以自己设置，这里具体要看数据手册（STM32F411 FIFO 大小为 16 字节）。

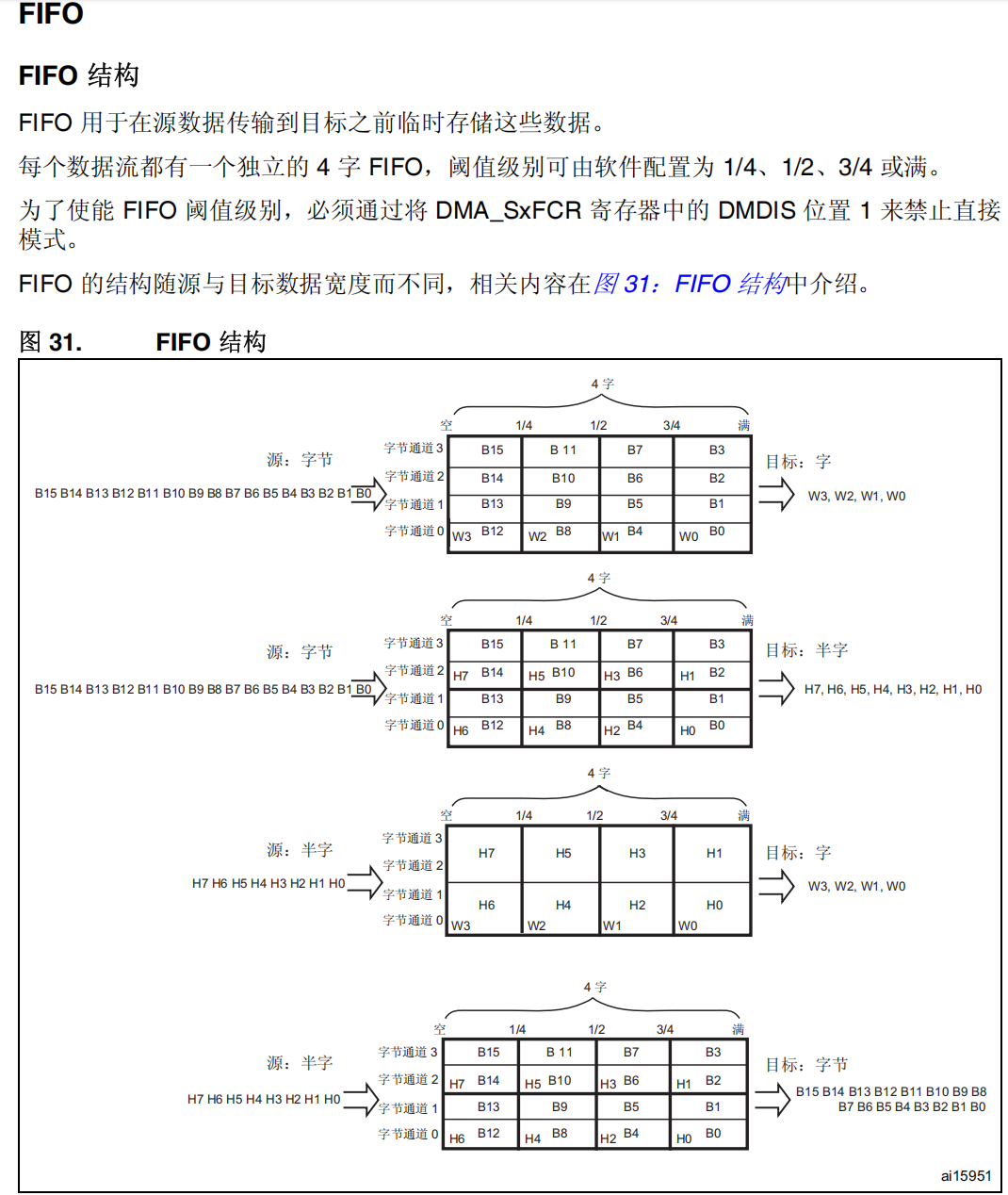

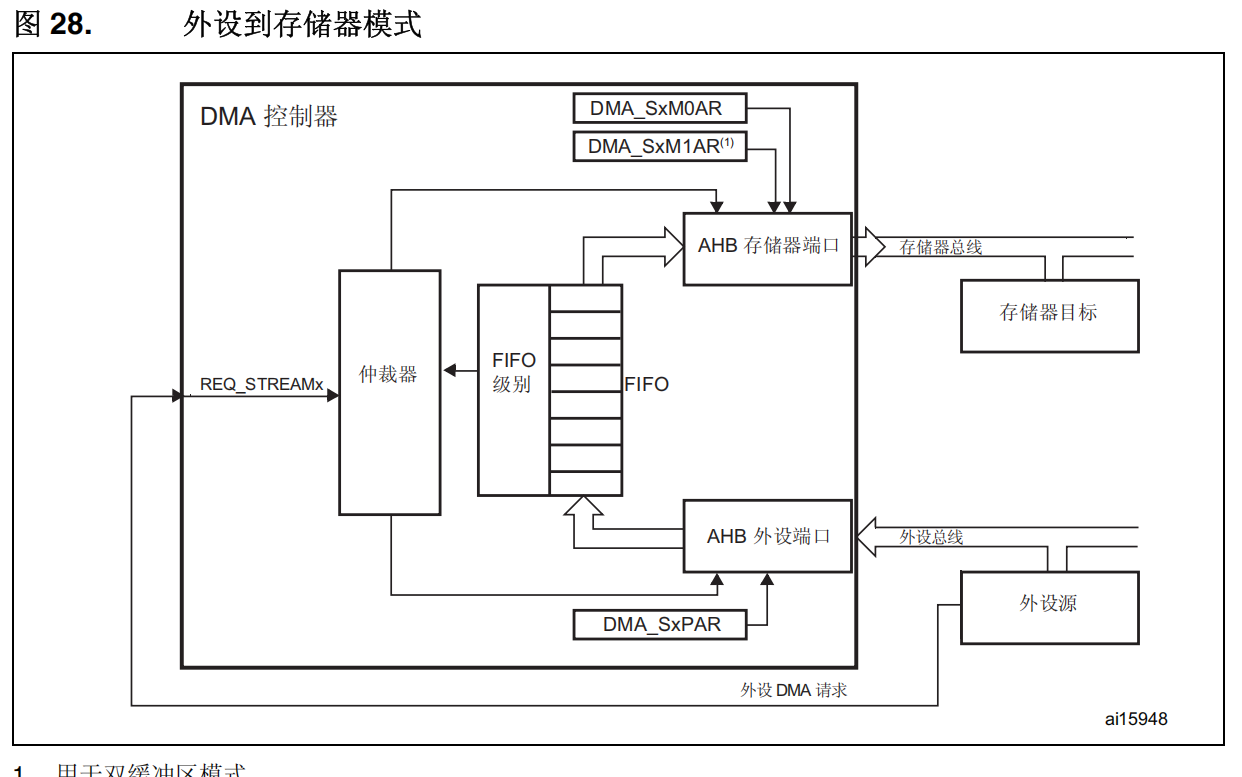

FIFO 结构：
FIFO的作用：
-
减少AHB带宽的占用，减少AHB总线的仲裁，让CPU能够在AHB总线上占用更大的带宽而不需要和DMA经常竞争总线。（DMA接收数据时可以旁路AHB总线）
-
减少溢出，在需要动态扩展内存时，DMA会暂存数据进入FIFO，给CPU执行动态扩展内存争取时间，防止溢出。
-
DMA多路Stream仲裁时，FIFO可以多路Stream缓冲，极大提高并发性。

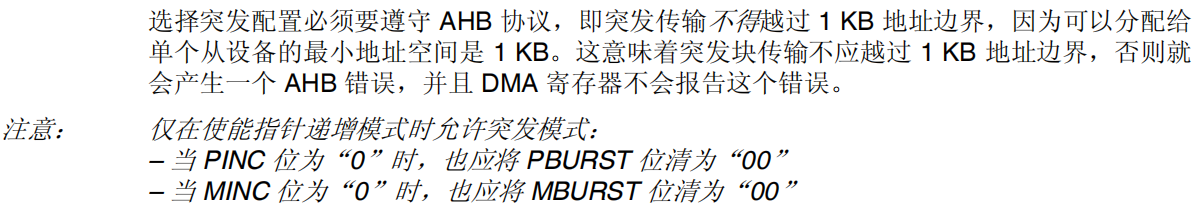

Burst 介绍
（注：下文配图中的“突发”就是 Burst ）

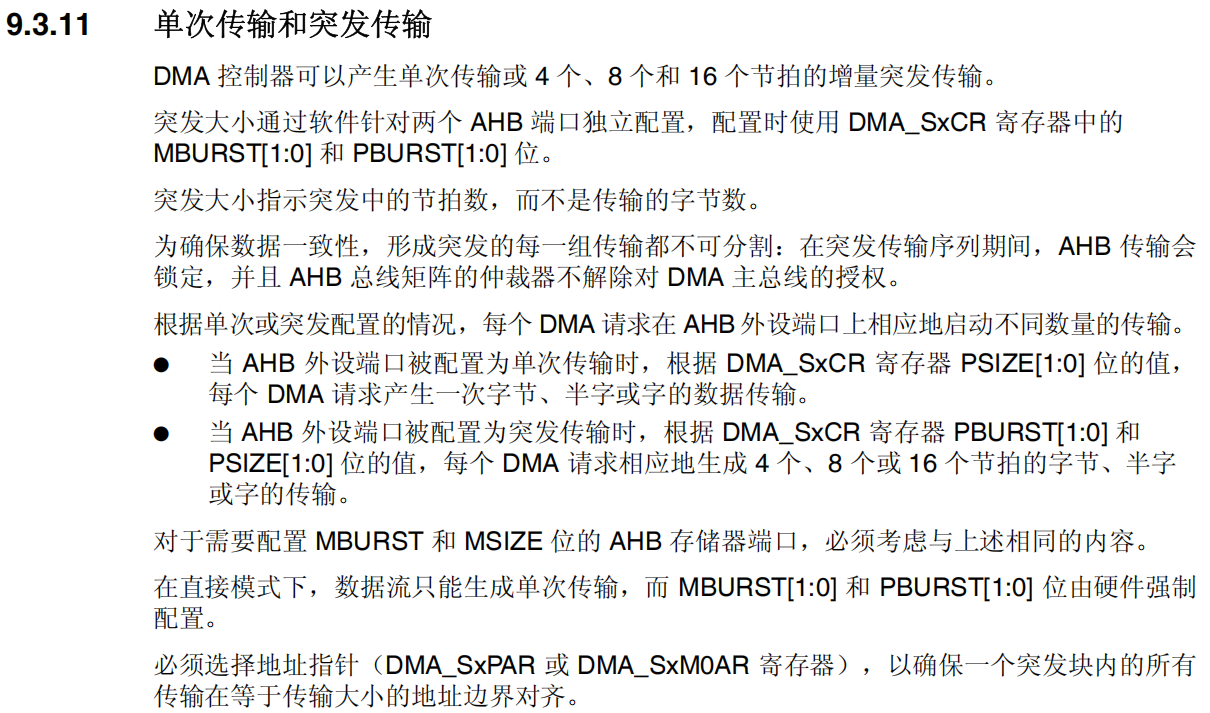

DMA控制器可以生成单次传输或增量突发传输，传输的节拍数为4、8或16。（这里的“节拍”的意思是以多少次传输为一组）
为了确保数据一致性，构成突发传输的每组传输都是不可分割的：AHB传输被锁定，AHB总线矩阵的仲裁器在突发传输序列期间不会撤销DMA主设备的授权。即：CPU在此次DMA传递完成前无法抢占AHB总线，CPU无法打断DMA传输。

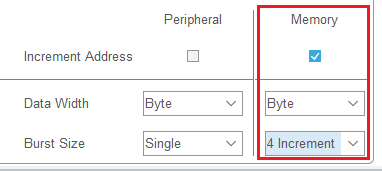

举个栗子：
我们以上面这张图为例子讲解：Burst 会将 Burst Size * Data Width 字节的数据编为“一组”，每组的传输是不可分割的，CPU无法打断。
上图的意思就是：DMA每次往 Memory 搬运 1 个 Byte 的数据，以每 4 次搬运为一组，每组的这 4 次搬运中间不能被CPU打断。

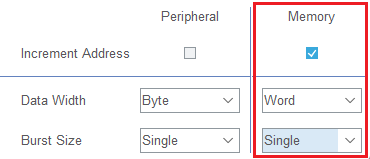

再来一个例子：
上图的意思是：DMA每次往 Memory 搬运 1 个 Word 的数据，Single 传输，每一次传输都视为一个“节拍”，此时每次传输之间CPU都可以打断DMA的传输。

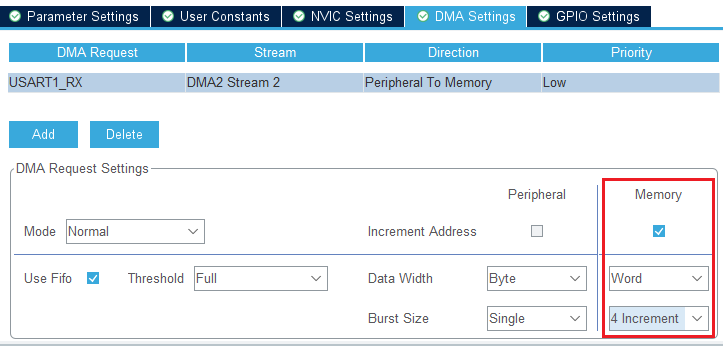

再再来一个例子：

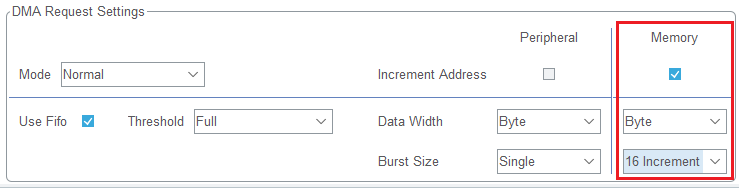

假设我们此时在用串口DMA接收，我们将FIFO配置为 “full”，即 16 个字节。如果我们想要DMA往 Memory 搬运 16 字节的数据不被CPU打断，那我们可以按上面这种方法来配置，即 DMA每次搬运 1 个 Word 的数据(即 4 个字节)，以 4 次搬运为一个“节拍”。
或者我们也可以这样：DMA每次搬运 1 个 Byte 的数据，以 16 次搬运为一个“节拍”。（但是这样DMA没有高效利用总线矩阵的带宽，降低了效率）
为什么要使用 Burst 防止CPU打断DMA的传输？
如果我们不使用 Burst 防止CPU打断DMA的传输，就有可能发生这样的情况：

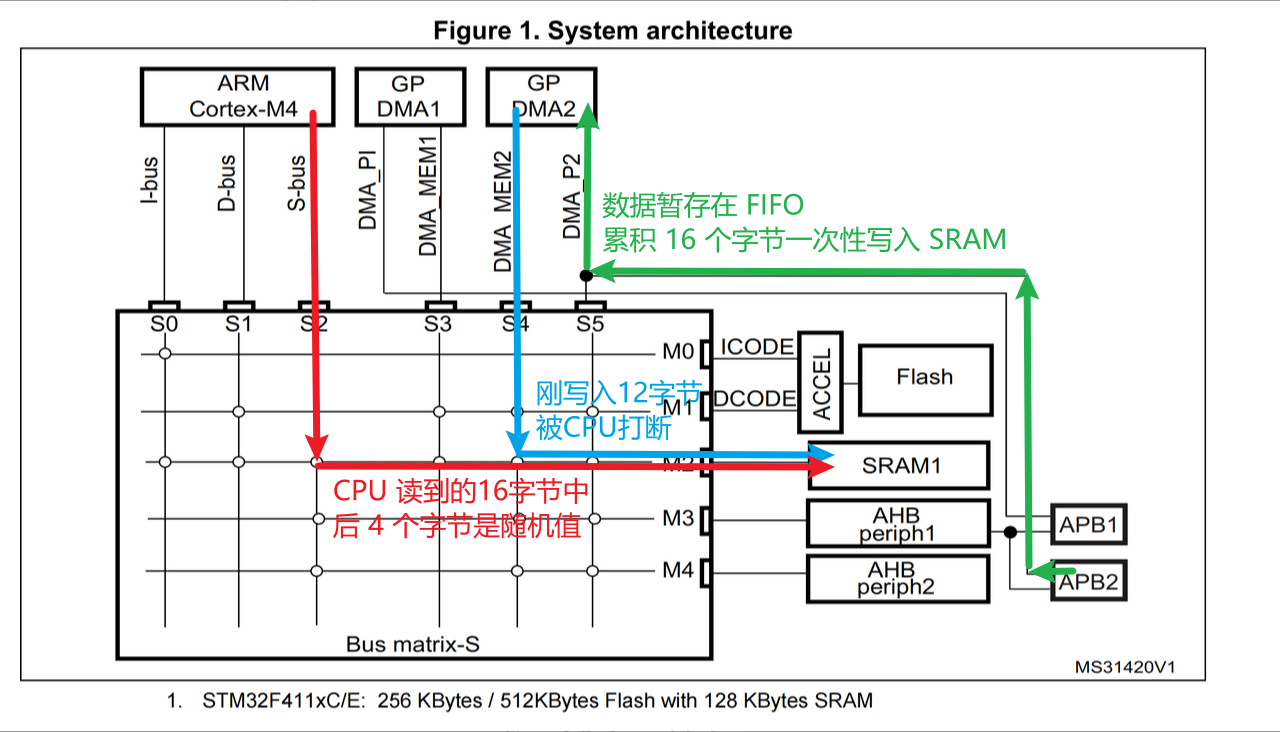

本来 DMA 要从外设上搬运 16 个字节的数据到 SRAM，CPU 读取 SRAM 做处理，但是DMA只搬运了 12 个字节，CPU 就过来搬运数据了，DMA 只能让出总线，而 CPU 读到的 16 个字节中的后 4 个字节是随机值：
Burst 的作用：
-
Burst 能够让 DMA 对 AHB “独占访问”，通过 Burst 完成了 DMA 传输的“原子操作”，保护了数据完整性。
-
可以通过Burst进行多个寄存器的同时修改，在M2P时同时配置多个定时器
TIM DMA burst 输出变频 PWM 波形 - STM32团队 ST意法半导体中文论坛
FIFO 阈值与 Burst 配置

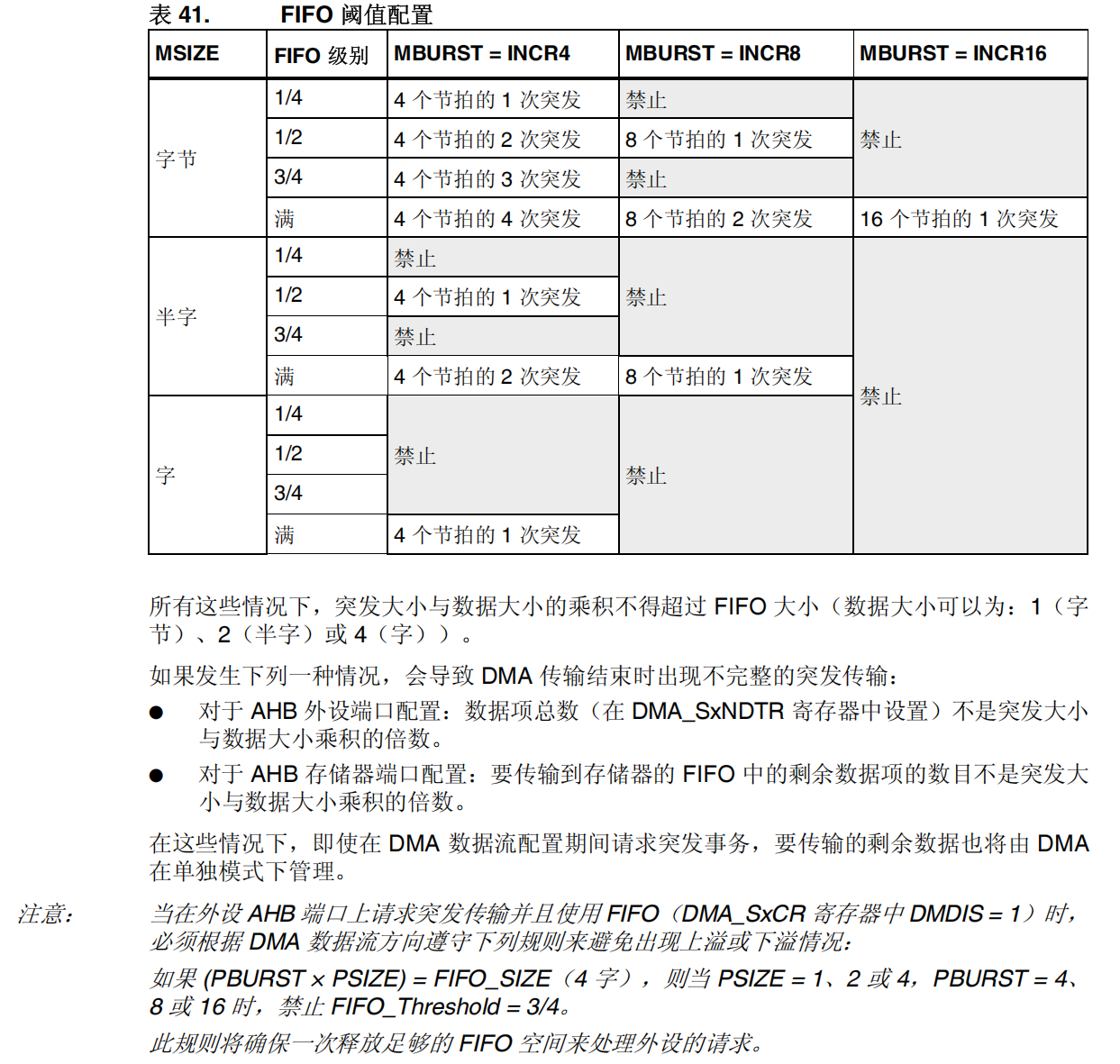

选择 FIFO 阈值（DMA_SxFCR 寄存器的位 FTH[1:0]）和存储器突发大小（DMA_SxCR 寄存器的 MBURST[1:0] 位）时需要小心：FIFO 阈值指向的内容必须与整数个存储器突发传输完全匹配。如果不是这样，当使能数据流时将生成一个 FIFO 错误（DMA_HISR 或 DMA_LISR 寄存器的标志 FEIFx），然后将自动禁止数据流。允许的和禁止的配置在表 41：FIFO 阈值配置中介绍。
