从RAW到JPG到BMP：工业视觉图像格式怎么选？

🎯从RAW到JPG到BMP：工业视觉图像格式怎么选？一篇讲透差异与场景适配

在工业视觉系统中，“图像格式”是容易被忽略却直接影响检测结果的关键环节：用JPG存储精密零件的缺陷图像，可能因压缩丢失微米级划痕；用RAW格式存海量分拣图像，会让硬盘存储瞬间爆满；用BMP传实时引导图像，又可能因文件太大卡顿。今天，我们从工业场景需求出发，拆解RAW、JPG、BMP三种核心格式的本质差异，教你根据“检测精度、存储成本、传输速度”精准选型，避开90%的格式误区。

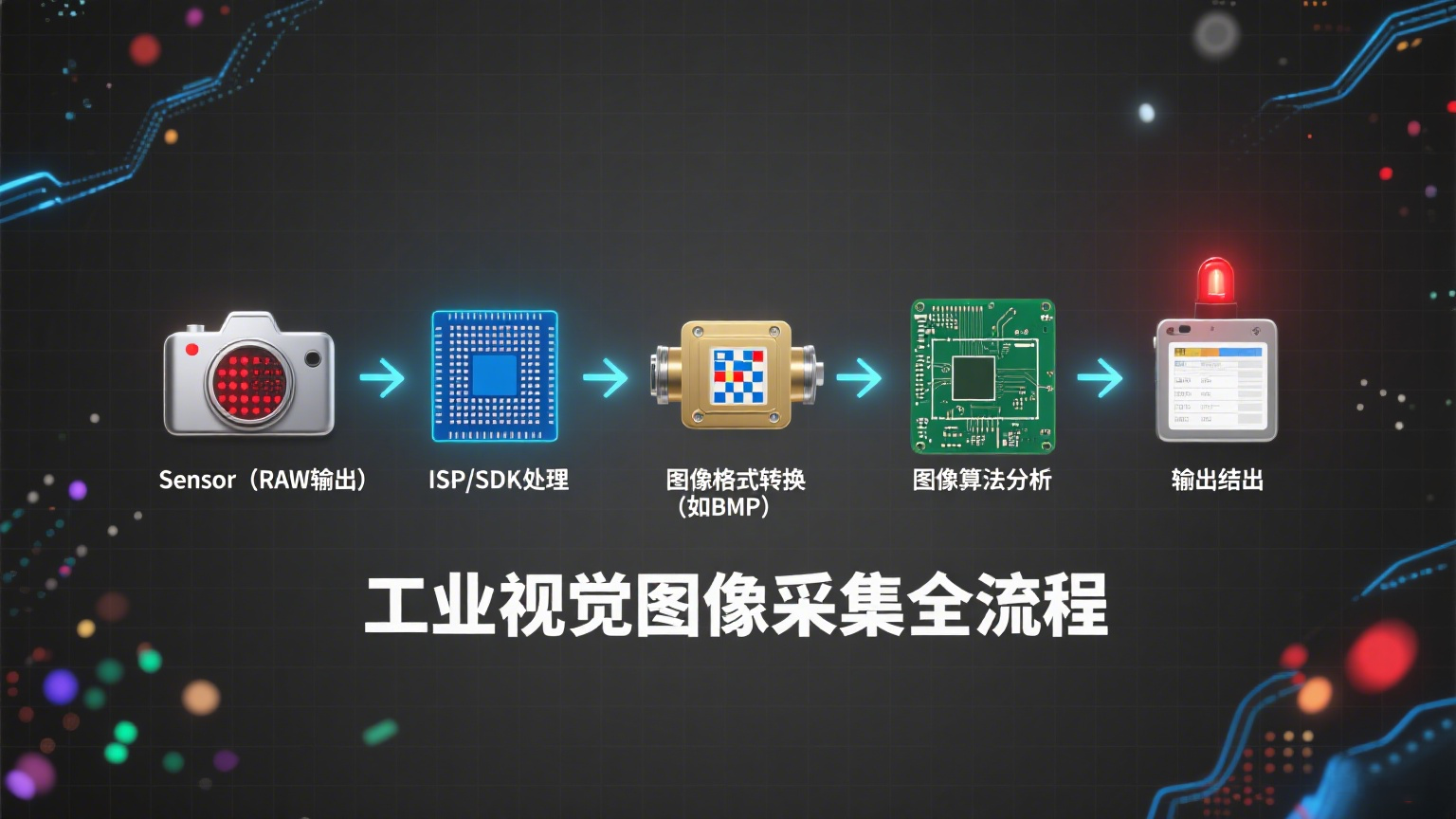

一、先搞懂：三种格式的“本质”——从数据源头看差异

工业视觉的图像格式，核心区别在于“是否处理原始数据”“是否压缩”，这直接决定了它们的细节保留能力、文件大小和工业适配性。我们先从每种格式的“底层逻辑”讲起：

1. RAW：传感器的“原始数据本”——未加工、细节最全

RAW并非传统意义上的“图像文件”，而是工业相机图像传感器（CCD/CMOS）直接输出的原始电信号数据集合，相当于“未冲洗的胶卷”。

• 数据特点：
  • 无任何加工：保留传感器每个像素的原始灰度/色彩信息（如12位/16位深度，而非8位），不做白平衡、对比度调整，也不压缩；
  • 需“解码”查看：不能直接用普通看图软件打开，需通过工业视觉软件（如Halcon、VisionPro）解码后转换为可视图像；
  • 细节无损失：能捕捉到极微弱的信号差异（如暗场下的微小缺陷、材质的灰度渐变），是精密检测的“数据基石”。
• 工业核心价值：适合需要“极致细节”的场景，比如半导体晶圆的微米级针孔检测、电池极片的涂层厚度差异分析——这些场景中，RAW格式能保留的“原始灰度层次”，是后续算法精准识别缺陷的关键。

2. JPG（JPEG）：压缩后的“存储优化款”——省空间、有损失

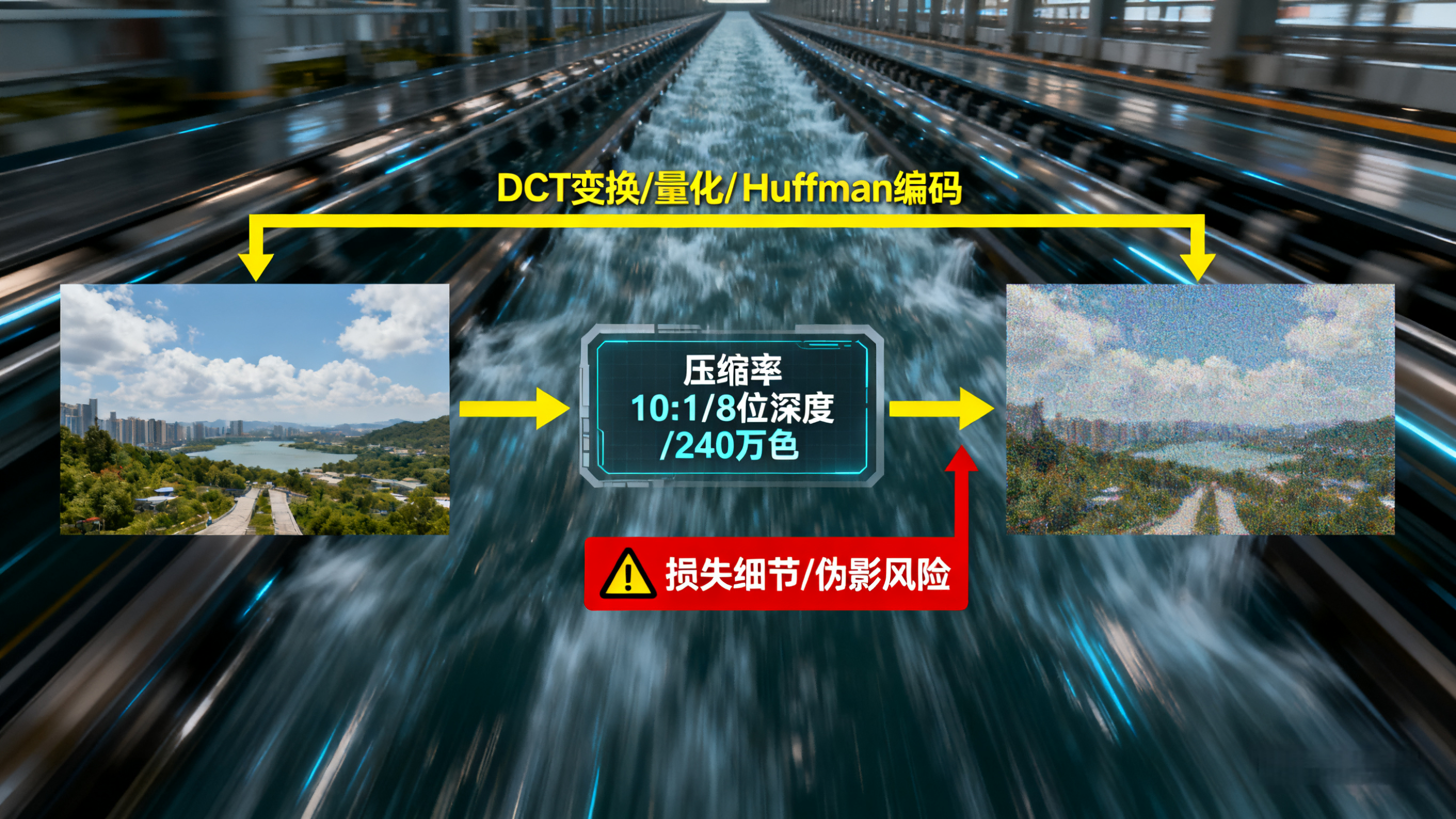

JPG是工业中最常用的“存储友好型”格式，基于有损压缩算法（通过丢弃人眼不敏感的细节减少文件大小），相当于“压缩后的照片”。

• 数据特点：
  • 有损压缩：压缩率可调节（通常50%-90%），压缩率越高，文件越小，但会丢失细节（如边缘模糊、灰度层次合并）；
  • 8位色彩/灰度：无论原始数据是12位还是16位，都会压缩为8位（256级灰度），丢失高动态范围信息；
  • 即开即用：支持所有看图软件、工业软件，无需解码，存储和传输效率高。
• 工业核心价值：适合“常规外观检测”和“数据归档”，比如物流包裹的外观分拣（仅需识别是否破损）、汽车零部件的表面划痕初筛（缺陷尺寸＞0.1mm）——这些场景对细节精度要求不高，JPG的“空间优势”能大幅降低存储成本。

3. BMP：无压缩的“像素快照”——保细节、文件大

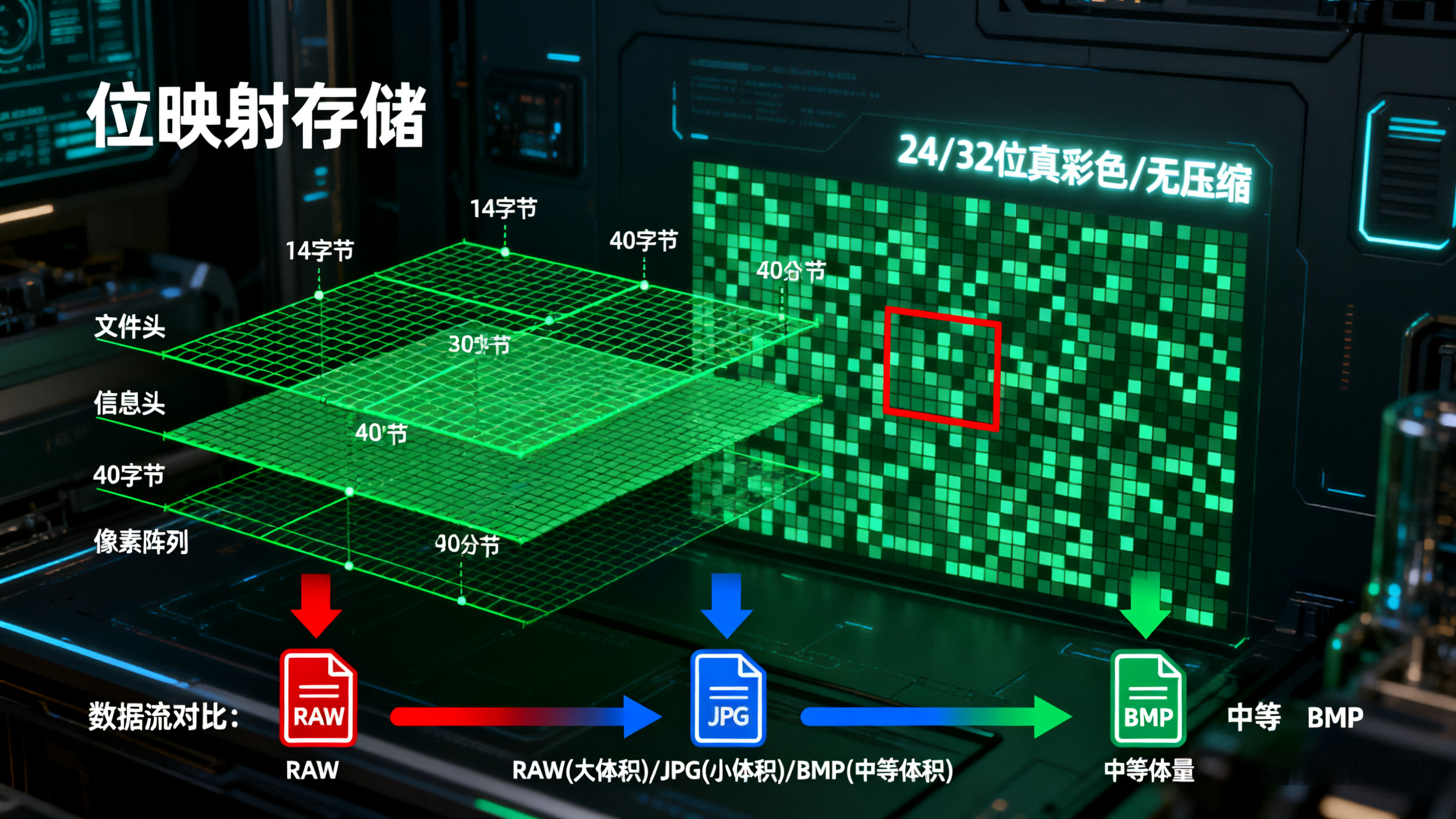

BMP是无压缩位图格式，相当于“将传感器采集的像素数据直接按行列存储”，不做任何压缩处理，介于RAW和JPG之间。

• 数据特点：
  • 无压缩：保留所有像素信息（支持8位/16位/24位深度），细节损失仅源于传感器本身，而非格式；
  • 结构简单：文件头+像素数据，工业软件可快速读取，无需复杂解码；
  • 文件量大：同等分辨率下，BMP文件大小是JPG的5-10倍（如1200万像素图像，BMP约36MB，JPG约3-5MB）。
• 工业核心价值：适合“需要细节但无需RAW级原始数据”的场景，比如PCB板的尺寸测量（需精准边缘像素）、机器视觉引导（需实时读取像素坐标）——这些场景既要求细节不丢失，又不需要RAW的高动态范围，BMP的“平衡特性”能兼顾精度与读取速度。

二、核心差异对比：一张表看清“工业适配性”

为了让大家快速判断哪种格式适合自己的场景，我们从工业视觉最关注的6个维度，做了直接对比：

对比维度	RAW格式	JPG格式	BMP格式
数据处理方式	传感器原始数据，未加工、未压缩	有损压缩（丢弃非关键细节），8位量化	无压缩，直接存储像素数据（支持多深度）
文件大小	最大（1200万像素16位RAW约24MB）	最小（同分辨率JPG约3-5MB）	中等（同分辨率8位BMP约12MB）
细节保留能力	最高（保留12/16位灰度层次，无损失）	最低（压缩丢失边缘、弱信号细节）	较高（无压缩，仅损失传感器原生噪声）
读取/传输速度	慢（需解码，占用CPU资源）	快（即开即用，传输带宽需求低）	较快（结构简单，读取无需解码）
工业适配场景	精密缺陷检测、高动态范围场景	常规外观检测、数据归档、实时预览	尺寸测量、机器引导、中等精度缺陷检测
存储成本	最高（需大容量硬盘/服务器）	最低（适合海量数据存储）	中等（需平衡精度与存储）

注：以1200万像素工业相机为例，不同分辨率下文件大小按比例变化；RAW格式大小还与传感器位深相关（16位RAW比12位大33%）。

三、工业场景选型逻辑：3步选对，不踩坑

工业视觉选格式，核心是“匹配检测需求”——既不浪费资源（比如用RAW存普通分拣图），也不牺牲精度（比如用JPG做晶圆检测）。我们总结了可直接落地的3步选型法：

第一步：按“检测精度”定基础方向

• 精度要求＞微米级（如半导体、芯片）：选RAW格式
  例：检测0.5μm的晶圆划痕，RAW格式保留的16位灰度层次，能区分“划痕区域”与“正常区域”的微弱灰度差异（可能仅差5个灰度值）；若用JPG，压缩后灰度层次合并，划痕会被“淹没”在背景中，导致漏判。
• 精度要求10-100μm（如零件划痕、PCB线路）：选BMP格式
  例：测量PCB板0.1mm的线宽，BMP的无压缩像素能精准定位线路边缘（边缘像素坐标误差≤1）；若用JPG，压缩导致边缘模糊，线宽测量误差可能扩大到0.02mm，超出合格标准。
• 精度要求＞100μm（如外观初筛、物流分拣）：选JPG格式
  例：分拣破损的塑料零件（破损面积＞1mm），JPG的压缩损失不会影响“破损区域”的识别，且1TB硬盘可存约20万张JPG图，是RAW的8倍，大幅降低存储成本。

第二步：按“存储/传输成本”做优化

• 海量数据存储（如24小时流水线）：优先JPG，其次BMP
  按一条汽车零部件流水线计算，每天产生100万张图像：
  • JPG（5MB/张）：需500GB存储，普通硬盘即可承载；
  • BMP（12MB/张）：需1.2TB存储，需额外加硬盘；
  • RAW（24MB/张）：需2.4TB存储，还需专用服务器，成本增加5倍以上。
• 实时传输（如机器引导、动态检测）：选JPG或BMP，避开RAW
  RAW格式解码慢（单张需50-100ms），若用于实时引导（要求传输延迟＜20ms），会导致机器人动作卡顿；BMP读取快（＜10ms）、JPG传输快（带宽需求低），更适合动态场景。

第三步：避开3个“常见误区”

1. 误区1：“RAW格式最好，所有场景都用”
   RAW需解码、占存储、耗CPU，若用于普通外观检测，会让视觉系统运行速度下降30%，还需额外采购存储服务器，性价比极低。
2. 误区2：“JPG压缩率越高越好”
   工业中JPG压缩率建议设为70%-80%：低于70%会明显丢失细节，高于80%文件大小下降有限（如80%压缩率比90%仅大1MB，但细节保留多50%）。
3. 误区3：“BMP和RAW一样，能替代使用”
   BMP虽无压缩，但已完成“传感器数据到像素的转换”（如白平衡调整），丢失了RAW中的“原始电信号信息”；若需后期调整曝光、修正传感器噪声，BMP无法做到，而RAW可以。

四、格式转换的“雷区”：工业中尽量“采集端选对，不后期转换”

很多人习惯“先采RAW，后期转JPG/BMP”，但工业场景中，转换过程会带来不可逆的问题：

• RAW转JPG：会丢失12/16位到8位的灰度信息，压缩后细节无法恢复，相当于“把高清图转成模糊图”，再转回来也没用；
• BMP转JPG：无压缩数据被有损压缩，边缘和弱信号细节永久丢失，若用于二次检测（如后期复核缺陷），会导致判断偏差；
• JPG转BMP/RAW：属于“无中生有”，JPG丢失的细节无法通过转换补回，转后的BMP/RAW只是“体积变大，细节没增”。

建议：在相机采集端就设置好格式（工业相机多支持实时切换格式），避免后期转换。

五、总结：选型口诀+核心提醒

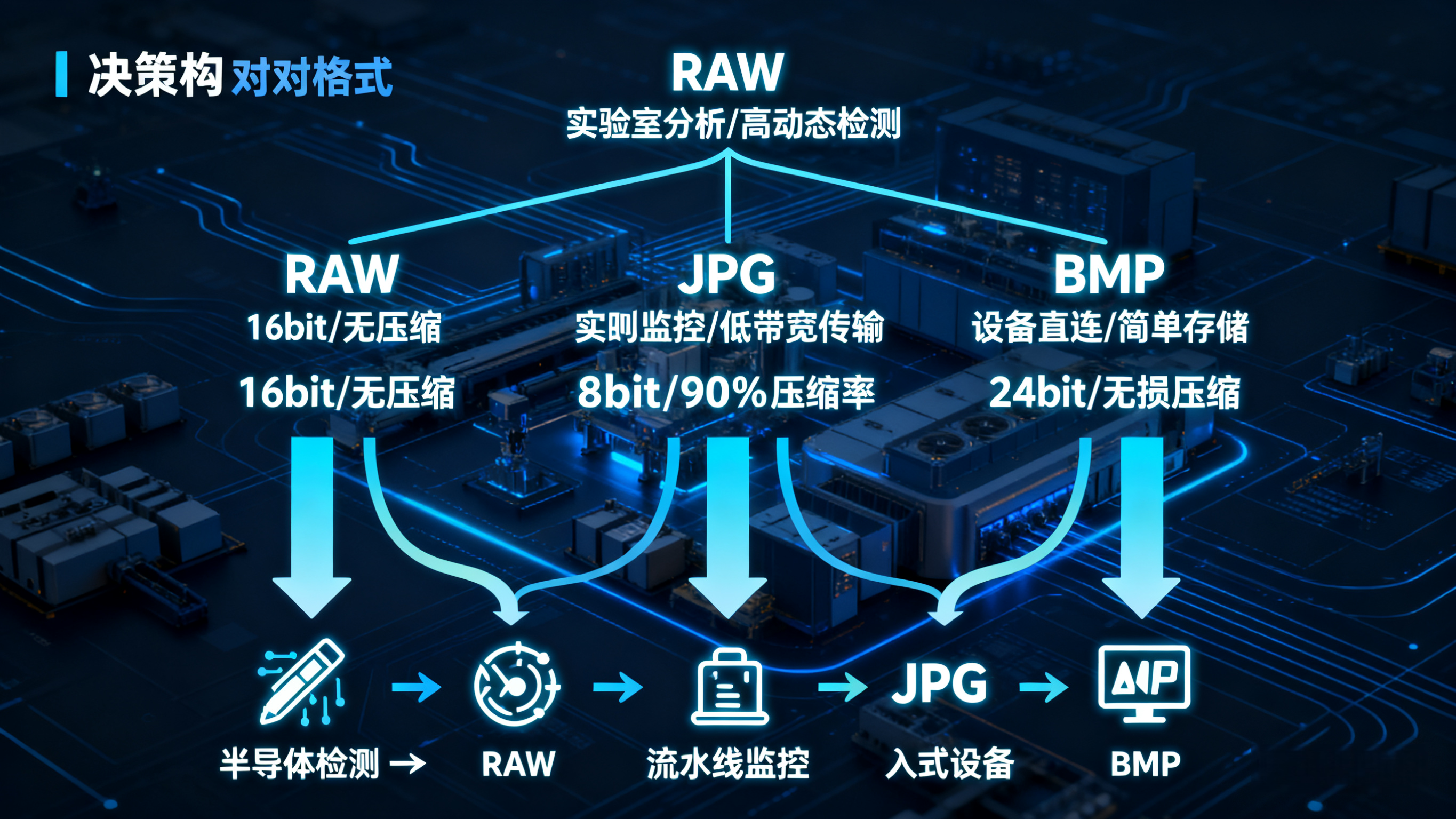

选型口诀

• 精密检测（微米级）：选RAW，细节不丢；
• 常规检测（0.1mm级）：选BMP，平衡精度与成本；
• 外观初筛/归档：选JPG，省空间快传输。

核心提醒

1. 若不确定精度需求，可先采RAW格式测试，再根据检测结果判断是否可降级为BMP/JPG（避免一开始就用JPG导致漏判）；
2. 存储方案需提前规划：用JPG可配普通硬盘，用BMP/RAW需考虑NAS存储或云服务器；
3. 动态场景（如高速流水线）优先看“读取速度”，BMP/JPG比RAW更适配，避免系统卡顿。

如果你的项目正纠结“选哪种格式”，比如“不知道PCB检测用BMP还是RAW”“担心JPG压缩影响缺陷识别”，欢迎留言你的场景和精度需求，我们可提供免费的格式适配建议，帮你平衡“检测效果”与“成本投入”。
