正点原子小智BOX0/BOX2 产品使用视频表情功能教程

---

---

1、前期准备

正点原子公司推出了小智BOX0和BOX2产品，在商品详情描述里面看到支持这个AVI视频表情功能很是有趣。

于是就尝试去实现，结果成功了，下面就来记录一下该实现过程。

要实现该功能，需具备的条件：
1、准备一个正点原子的box0或box2小智产品(实现过程步骤一样)。
2、下载资料里面提供的固件支持：1，从小智固件升级到ATK固件。
  路径：【正点原子】ESP32 AI BOX2\3，原子固件\1，从小智固件升级到ATK固件
3、准备一个2-32G内的TF存储卡(和读卡器)。
4、USB数据线(要带数据功能哦)。
5、资料下载：
  资料网盘链接
  BOX0 百度资料盘： https://pan.baidu.com/s/1fzAOlx1IwVFrRqcjtXqn2g 提取码: rw68
  BOX2 百度资料盘： https://pan.baidu.com/s/1jmM5nN0vtqEuhSCt2YYjUw 提取码: kwgj

---

2、实现过程步骤

第一步：
先自备一个视频mp3或gif文件，如果没有素材可以到网上下载。视频是要无音频的。

注意视频不能太长，控制在13秒内一般没问题，因为转换后要求AVI文件大小不能超过1.4M，如果视频太长会超出容量，机器无法识别到的，那么该功能就无法使用。

网上搜索了一个gif文件，效果如下：

第二步：
使用格式工厂软件进行转换格式。

如果没有该软件的话，需要到网上搜索安装才行，其它的转换软件没测试过，可以自行测试哦。

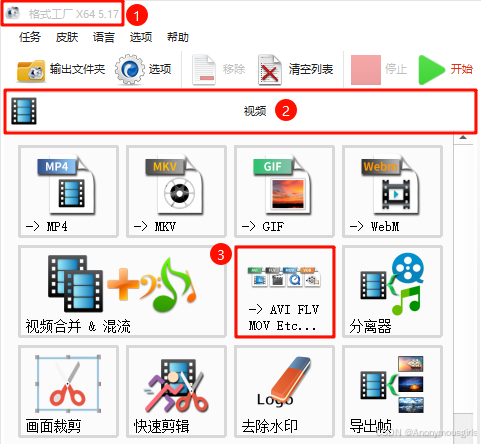

软件操作步骤流程如下图：

先选择视频界面，再点击AVI选项即可。

因为这个功能是要求用AVI格式的，其它视频格式无法显示出效果。

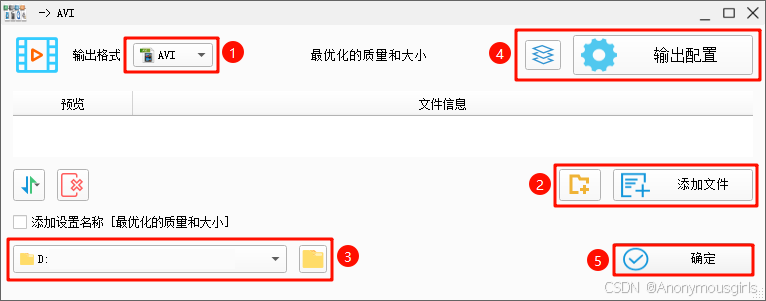

点击后会进入如下界面：

选择文件输出路径，点击输出配置按钮，按以下图片步骤进行参数格式设置：

参数配置完后，点击标号6确认按钮，接着再点击前面图片的标号5确认进入转换。

旋转参数选项说明：屏幕显示默认是竖屏显示的，如果准备的素材是横屏的，那么就可以进行右旋转操作，这样就可以完整显示了，具体可以实际操作一遍即可理解。

第三步：

格式转换；

点击左上角的开始按钮，那么就可以开始格式转换了。转换完成会保持到你设置输出路径下的文件夹。

如果有多个视频，也是重复以上步骤进行转换即可。

第四步：

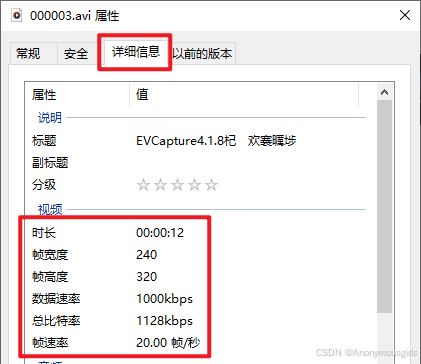

转换完成后，可以到属性里面查看转换输出的视频的详细信息，如下图：

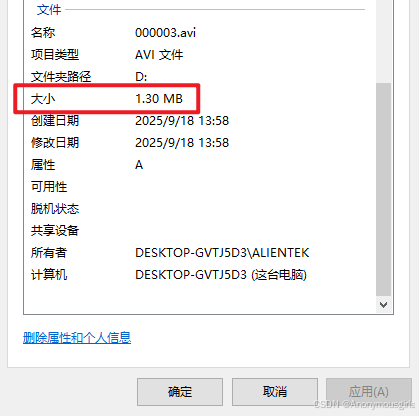

查看参数目的是确保文件大小控制在1.4M范围内。

第五步：
接着用读卡器把TF卡接电脑，打开该U盘，在TF存储卡的根目录创建名字为EXPRESSION的文件夹，里面分别存放idle.avi（待机动态表情）、listening.avi（聆听动态表情）、sleepy.avi（睡眠动态表情）和speaking.avi（讲话动态表情）。

注意括号内容为补充说明内容，勿添加到名字中，命名格式如下图：

可以存放这四个不一样的视频，如果不需要四个，可以把四个都用同一个视频，但里面不能只放一个，需要同时有这4个名字的文件，分别拷贝四个视频和分别重命名即可，不然系统识别不了，导致该功能也会无法使用，具体可以测试验证。

第六步：
固件烧写。

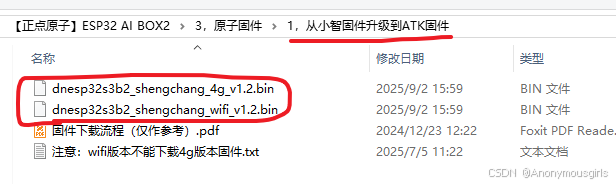

下载产品资料，烧写该路径下的固件，具体固件版本则根据自己的设备选择即可，WIFI的版本是所有设备都支持的。

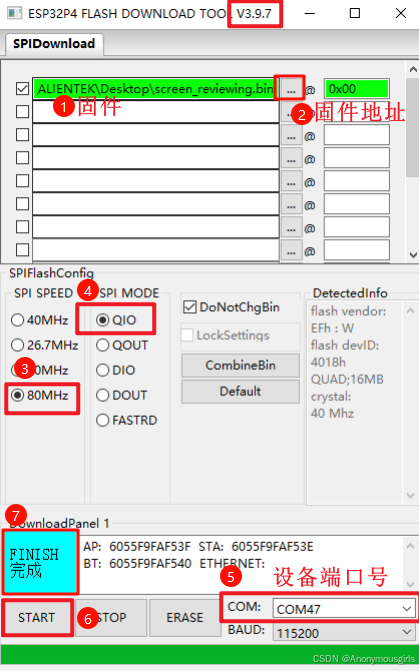

烧写软件配置步骤如下图：

烧写完成后会提示完成字样，此时就可以插拔USB或复位一次设备即可运行。

第七步：
烧写完固件，开机，进去设置界面里面进行设置。

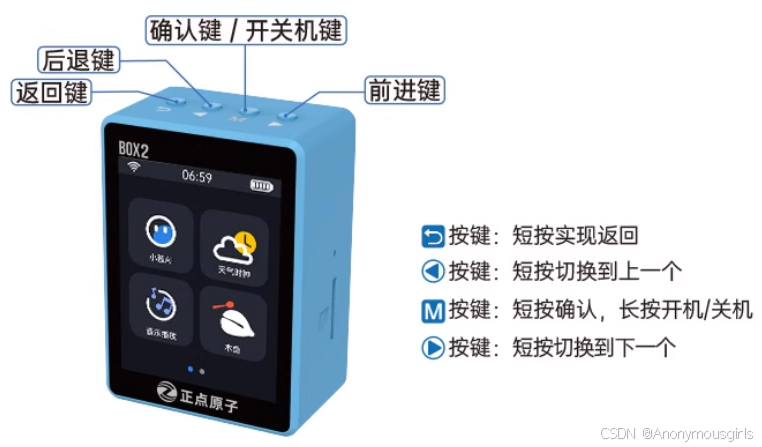

设备的按键操作说明如下图：

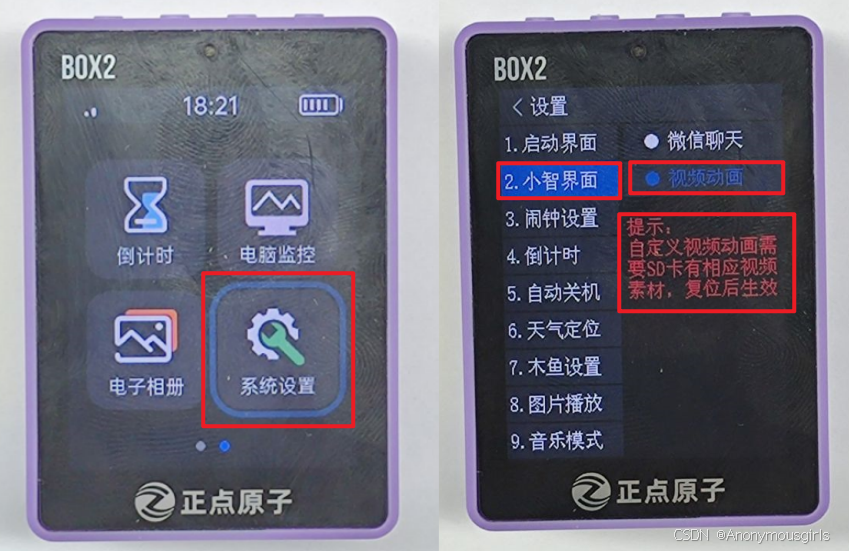

在综合固件的主界面选择系统设置进去后，选择小智界面设置为视频动画，如下图：

最后设置完退回到主界面，接着复位设备后即可生效配置。(可以用卡针戳旁边的小孔，也可以重新开机)

接着重新进入第一个小智界面就可以了，此时会有加载表情和加载服务器等过程，耐心等待完成即可。完成就可以看到视频效果了。

到此，整个视频AVI动画效果功能都设置完成啦，开始享受视觉的乐趣吧！

3、注意事项

1、视频尺寸或分辨率要和屏幕显示的比例差不多(2个设备的屏幕都是320*240的分辨率)，如果尺寸差太远会显示不全或显示异常等。
2、素材不能含有声音。
3、转换后的视频大小不能超过1.4M，如果超了，需重新剪短视频时长再转换。
4、如果固件烧写后，开机没现象，可以将烧写工具的标号4的QIO模式设置为DIO再进行烧录即可。
5、视频素材必须要有四个不一样的名字，但是视频是可以同一个，也可以互相组合。不一样的视频素材体验会更佳哦。
6、如果进入设置发现配置设置成功(或保存不成功)，无法显示表情动画，请检查第5点的视频素材格式是否正确。
