私有化部署UE像素流后，通过实时云渲染平台配置网络端口，实现云推流内网及公网访问

news 2025/9/19 11:01:37

UE引擎开发的3D应用，通过像素流或者实时云渲染平台推流后，实现了从本地部署的CS架构向可网页访问的BS架构的转化，如何将URL链接按需分享，让具有权限、项目内外的工作人员均可实时访问交互，需要对网络进行设置。

由于项目阶段不同、部署环境各异，可能会面临多种网络设备的调试，不限于家庭路由器、企业级防火墙和云服务器，以下通过三种预设场景，分别讲解如何进行配置网络端口、设置不同访问策略，实现云渲染推流后的精准访问。

>>适用的不同网络条件

有固定公网IP且允许外网访问：如公有云，或具有公网IP的私有部署
无固定公网IP，要使用实时云渲染平台LarkXR提供的代转发NAT服务：如办公网络，或家庭PC机作为云渲染服务器
内网环境纯私有化环境：适合政企等保密级别高网络环境，服务器处于生产环境中

有固定公网IP且需要外网访问

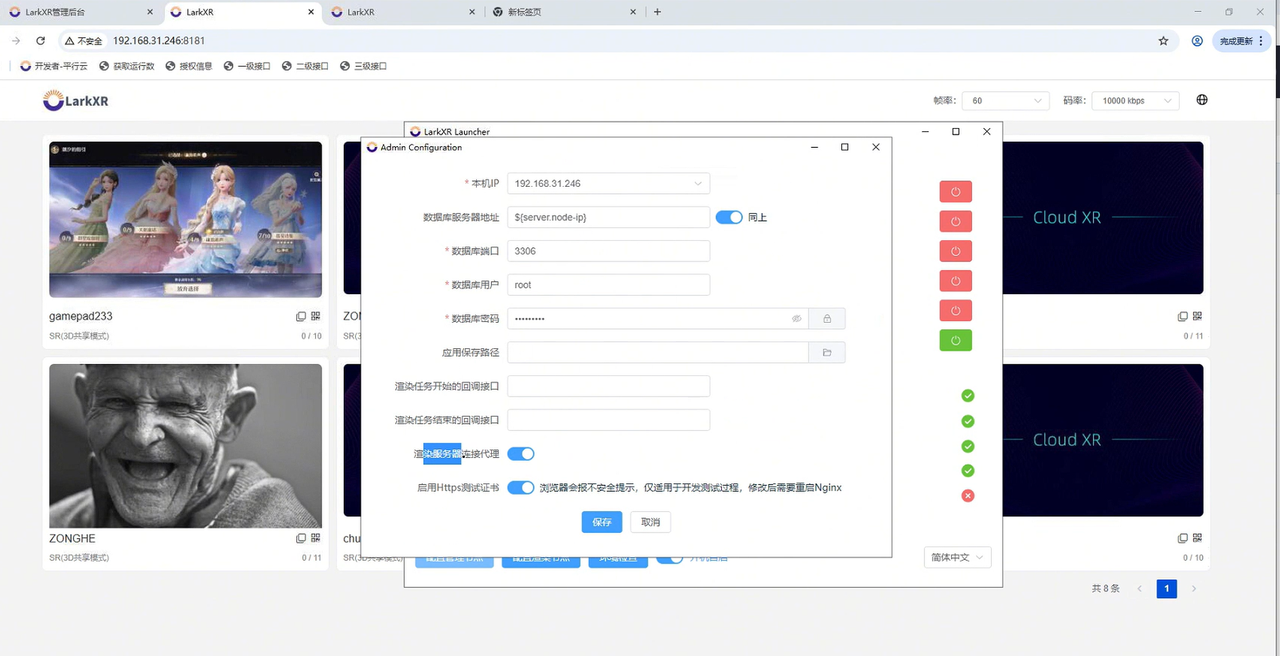

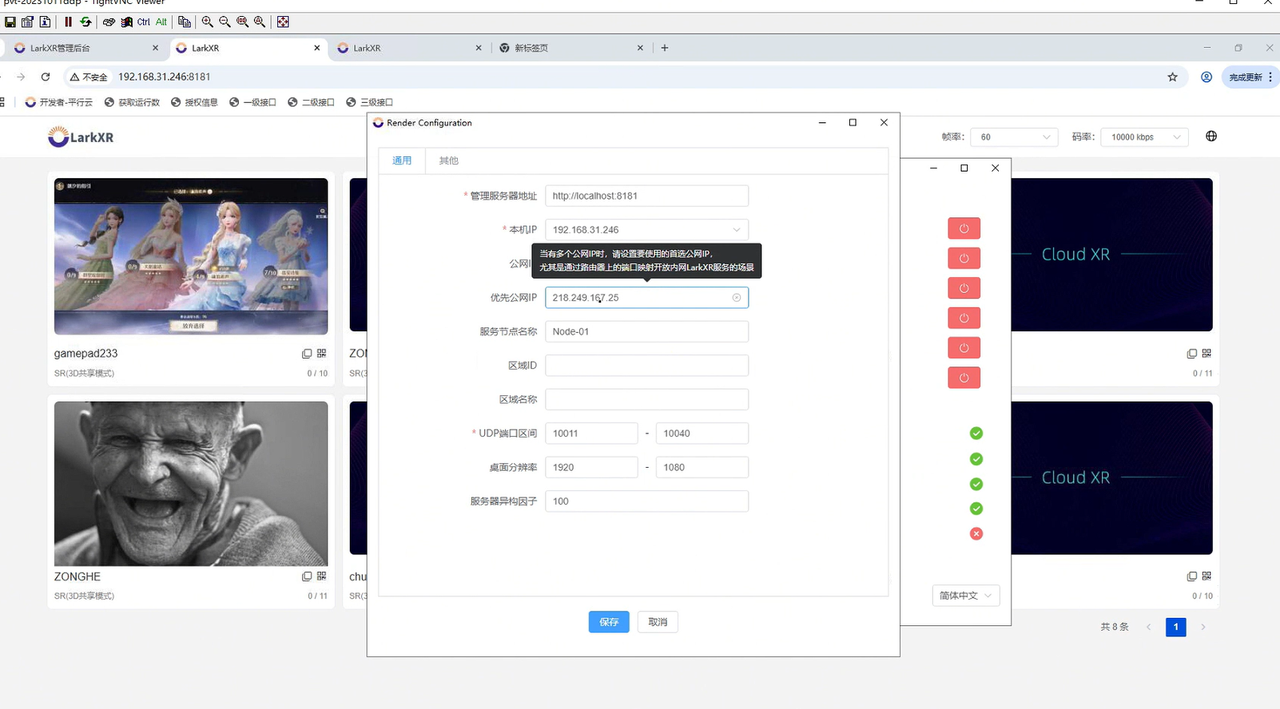

获取公网IP：进入路由器管理平台，基本信息WAN设置，配置渲染节点中将公网IP填写至“优先公网IP”。并确保开启“渲染服务器连接代理”开关。重启渲染服务器后。

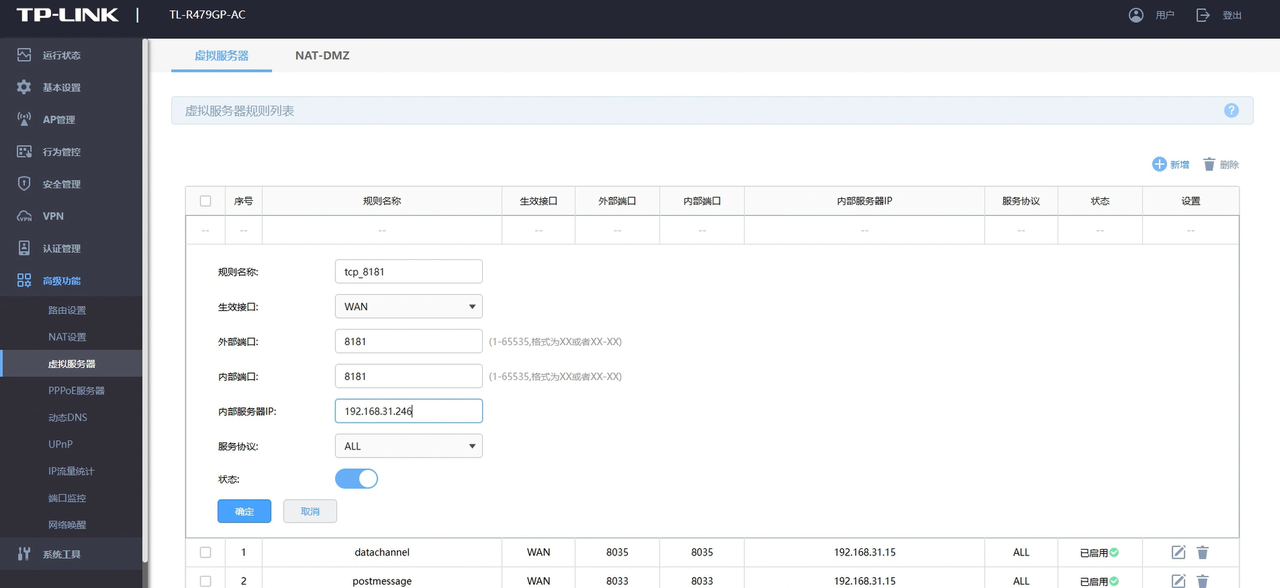

在路由器管理界面进入“虚拟服务器”配置（或者防火墙/端口转发/NAT 端口映射之类的名字），新增端口并放行：

1. TCP端口

端口号	功能属性	备注
8181	实时云渲染前台页面，如应用列表页	前台访问页面
8182	实时云渲染管理后台页面	后台管理页面
10002	心跳检测	开启“渲染服务器连接代理”后可以忽略

8181、8182、10002，确保与内网ip对应的端口进行绑定。协议类型建议选择ALL或者TCP。

2. UDP端口

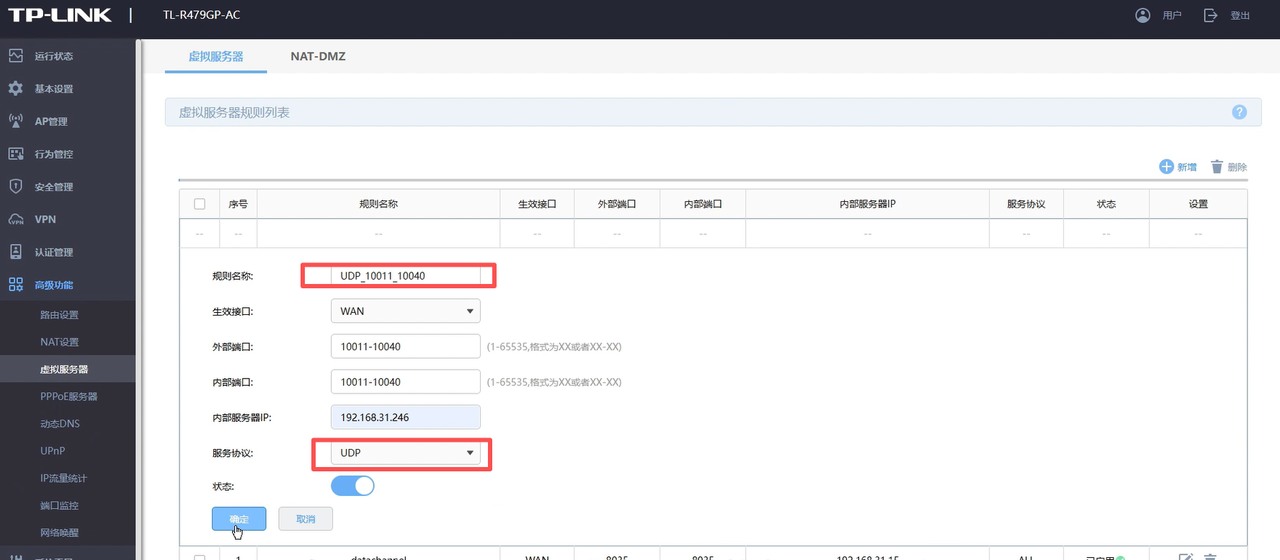

放行UDP端口：10011-10040。主要用于渲染画面推流，1个并发用1个端口。

无固定公网IP且需要外网访问

平行云提供NAT代理转发服务，用于内网部署+无固定公网IP，且需要通过外网访问的测试环境。通过LarkXR高效的NAT端口转发解决方案，实现便捷的内网穿透功能。

1. 创建转发代理服务

访问开发者平台

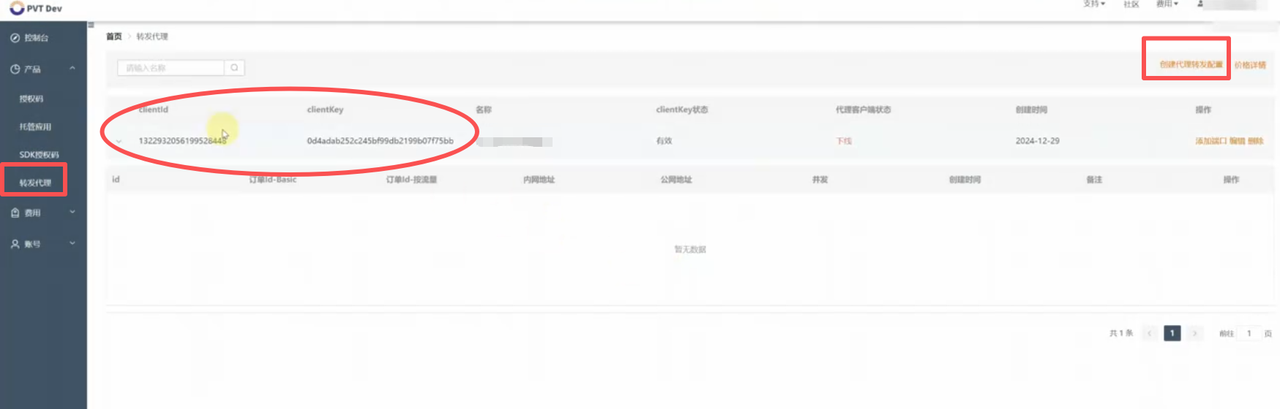

https://www.pingxingyun.com/console/#/ 以创建转发代理服务。首先，您需要添加一个转发代理的Key，这需要您设定一个Key名称，通常以项目名称作为标识。完成设置后，系统将生成内网穿透所需的clientId和clientKey信息。

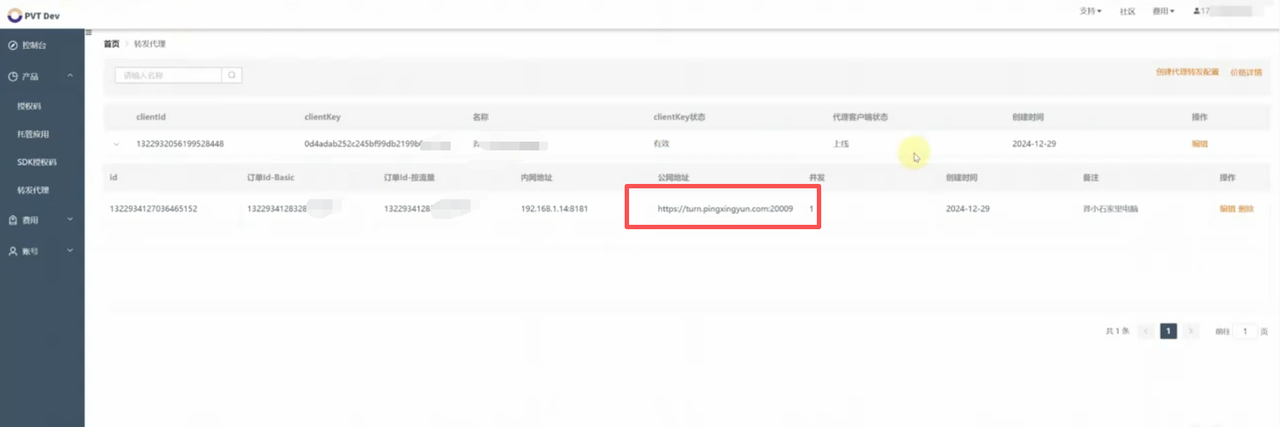

2. 创建转发端口

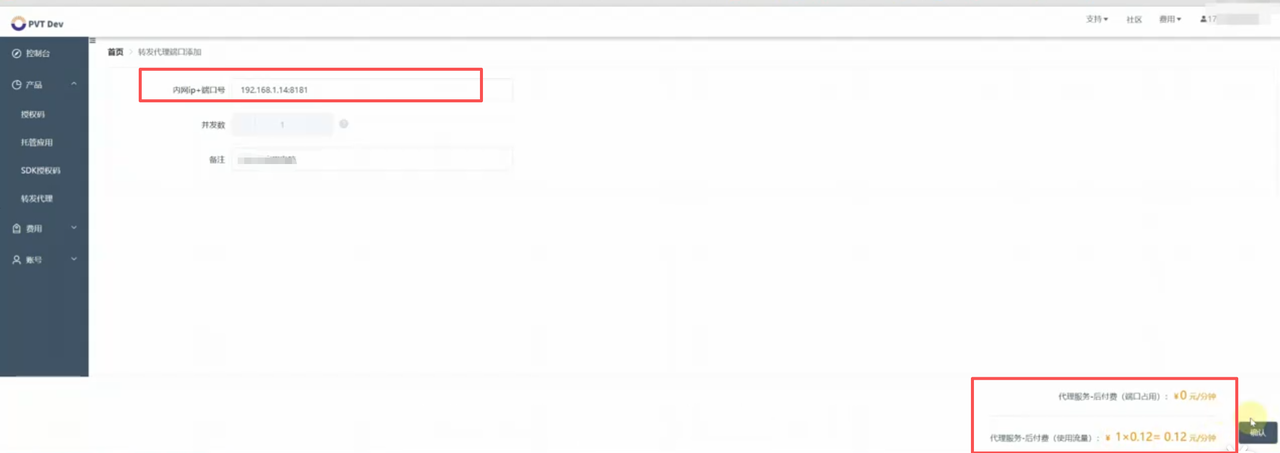

在转发代理服务条目中，点击“添加端口”来创建转发端口，您需要指定内网地址。例如，如果您在内网中通过 http://192.168.0.28:8181 访问服务，那么在配置中只需填写 192.168.0.28:8181。并提供相应的备注信息。

配置完成后，系统将分配一个外网访问地址，例如
https://turn.pingxingyun.com:20005 后续将LarkXR配置好之后，互联网用户就可以使用该网址来访问您的内网服务。

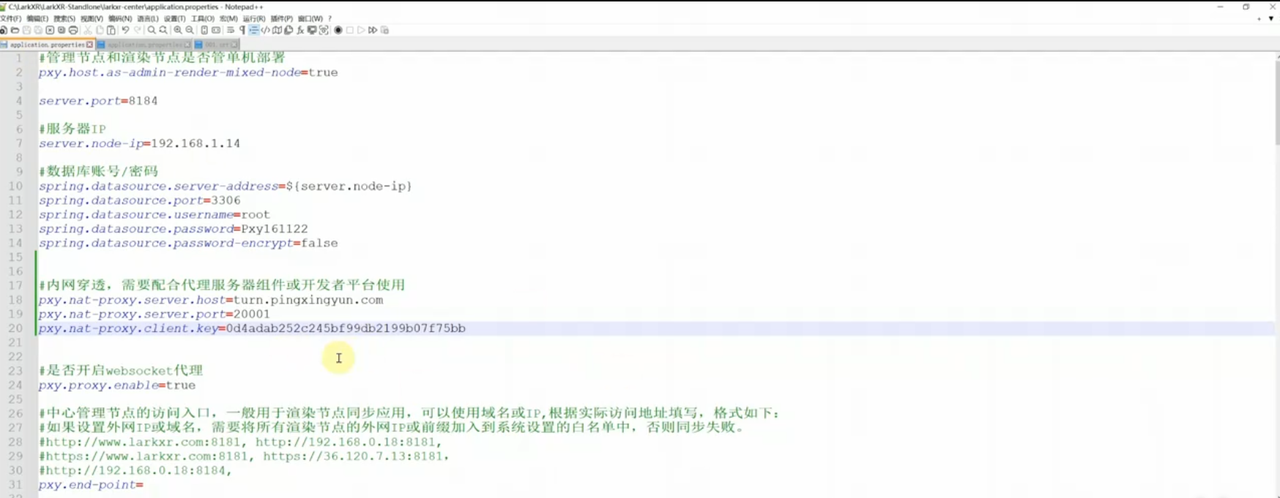

3. 配置LarkXR 代理转发Server

请将获得的clientKey信息配置到您内网部署的LarkXR管理节点
larkxr-center/application.properties中，注意LarkXR的版本需要升级到3.3.2.5及以上版本。配置如下：

#使用NAT转发解决无公网IP问题时开启
pxy.proxy.enable=true #设置为true
pxy.nat-proxy.enable=true #设置为true
#LarkXR管理节点作为NAT客户端模式
#Nat Servre Ip或域名
pxy.nat-proxy.client-mode.server-host=turn.pingxingyun.com #固定地址
pxy.nat-proxy.client-mode.server-port=20001 #此处信息无需修改
#NatServer提供的clientKey
pxy.nat-proxy.client-mode.client-key={{上述申请转发代理信息返回的clientKey}}

4. 配置LarkXR 渲染服务器 ICE Server

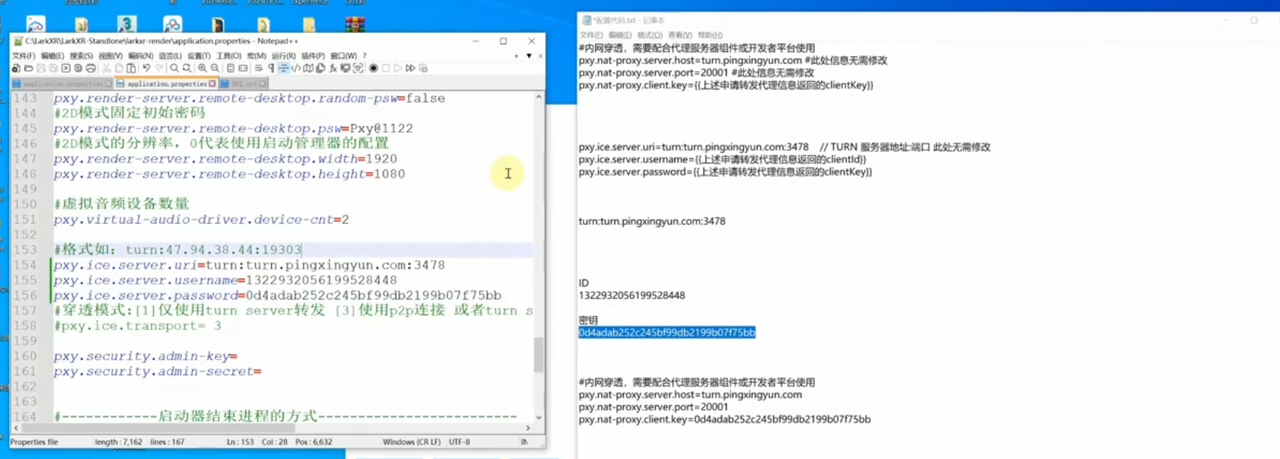

在 larkxr-render/application.properties 文件中增加以下配置：

pxy.ice.server.uri=turn:turn.pingxingyun.com:3478    // TURN 服务器地址:端口 此处无需修改
pxy.ice.server.username={{上述申请转发代理信息返回的clientId}}
pxy.ice.server.password={{上述申请转发代理信息返回的clientKey}}
