【DMA】DMA实战：用DMA操控外设

news 2025/9/19 9:02:41

DMA实战操作：DMA控制外部外设

通过DMA控制外部外设（DMA控制GPIO翻转）

1. DMA配置的常规步骤

2. 使用DMA翻转LED灯

通过DMA控制外部外设（实战）

第一步、配置时钟和GPIO模式

第二步、配置DMA

第三步、代码实现

DMA对象

DMA搬运数据目标寄存器：

开启DMA搬运数据

第一次尝试

为什么数据没搬运成功？

使用DMA中断搬运数据

注册DMA的中断回调函数

DMA实战操作：DMA控制外部外设

DMA的妙用：

DMA可以将数据搬运到外设的寄存器上，单片机启动时，经常需要配置外设的寄存器，我们可以让DMA去帮助我们配置一些简单外设的寄存器来进行初始化，这样MCU的启动速度、性能就会被加速。这就是DMA的妙用，DMA不仅能帮助我们降低功耗，也可以作为 CPU 的“协程”、“协处理器”帮我们在启动过程当中去优化我们的启动速度。

通过DMA控制外部外设（DMA控制GPIO翻转）

1. DMA配置的常规步骤

先确定哪一个DMA更适合我们的应用
1. 如果操作GPIOA，通过架构图知道，DMA2可以连接到GPIOA
初始化DMA
触发DMA（明确触发源是自动触发或者是手动触发）
知道DMA传输完成：查询方式或中断方式

2. 使用DMA翻转LED灯

看下LED是通过哪个GPIO连接的
1. GPIOA_6引脚
确认GPIO是连接在哪个BUS上的
1. AHB1
确认哪个总线Master可以和AHB1的外设通信
1. DMA2

通过DMA控制外部外设（实战）

第一步、配置时钟和GPIO模式

第二步、配置DMA

这里我们需要把DMA2配置为 Memory To Memory 模式，因为直接挂载在总线AHB(不论AHB1还是AHB2)上的外设都视为“Memory”。(这是一个很小的小窍门)

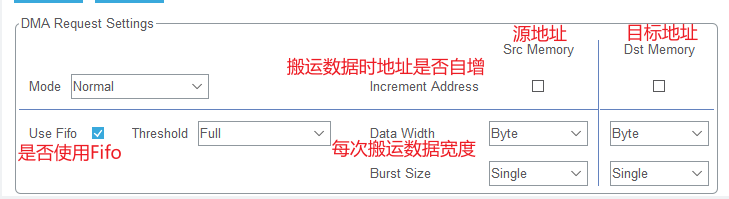

DMA下方配置图：

FIFO 是一个数据队列，当 CPU 抢总线的时候可以把数据暂存在 FIFO 中，避免数据溢出导致丢数据。

第三步、代码实现

DMA对象

配置好cubemx生成工程后，main.c 中就已经自动生成了一个DMA2对象：

/* Private variables ---------------------------------------------------------*/
DMA_HandleTypeDef hdma_memtomem_dma2_stream0;

跳转到定义，这是将DMA抽象成了一个类：

在函数 MX_DMA_Init(void) 中对DMA对象 hdma_memtomem_dma2_stream0 进行初始化：

/*** Enable DMA controller clock* Configure DMA for memory to memory transfers*   hdma_memtomem_dma2_stream0*/
static void MX_DMA_Init(void)
{/* DMA controller clock enable */__HAL_RCC_DMA2_CLK_ENABLE();/* Configure DMA request hdma_memtomem_dma2_stream0 on DMA2_Stream0 */hdma_memtomem_dma2_stream0.Instance = DMA2_Stream0;hdma_memtomem_dma2_stream0.Init.Channel = DMA_CHANNEL_0;hdma_memtomem_dma2_stream0.Init.Direction = DMA_MEMORY_TO_MEMORY;hdma_memtomem_dma2_stream0.Init.PeriphInc = DMA_PINC_DISABLE;hdma_memtomem_dma2_stream0.Init.MemInc = DMA_MINC_DISABLE;hdma_memtomem_dma2_stream0.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;hdma_memtomem_dma2_stream0.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;hdma_memtomem_dma2_stream0.Init.Mode = DMA_NORMAL;hdma_memtomem_dma2_stream0.Init.Priority = DMA_PRIORITY_LOW;hdma_memtomem_dma2_stream0.Init.FIFOMode = DMA_FIFOMODE_ENABLE;hdma_memtomem_dma2_stream0.Init.FIFOThreshold = DMA_FIFO_THRESHOLD_FULL;hdma_memtomem_dma2_stream0.Init.MemBurst = DMA_MBURST_SINGLE;hdma_memtomem_dma2_stream0.Init.PeriphBurst = DMA_PBURST_SINGLE;if (HAL_DMA_Init(&hdma_memtomem_dma2_stream0) != HAL_OK){Error_Handler( );}/* DMA interrupt init *//* DMA2_Stream0_IRQn interrupt configuration */HAL_NVIC_SetPriority(DMA2_Stream0_IRQn, 0, 0);HAL_NVIC_EnableIRQ(DMA2_Stream0_IRQn);}

DMA搬运数据目标寄存器：

而我们如何找到这个寄存器的地址呢？

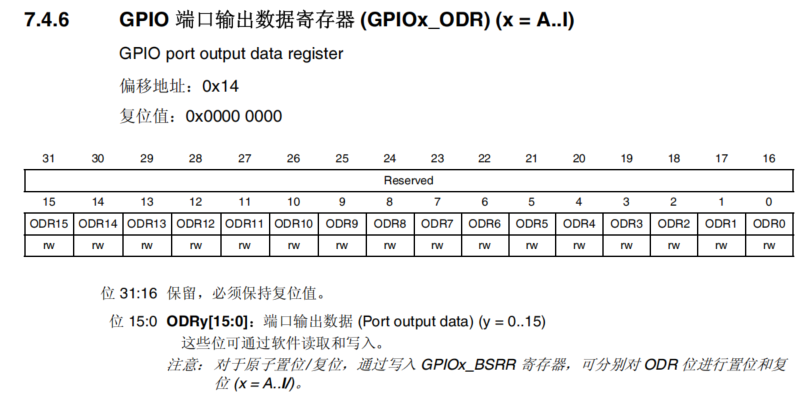

第一种方法：直接找到GPIOx的基地址，然后 GPIOx基地址 + 偏移量 就是我们要找的寄存器的地址。

第二种方法：

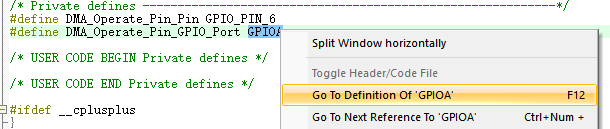

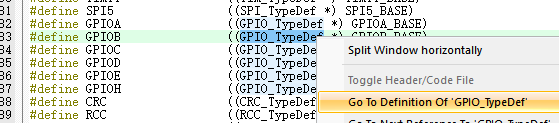

我们找到 GPIOA 的定义：

可以发现 GPIOA 是一个 GPIO_TypeDef 结构体指针

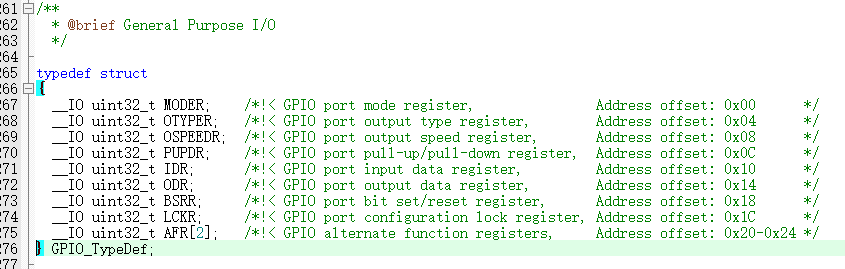

我们来到结构体定义里：

会发现这个GPIO相关寄存器都已经被包括在结构体内了，也就是说，我们直接使用 GPIOA->ODR 就可以访问这个寄存器了，如果要取该寄存器的地址，直接 &(GPIOA->ODR) 。

开启DMA搬运数据

第一次尝试

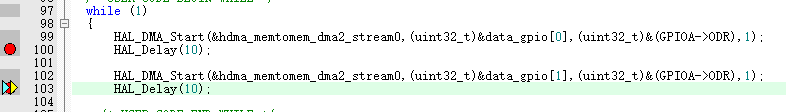

根据上述理论，我们尝试写下如下代码：

main.c：

// 其他代码...
uint32_t data_gpio[2] = {0xFF,0x00};
// 其他代码...
int main(void)
{// 一些初始化代码// ...while (1){// DMA 写入数据，置位GPIO输出高电平HAL_DMA_Start(&hdma_memtomem_dma2_stream0,(uint32_t)&data_gpio[0],(uint32_t)&(GPIOA->ODR),1);HAL_Delay(10);// DMA 写入数据，置位GPIO输出低电平HAL_DMA_Start(&hdma_memtomem_dma2_stream0,(uint32_t)&data_gpio[1],(uint32_t)&(GPIOA->ODR),1);HAL_Delay(10);}
}

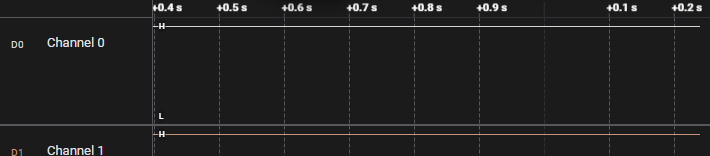

通过逻辑分析仪抓到的电平发现，第一次搬运成功了，后续DMA搬运数据好像没成功

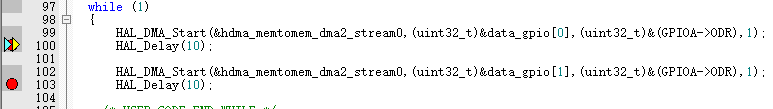

通过 debug 直接观察寄存器我们也发现，确实第二次的DMA搬运没有成功：

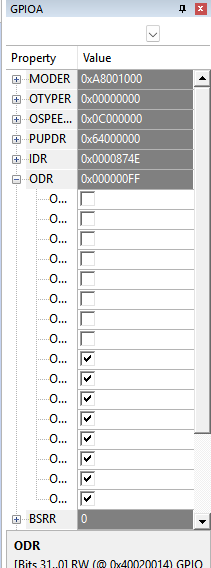

第一次DMA搬运：

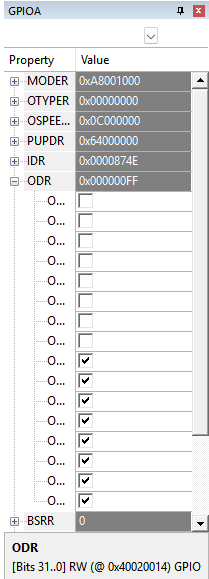

第二次DMA搬运：

为什么数据没搬运成功？

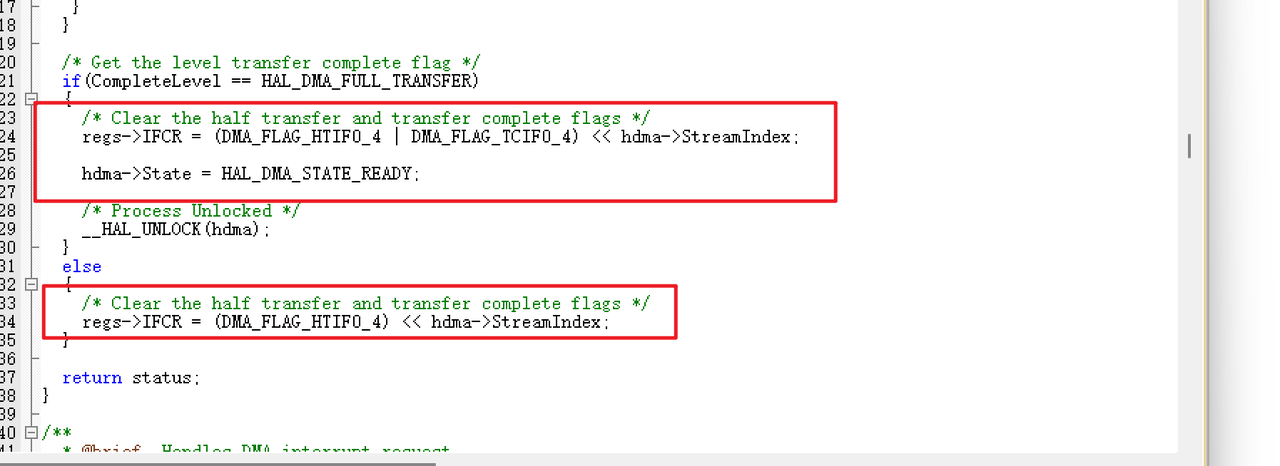

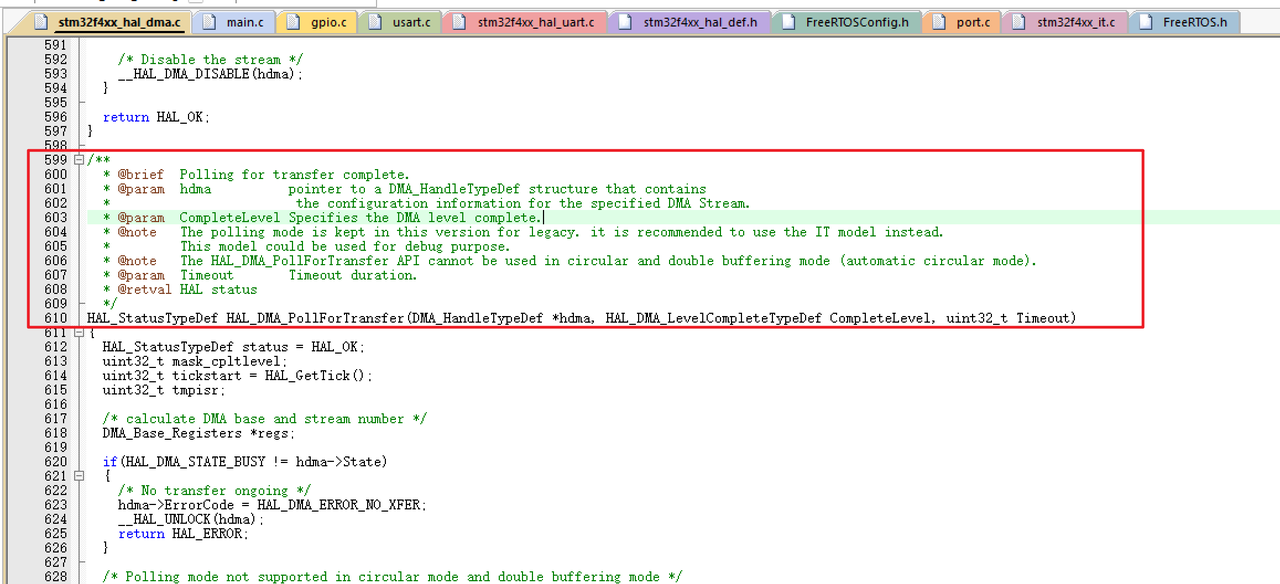

传输完成后，需要用HAL_DMA_PollForTransfer()去poll一下，清除对应标志位（使标志位就位）来启动下一次的传输。

所以我们要修改上述代码：

while (1)
{HAL_DMA_Start(&hdma_memtomem_dma2_stream0,(uint32_t)&data_gpio[0],(uint32_t)&(GPIOA->ODR),1);// 等待DMA传输完成，超时时间100HAL_DMA_PollForTransfer(&hdma_memtomem_dma2_stream0,HAL_DMA_FULL_TRANSFER,100);HAL_Delay(10);HAL_DMA_Start(&hdma_memtomem_dma2_stream0,(uint32_t)&data_gpio[1],(uint32_t)&(GPIOA->ODR),1);// 等待DMA传输完成，超时时间100HAL_DMA_PollForTransfer(&hdma_memtomem_dma2_stream0,HAL_DMA_FULL_TRANSFER,100);HAL_Delay(10);
}

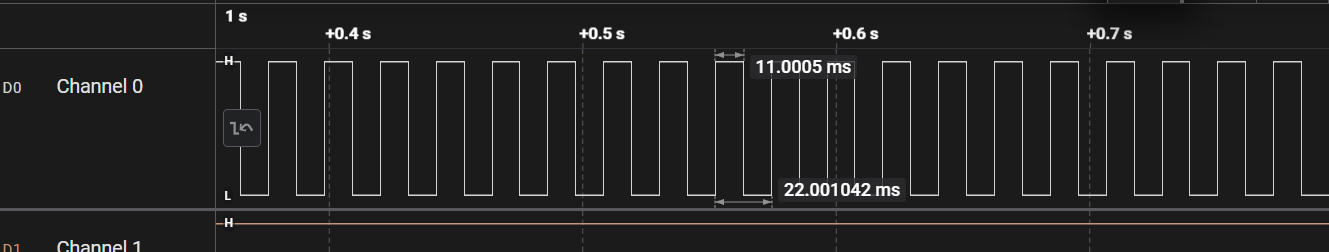

成功运行：

但是问题是：如果每次DMA传输都要CPU等待，那我DMA不白配置了吗？这还不如直接让CPU配置寄存器呢！

使用DMA中断搬运数据

所以，我们有新的解决方法：用中断的方式进行DMA的传输。即使用 HAL_DMA_Start_IT() 来让DMA搬运数据，在DMA搬运完成后会触发DMA中断。

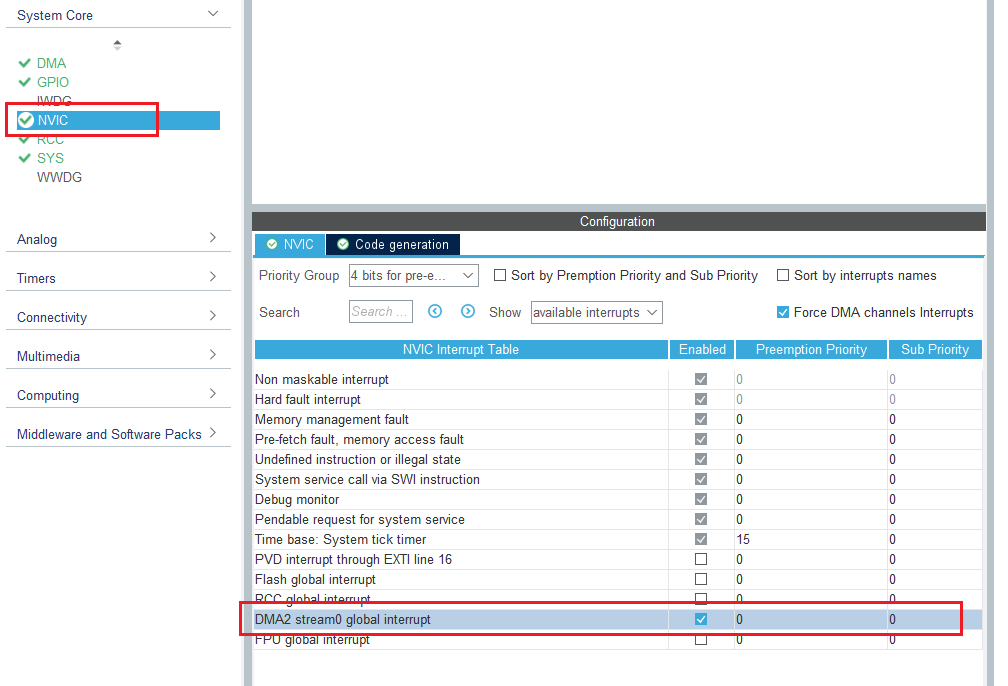

但是在使用 HAL_DMA_Start_IT() 之前，我们需要配置DMA中断：

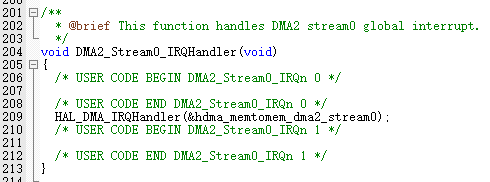

生成工程后，我们可以在 stm32f4xx_it.c 文件中找到下面这个函数，这就是 DMA 中断服务函数：

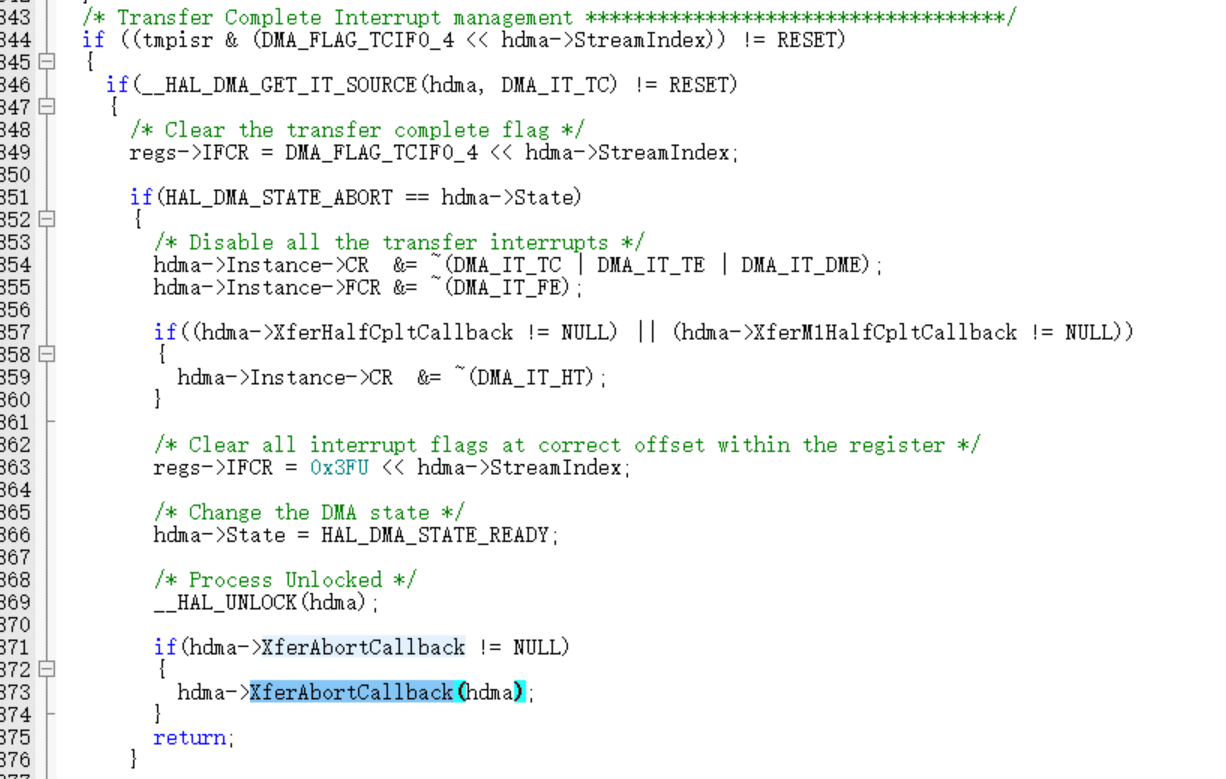

很显然，这个函数会调用 HAL_DMA_IRQHandler() 函数，而在 HAL_DMA_IRQHandler() 函数中，又会调用 DMA 的中断回调函数：

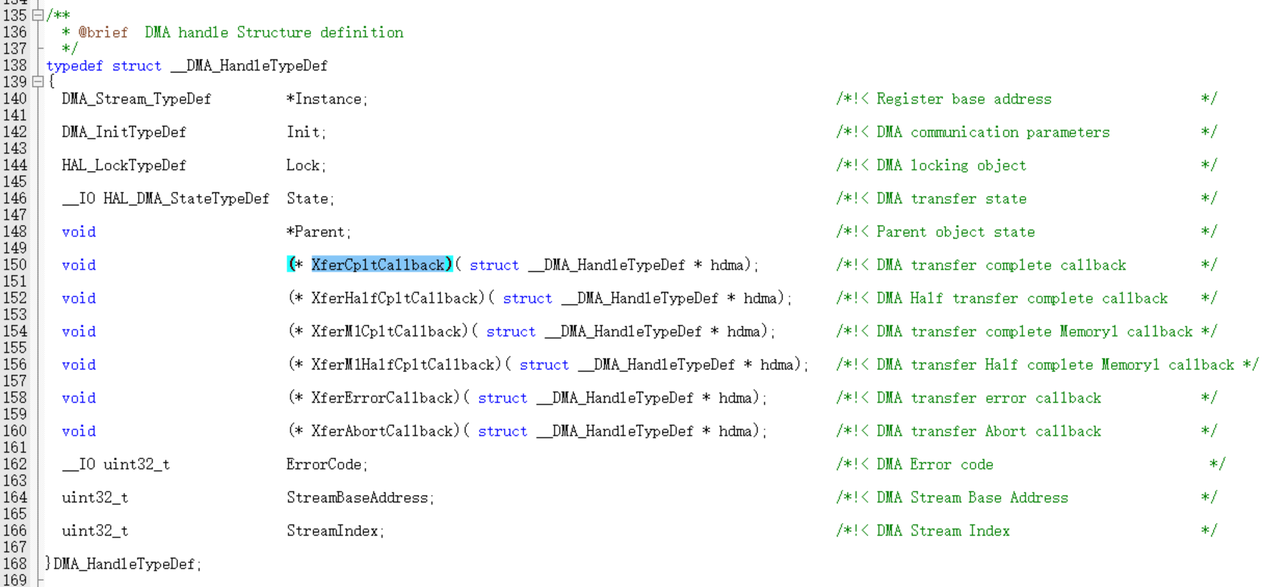

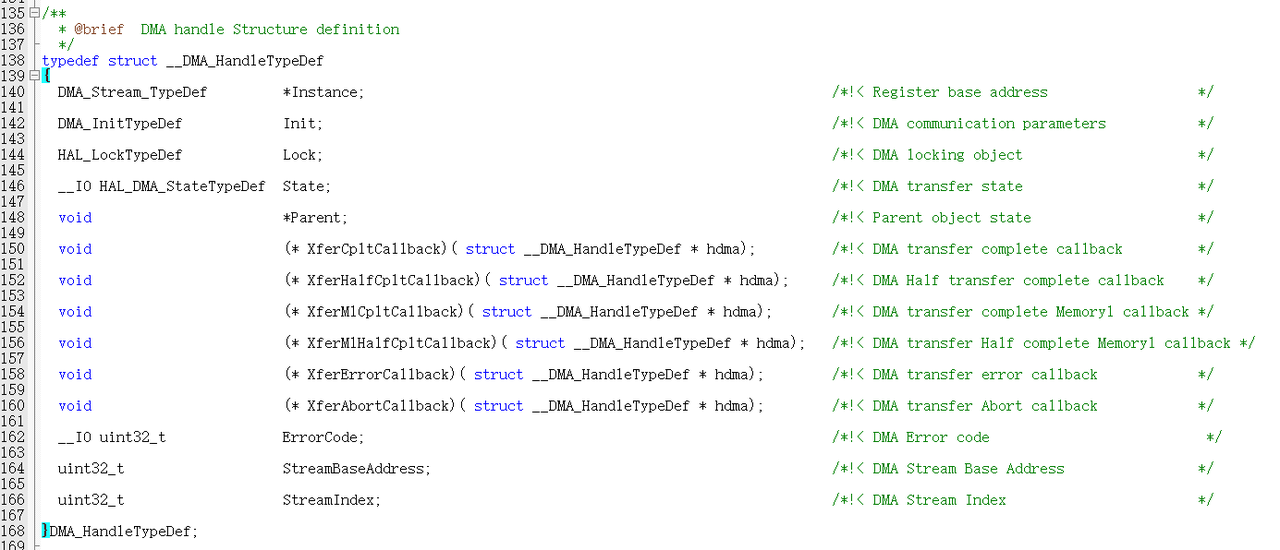

这个函数在哪？在一开始定义的 dma 句柄里：

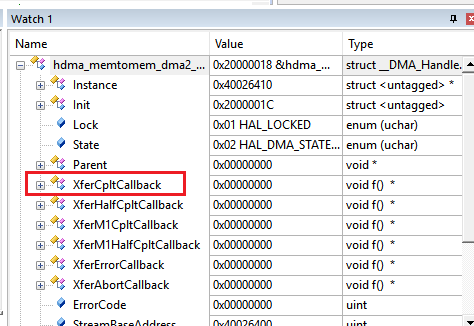

但是实际上我们并此时没有给这个函数指针挂载对应的函数，我们可以通过 debug 查看 hdma_memtomem_dma2_stream0 对象中此时 XferCpltCallback 指针的值。

明显，此时的 XferCpltCallback 是 NULL 。

如果 XferCpltCallback 是 NULL，就不会进入 DMA 回调函数，因为此时 DMA 是没有回调函数的。但是我们此时需要 DMA 产生一个回调，让DMA传输完成后调用我们的回调函数。

此时，我们就要使用hal库DMA的另一个接口，注册DMA的中断回调函数。

注册DMA的中断回调函数

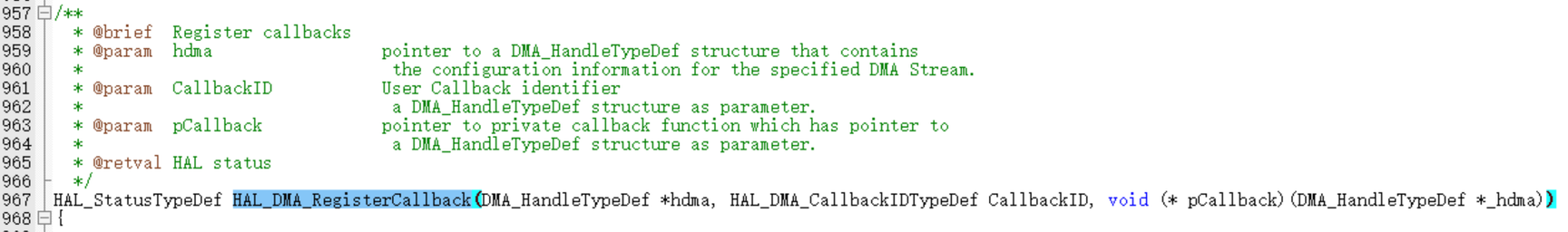

注册DMA中断回调函数的注册函数叫 HAL_DMA_RegisterCallback()

第一个参数是DMA对象的地址

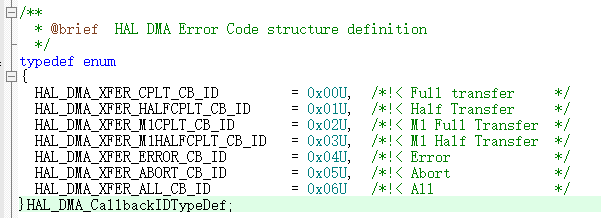

第二个参数是你想要注册的回调类型（传输完成/传输一半...），如下图

第三个参数是你自己实现的DMA回调函数，把函数地址(即函数名)作为参数传给他后，他会将该函数注册为DMA回调函数

我们只需要注册好自己的回调函数，就可以使用DMA传输完成中断回调函数来操作GPIO的翻转了：

uint32_t data_gpio[2] = {0xFF,0x00};
uint32_t counter = 0;// DMA2_stream0 full transmit callback function
void my_DMA_TC_Callback(DMA_HandleTypeDef *_hdma)
{counter++;HAL_DMA_Start_IT(&hdma_memtomem_dma2_stream0,(uint32_t)&data_gpio[counter%2],(uint32_t)&(GPIOA->ODR),1);
}void main()
{// 其他代码// ...// Register DMA2_stream0 full transmit callbackHAL_DMA_RegisterCallback(&hdma_memtomem_dma2_stream0,HAL_DMA_XFER_CPLT_CB_ID,my_DMA_TC_Callback);// 其他代码// ...while(1){HAL_DMA_Start_IT(&hdma_memtomem_dma2_stream0,(uint32_t)&data_gpio[counter%2],(uint32_t)&(GPIOA->ODR),1);}
}

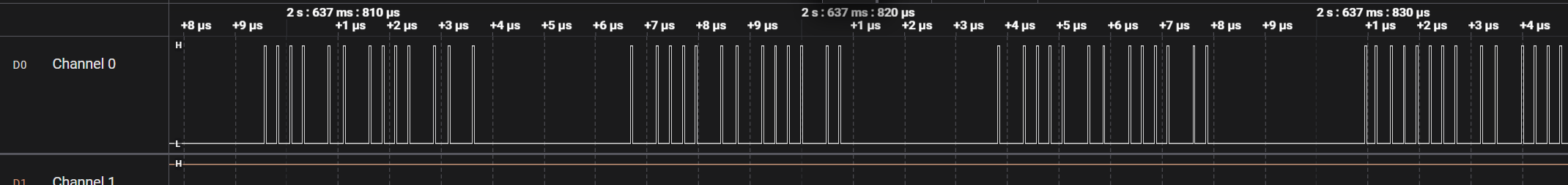

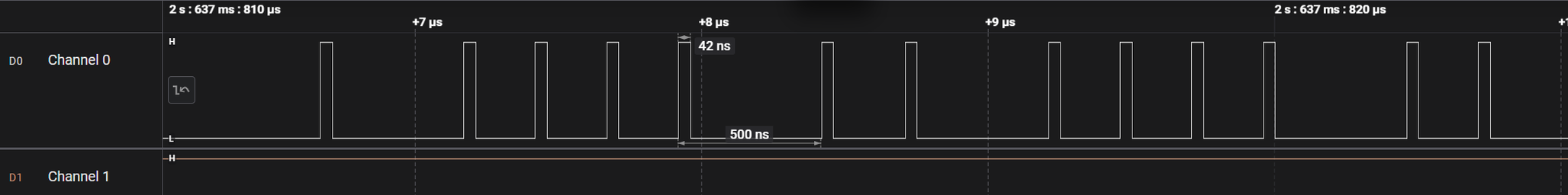

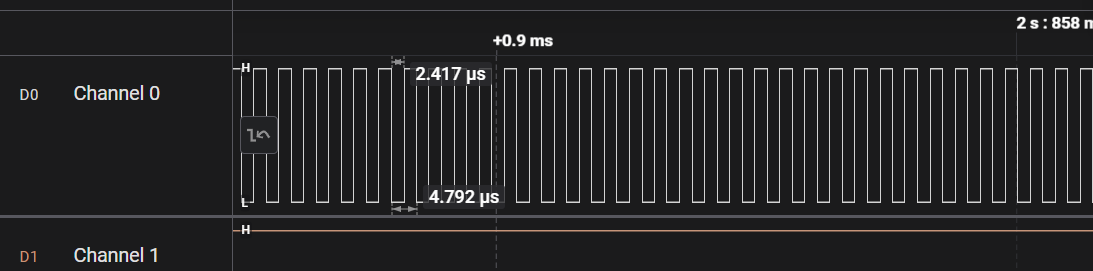

实验效果：
