前言

哈喽，各位小伙伴大家好!上期我们讲了Linux用户态和内核态 今天我们讲的是线程概念与控制(一)。话不多说，我们进入正题！向大厂冲锋！

1. Linux线程概念

1-1 什么是线程

• 在一个程序里的一个执行路线就叫做线程（thread）。更准确的定义是：线程是“一个进程内部的控制序列”
• 一切进程至少都有一个执行线程

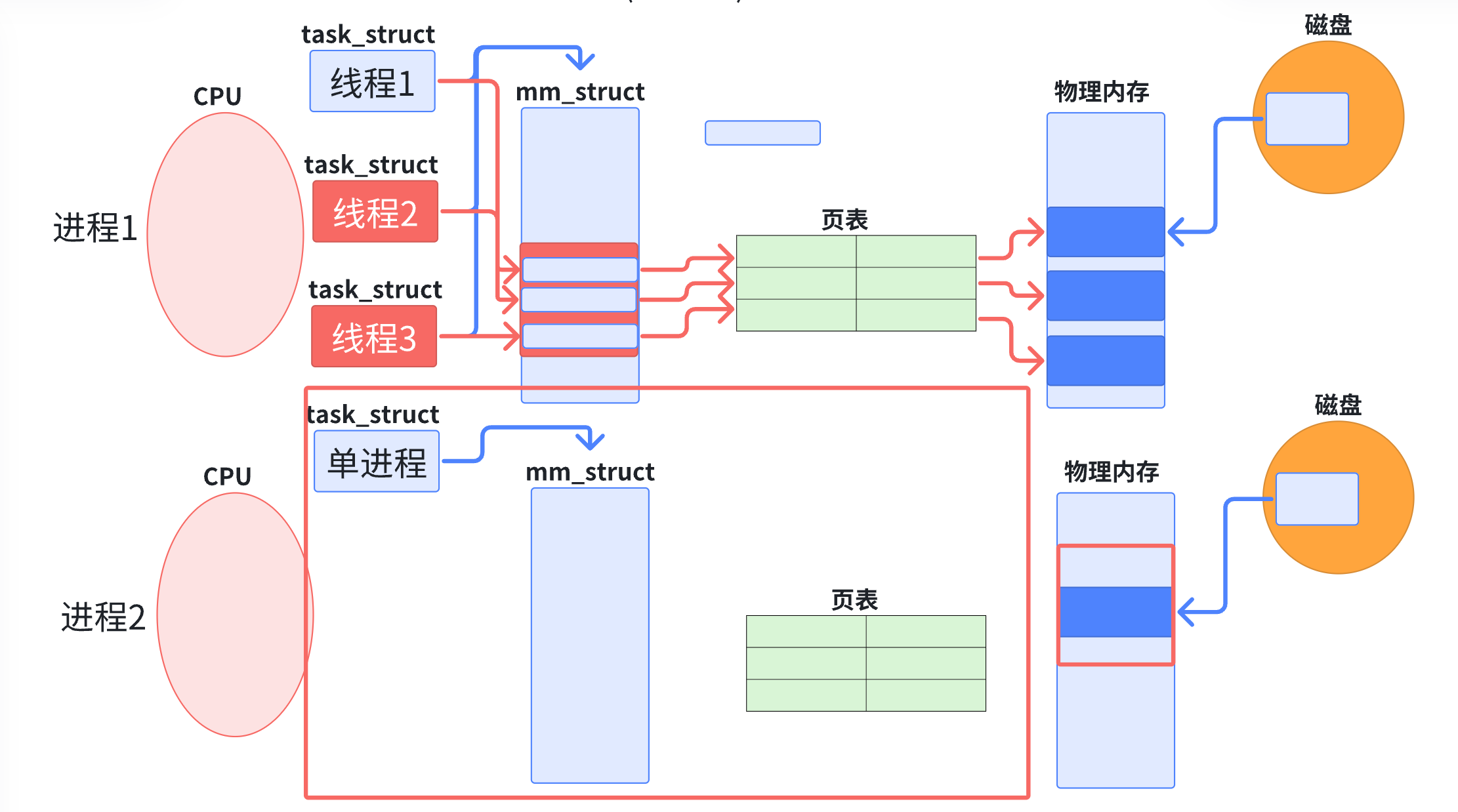

• 线程在进程内部运行，本质是在进程地址空间内运行
• 在Linux系统中，在CPU眼中，看到的PCB都要比传统的进程更加轻量化
• 透过进程虚拟地址空间，可以看到进程的大部分资源，将进程资源合理分配给每个执行流，就形成了线程执行流


1-2 分页式存储管理

1-2-1 虚拟地址和页表的由来

思考一下，如果在没有虚拟内存和分页机制的情况下，每一个用户程序在物理内存上所对应的空间必须是连续的，如下图：
物理内存被分割成各种离散的、大小不同的块。经过一段运行时间之后，有些程序会退出，那么它们占据的物理内存空间可以被回收，导致这些物理内存都是以很多碎片的形式存在。

我们希望操作系统提供给用户的空间必须是连续的，但是物理内存最好不要连续。此时虚拟内存和分页便出现了。

把物理内存按照一个固定的长度的页框进行分割，有时叫做物理页。每个页框包含一个物理页（page）。一个页的大小等于页框的大小。大多数32位体系结构支持4KB的页，而64位体系结构一般会支持8KB的页。区分一页和一个页框是很重要的：

• 页框是一个存储区域；
• 而页是一个数据块，可以存放在任何页框或磁盘中。

有了这种机制，CPU便并非是直接访问物理内存地址，而是通过虚拟地址空间来间接的访问物理内存地址。所谓的虚拟地址空间，是操作系统为每一个正在执行的进程分配的一个逻辑地址，在32位机上，其范围从0～4G-1。

操作系统通过将虚拟地址空间和物理内存地址之间建立映射关系，也就是页表，这张表上记录了每一对页和页框的映射关系，能让CPU间接的访问物理内存地址。

总结一下，其思想是将虚拟内存下的逻辑地址空间分为若干页，将物理内存空间分为若干页框，通过页表便能把连续的虚拟内存，映射到若干个不连续的物理内存页。这样就解决了使用连续的物理内存造成的碎片问题。

1-2-2 物理内存管理

假设一个可用的物理内存有4GB的空间。按照一个页框的大小4KB进行划分，4GB的空间就是4GB/4KB =1048576个页框。有这么多的物理页，操作系统肯定是要将其管理起来的，操作系统需要知道哪些页正在被使用，哪些页空闲等等。

内核用struct page结构表示系统中的每个物理页，出于节省内存的考虑，struct page中使用了大量的联合体union。

其中比较重要的几个参数：

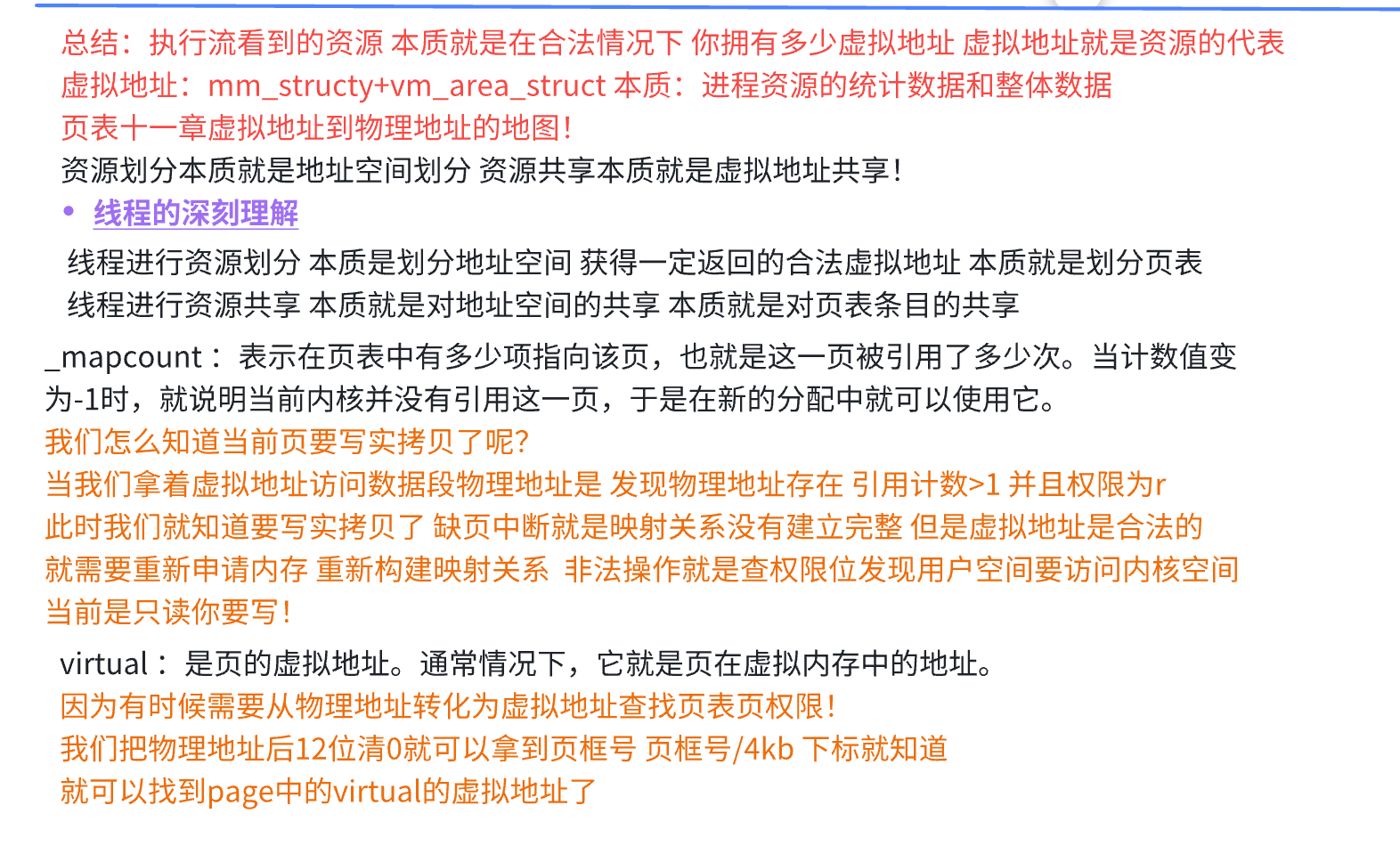

1. flags：用来存放页的状态。这些状态包括页是不是脏的，是不是被锁定在内存中等。flag的每一位单独表示一种状态，所以它至少可以同时表示出32种不同的状态。这些标志定义在<linux/page-flags.h>中。其中一些比特位非常重要，如PG_locked用于指定页是否锁定，PG_uptodate用于表示页的数据已经从块设备读取并且没有出现错误。
2. _mapcount：表示在页表中有多少项指向该页，也就是这一页被引用了多少次。当计算值变为-1时，就说明当前内核并没有引用这一页，于是新的分配中就可以使用它。
3. virtual：是页的虚拟地址。通常情况下，它就是页在虚拟内存中的地址。有些内存（即所谓的高端内存）并不永久地映射到内核地址空间上。在这种情况下，这个域的值为NULL，需要的时候，必须动态地映射这些页。

要注意的是 struct page 与物理页相关，而并非与虚拟页相关。而系统中的每个物理页都要分配一个这样的结构体。

1-2-3 页表

页表中的每一个表项，指向一个物理页的开始地址。在 32 位系统中，虚拟内存的最大空间是 4GB，这是每一个用户程序都拥有的虚拟内存空间。既然需要让 4GB 的虚拟内存全部可用，那么页表中就需要能够表示这所有的 4GB 空间，那么就一共需要 ( 4GB/4KB = 1048576 ) 个表项。

页表中的物理地址，与物理内存之间，是随机的映射关系，哪里可用就指向哪里(物理页)。虽然最终使用的物理内存是离散的，但是与虚拟内存对应的线性地址是连续的。处理器在访问数据、获取指令时，使用的都是线性地址，只要它是连续的就可以了，最终都能够通过页表找到实际的物理地址。

在 32 位系统中，地址的长度是 4 个字节，那么页表中的每一个表项就是占用 4 个字节。所以页表占据的总空间大小就是：( 1048576 \times 4 = 4MB ) 的大小。也就是说映射表自己本身，就要占用 ( 4MB / 4KB = 1024 ) 个物理页。这会存在哪些问题呢？

• 回想一下，当初为什么使用页表，就是要将进程划分为一个个页可以不用连续的存放在物理内存中，但是此时页表就需要1024个连续的页框，似乎和当时的目标有点背道而驰了……
• 此外，根据局部性原理可知，很多时候进程在一段时间内只需要访问某几个页就可以正常运行了。因此也没有必要一次让所有的物理页都带进内存。

解决需要大量页表的最好方法是：把页表看成普通的文件，对它进行离散分配，即对页表再分页，由此形成多级页表的思想。

为了解决这个问题，可以把这个单一页表拆分成 1024 个体积更小的映射表。这样一来，1024(每个表中的表项个数)*1024(表的个数)，仍然可以覆盖 4GB 的物理内存空间。

从总数上看是这样，但是一个应用程序是不可能完全使用全部的 4GB 空间的，也许只要几十个页表就可以了。例如：一个用户程序的代码段、数据段、栈段，一共就需要 10 MB 的空间，那么使用 3 个页表就足够了。

计算过程：
每一个页表项指向一个 4KB 的物理页，那么一个页表中 1024 个页表项，一共能覆盖 4MB 的物理内存；
那么 10MB 的程序，向上对齐取整之后(4MB 的倍数，就是 12 MB)，就需要 3 个页表就可以了。

1-2-4 项目结构

到目前为止，每一个页框都被一个页表中的一个表项来指向了，那么这 1024 个页表也需要被管理起来。管理页表的表称之为 项目表，形成二级页表。

所有页表的物理地址被页目录表项指向，页目录的物理地址被CR3 寄存器指向，这个寄存器中，保存了当前正在执行任务的页目录地址。

所以操作系统在加载用户程序的时候，不仅仅需要为程序内容来分配物理内存，还需要为用来保存程序的页目录和页表分配物理内存。

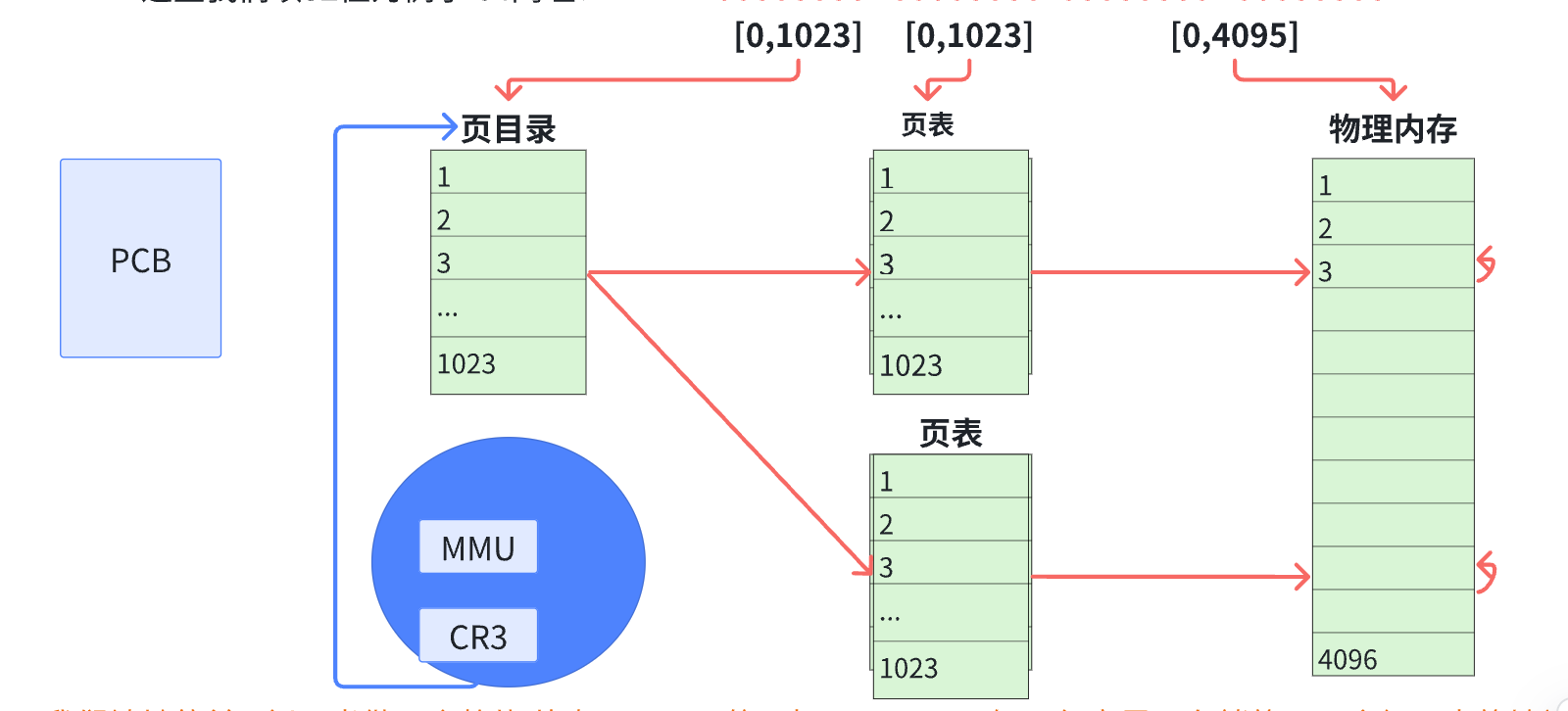

1-2-5 两级页表的地址转换

下面以一个逻辑地址为例。将逻辑地址（0000000000,0000000001,11111111111 ）转换为物理地址的过程：

1. 在32位处理器中，采用4KB的页大小，则虚拟地址中低12位为页偏移，剩下高20位给页表，分成两级，每个级别占10个bit（10+10）。
2. CR3 寄存器读取页目录起始地址，再根据一级页号查页目录表，找到下一级页表在物理内存中存放位置。
3. 根据二级页号查表，找到最终想要访问的内存块号。
4. 结合页内偏移量得到物理地址。

注：一个物理页的地址一定是 4KB 对齐的(最后的 12 位全部为 0)，所以其实只需要记录物理页地址的高 20 位即可。

以上其实就是 MMU 的工作流程。MMU(Memory Manage Unit)是一种硬件电路，其速度很快，主要工作是进行内存管理，地址转换只是它承接的业务之一。

到这里其实还有个问题，MMU要先进行两次页表查询确定物理地址，在确认了权限等问题后，MMU再将这个物理地址发送到总线，内存收到之后开始读取对应地址的数据并返回。那么当页表变为N级时，就变成了N次检索+1次读写。可见，页表级数越多查询的步骤越多，对于CPU来说等待时间越长，效率越低。

让我们现在总结一下：单级页表对连续内存要求高，于是引入了多级页表，但是多级页表也是一把双刃剑，在减少连续存储要求且减少存储空间的同时降低了查询效率。

有没有提升效率的办法呢？计算机科学中的所有问题，都可以通过添加一个中间层来解决。MMU 引入了新武器，江湖人称快表的 TLB（其实，就是缓存）

当 CPU 给 MMU 传新虚拟地址之后，MMU 先去问 TLB 那边有没有，如果有就直接拿到物理地址发到总线给内存，齐话。但 TLB 容量比较小，难免发生 Cache Miss，这时候 MMU 还有保底的老武器页表，在页表中找到之后 MMU 除了把地址发到总线传给内存，还把这条映射关系给到TLB，让它记录一下刷新缓存。

1-2-6 缺页异常

设想，CPU 给 MMU 的虚拟地址，在 TLB 和页表都没有找到对应的物理页，该怎么办呢？其实这就是缺页异常 Page Fault，它是一个由硬件中断触发的可以由软件逻辑纠正的错误。

假如目标内存页在物理内存中没有对应的物理页或者存在但无对应权限，CPU 就无法获取数据，这种情况下CPU就会报告一个缺页错误。

由于 CPU 没有数据就无法进行计算，CPU要工了用户进程也就出现了缺页中断，进程会从用户态切换到内核态，并将缺页中断交给内核的 Page Fault Handler 处理。

缺页中断会交给 PageFaultHandler 处理，其根据缺页中断的不同类型会进行不同的处理：

• Hard Page Fault 也被称为 Major Page Fault，翻译为硬缺页错误/主要缺页错误，这时物理内存中没有对应的物理页，需要CPU打开磁盘设备读取到物理内存中，再让MMU建立虚拟地址和物理地址的映射。
• Soft Page Fault 也被称为 Minor Page Fault，翻译为软缺页错误/次要缺页错误，这时物理内存中是存在对应物理页的，只不过可能是其他进程调入的，发出缺页异常的进程不知道而已。此时MMU只需要建立映射即可，无需从磁盘读取写入内存，一般出现在多进程共享内存区域。
• Invalid Page Fault 翻译为无效缺页错误，比如进程访问的内存地址越界访问，又比如对空指针解引用内核就会报 segment fault 错误中断进程直接挂掉。

后言

这就是线程概念与控制(一)。大家自己好好消化！今天就分享到这！ 感谢各位的耐心垂阅！咱们下期见！拜拜~
