多色印刷机的高精度同步控制：EtherCAT与EtherNet/IP的集成应用

在多色印刷设备中，套准精度直接影响印刷质量。传统方案常采用单一现场总线，但在复杂多轴协同场景下存在局限性。某项目采用EtherCAT从站设备通过网关转换为EtherNet/IP主站，并集成EtherNet/IP伺服驱动器，在倍福PLC控制下实现高精度多轴同步。

系统架构与通信设计

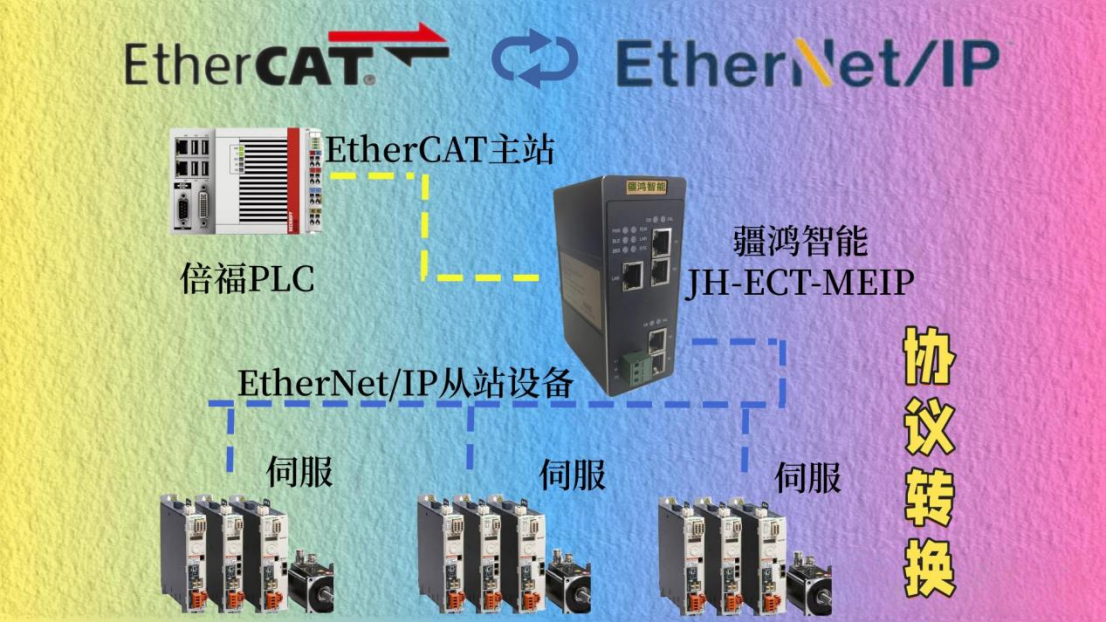

系统以倍福CX系列PLC为控制核心，通过EtherCAT总线连接印刷单元的各执行机构。关键改进在于：通过专用网关（疆鸿智能JH-ECT-MEIP）将部分EtherCAT从站设备（如色组编码器）转换为EtherNet/IP主站节点，并与第三方的EtherNet/IP伺服驱动器（如罗克韦尔Kinetix系列）协同工作。

网关设备需进行映射配置，将EtherCAT设备数据（如PDO）转换为EtherNet/IP的CIP对象模型。例如，编码器位置数据通过网关映射为EtherNet/IP的Assembly对象，供上位控制器访问。倍福PLC通过ADS协议与网关通信，实现对非原生EtherNet/IP设备的数据集成。

同步实现与精度保障

套准控制要求各色组轴之间的同步误差小于5微秒。系统利用EtherCAT的分布式时钟（DC）机制实现底层高精度同步，同时通过网关的时钟补偿功能，确保EtherCAT到EtherNet/IP转换过程中的时间一致性。EtherNet/IP驱动器采用CIP Sync协议，与主站时钟保持同步。

运动控制程序在倍福TwinCAT中开发，通过PLCopen功能块编程生成各轴套准补偿量。网关传输延迟通过硬件时间戳补偿，最终实现多轴协同误差控制在±1个编码器脉冲内。

配置要点与实施效果

网关配置需注意以下要点：

1. 在网关工具中映射EtherCAT从站的对象字典到EtherNet/IP接口

2. 配置CIP连接参数（如RPI时间）与PLC扫描周期匹配

3. 设置分布式时钟同步参数，减少时钟漂移

实际应用表明，该方案在保留EtherCAT高性能的同时，整合了EtherNet/IP设备的灵活性，套准精度稳定达到±0.05mm，满足了高速印刷机的工艺要求。

此方案适用于设备改造或混合协议环境，在保证性能的同时降低了系统集成成本，为多总线协同控制提供了实用参考。
