第十八章 Arm C1-Premium Core 嵌入式追踪扩展 (ETE) 详解

Arm® C1-Premium 核心实现了嵌入式追踪扩展 (Embedded Trace Extension, ETE) 。这是一个功能强大的
CoreSight 组件，是 Arm 实时调试解决方案的核心部分，用于执行实时的指令流追踪。

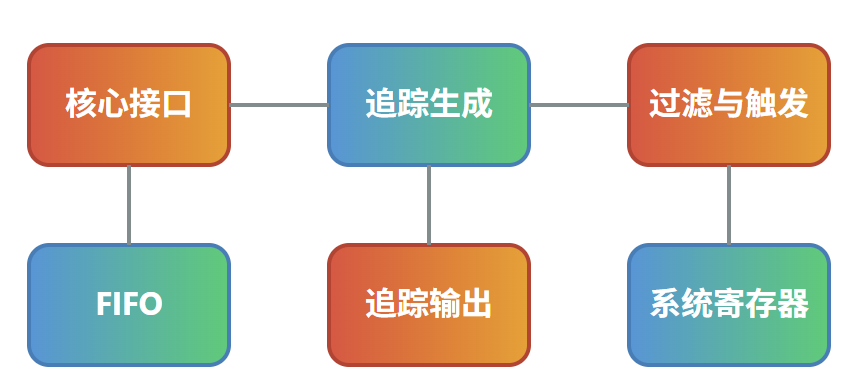

追踪单元核心组件

• 核心接口 ：监控并生成 P0 元素，这些元素本质上是按程序顺序追踪的已执行分支和异常。
• 追踪生成 ：基于 P0 元素生成各种追踪数据包。
• 过滤与触发资源 ：可通过过滤限制生成的追踪数据量（例如，限定地址范围）。支持逻辑分析仪风格的过滤选项，并可生成触发信号以停止捕获追踪。
• FIFO ：以高度压缩的形式生成追踪。FIFO 可平滑追踪突发。FIFO 满时会发出溢出信号，此时追踪生成逻辑停止工作，直到 FIFO 被清空，这会在调试器中造成追踪间隙。
• 追踪输出 ：FIFO 中的追踪数据通过 AMBA® Trace Bus (ATB) 接口或追踪缓冲区输出。

追踪单元资源概览

C1-Premium 核心实现的追踪资源如下表所示：
