组播实验指导

组播实验

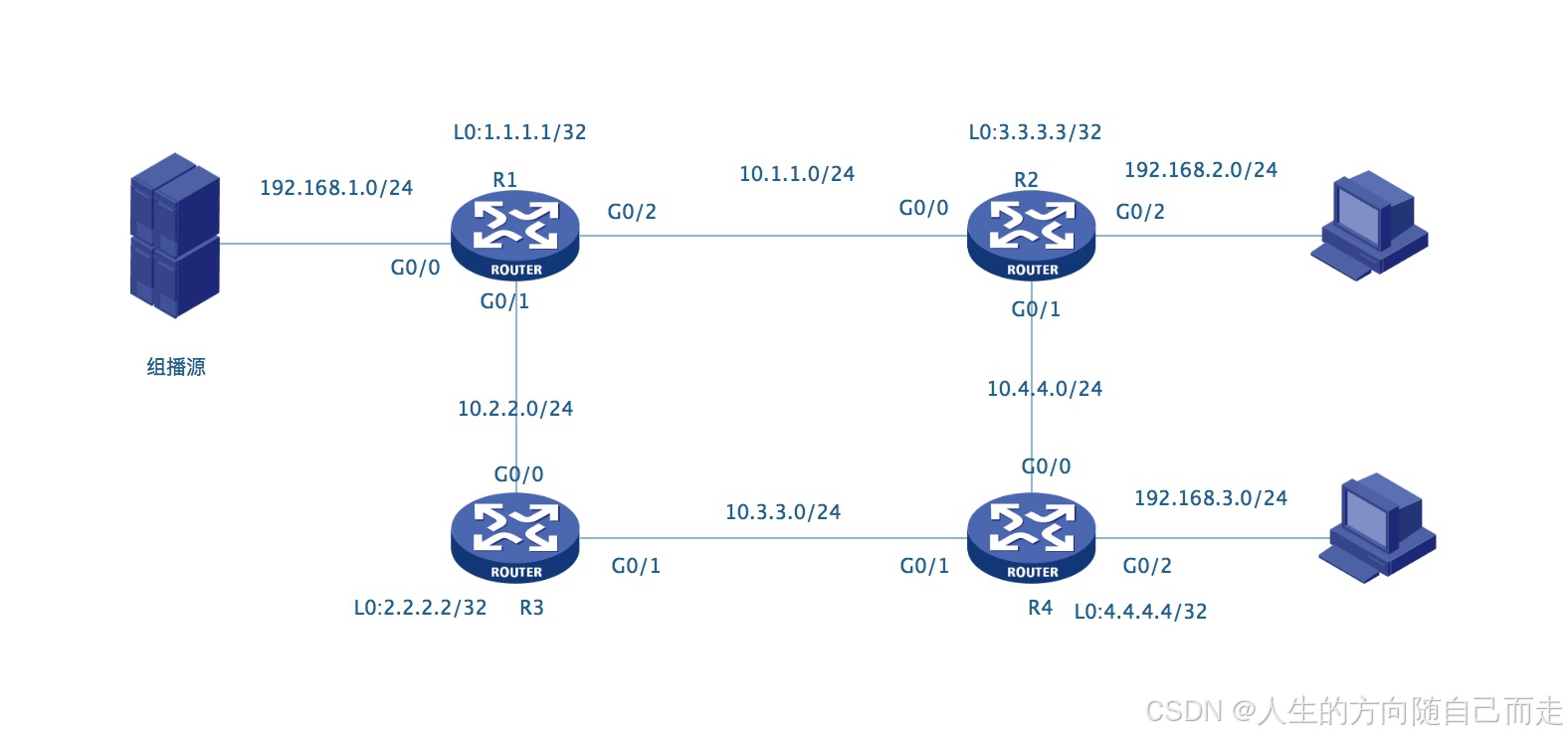

实验拓扑

图 1-1

注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推；另外，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在 192.168.1.0/24 网段，则其 IP 地址为 192.168.1.3/24，以此类推



实验需求

1. 按照图示配置 IP 地址
2. 配置 OSPF 实现单播路由互通
3. 配置 PIM-SM 实现组播路由互通，C-BSR 和 C-RP 为 R2 的 Loopback0 口



实验解法

1. 配置 IP 地址部分略
2. 配置 OSPF 部分略
3. 配置 PIM-SM 实现组播路由互通，C-BSR 和 C-RP 为 R2 的 Loopback0 口
   步骤 1：在 R1 上开启组播应用，配置 PIM，并在 G0/0，G0/1 口开启 PIM-SM 模式
   [R1]muticast routing
   [R1]pim
   [R1-GigabitEthernet0/0]pim sm
   [R1-GigabitEthernet0/1]pim sm
   [R1-GigabitEthernet0/2]pim sm

   步骤 2：在 R2 上开启组播应用，配置 PIM，并在 G0/0，G0/1，Loopback0 口开启 PIM-SM 模式，配置 C-BSR 和 C-RP 为 2.2.2.2，由于 R2 连接了组播接收者，所以需要在 G0/2 口使能 IGMP
   [R2]muticast routing
   [R2]pim
   [R2-pim]c-bsr 2.2.2.2
   [R2-pim]c-rp 2.2.2.2
   [R2-GigabitEthernet0/0]pim sm
   [R2-GigabitEthernet0/1]pim sm
   [R2-Loopback0]pim sm
   [R2-GigabitEthernet0/2]igmp enable

   步骤 3：在 R3 上开启组播应用，配置 PIM，并在 G0/0，G0/1 口开启 PIM-SM 模式
   [R3]muticast routing
   [R3]pim
   [R3-GigabitEthernet0/0]pim sm
   [R3-GigabitEthernet0/1]pim sm

   步骤 4：在 R2 上开启组播应用，配置 PIM，并在 G0/0，G0/1，Loopback0 口开启 PIM-SM 模式，由于 R2 连接了组播接收者，所以需要在 G0/2 口使能 IGMP
   [R2]muticast routing
   [R2]pim
   [R2-GigabitEthernet0/0]pim sm
   [R2-GigabitEthernet0/1]pim sm
   [R2-Loopback0]pim sm
   [R2-GigabitEthernet0/2]igmp enable
