深度学习基本模块：RNN 循环神经网络

循环神经网络（RNN）是一种专门用于处理序列数据的神经网络架构。与处理空间数据的卷积神经网络（Conv2D）不同，RNN通过引入循环连接使网络具有"记忆"能力，能够利用之前的信息来影响当前的输出，非常适合处理音频波形、频谱。

一、RNN介绍

1.1 结构

• 输入层：序列数据，通常为形状为(batch_size, seq_len, input_size)的张量

示例：音频频谱处理：将音频转换为频谱图后，seq_len对应时间帧数，input_size对应每个时间帧的频率维度（如梅尔频带数），梅尔频谱图特征形状为 (batch_size, 128, 100) 表示：
-128个时间帧（seq_len=128）
-每个时间帧有100个梅尔频带特征（input_size=100）原始波形处理：直接处理音频波形时，seq_len对应采样点数，input_size对应特征维度（如单声道为1，立体声为2），16kHz音频的2秒片段形状为 (batch_size, 32000, 1) 表示：
-32000个采样点（seq_len=32000）
-单声道音频（input_size=1）

• RNN层

  • 循环单元：包含一个或多个RNN单元，每个单元包含以下可学习参数：
    • 输入到隐藏的权重：$W_{xh}$，形状：（hidden_size, input_size）
    • 隐藏到隐藏的权重：$W_{hh}$，形状：（hidden_size, hidden_size）
    • 偏置：$b_h$，形状：（hidden_size,）
  • 隐藏状态：$h_t$，形状：(batch_size, hidden_size)：存储网络的状态信息，在时间步之间传递

• 激活函数：

  • 隐藏层激活：通常使用Tanh或 ReLU；tanh将输出压缩到[-1,1]范围，有助于缓解梯度爆炸；ReLU计算高效，但可能导致梯度消失。
  • 输出层激活：根据任务选择（Softmax用于分类，线性激活用于回归）

1.2 参数

• input_size：每个时间步输入的特征数量。对于音频频谱，通常是频率维度（如梅尔频带数）
• hidden_size：隐藏状态的维度，决定RNN的记忆容量和表征能力
• num_layers：堆叠的RNN层数，增加层数可提高模型复杂度但也会增加计算量
• nonlinearity：激活函数选择，Tanh适合大多数情况，RELU在某些场景可能表现更好
• bias：是否在计算中添加可学习的偏置项
• batch_first：输入张量的维度顺序。True: (batch, seq, feature)，False: (seq, batch, feature)
• dropout：在多层RNN中应用dropout防止过拟合，0表示不使用dropout
• bidirectional：是否使用双向RNN，True时会同时考虑前向和后向序列信息

1.3 输入输出维度

• 输入数据维度：(batch_size, seq_len, input_size)（当 batch_first=True 时）
• 输出序列维度：(batch_size, seq_len, hidden_size * num_directions)（当 batch_first=True 时）
• 最终隐藏状态：(num_layers * num_directions, batch_size, hidden_size)

1.4 计算过程

$$h_t=\tanh (W_{xh}\times x_t+W_{hh}\times h_{t-1}+b_h)$$

其中：

• $h_t$：当前时间步的隐藏状态（也是该时间步的输出）
• $h_{t-1}$：上一时间步的隐藏状态
• $x_t$：当前时间步的输入
• $W_{xh}$：输入到隐藏的权重矩阵
• $W_{hh}$：隐藏到隐藏的权重矩阵
• $b_h$：偏置项
• $\tanh$：激活函数

对于多层RNN（num_layers > 1）：
$$h_t^{(l)}=\tanh (W_{xh}^{(l)}{h}_t^{(l-1)}+W_{hh}^{(l)}{h}_{t-1}^{(l)}+b_h^{(l)})$$

其中
$$h_t^{(0)}=x_t$$

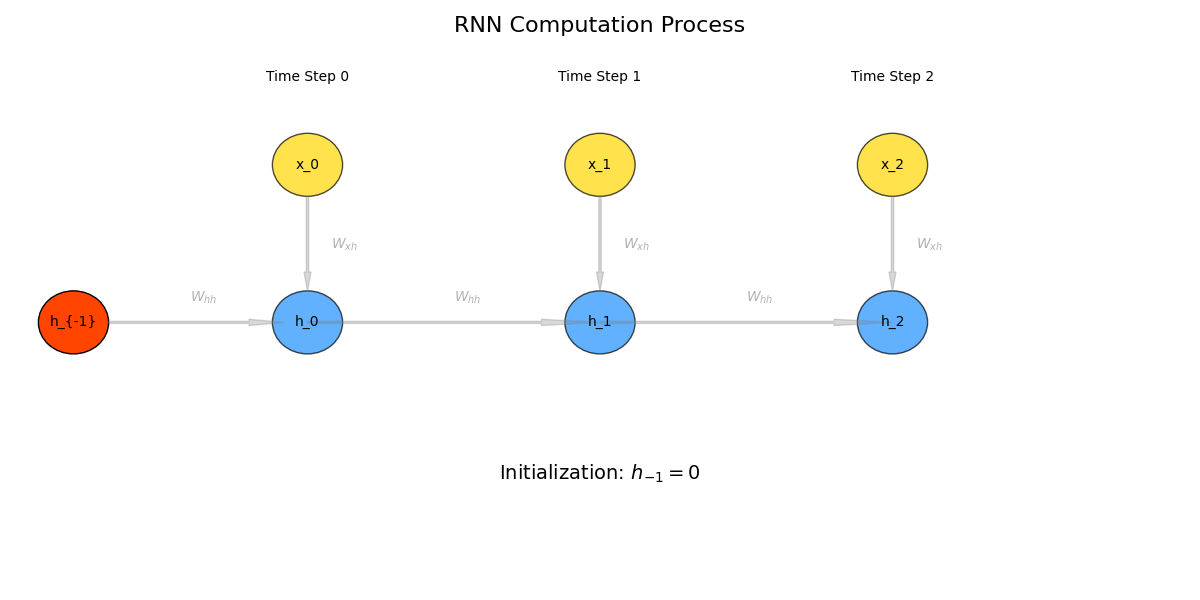

1.5 计算过程可视化

import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation
from matplotlib.patches import Circle, Arrow# 创建画布
fig, ax = plt.subplots(figsize=(12, 6))
ax.set_xlim(0, 10)
ax.set_ylim(0, 5)
ax.axis('off')
plt.title('RNN Computation Process', fontsize=16, pad=20)# 颜色定义
input_color = '#FFD700'  # 金色
hidden_color = '#1E90FF'  # 道奇蓝
active_color = '#FF4500'  # 橙红色
arrow_color = '#8B0000'  # 深红色# 初始化节点
time_steps = 3
input_nodes = []
hidden_nodes = []
input_texts = []
hidden_texts = []# 初始隐藏状态
h_init = Circle((0.5, 2.5), 0.3, facecolor='lightgray', edgecolor='black')
ax.add_patch(h_init)
ax.text(0.5, 2.5, 'h_{-1}', ha='center', va='center', fontsize=10)# 创建节点
for t in range(time_steps):# 输入节点input_circle = Circle((2.5 + t * 2.5, 4), 0.3, facecolor=input_color, edgecolor='black', alpha=0.7)ax.add_patch(input_circle)input_nodes.append(input_circle)input_text = ax.text(2.5 + t * 2.5, 4, f'x_{t}', ha='center', va='center', fontsize=10)input_texts.append(input_text)# 隐藏状态节点hidden_circle = Circle((2.5 + t * 2.5, 2.5), 0.3, facecolor=hidden_color, edgecolor='black', alpha=0.7)ax.add_patch(hidden_circle)hidden_nodes.append(hidden_circle)hidden_text = ax.text(2.5 + t * 2.5, 2.5, f'h_{t}', ha='center', va='center', fontsize=10)hidden_texts.append(hidden_text)# 时间步标签ax.text(2.5 + t * 2.5, 4.8, f'Time Step {t}', ha='center', fontsize=10)# 绘制连接线
arrows = []
arrow_labels = []# 输入到隐藏的连接
for t in range(time_steps):arrow = Arrow(2.5 + t * 2.5, 3.7, 0, -0.9, width=0.1, color='gray', alpha=0.3)ax.add_patch(arrow)arrows.append(arrow)label = ax.text(2.7 + t * 2.5, 3.2, '$W_{xh}$', fontsize=10, alpha=0.3)arrow_labels.append(label)# 隐藏到隐藏的连接
for t in range(time_steps):if t == 0:# 初始隐藏状态到第一个隐藏状态arrow = Arrow(0.8, 2.5, 1.5, 0, width=0.1, color='gray', alpha=0.3)ax.add_patch(arrow)arrows.append(arrow)label = ax.text(1.5, 2.7, '$W_{hh}$', fontsize=10, alpha=0.3)arrow_labels.append(label)else:# 隐藏状态之间的连接arrow = Arrow(2.5 + (t - 1) * 2.5, 2.5, 2.5, 0, width=0.1, color='gray', alpha=0.3)ax.add_patch(arrow)arrows.append(arrow)label = ax.text(2.5 + (t - 1) * 2.5 + 1.25, 2.7, '$W_{hh}$', fontsize=10, alpha=0.3)arrow_labels.append(label)# 添加公式
formula_text = ax.text(5, 1, '', fontsize=14, ha='center')# 动画更新函数
def update(frame):# 重置所有颜色for node in input_nodes + hidden_nodes:node.set_alpha(0.7)if node.get_facecolor() != active_color:node.set_facecolor(input_color if node in input_nodes else hidden_color)for arrow in arrows:arrow.set_alpha(0.3)arrow.set_color('gray')for label in arrow_labels:label.set_alpha(0.3)# 根据帧数更新if frame == 0:# 初始状态formula_text.set_text('Initialization: $h_{-1} = 0$')h_init.set_facecolor(active_color)h_init.set_alpha(1.0)elif frame <= time_steps:t = frame - 1# 激活当前输入input_nodes[t].set_facecolor(active_color)input_nodes[t].set_alpha(1.0)# 激活输入到隐藏的连接arrows[t].set_alpha(1.0)arrows[t].set_color(arrow_color)arrow_labels[t].set_alpha(1.0)# 激活隐藏状态hidden_nodes[t].set_facecolor(active_color)hidden_nodes[t].set_alpha(1.0)# 激活隐藏到隐藏的连接if t == 0:arrows[time_steps].set_alpha(1.0)arrows[time_steps].set_color(arrow_color)arrow_labels[time_steps].set_alpha(1.0)else:arrows[time_steps + t].set_alpha(1.0)arrows[time_steps + t].set_color(arrow_color)arrow_labels[time_steps + t].set_alpha(1.0)# 显示公式formula_text.set_text(f'Compute $h_{t}$: $h_{t} = \\tanh(W_{{xh}} x_{t} + W_{{hh}} h_{t - 1} + b_h)$')return input_nodes + hidden_nodes + arrows + arrow_labels + [formula_text, h_init]# 创建动画
animation = FuncAnimation(fig, update, frames=range(time_steps + 1),interval=1500, blit=True)plt.tight_layout()
animation.save('rnn_core_animation.gif', writer='pillow', fps=1, dpi=100)
plt.show()

二、代码示例

通过两层RNN处理一段音频频谱，打印每层的输出形状、参数形状，并可视化特征图。

import torch
import torch.nn as nn
import matplotlib.pyplot as plt
import librosa
import numpy as np# 定义 RNN 模型
class RNNModel(nn.Module):def __init__(self, input_size):super(RNNModel, self).__init__()self.rnn1 = nn.RNN(input_size, 128, batch_first=True)self.rnn2 = nn.RNN(128, 64, batch_first=True)def forward(self, x):h_out1, _ = self.rnn1(x)h_out2, _ = self.rnn2(h_out1)return h_out1, h_out2  # 返回两层的输出# 读取音频文件并处理
file_path = 'test.wav'
waveform, sample_rate = librosa.load(file_path, sr=16000, mono=True)# 选取 3 秒的数据
start_sample = int(1.5 * sample_rate)
end_sample = int(4.5 * sample_rate)
audio_segment = waveform[start_sample:end_sample]# 转换为频谱
n_fft = 512
hop_length = 256
spectrogram = librosa.stft(audio_segment, n_fft=n_fft, hop_length=hop_length)
spectrogram_db = librosa.amplitude_to_db(np.abs(spectrogram))
spectrogram_tensor = torch.tensor(spectrogram_db, dtype=torch.float32).unsqueeze(0)
spectrogram_tensor = spectrogram_tensor.permute(0, 2, 1)  # 调整为 (batch_size, seq_len, input_size)
print(f"Spectrogram tensor shape: {spectrogram_tensor.shape}")# 创建 RNN 模型实例
input_size = spectrogram_tensor.shape[2]
model = RNNModel(input_size)# 前向传播
rnn_output1, rnn_output2 = model(spectrogram_tensor)
print(f"RNN Layer 1 output shape: {rnn_output1.shape}")
print(f"RNN Layer 2 output shape: {rnn_output2.shape}")# 打印每层的参数形状
print(f"RNN Layer 1 weights shape: {model.rnn1.weight_ih_l0.shape}")
print(f"RNN Layer 1 hidden weights shape: {model.rnn1.weight_hh_l0.shape}")
print(f"RNN Layer 1 bias shape: {model.rnn1.bias_ih_l0.shape}")print(f"RNN Layer 2 weights shape: {model.rnn2.weight_ih_l0.shape}")
print(f"RNN Layer 2 hidden weights shape: {model.rnn2.weight_hh_l0.shape}")
print(f"RNN Layer 2 bias shape: {model.rnn2.bias_ih_l0.shape}")# 可视化原始频谱

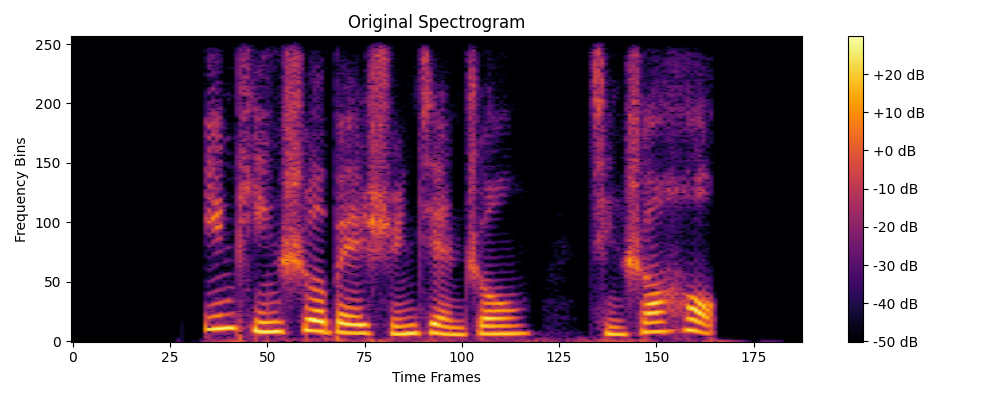

plt.figure(figsize=(10, 4))
plt.imshow(spectrogram_db, aspect='auto', origin='lower', cmap='inferno')
plt.title("Original Spectrogram")
plt.xlabel("Time Frames")
plt.ylabel("Frequency Bins")
plt.colorbar(format='%+2.0f dB')
plt.tight_layout()# 可视化 RNN 输出的特征图

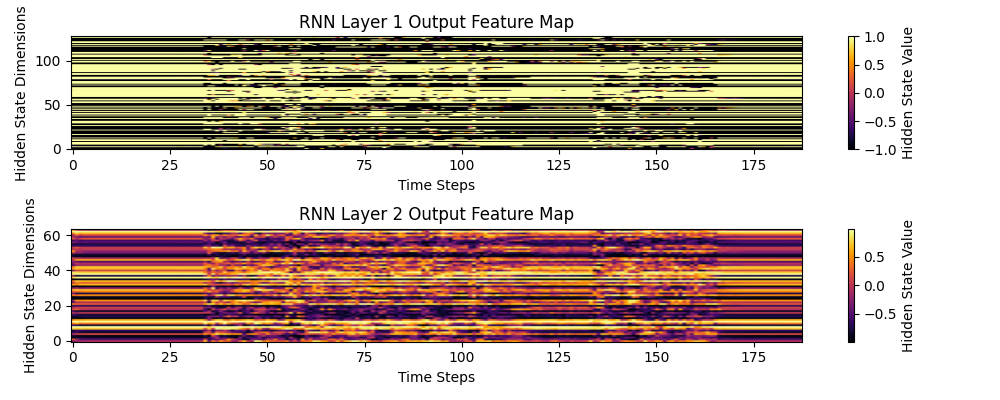

plt.figure(figsize=(10, 4))# 绘制第一层 RNN 输出的特征图
plt.subplot(2, 1, 1)
plt.imshow(rnn_output1[0].detach().numpy().T, aspect='auto', origin='lower', cmap='inferno')  # 转置
plt.title("RNN Layer 1 Output Feature Map")
plt.xlabel("Time Steps")
plt.ylabel("Hidden State Dimensions")
plt.colorbar(label='Hidden State Value')# 绘制第二层 RNN 输出的特征图
plt.subplot(2, 1, 2)
plt.imshow(rnn_output2[0].detach().numpy().T, aspect='auto', origin='lower', cmap='inferno')  # 转置
plt.title("RNN Layer 2 Output Feature Map")
plt.xlabel("Time Steps")
plt.ylabel("Hidden State Dimensions")
plt.colorbar(label='Hidden State Value')plt.tight_layout()
plt.show()

Spectrogram tensor shape: torch.Size([1, 188, 257])
RNN Layer 1 output shape: torch.Size([1, 188, 128])
RNN Layer 2 output shape: torch.Size([1, 188, 64])
RNN Layer 1 weights shape: torch.Size([128, 257])
RNN Layer 1 hidden weights shape: torch.Size([128, 128])
RNN Layer 1 bias shape: torch.Size([128])
RNN Layer 2 weights shape: torch.Size([64, 128])
RNN Layer 2 hidden weights shape: torch.Size([64, 64])
RNN Layer 2 bias shape: torch.Size([64])

三、RNN的梯度消失与长期依赖问题

循环神经网络（RNN）在处理序列数据时面临两个核心问题：梯度消失问题和长期依赖问题。这些问题的根源在于RNN的结构和训练机制。

3.1 梯度消失问题

RNN通过时间反向传播（BPTT）算法进行训练，梯度需要沿着时间步反向传播。当序列较长时，梯度在反向传播过程中会指数级地减小或增大。

考虑RNN的计算公式：
$$h_t=\tanh (W_{xh}{x}_t+W_{hh}{h}_{t-1}+b_h)$$

在反向传播时，需要计算损失函数$L$对参数$W_{hh}$的梯度：
$$\frac{\partial L}{\partial W_{hh}}=\sum _{t=1}^T\frac{\partial L}{\partial h_T}\frac{\partial h_T}{\partial h_t}\frac{\partial h_t}{\partial W_{hh}}$$

关键项是$\frac{\partial h_T}{\partial h_t}$，它可以通过链式法则展开：
$$\frac{\partial h_T}{\partial h_t}=\prod _{k=t}^{T-1}\frac{\partial h_{k+1}}{\partial h_k}=\prod _{k=t}^{T-1}{W}_{hh}^{\top }\cdot \text{diag}({\tanh }^{\prime }(z_k))$$

其中
$$z_k=W_{xh}{x}_k+W_{hh}{h}_{k-1}+b_h$$

由于$\tanh$的导数${\tanh }^{\prime }(z)=1-{\tanh }^2(z)$的值域为$(0,1]$，且$W_{hh}$通常初始化为小随机数，这个连乘积会指数级衰减：
$$\left|\prod _{k=t}^{T-1}\frac{\partial h_{k+1}}{\partial h_k}\right|\le {\left|W_{hh}\right|}^{T-t}\cdot (\max {\tanh }^{\prime }{)}^{T-t}$$
当$T-t$很大时，这个值趋近于0，导致早期时间步的梯度消失。

影响

• 早期时间步的参数无法有效更新：网络难以学习长序列中早期时间步的重要信息
• 训练过程缓慢且不稳定：梯度太小导致参数更新幅度极小
• 模型无法捕捉长期模式：只能记住短期信息，难以学习长序列中的依赖关系

3.2 长期依赖问题

即使没有梯度消失问题，RNN也难以有效利用序列中相距较远的信息。这是因为隐藏状态的表示能力有限，信息在多次变换中逐渐"稀释"。

考虑信息从时间步t传递到时间步T的过程：
$$h_T=f(h_{T-1},x_T)=f(f(h_{T-2},x_{T-1}),x_T)=\cdots =f(\cdots f(h_t,x_{t+1})\cdots ,x_T)$$

每次变换$f$都会对信息进行非线性转换和压缩，经过多次变换后，早期信息$h_t$对$h_T$的影响变得微弱且难以区分。

示例在语言建模中，考虑句子："The clouds in the sky are [...] color." 要预测最后一个词"blue"，需要记住开头的"clouds"信息。标准RNN很难保持这种长距离依赖。

3.3 梯度爆炸问题

与梯度消失相反，当权重矩阵$W_{hh}$的特征值大于 1 时，梯度在反向传播过程中会指数级增长。这种现象被称为梯度爆炸。

在 RNN 的反向传播过程中，梯度的计算可以表示为：
$$\left|\prod _{k=t}^{T-1}\frac{\partial h_{k+1}}{\partial h_k}\right|\le {\left|W_{hh}\right|}^{T-t}$$

如果$\Vert W_{hh}\Vert >1$，则梯度的范数会指数增长，导致以下问题：

• 参数更新过大：由于梯度过大，参数更新可能会超出合理范围，导致模型无法收敛。
• 训练不稳定：模型的训练过程可能变得不稳定，导致损失函数波动较大。
• 可能产生 NaN 值：在极端情况下，过大的参数更新可能导致数值溢出，从而产生 NaN 值。

为了解决梯度爆炸问题，可以采取以下措施：

• 梯度裁剪：通过限制梯度的大小，确保参数更新不会过大。常用的方法是将梯度的 L2 范数限制在一个预设的阈值之内。例如，如果梯度的范数超过阈值，则按比例缩放梯度。

  torch.nn.utils.clip_grad_norm_(model.parameters(), max_norm)


• 权重正则化：通过约束权重矩阵的范数，防止权重过大。常见的正则化方法包括 L2 正则化（权重衰减）和 L1 正则化。
