C51单片机——开发学习（基础学习代码梳理）

news 2025/9/17 9:51:34

一.51单片机最小系统包含：

1，单片机：STC89C52RC；

2，电源DC；（直流电源）

3，晶振；

4；按键；

二. 硬件学习-

1，开发环境--keil，51单片机板卡，连接线。

2，认识lLED灯——单个发光二极管（低电平有效）。

数码管——通常为8段数码管，由8个二极管构成，包括dp(点状二极管)。

点阵——通过类似阵列排列的二极管，可实现更复杂的灯光排列。

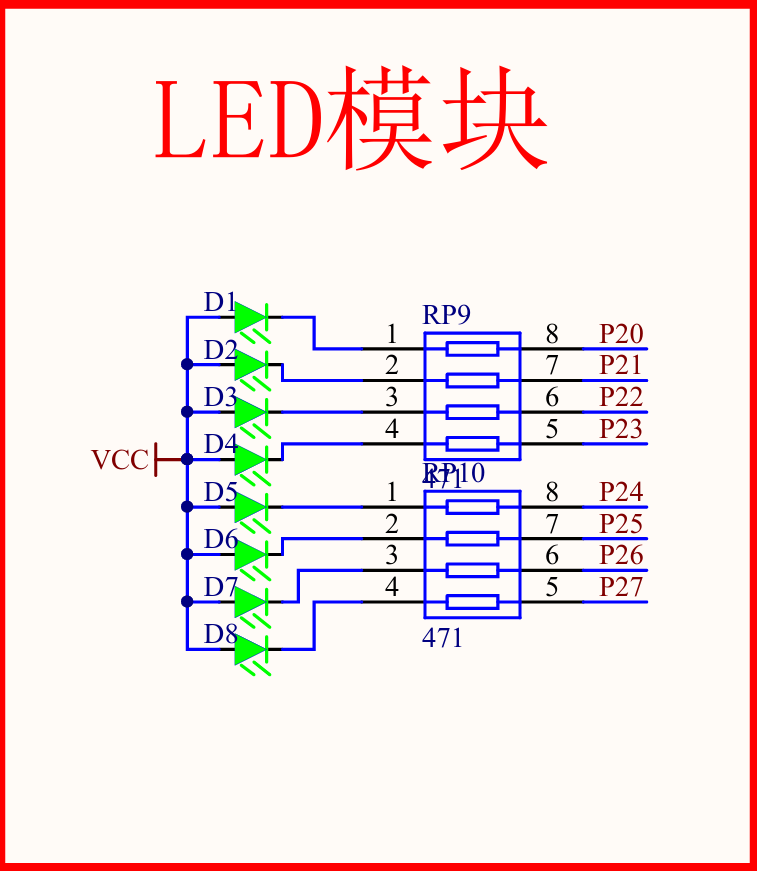

项目1，led流水灯

#include<reg51.h>//设计原理：1.通过开发板原理图：查看led灯具体信息。可以看到当led灯P2= 0时;可点亮。
//2，通过设计手册查询：控制led灯采用16进制实现并联的led灯独立控制。
void main(void)
{P2 = 0xfe;//1111 1110低电平有效，只亮一位数码管。点亮数码管//加入条件实现流水效果控制unsigend char i=0;//定义延时设计变量while(1){for（i=0；i<3000;i++）{}//增加串行的循环操作实现延时效果。P2 = P2<<1;//1111 1101与操作，实现左移。完成流水灯效果。if（P2==0x7f）//0111 1111{P2=0xfe;//返回初始值。实现循环流动。}}}

项目2.实现数码管显示数字0~9；

#include<reg51.h>
//设计原理：1.查询数码管中led灯排列信息。获取数字1~9的16进制设计。（这里沿用之前的设计思路，采用低电平有效，我们暂时不考虑使用小数点dp，将它设为0.）
//2.设计更为合理的延时提升项目的视觉流畅度。
//3.查询手册获取数码管的位置信息。
unsinend char shumaguan[10]={0x0,0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f,0x6f};//延时代码void delay(unsigned int i)
{unsigned int num = i;int j = 0;for(j = 0;j<10;j++){num = i;while(num--);}
}
//设计循环实现数码管动态显示数字0~9
void light_show()
{unsigned char i=0;for(i=0;i<10;i++){P0 = 0;//初始化P2 = 0x08;//初始化，选择你要显示的数码管；P0 = shumaguan[i];}
}
void main()
{while(1){light_show();//调用函数。}
}

项目三：点阵刷新显示数字1的信息

#include<reg51.h>
//设计原理：1，查询手册，获取点阵操作并转串所需条件。
sbit SER = P3^4;//并行输出信息。
sbit RCLK = P3^5;//时钟信号
sbit SRCLK = P3^6;//低电平有效标志
void led_rect_select(unsigned char num)//选择每一行数据刷新信息。
{unsigned char i = 0;//定义变量RCLK = 0;//初始化SRCLK = 0;//初始化for(i = 0; i < 8; i++){SRCLK = 0;(num == i) ? (SER = 1) : (SER = 0);//判断SRCLK = 1;	}RCLK = 1;
}void led_8_8_show(void)//展示信息数字1
{unsigned char led_1_array[8] = {0x0, 0x10, 0x30, 0x10, 0x10, 0x10, 0x38, 0x0};//每一行8位数码管显示信息unsigned char i = 0;for(i = 0; i < 8; i++){  	P0 = 0xff;//初始化led_rect_select(i);//调用P0 = ~led_1_array[i];//取反，低电平有效。delay(1);		}
}
