EPLAN-关联参考

一、中断点通常用来描述跨两页之间的一个连接

成对的关联参考一般来说分为两类：

1、连续性关联参考，中断点关联顺序为中断点的创建顺序进行的，也可以对中断点进行顺序的排列，更改中断点属性中的序号即可

2、星型源关联参考，在所有中断点中选某一个作为起始点，在中断点属性中选择激活星型源，在此中断点的下方会显示所有与他名字相同的中断点的位置，按住CTRL后单击某个位置就可进行跳转。后续所有相同名称的中断点都关联第一个被设为星型源的中断点。

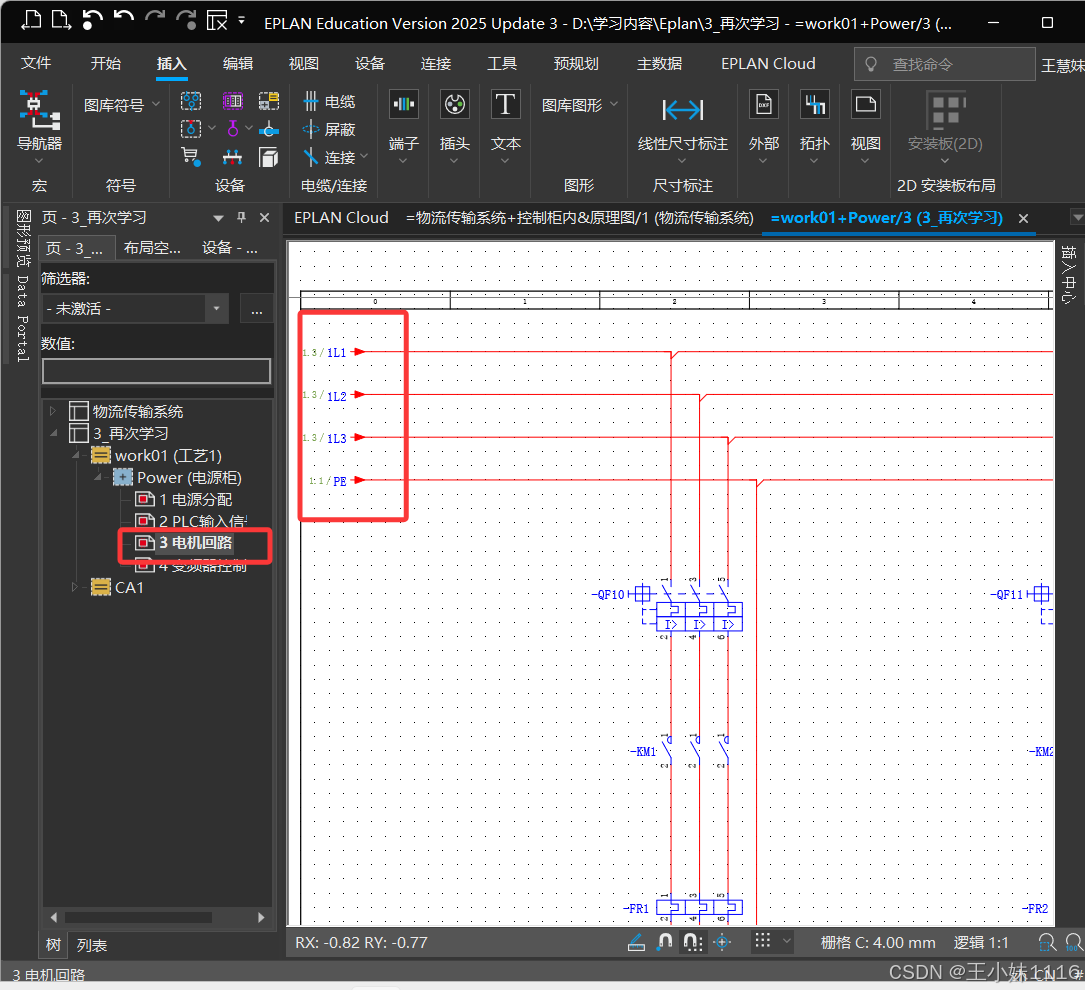

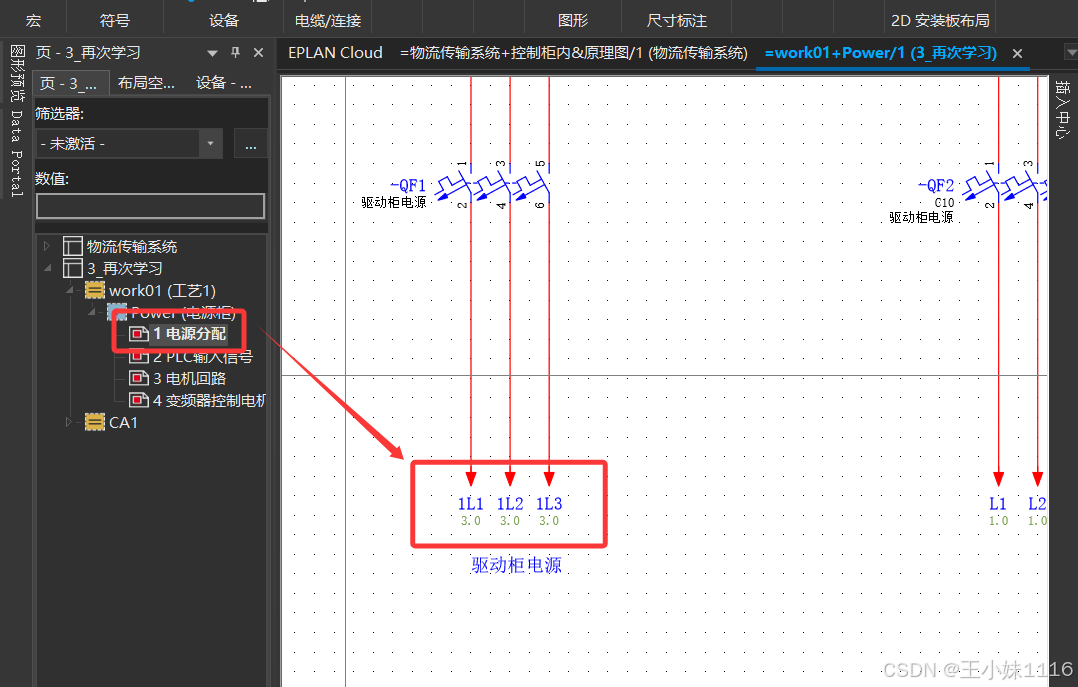

在第一页中1L1、1L2、1L3下方显示3.0，说明有1L1、1L2、1L3在第三页的第0列，形成关联参考，可以利用按住ctrl再左键单击进行跳转

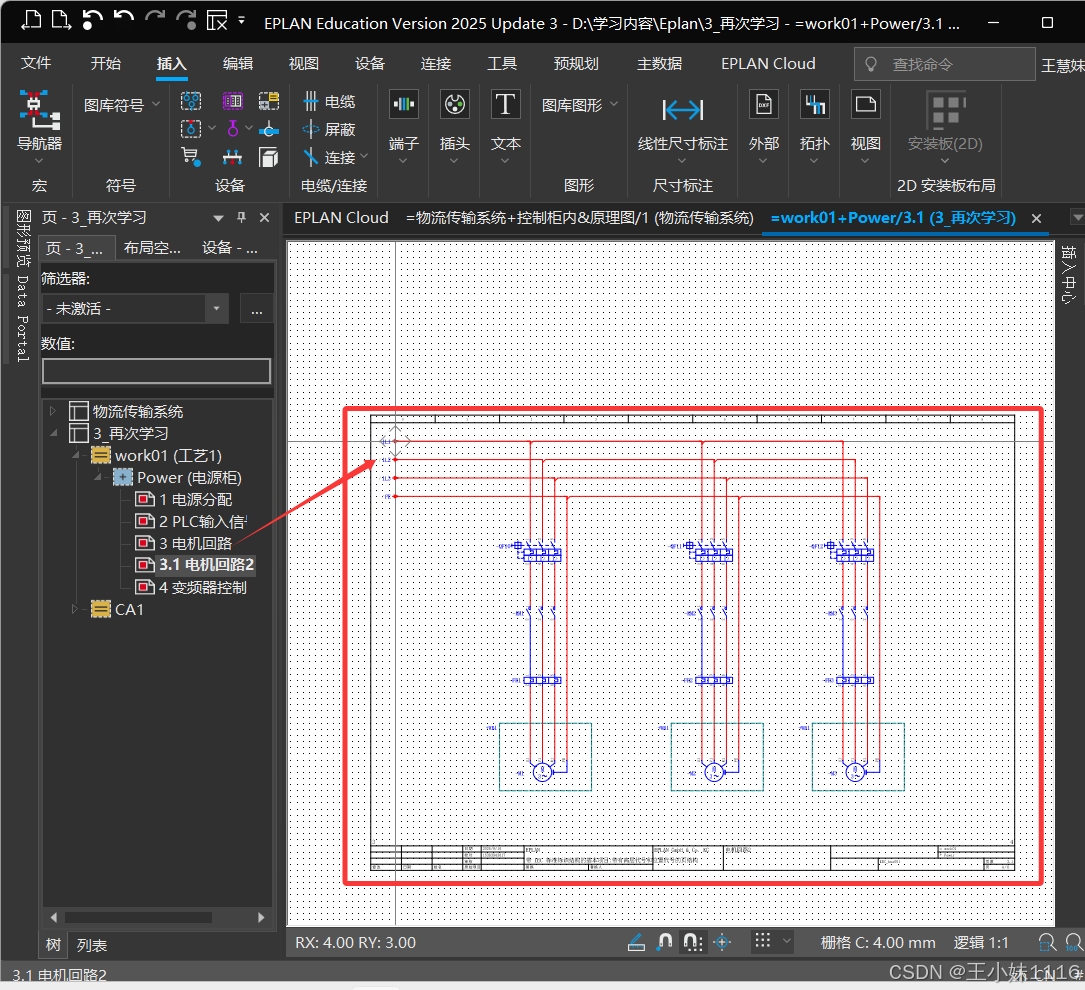

从另一页复制图形过来的话，可将输入法换成英文，然后点击x,y后定位到相同位置。

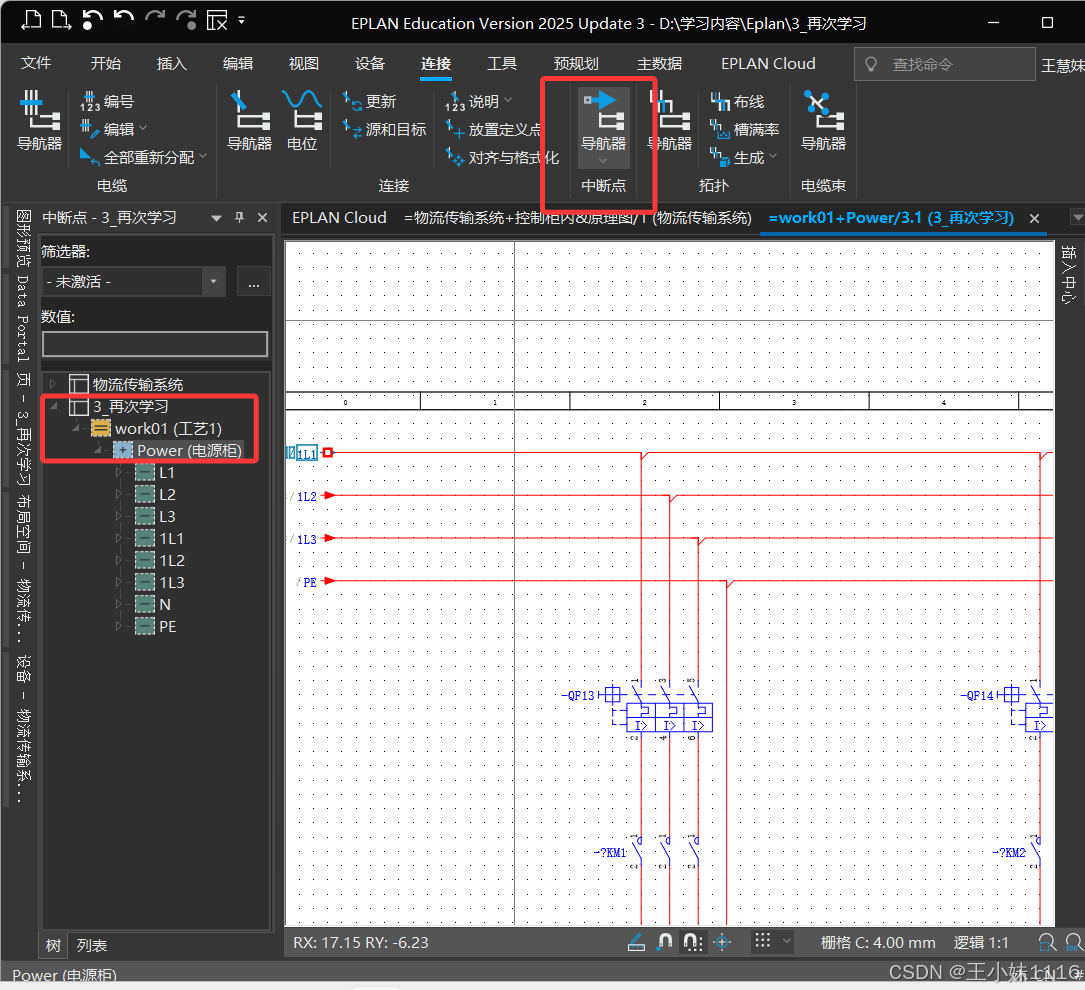

也可在中断点导航其中观察到所有中断点并且可在此对其进行排序

二、设备上元件的关联参考

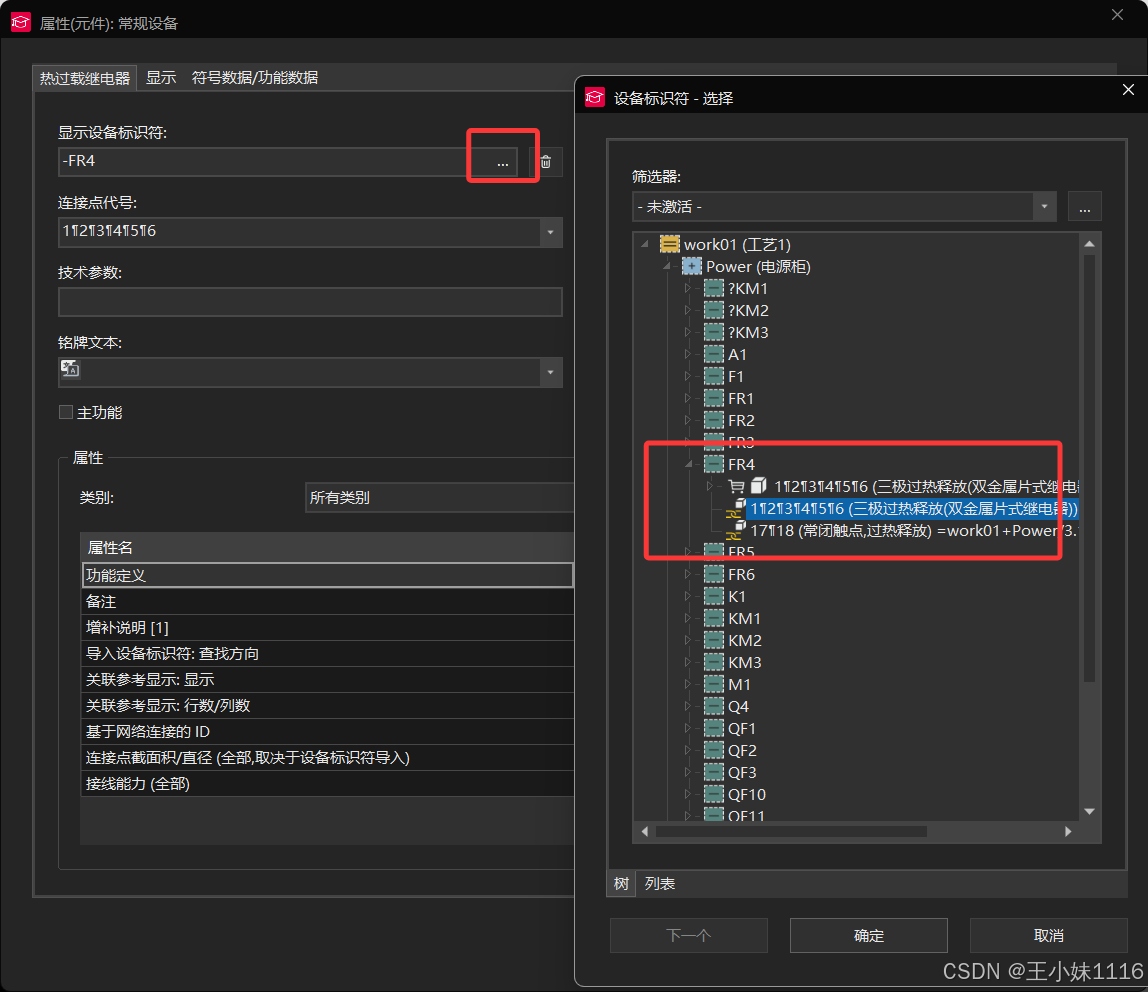

只需选择一致的设备标识符即可关联成功
