芯伯乐低噪声轨到轨运放芯片XAD8605/8606/8608系列，11MHz带宽高精度信号调理
在工业控制、汽车电子和便携式设备等领域，对运算放大器的性能要求越来越高，尤其是在带宽、噪声、功耗和输入输出范围等方面的平衡。芯伯乐的XAD8605/XAD8606/XAD8608系列运算放大器，以其11MHz带宽、低噪声、轨到轨输入输出和微安级功耗，为高精度信号处理提供了可靠的解决方案。
产品概述
XAD8605（单通道）、XAD8606（双通道）和XAD8608（四通道）是一系列基于CMOS工艺的低噪声、轨到轨输入输出运算放大器。该系列具备11MHz的增益带宽积和11V/µs的压摆率，静态电流低至750µA（每通道），最大输入失调电压不超过±0.35mV。其工作电压范围宽达1.8V至5.5V，适用于多种供电环境。
设计优势
- -高带宽与低噪声：11MHz带宽，使其非常适合音频处理、传感器信号调理和高速数据采集系统。
- -轨到轨输入输出：支持输入输出信号幅值接近电源轨（Rail-to-Rail Input and Output），最大化动态范围，尤其适用于低电压单电源系统。
- -低功耗设计：每通道静态电流仅750µA，适合电池供电的便携设备，延长续航时间。

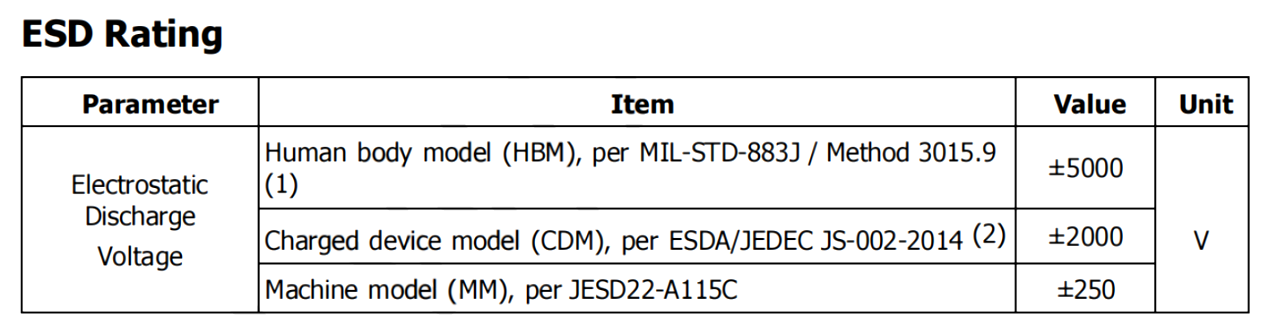

- -高集成度与可靠性：内置RF/EMI滤波器，具备5kV ESD保护，支持-40°C至+125°C的宽温度范围，适用于汽车电子和工业环境。

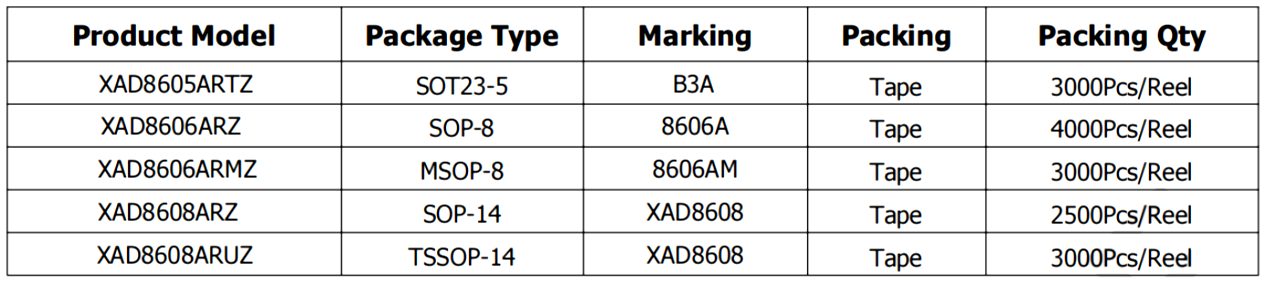

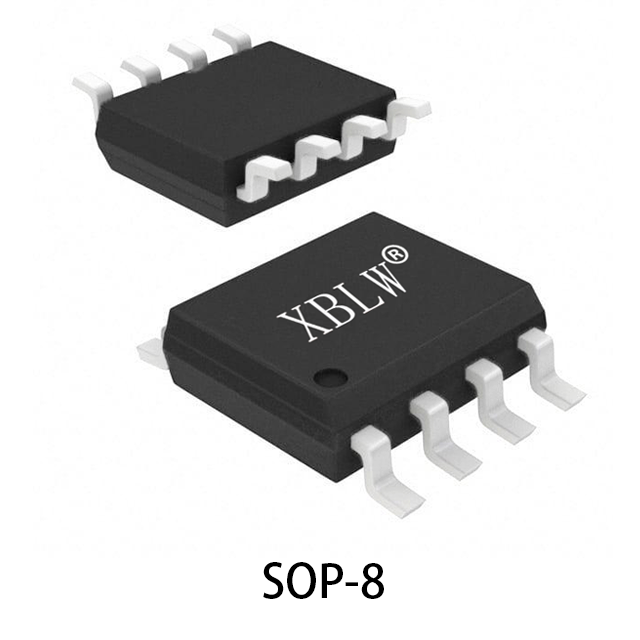

- -多种封装选项：提供SOT23-5、SOP-8、MSOP-8、SOP-14和TSSOP-14等多种封装，方便不同空间要求的系统集成。
应用场景
- 便携式仪器：其低功耗和高精度特性使其成为手持测试设备和电池供电仪表的理想选择。
- 传感器接口：凭借高输入阻抗（pA级偏置电流）和轨到轨性能，XAD860x可直接连接高阻抗传感器（如pH电极、压力传感器），并驱动ADC进行高保真信号转换。
- 音频与电机驱动：高带宽和低失真特性适合音频放大和电机控制中的电流检测与反馈环路。

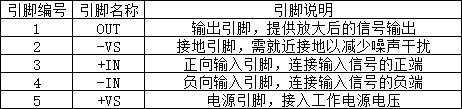

引脚配置（以SOT23-5为例）
典型应用电路

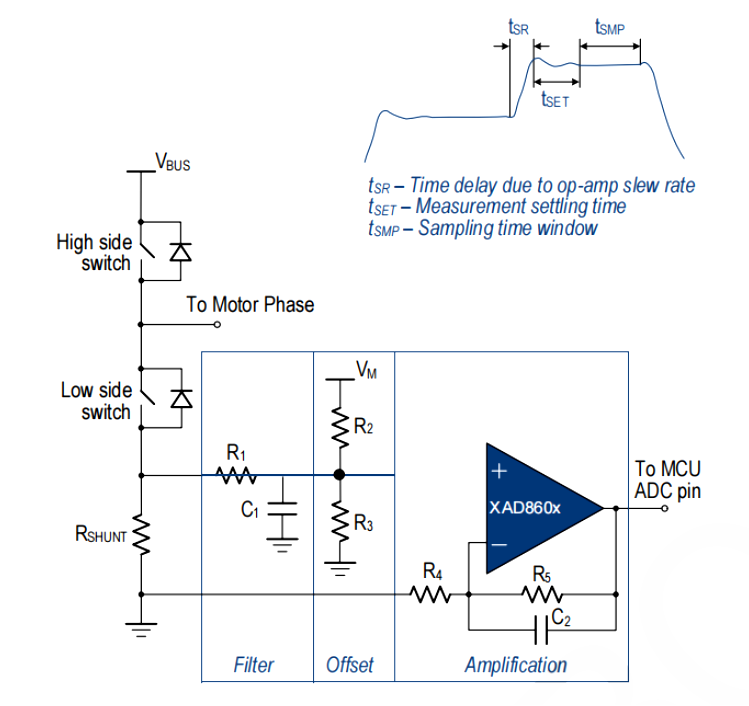

-电机相电流检测电路
通过外接采样电阻和XAD860x构建的差分放大电路，可准确检测电机相电流，适用于变频器和伺服驱动系统。

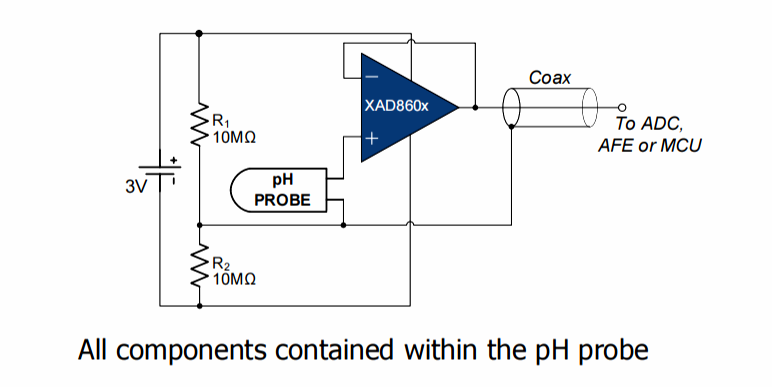

-高阻抗传感器缓冲电路
利用XAD860x的高输入阻抗和低偏置电流，可直接缓冲如pH传感器等输出信号，避免信号衰减，提升测量精度。
总结
芯伯乐XAD8605/8606/8608系列运算放大器以其高带宽、低噪声、轨到轨性能和低功耗优势，在汽车电子、工业控制、便携设备和传感器接口等应用中表现出色。其丰富的封装选择和良好的温度适应性，为系统设计师提供了灵活、可靠的信号调理方案，助力提升整体系统的精度与稳定性。
