FPGA硬件设计6 ZYNQ外围-HDMI、PCIE、SFP、SATA、FMC
目录
一、HDMI
1. D0_P/N, D1_P/N, D2_P/N (Data Lines)
2. CLK_P/N (Clock Lines)
3. SCL_LS (Serial Clock Line for I2C)
4. SDA_LS (Serial Data Line for I2C)
5. HPD_LS (Hot Plug Detect)
总结:
二、PCIE
1. TX (Transmit) 和 RX (Receive)
2. PRSNT (Present)
3. CLK (Clock)
4. RST (Reset)
总结:
三、SFP
1. TX_DIS (Transmit Disable)
2. RX_LOSS (Receive Loss of Signal)
3. TD_P/N (Transmit Differential Pair)
4. RD_P/N (Receive Differential Pair)
总结:
四、SATA
五、FMC
一、HDMI

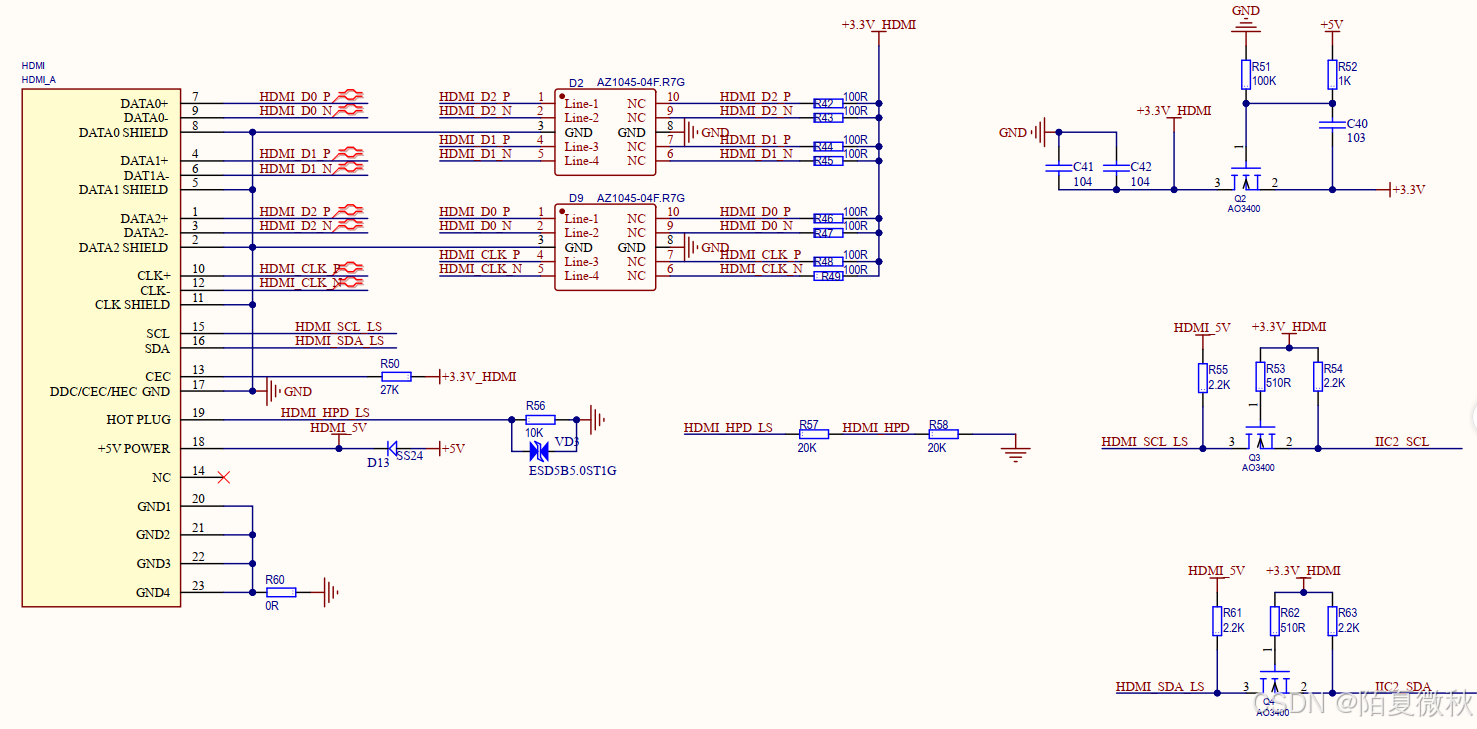

无专用驱动芯片。AZ1045-04F 瞬态抑制二极管(TVS), 用于保护高速数据接口。 AZ1045-04F 是一种独特的设计,包括 ESD 额定、超低容量转向二极管和箝位单元的独特设计,箝位单元是单个封装中的等效 TVS 二极管。在瞬态条件下,转向二极管将瞬态引导至内部 ESD 线路或接地线。
在HDMI(High-Definition Multimedia Interface)接口中,D0_P/N, D1_P/N, D2_P/N, CLK_P/N, SCL_LS, SDA_LS, HPD_LS等,它们的作用如下:
1. D0_P/N, D1_P/N, D2_P/N (Data Lines)
这些信号是用于传输视频和音频数据的线:
- D0_P/N, D1_P/N, D2_P/N:这几对信号是差分数据线,用于传输视频信号和其他数据信号(如音频、辅助数据等)。
- P 是正向信号(Positive),N 是负向信号(Negative),它们构成了差分信号对。
- 这些信号线传输的是编码过的视频数据流(例如 RGB 数据流)。在传统的 TMDS(Transition-Minimized Differential Signaling)传输方式中,数据是以高速差分信号的形式传输的,以降低噪声并提高数据传输的可靠性和带宽。
- D0、D1、D2 表示视频数据的不同位通道,它们一起传输图像信息,通常每个通道分别用于传输一个位数据。
2. CLK_P/N (Clock Lines)
- CLK_P/N:用于传输时钟信号,同样是差分信号对。
- CLK_P 是时钟信号的正向(Positive)部分,CLK_N 是时钟信号的负向(Negative)部分。
- 这些时钟信号与数据通道同步,确保数据能够在正确的时序下进行传输。时钟信号是HDMI数据传输的核心部分,确保在高速传输下,数据能够按照正确的顺序被接收和处理。
3. SCL_LS (Serial Clock Line for I2C)
- SCL_LS:I2C通信中的时钟线,SCL是Serial Clock Line的缩写,用于同步数据传输。
- 这条线用于HDMI中一些附加功能的数据传输。例如,它常常用于**EDID(Extended Display Identification Data)**协议中,来读取显示器的配置信息。
- SCL_LS线是低速I2C接口的一部分,通常用于设备间的配置和查询。
4. SDA_LS (Serial Data Line for I2C)
- SDA_LS:I2C通信中的数据线,SDA是Serial Data Line的缩写,用于传输数据。
- 与SCL_LS一起,这条线用于在HDMI设备(如显示器和源设备)之间交换控制和配置信息。
- 例如,源设备(如播放机)可以通过I2C协议查询或修改显示器的EDID信息,或者进行其他控制操作。
5. HPD_LS (Hot Plug Detect)
- HPD_LS:这是一个用于热插拔检测的信号线,通常是逻辑电平信号。
- 当显示器与源设备(如电视或计算机显示器)连接时,HPD信号用于检测设备是否插入。在热插拔时,HPD信号会在设备启动时变为高电平,通知源设备显示器已连接。
- 通过此信号,HDMI源设备知道显示器已连接,可以进行初始化和启动显示输出。
- 在没有显示器连接时,源设备可以根据HPD信号来判断是否要等待或重新尝试连接。
总结:
- D0_P/N, D1_P/N, D2_P/N:差分视频数据线,用于传输RGB视频数据。
- CLK_P/N:时钟信号线,用于同步视频和音频数据的传输。
- SCL_LS:I2C时钟线,用于低速数据传输和设备配置(如EDID读取)。
- SDA_LS:I2C数据线,用于低速数据传输和设备配置。
- HPD_LS:热插拔检测线,用于检测HDMI设备的插拔状态,通知源设备是否有显示器连接。
这些信号共同工作,确保HDMI接口能够稳定地传输视频、音频和其他控制信息,同时支持设备的动态连接和配置。

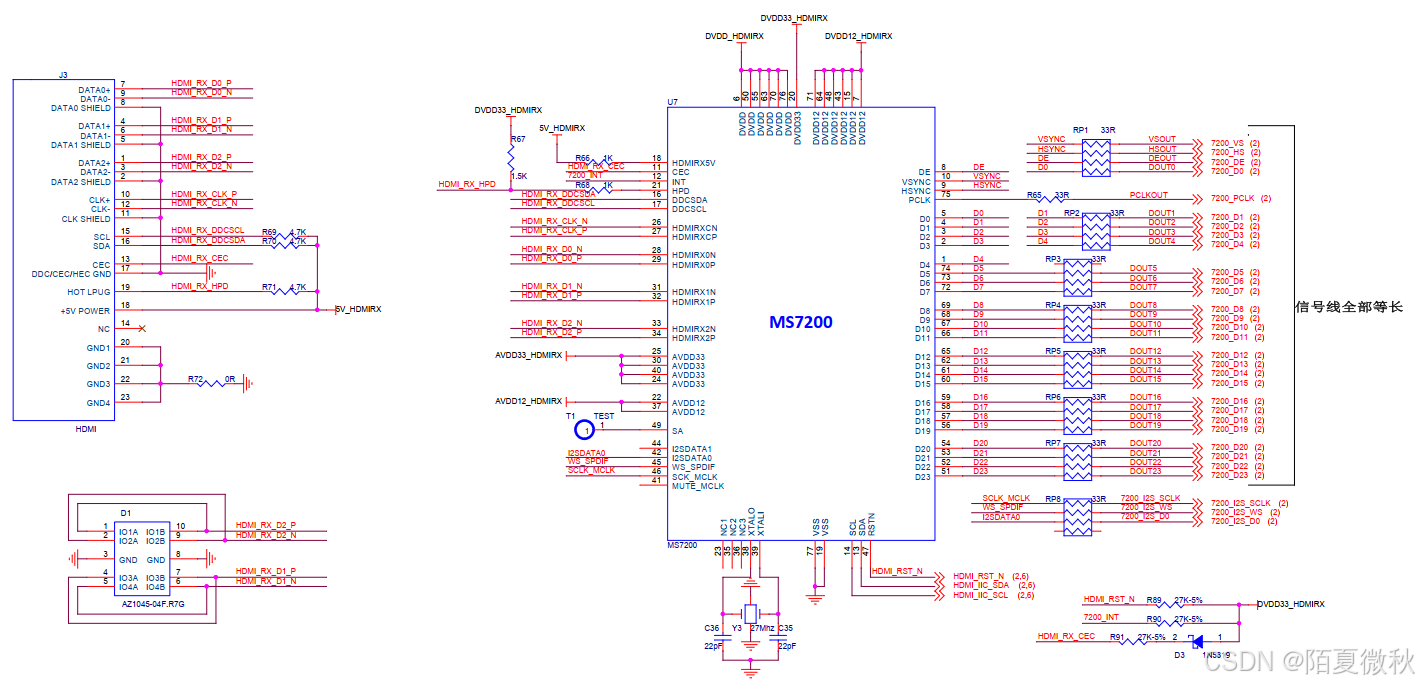

有时候会用RGB_HDMI的芯片,实现RGB的数据控制线转为HDMI。
二、PCIE
同样没有专用芯片。
在 PCIe(Peripheral Component Interconnect Express) 接口中,您提到的 TX, RX, PRSNT, CLK, RST 等信号具有重要作用,分别用于数据传输、连接状态检测、时钟同步等。下面是每个信号的详细解释:
1. TX (Transmit) 和 RX (Receive)
-
TX (Transmit):传输数据线,负责从PCIe设备发送数据。
- TX 通常是指向外部设备发送数据的方向。在PCIe链路中,每个通道都有独立的发送和接收信号对,用于数据传输。
- 在PCIe的发送端,TX线用于将数据从主机或控制器发送到PCIe设备。
-
RX (Receive):接收数据线,负责从PCIe设备接收数据。
- RX 用于从外部设备接收数据。当PCIe设备接收到主机发送的数据时,这些数据会通过RX信号返回。
这两组信号(TX和RX)通常是差分信号对,用于高频高速数据传输,以确保数据完整性和减少噪声。
2. PRSNT (Present)
- PRSNT:用于指示设备的连接状态。
- PRSNT 是插卡检测信号,通常用于检测PCIe插槽是否有设备插入。这是一个低电平有效信号,主板上的设备(如主控芯片或控制器)可以通过检测PRSNT信号来确认是否有设备插入到PCIe插槽。
- 当设备正确插入PCIe插槽时,PRSNT 信号会变为低电平,表示设备已插入并且准备好进行通信。
3. CLK (Clock)
- CLK:时钟信号,用于同步数据传输。
- CLK 是PCIe接口的时钟信号,负责为数据传输提供同步时序。PCIe系统通过差分时钟信号来同步发送和接收的数据流。时钟信号确保数据在正确的时间内被传送到正确的设备。
- 在高速数据传输中,时钟信号是至关重要的,因为它确保不同设备之间的数据同步,使得数据在正确的时序下进行传输。
4. RST (Reset)
- RST:复位信号,用于重置PCIe设备。
- RST 是复位信号,用于初始化和重置PCIe设备。它确保设备在启动时处于已知的初始状态,避免由于电源波动或其他错误导致的不正常工作。
- 当RST 线被拉低时,PCIe设备会进入复位状态,并且主机系统或其他外部设备会使用复位信号来重新初始化设备,准备进行后续的数据传输和通信。
总结:
- TX (Transmit):数据传输线,负责将数据从发送端发送到接收端。
- RX (Receive):数据接收线,负责从接收端接收数据。
- PRSNT (Present):插卡检测信号,指示设备是否插入PCIe插槽。
- CLK (Clock):时钟信号,提供同步时序以支持高速数据传输。
- RST (Reset):复位信号,用于重置设备并初始化其状态。
这些信号是PCIe接口的关键部分,确保数据能够正确、安全地传输,同时也帮助系统管理设备的连接和复位过程。

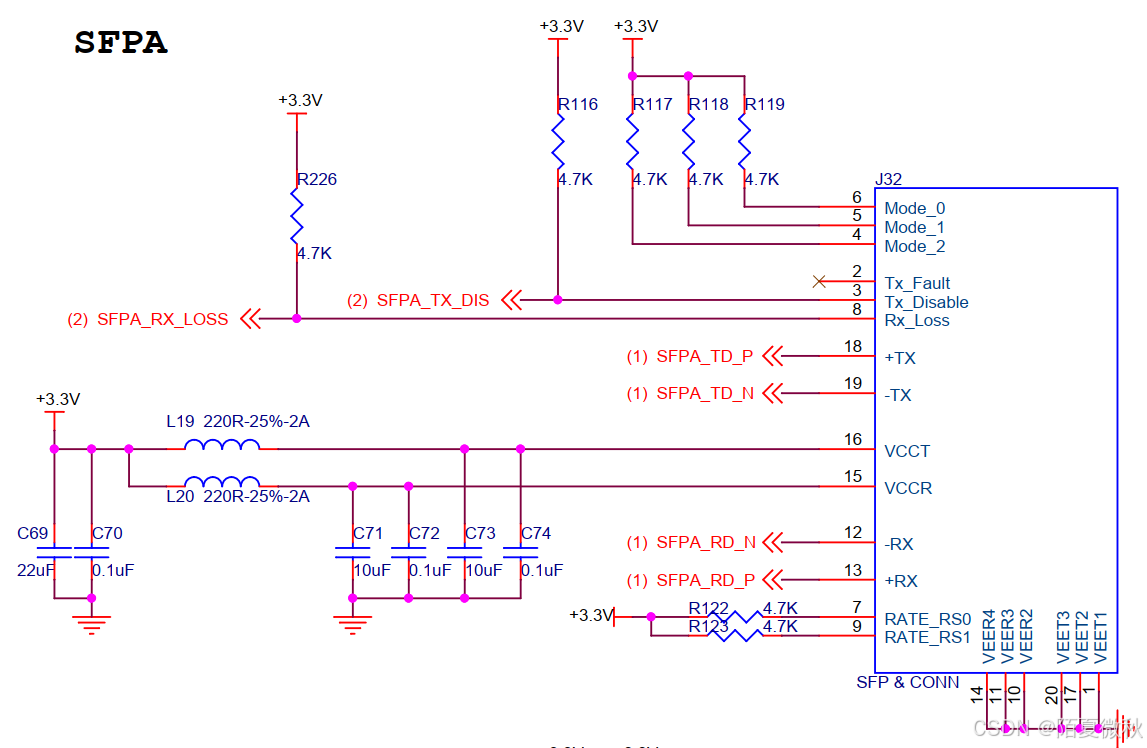

三、SFP
无专用芯片。
在**SFP(Small Form-factor Pluggable)**接口中,TX_DIS, RX_LOSS, TD_P/N, RD_P/N 主要与数据传输、接收信号、故障检测和状态监控有关。下面是每个信号的详细解释:
1. TX_DIS (Transmit Disable)
- TX_DIS:传输禁用信号。
- 作用:用于禁用或启用SFP模块的发送功能。通常,TX_DIS 是一个低电平有效的信号线。当该信号为低电平时,SFP模块会停止发送数据;当该信号为高电平时,SFP模块的发送功能会启用。
- 应用:在某些情况下,如果需要暂停或禁用SFP模块的传输(例如在测试、诊断或故障恢复时),可以通过驱动器或控制器控制TX_DIS信号。
2. RX_LOSS (Receive Loss of Signal)
- RX_LOSS:接收信号丢失信号。
- 作用:表示接收端是否检测到有效的信号。如果SFP模块没有收到信号,RX_LOSS信号会变为低电平(信号丢失)。如果接收端检测到信号,则RX_LOSS会保持高电平(信号正常)。
- 应用:此信号可以用于监测SFP模块的接收链路状态。如果接收链路丢失信号,系统可以采取相应的恢复措施,例如重新初始化连接或切换到备用路径。
3. TD_P/N (Transmit Differential Pair)
- TD_P/N:传输差分信号对(Transmit Data Pair)。
- 作用:这是SFP模块的发送数据线,由一对差分信号组成,用于将数据从SFP模块发送到网络中的另一设备(如交换机或路由器)。TD_P 是正向信号(Positive),TD_N 是负向信号(Negative),它们共同组成一个差分对,确保信号的可靠传输并降低电磁干扰(EMI)。
- 应用:这些信号通过差分方式传输数据,通常用于光纤或其他高速数据传输链路。
4. RD_P/N (Receive Differential Pair)
- RD_P/N:接收差分信号对(Receive Data Pair)。
- 作用:这是SFP模块的接收数据线,同样由一对差分信号组成,用于接收从网络设备(如交换机或路由器)传输过来的数据。RD_P 是正向信号(Positive),RD_N 是负向信号(Negative),它们组成差分信号对,确保高效且低干扰的数据接收。
- 应用:这些信号在接收端用于接收从远端设备发送的数据,并通过差分方式传输,确保数据的完整性和稳定性。
总结:
- TX_DIS:传输禁用信号,用于启用或禁用SFP模块的数据发送功能。
- RX_LOSS:接收信号丢失信号,用于指示是否丢失接收信号。
- TD_P/N:发送差分信号对,传输数据从SFP模块发送到另一设备。
- RD_P/N:接收差分信号对,接收数据从另一设备传输到SFP模块。
这些信号在SFP接口中协同工作,确保高速数据传输的可靠性、状态监控和故障检测,从而优化通信性能。

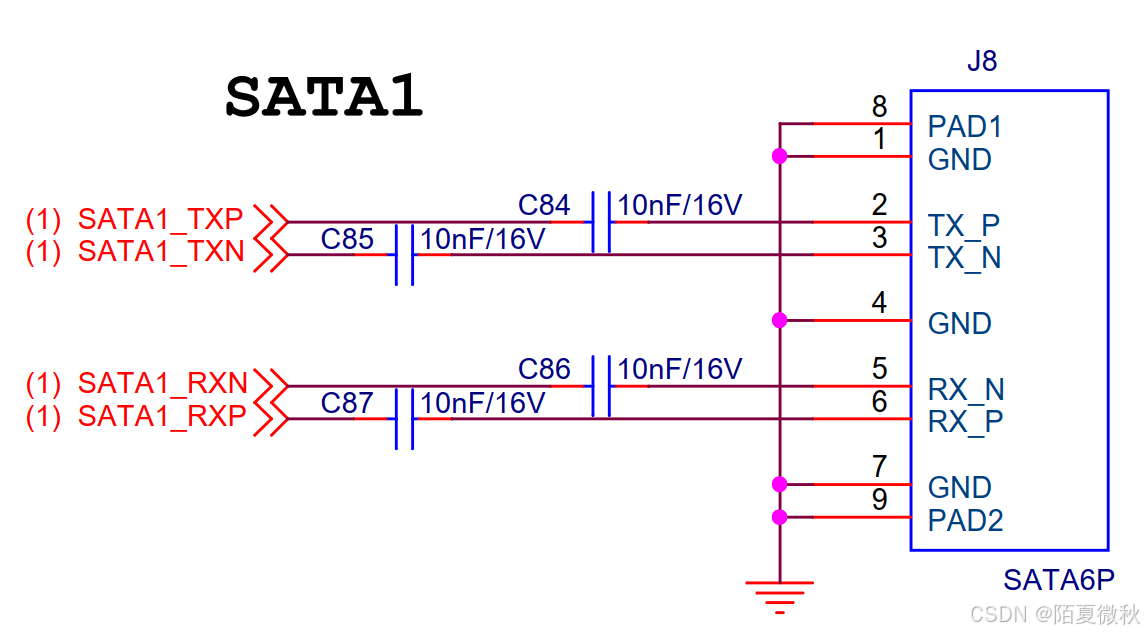

四、SATA
无专用芯片。
五、FMC

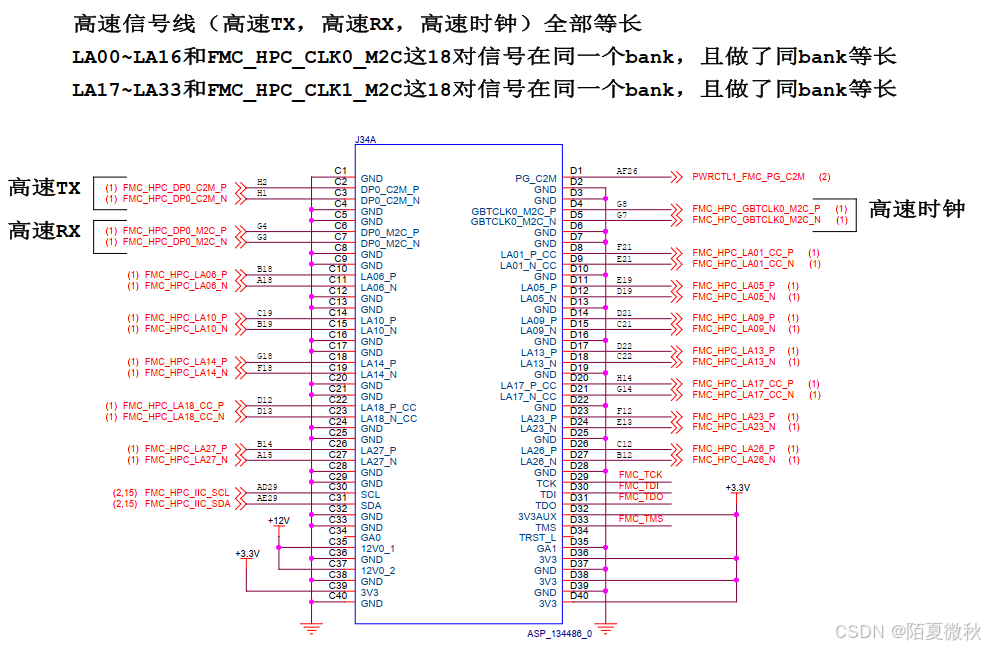

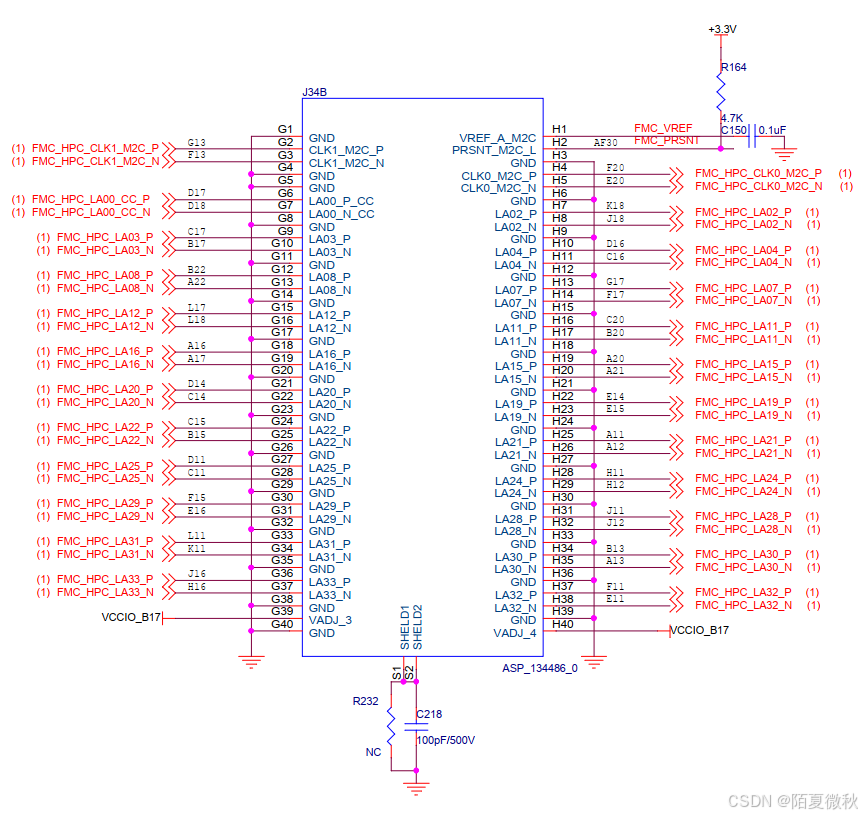

FMC 标准描述一个通用的模块,它是以一定范围的应用,环境和市场为目标的。 FMC 标准旨在为基础板(载卡)上的 FPGA 提供标准的夹层板(子卡)尺寸、连接器和模块接口。通过该方式将 I/O 接口与FPGA 分离,简化 I/O 接口模块设计,最大化载卡的重复利用率。 FMC( FPGA Mezzanine Card) FPGA中间层板卡,整个 FMC 模块由子板模块、载卡模块两部分构成。
子卡和载卡之间由连接器连接,子卡模块上连接器使用公座( male),载卡上连接器使用母座( female)。 FMC 标准到载卡提供两种 FPGA 的接口:一种是具有 160 个引脚的低引脚数(LPC)连接器;一种则是具有 400 个引脚的高引脚数(HPC)连接器。KU 底板板载一个 FMC 标准的高引脚数(HPC)连接器,可以用来接各种外设,非常方便。
详见资源文件:
FMC接口标准连接,包括接口类别、IO分配、BANK分配等资源-CSDN文库
