在计算机视觉领域，图像拼接是一项重要且实用的技术，它能将多幅存在重叠区域的图像融合成一幅宽视角的完整图像，广泛应用于全景摄影、遥感图像处理等场景。本文将详细介绍如何使用 Python 结合 OpenCV 库，通过 SIFT 特征检测与匹配、透视变换等核心步骤，实现两张图像的自动拼接，并在正文中明确标注各步骤对应的 OpenCV API 及参数含义。
一、核心技术原理与对应 API 解析
图像拼接的核心流程可拆解为 “特征提取→特征匹配→透视变换→图像融合” 四个步骤，每个步骤均依赖 OpenCV 的关键 API 实现，以下详细说明原理与 API 的对应关系。
1.1 SIFT 特征检测与描述（尺度不变特征提取）
SIFT（Scale-Invariant Feature Transform）是一种能在不同尺度、旋转、光照条件下稳定提取图像特征的算法，其核心是通过检测图像中的 “稳定特征点” 并生成 “特征描述符”，为后续匹配提供依据。在 OpenCV 中，SIFT 的实现依赖以下 API：
1.1.1 灰度图转换：cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
- 功能：将彩色图像（BGR 格式，OpenCV 默认读取格式）转换为灰度图。SIFT 算法仅需在灰度图上提取特征，可减少计算量并避免色彩干扰。
- 参数说明：
image：输入的彩色图像（NumPy 数组格式）；cv2.COLOR_BGR2GRAY：颜色空间转换标志，指定从 BGR 彩色空间转为灰度空间。
1.1.2 SIFT 检测器初始化：cv2.SIFT_create()
- 功能：创建 SIFT 特征检测器实例，用于后续的特征点检测与描述符计算。
- 注意事项：OpenCV 4.x 版本中，SIFT 功能移至
opencv-contrib-python库，需安装该库（pip install opencv-contrib-python）才能使用，避免因专利问题导致的 API 调用失败。
1.1.3 特征点检测与描述符计算：sift.detectAndCompute(gray, None)
- 功能：一次性完成 “特征点检测” 和 “特征描述符计算”，是 SIFT 流程的核心 API。
- 参数说明：
gray：输入的灰度图像；None：掩模（mask）参数，设为None表示对全图进行特征检测，若需指定感兴趣区域（ROI），可传入与图像尺寸一致的二值掩模。
- 返回值：
kps：特征点对象列表，每个对象包含特征点的坐标（kp.pt）、尺度（kp.size）、方向（kp.angle）等信息；des：128 维特征描述符矩阵，形状为(特征点数量, 128)，用于描述每个特征点的局部纹理信息，是特征匹配的核心依据。
1.1.4 特征点坐标格式转换：np.float32([kp.pt for kp in kps])
- 功能：将
kps对象中的坐标（kp.pt，元组格式）转换为 NumPy 浮点数数组，便于后续透视变换时的矩阵计算（OpenCV 数值计算需 NumPy 数组格式）。
1.2 特征匹配与筛选（BFMatcher+KNN 策略）
特征匹配的目的是找到两张图像中 “语义相同” 的特征点（如同一物体的边缘、角点），但原始匹配结果中会存在错误匹配，需通过筛选策略保留优质匹配对。该步骤依赖的 API 如下：
1.2.1 暴力匹配器初始化：cv2.BFMatcher()
- 功能：创建暴力匹配器（Brute-Force Matcher）实例，原理是 “对查询图像的每个特征描述符，遍历训练图像的所有描述符，计算欧式距离并找到最相似的匹配”。
- 适用场景：适用于特征点数量较少的场景（如本文两张图像拼接），若需处理大量特征点（如多图全景拼接），可替换为
cv2.FlannBasedMatcher（更快的近邻匹配算法）。
1.2.2 KNN 匹配：matcher.knnMatch(desB, desA, k=2)
- 功能：采用 K 近邻（K-Nearest Neighbor）策略进行匹配，为每个查询特征点返回前 K 个最相似的训练特征点，本文设
k=2（获取每个特征点的 “最近匹配” 和 “次近匹配”）。 - 参数说明：
desB：查询图像（待拼接图像，如本文的imageB）的特征描述符；desA：训练图像（目标图像，如本文的imageA）的特征描述符；k=2：指定返回的近邻数量，固定为 2 以执行后续的 “距离比值筛选”。
- 返回值：
rawMatches，每个元素是包含k个匹配对象的列表，匹配对象包含distance（欧式距离，越小表示匹配越优）、queryIdx（查询描述符的索引）、trainIdx（训练描述符的索引）。
1.2.3 优质匹配对筛选：距离比值法
- 筛选逻辑：对每个
k=2的匹配结果，若 “最近匹配距离” 与 “次近匹配距离” 的比值小于阈值（本文设为 0.65），则保留该匹配对。该策略的核心是 “优质匹配的最近距离应远小于次近距离”，可有效剔除错误匹配。 - 无单独 API：通过 Python 循环实现，核心代码逻辑为：
python
运行
if len(m) == 2 and m[0].distance < 0.65 * m[1].distance:good.append(m) # 保留优质匹配对
1.2.4 匹配结果可视化：cv2.drawMatchesKnn(imageB, kpsB, imageA, kpsA, good, None, flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
- 功能：绘制优质匹配对的可视化结果，直观展示两张图像的特征对应关系。
- 参数说明：
imageB/imageA：查询图像与训练图像；kpsB/kpsA：两张图像的特征点对象列表；good：筛选后的优质匹配对列表；None：输出图像，设为None表示由 API 自动创建；flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS：绘制标志，指定 “显示特征点的大小、方向”，而非仅绘制匹配线，便于观察特征点的细节。
1.3 透视变换（Homography）：统一图像视角
透视变换用于将待拼接图像（imageB）从其原始视角 “映射” 到目标图像（imageA）的视角，实现两张图像的坐标系统一，是拼接的核心步骤。该步骤依赖的 API 如下：
1.3.1 透视变换矩阵计算：cv2.findHomography(ptsB, ptsA, cv2.RANSAC, 10)
- 功能：计算两个平面（
imageB和imageA的匹配点平面）之间的透视变换矩阵H（3×3 矩阵），并通过 RANSAC 算法剔除错误匹配点（外点），保证矩阵的鲁棒性。 - 参数说明：
ptsB：查询图像（imageB）的匹配点坐标数组（浮点数格式，需通过matches索引从kps_floatB中提取）；ptsA：训练图像（imageA）的匹配点坐标数组（同理从kps_floatA中提取）；cv2.RANSAC：鲁棒估计方法，通过随机采样和内点计数，剔除外点（错误匹配点）的干扰；10：重投影误差阈值，仅在method=cv2.RANSAC时生效。若匹配点经过H变换后的 “重投影位置” 与实际位置的距离超过 10，则视为外点。
- 返回值：
H：3×3 的透视变换矩阵，后续通过该矩阵将imageB映射到imageA的坐标系；mask：内点掩模数组（0 表示外点，1 表示内点），可用于后续分析匹配质量。
1.3.2 执行透视变换：cv2.warpPerspective(imageB, H, (imageB.shape[1] + imageA.shape[1], imageB.shape[0]))
- 功能：根据透视变换矩阵
H，将待拼接图像imageB转换为与imageA视角一致的图像，为最终拼接做准备。 - 参数说明：
imageB：待变换的图像；H：之前计算的透视变换矩阵；(imageB.shape[1] + imageA.shape[1], imageB.shape[0])：输出图像的尺寸。本文设宽度为 “两张图像宽度之和”（确保imageB变换后不被裁剪），高度与imageB一致（若两张图像高度差异大，需先通过cv2.resize()统一高度）。
1.4 图像融合与保存
1.4.1 图像拼接融合
- 核心逻辑：将目标图像
imageA直接覆盖到 “imageB透视变换后的图像（result）” 的左上角区域，实现重叠区域的初步融合。核心代码为：python
运行

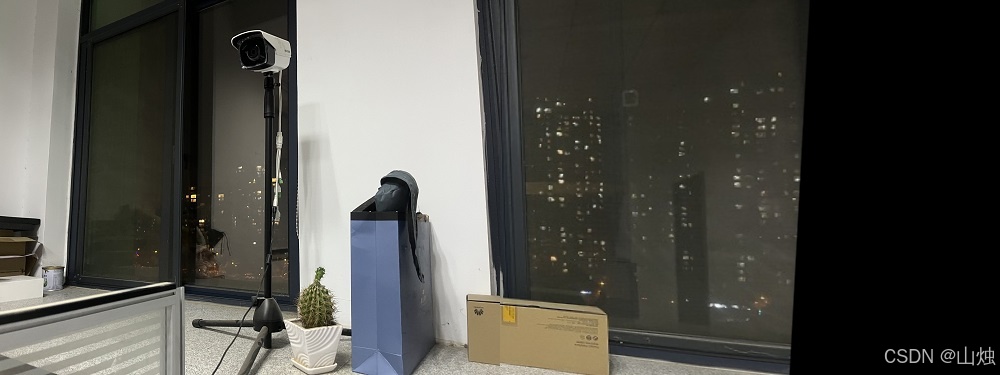

result[0:imageA.shape[0], 0:imageA.shape[1]] = imageA - 原理：
result是imageB变换后的图像，其左上角区域与imageA的重叠部分会被imageA覆盖，非重叠部分保留imageB的内容，从而形成完整的拼接图像。若需优化重叠区域过渡效果，可后续通过cv2.addWeighted()实现加权融合（避免拼接痕迹）。
1.4.2 图像保存：cv2.imwrite('stitched_result.jpg', result)
- 功能：将拼接后的图像保存到本地文件，支持 jpg、png 等常见格式。
- 参数说明：
'stitched_result.jpg'：保存的文件名（可指定路径，如'./output/result.jpg'）；result：待保存的拼接图像数组。
二、完整代码实现
以下是整合上述原理的完整代码，代码中保留关键注释，便于结合前文 API 解析理解：
import cv2
import numpy as np
import sysdef cv_show(name, img):"""自定义图像显示函数：简化OpenCV图像显示流程"""cv2.imshow(name, img)cv2.waitKey(0)cv2.destroyAllWindows() # 关闭窗口，避免内存残留def detectAndDescribe(image):"""封装SIFT特征提取：返回特征点对象、坐标数组、描述符"""# 1. 彩色图转灰度图（SIFT需灰度图输入）gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)# 2. 初始化SIFT检测器sift = cv2.SIFT_create()# 3. 检测特征点并计算描述符(kps, des) = sift.detectAndCompute(gray, None)# 4. 特征点坐标转为NumPy浮点数数组kps_float = np.float32([kp.pt for kp in kps])return (kps, kps_float, des)if __name__ == "__main__":# 1. 读取待拼接图像（需确保路径正确）imageA = cv2.imread("1.jpg") # 目标图像（拼接后左半部分）imageB = cv2.imread("2.jpg") # 待拼接图像（拼接后右半部分）# 检查图像是否成功读取if imageA is None or imageB is None:print("Error：无法读取图像，请检查路径！")sys.exit()# 显示原始图像cv_show('Original Image A', imageA)cv_show('Original Image B', imageB)# 2. 提取两张图像的SIFT特征(kpsA, kps_floatA, desA) = detectAndDescribe(imageA)(kpsB, kps_floatB, desB) = detectAndDescribe(imageB)# 3. 特征匹配与筛选matcher = cv2.BFMatcher() # 初始化暴力匹配器rawMatches = matcher.knnMatch(desB, desA, k=2) # KNN匹配（k=2）# 筛选优质匹配对（距离比值法）good = []matches = []for m in rawMatches:if len(m) == 2 and m[0].distance < 0.65 * m[1].distance:good.append(m)matches.append((m[0].queryIdx, m[0].trainIdx)) # 记录匹配点索引# 输出匹配结果并可视化print(f"优质匹配对数量：{len(good)}")vis_matches = cv2.drawMatchesKnn(imageB, kpsB, imageA, kpsA, good, None,flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)cv_show('Keypoint Matches', vis_matches)# 4. 计算透视变换矩阵（需至少4对匹配点）if len(matches) > 4:# 提取匹配点坐标ptsA = np.float32([kps_floatA[i] for (_, i) in matches])ptsB = np.float32([kps_floatB[i] for (i, _) in matches])# 计算H矩阵（RANSAC剔除外点）(H, mask) = cv2.findHomography(ptsB, ptsA, cv2.RANSAC, 10)print(f"透视变换矩阵H:\n{H}")else:print("Error：匹配点不足4个，无法拼接！")sys.exit()# 5. 执行透视变换（将imageB映射到imageA视角）result_size = (imageB.shape[1] + imageA.shape[1], imageB.shape[0])result = cv2.warpPerspective(imageB, H, result_size)cv_show('Transformed Image B', result)# 6. 拼接图像（将imageA覆盖到result左上角）result[0:imageA.shape[0], 0:imageA.shape[1]] = imageA# 7. 显示并保存最终结果cv_show('Final Stitched Image', result)cv2.imwrite('stitched_result.jpg', result)print("拼接完成！结果已保存为 stitched_result.jpg")
三、关键参数调优与常见问题解决
3.1 核心参数调优建议
| 参数类型 | 默认值 | 调优场景与方法 |
|---|---|---|
| 匹配阈值（距离比值） | 0.65 | 匹配对过少→降低至 0.7；错误匹配多→提高至 0.6 |
| RANSAC 重投影误差阈值 | 10 | 拼接错位→减小至 5~8；匹配点过少→增大至 12~15 |
| 输出图像尺寸 | 宽求和 | 图像高度差异大→先通过cv2.resize(image, (new_w, new_h))统一两张图像高度 |
3.2 常见问题与解决方案
-
问题 1：SIFT API 调用失败
原因：未安装opencv-contrib-python，或 OpenCV 版本过低。
解决：执行pip uninstall opencv-python后，重新安装pip install opencv-contrib-python。 -
问题 2：图像无法读取
原因：路径错误（如中文路径、相对路径与代码文件不同目录），或图像损坏。
解决：使用绝对路径（如"C:/images/1.jpg"），或检查图像格式（确保为 jpg/png）。 -
问题 3：拼接结果错位严重
原因：透视变换矩阵不准确，可能是外点过多或重投影误差阈值设置不当。
解决：降低匹配阈值以增加优质匹配对，或调整 RANSAC 重投影误差阈值（如从 10 改为 8）。
