矿用本安三电车变频器绝缘监测

在煤矿生产中，矿用本安三电车作为井下物料运输与人员转运的核心设备，其运行稳定性直接关系到矿井生产效率与作业安全。而变频器作为三电车的动力控制中枢，负责调节电机转速、优化能耗，在高湿、多尘、富含瓦斯的井下环境中，其绝缘性能的优劣更是设备安全运行的关键。绝缘检测能实时监测变频器绕组、电缆及接线端子的绝缘状态，及时发现因老化、受潮或机械损伤导致的绝缘劣化，避免漏电引发电火花，从而杜绝瓦斯爆炸等恶性事故，同时防止绝缘失效造成的设备停机，保障运输系统连续运转，是矿井电气安全防护体系的重要环节。

传统人工检测方式存在诸多弊端。人工检测需定期停机操作，中断正常生产流程，影响矿井运输效率；检测过程依赖人工携带仪器逐点排查，在狭窄巷道中作业难度大，且受检测人员经验影响，数据准确性波动大，易出现漏检、误判。此外，人工检测多为周期性进行，难以捕捉绝缘状态的突发性变化，无法实现实时预警，往往在故障发生后才被动处理，增加了设备损坏与安全事故的风险。同时，井下复杂环境还可能对检测人员的人身安全构成威胁，不符合现代化矿井的安全管理要求。

乾博电子的QB800 绝缘监测仪搭配 IEX3000-1200 耦合器，相较传统人工检测优势更为突出。传统人工检测依赖周期性停机，难以及时捕捉绝缘突发劣化，在狭窄巷道逐点排查不仅中断生产、耗时久，还受人员经验影响导致误差超 ±10%，尤其在高压场景下操作风险极高。而 QB800 通过低频脉冲方波注入法实现 24 小时在线监测，配合 IEX3000-1200 耦合器适合4800伏以下交直流电网，覆盖交直流混合电网及变频器负载，无需频繁停机即可完成全场景检测。其自动化测量将误差控制在 ±20% 以内，支持远程操作减少入井频次，本质安全设计规避电火花风险，两组独立继电器报警与 RS485 通信能快速定位故障。同时，屏蔽设计与宽温特性适配矿井复杂环境，带背光 LCD 屏与故障安全存储器便于数据追溯，大幅提升检测效能与安全性，而人工检测在高压适配、环境适应及数据管理上均显劣势。

QB800型绝缘监测仪原理：

QB800 型绝缘监测仪采用低频脉冲方波注入法可以可靠地、准确地监视交

流、直流、交直流混合 IT 系统 （不接地系统）对地的绝缘阻值。由于各种应用、系统类型、操作条件、变速驱动器的应用，高系统泄漏电容等，测量技术必须能够满足不同的要求，以确保优化响应时间和相对不确定性。可以从设置菜单中选择的不同的测量条件，允许对特殊应用测量技术的优化适应。

在操作期间，绝缘监视仪不间断地监视整个 IT 系统的绝缘阻值，当该值

低于预先设定的响应值时触发报警。必须把设备连接在 IT 系统（不接地系统）

和 PE 线之间才能得到测量值。通过微控制器来记录和测量叠加在系统上的 uA

范围的测量值。响应测量时间取决于的测量要求，系统泄露电容，绝缘电阻和

可能的系统相关的干扰。响应值和其他参数设置使用调试向导或通过使用该设备的按钮和高分辨率的图形液晶显示不同的设置菜单。选定的设置被存储在稳定的故障安全存储器中。设置菜单可以选择不同的参数并在显示器上显示消息。为确保连接监视的正常运作，必须将绝缘监测仪连接到适当的端子。

设备主要功能：

Ø 1、适用于 AC 800V 和 DC1000V 以下未接地系统，匹配耦合器后能扩大

电压适用范围。

Ø2、两组独立继电器报警输出/继电器加模拟量变送输出，可自由组合。

Ø3、内部/外部测试、复位功能。

Ø4、多类型、宽范围控制电源输入。

Ø5、人性化简易操作界面，可显示各种参数和系统泄露电容。

Ø6、DIN 导轨安装方式。

Ø7、带背光的 LCD 屏显示。

Ø8、RS-485 接口与之上的 Modbus 协议。

Ø9、带模拟电流输出 4-20mA。（模拟电压可选择定制）

Ø10、工作使能功能。

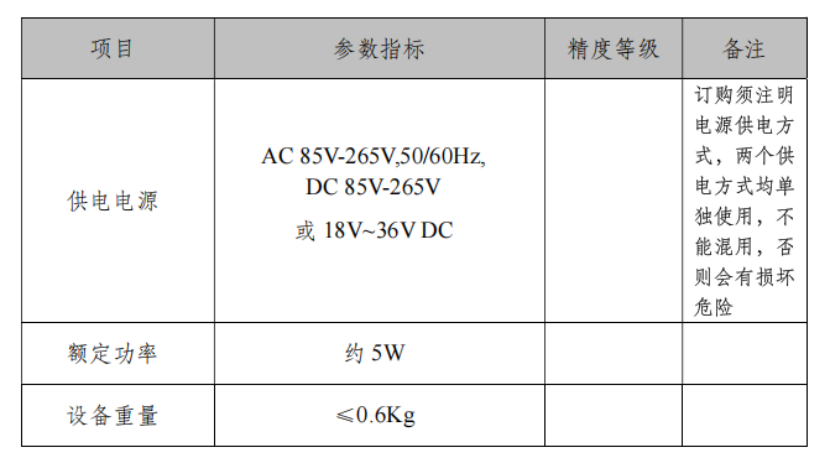

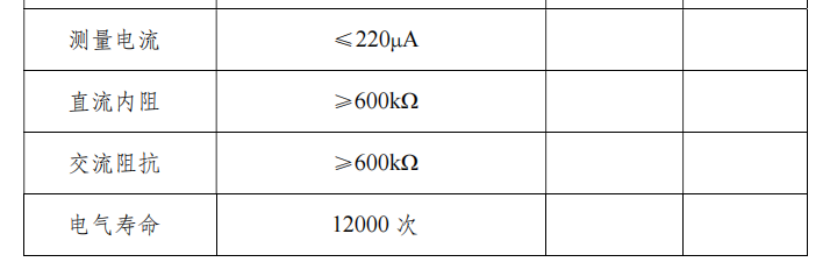

主要技术参数：
