微硕MOS管WSF12N15助力汽车电动转向系统

随着汽车电子化程度不断提升，电动助力转向系统（EPS）作为关键驾驶辅助设备，其对功率器件的性能要求日益严格。微硕WINSOK推出的N沟道高性能MOS管WSF12N15凭借优异的耐压能力与低导通特性，成为提升EPS系统效能与可靠性的核心元件。

一、汽车EPS系统发展需求

2025年全球电动转向市场规模预计突破280亿美元，中国作为主要生产和消费市场，年复合增长率达14%，核心驱动因素包括：

1、新能源汽车销量增长带动EPS渗透率提升，2024年中国新能源车EPS装配率超95%；

2、智能驾驶需求推动EPS与ADAS系统深度融合，支持车道保持、自动泊车等功能；

3、整车厂对EPS系统的能耗控制要求提升，需采用高效功率器件降低系统损耗。

EPS技术演进趋势：

• ​

  高精度扭矩控制：采用无刷电机与双MCU架构，要求功率器件支持高频PWM调制；

•

  功能安全等级提升：需满足ISO 26262 ASIL-C等级要求，保障转向系统冗余备份；

•

  轻量化与集成化：模块化设计推动功率器件向高密度封装发展。

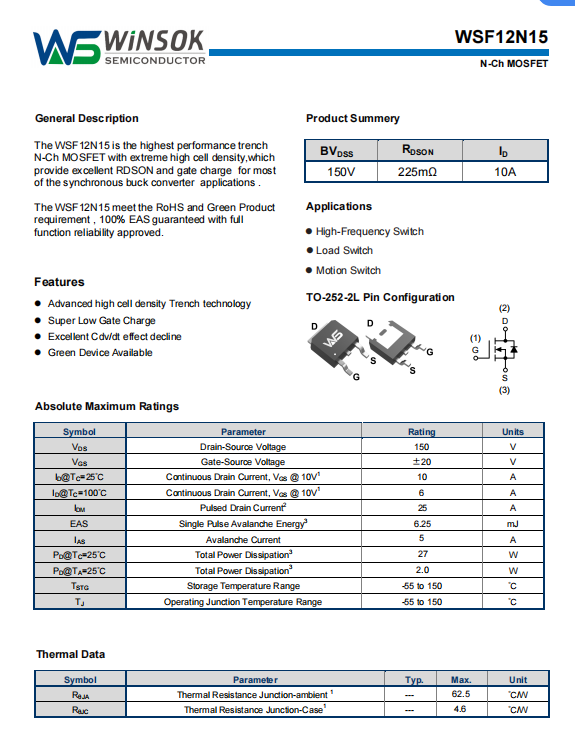

二、WSF12N15关键特性

高耐压能力：150V Drain-Source电压（BVDSS），有效应对EPS电机反电动势冲击。

低导通损耗：225mΩ典型导通电阻（VGS=10V时），降低系统工作温升。

强电流驱动：10A连续导通电流，支持EPS电机瞬时峰值负载需求。

优化开关性能：15nC低栅极电荷（Qg），适配20kHz高频PWM控制电路。

可靠性保障：通过100% EAS测试，工作温度范围-55℃至150℃，满足车规级AEC-Q101认证。

三、在EPS系统中的应用优势

1、提升控制精度

WSF12N15的快速开关特性（Tr=8ns, Tf=10ns）支持MCU输出的高频PWM信号精确驱动电机，减少扭矩波动。其优异的dV/dt抗噪能力抑制电磁干扰，确保传感器信号采集稳定性。

2、增强系统可靠性

内置源极-漏极二极管（VSD≤1.3V）提供电机能量回灌保护，配合±20V栅极耐压设计，避免因电压浪涌导致器件失效。建议搭配4层PCB板与2OZ铜厚设计，确保热阻（RθJC≤4.6℃/W）满足长期连续工作需求。

3、空间适配性

TO-252-2L封装（尺寸6.5×6.0mm）适用于EPS控制模块的紧凑布局，支持自动化贴装工艺。

四、典型应用方案

在EPS无刷电机驱动桥电路中，采用3组WSF12N15构成三相逆变器：

•

  待机功耗＜1μA（IDSS），满足整车低功耗要求；

•

  支持6A@100℃持续工作电流，保障高温环境下的转向助力性能；

•

  通过单脉冲雪崩能量测试（EAS=6.25mJ），增强系统抗瞬态过压能力。

五、结论

WSF12N15凭借高耐压、低导通电阻与强鲁棒性特性，为电动助力转向系统提供了高效可靠的功率解决方案。其适配高频控制、支持紧凑设计及满足车规级要求的优势，助力EPS系统向更高安全性、更低能耗方向发展，推动汽车电动化技术迭代升级。
