轨道交通绝缘监测—轨道交通安全的隐形防线

news 2025/9/16 6:28:49

轨道交通绝缘监测作为保障行车安全的核心环节，正面临多重技术与环境挑战。复杂运营环境是首要痛点，隧道内高湿度（月均湿度达95%）会增大钢轨表面电导率，雾气中的盐分更会加速扣件绝缘性能下降，导致过渡电阻骤减，而电磁谐波与瞬态过电压常造成监测信号失真。传统监测技术局限显著，电桥法在多支路并联场景下易误判，叠加供电结构设计缺陷，会引发大量无效告警，某案例中因双路电源错误并联，导致故障排查耗时倍增。人工巡检模式效率低下，30公里线路的故障排查需投入大量人力，瞬时短路等隐蔽故障常需多次巡视才能发现，且测距误差可达200米以上。系统兼容性与智能化不足加剧困境，不同厂商设备通信协议差异形成数据孤岛，老旧线路改造中数据格式不兼容问题突出，现有装置缺乏绝缘劣化趋势预测能力，85%的监测数据未被深度分析。这些痛点叠加导致维护成本高昂，且难以及时预警潜在风险，对运营安全构成持续威胁。

在轨道交通领域，电力系统的稳定运行直接关系到列车调度、行车安全乃至乘客生命安全。轨道交通控制电源多采用IT（中性点不接地电网）系统，虽能在单一接地故障时维持低故障电流，但二次故障可能引发断路器跳闸，导致运营中断甚至安全事故。根据国家标准，IT系统必须配备绝缘监测仪，其核心作用是实时捕捉初始绝缘故障，通过声光报警提醒运维人员及时处理，从源头避免故障扩大。对于长距离电缆铺设、设备密集的轨道交通场景，绝缘监测仪更是保障电力系统持续可靠运行的第一道防线，是轨道交通安全体系中不可或缺的关键设备。

QB600-RW绝缘监测仪采用低频交流注入法，可精准监测交流、直流及交直流混合IT系统的对地绝缘阻值。其工作原理是将设备连接于IT系统与PE线之间，通过微控制器实时记录并测量叠加在系统上的微安（uA）级电流信号，结合系统参数计算绝缘电阻。当绝缘电阻低于预设报警值时，设备触发报警。响应时间受测量要求、系统泄漏电容、绝缘电阻及干扰因素影响，且支持响应延迟调节。同时，设备能测量并显示系统泄漏电容，通过内置算法过滤干扰信号，确保在复杂电气环境中仍能稳定输出测量结果，为绝缘状态评估提供可靠数据支撑。

针对轨道交通长距离电缆负载、分布电容大等特殊工况，QB600-RW配备了定制化监测方案。其支持测量过滤次数（1-10次可设置），能有效规避变频器启动、支路投切等场景下的测量波动，防止误报警；绝缘警报延迟功能（0-9999秒可调）可过滤新设备接入时的瞬时错误信号，适应恶劣电气环境。此外，设备能精准测量并显示泄漏电容（≤200μF），匹配轨道交通大电容负载特性，通过优化测量技术适配特殊工况，确保在复杂场景下仍能保持监测精度与稳定性。

作为轨道交通电力系统的“守护者”，QB600-RW绝缘监测仪以全时在线监测为核心，为轨道交通IT系统构筑起动态防护网。其实时追踪绝缘电阻与泄漏电容变化，在故障萌芽阶段及时预警，避免二次故障发生；支持Modbus RS-485通讯，便于接入轨道交通监控系统实现远程运维；DIN导轨安装、宽范围电源输入等设计，适配轨道交通设备密集、环境复杂的特点。从地铁到轻轨，从控制中心到车载系统，该设备以精准监测、可靠报警、智能适配的特性，持续为轨道交通电力系统保驾护航，成为保障千万乘客安全出行的隐形卫士。

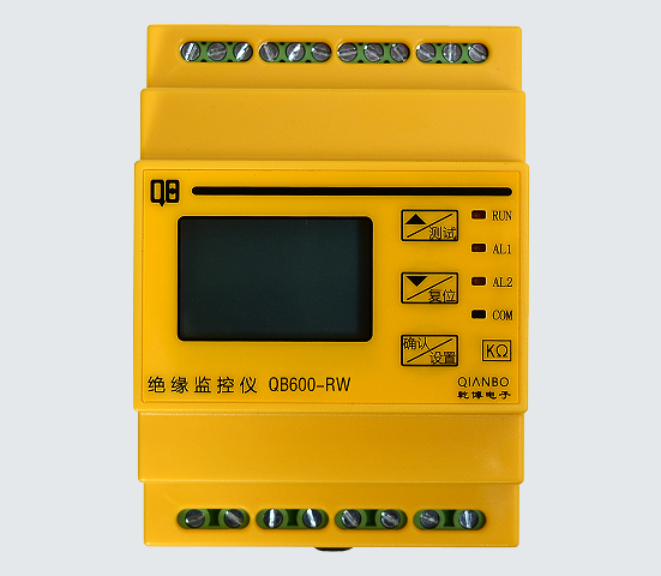

产品介绍：QB600-RW绝缘监测仪

设备设计原理

QB600-RW型绝缘监测仪采用低频交流注入法可以可靠地、准确地监视交流、直流、交直流混合IT 系统（不接地系统）对地的绝缘阻值。可以从设置菜单中选择的不同的测量条件，允许对特殊应用测量技术的优化适应。

在操作期间，绝缘监视仪不间断地监视整个IT 系统的绝缘阻值，当该值低于预先设定的响应值时，时触发报警。必须把设备连接在IT系统（不接地系统）和PE 线之间才能得到测量值。通过微控制器来记录和测量叠加在系统上的uA范围的测量值。响应测量时间取决于的测量要求，系统泄露电容，绝缘电阻和可能的系统相关的干扰。
