光谱相机在半导体缺陷检测中的应用
光谱相机在半导体缺陷检测中凭借其高分辨率、多波段分析和非接触式成像优势，已成为先进制程中不可或缺的工具。以下是具体应用场景、技术实现及典型案例：
1. 核心应用场景
(1) 晶圆表面缺陷检测
检测目标：颗粒污染、划痕、残留光刻胶、金属污染等。
技术方案：
紫外-可见光谱（200-800nm）：识别有机残留（如光刻胶在248nm/193nm处吸收峰）。
短波红外（SWIR, 1000-1700nm）：穿透硅片检测亚表面缺陷（如微裂纹、晶体位错）。
案例：
台积电5nm制程：采用KLA-Tencor Surfscan SP7系列光谱检测系统，缺陷检测灵敏度达18nm，误报率<0.1%。
三星3D NAND：使用Nanometrics Hyperion II光谱椭偏仪，多层堆叠结构中缺陷定位精度±5nm。
(2) 薄膜厚度与成分分析
检测目标：SiO₂/SiN薄膜厚度不均、成分偏移。
技术方案：
光谱椭偏仪（250-1700nm）：通过偏振光干涉反演膜厚（精度±0.1nm）。
拉曼光谱：识别应力引起的晶格振动峰偏移（如Si峰520cm⁻¹处展宽）。
案例：
英特尔EUV光刻胶监控：应用Horiba LabRAM HR Evolution拉曼光谱仪，实时反馈光刻胶固化程度。
(3) 封装缺陷检测
检测目标：焊点虚焊、引线键合偏移、封装分层。
技术方案：
中红外（3-5μm）：检测环氧树脂固化状态（C-H键吸收峰2930cm⁻¹）。
高光谱X射线成像：结合X射线透视与光谱分析（如日立FT-IR显微镜）。
案例：
ASE封测厂：采用Thermo Fisher Nicolet iN10 MX红外显微镜，BGA焊点空洞检出率>99%。
2. 关键技术突破
(1) 超分辨率光谱成像
技术：计算超分辨（如压缩感知）将空间分辨率提升至光学衍射极限以下。
案例：ASML HMI eScan1000电子束检测系统集成光谱模块，实现7nm节点缺陷分类。
(2) 实时在线检测
技术：
快照式高光谱（如Cubert Ultris X20）：帧率100fps，适配产线节奏。
GPU加速算法：NVIDIA CUDA实现缺陷分类<10ms/帧。
案例：应用材料VeritySEM 10系统，在线检测吞吐量达200片/小时。
(3) 多模态数据融合
技术：结合SEM（形貌）、EDS（元素）与光谱数据，构建3D缺陷模型。
案例：蔡司MultiSEM 505系统集成拉曼光谱，实现FinFET结构全参数分析。

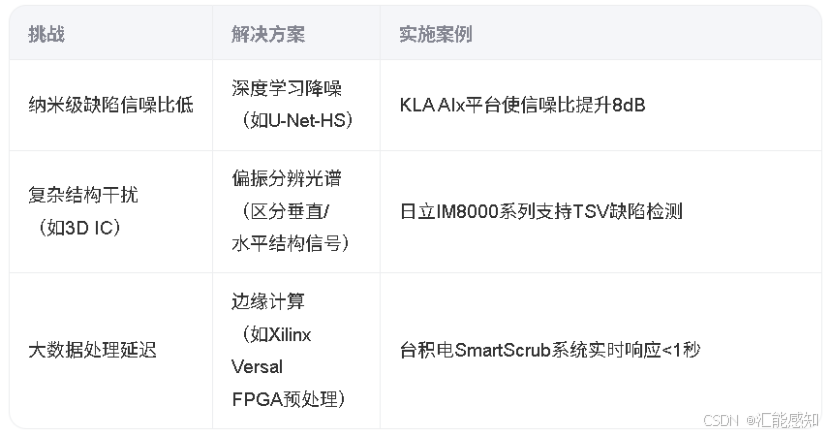

3. 行业挑战与解决方案
