PADS查看板子Pins数

方法1：使用Layout查看

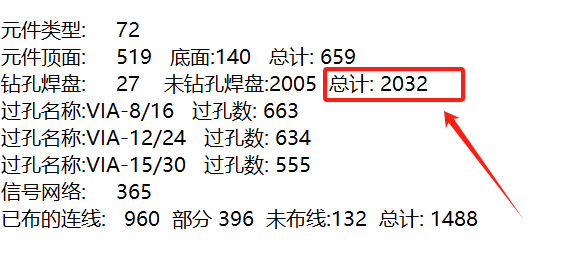

打开PCB文件，点击文件→报告→统计数据→点击应用

通过这种方法可以查看PCB板内焊盘数量、过孔数量、元件类型等信息。

方法2：使用Logic软件查看

使用Logic软件需要做一个脚本来统计数量。

1.打开原理图文件，点击工具→基本脚本→基本脚本

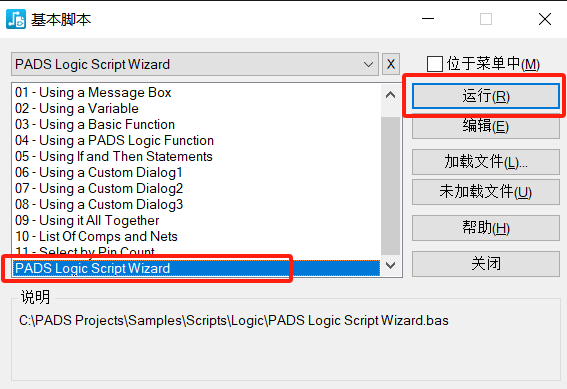

2.执行下面两步

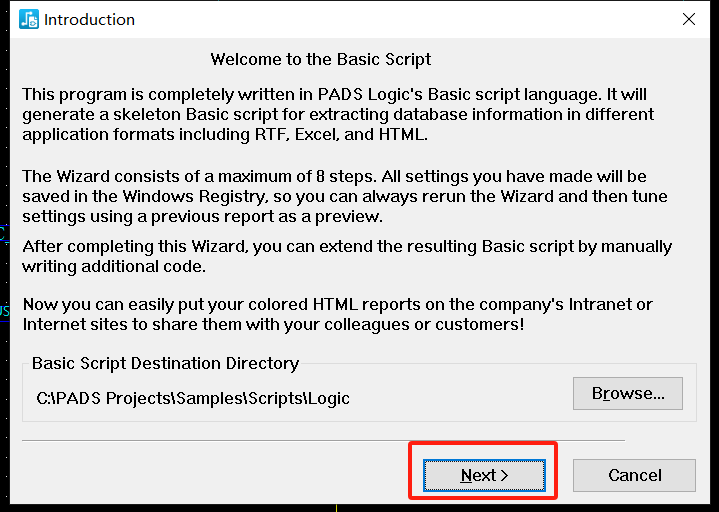

3.点击Next

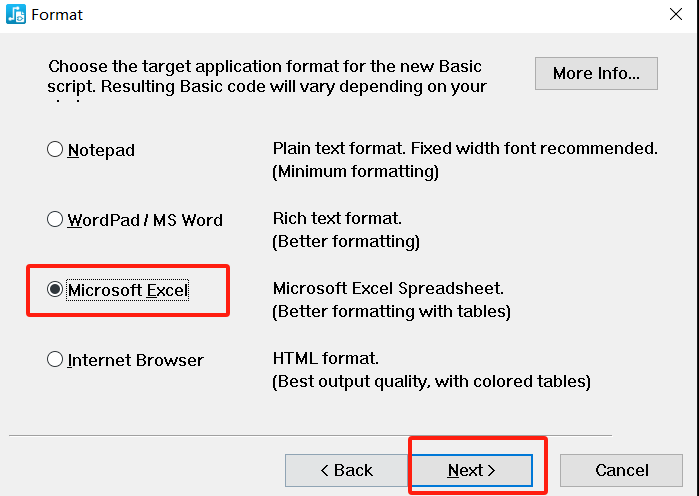

4.选中Microsoft Excel，点击Next

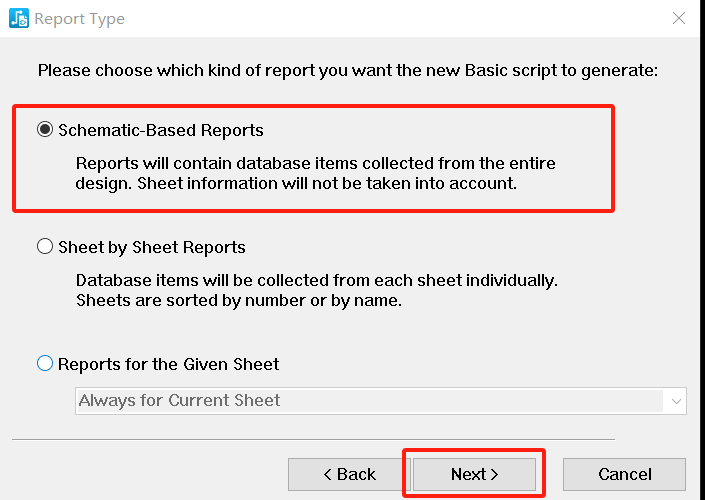

5.选中Schematic-Based Reports，点击Next

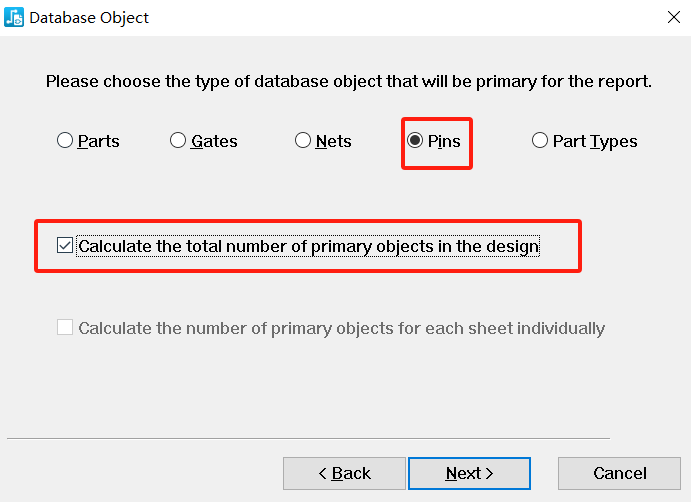

6.因为是要统计Pins数量，所以勾选Pins，点击Next

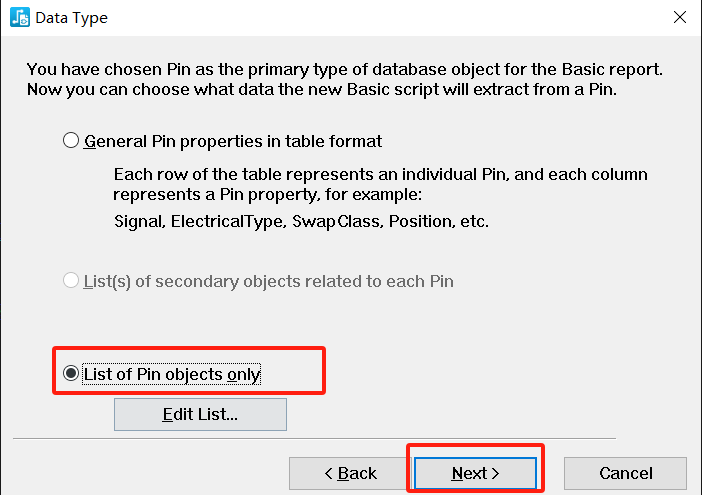

7.勾选List of Pin objects only，点击Next

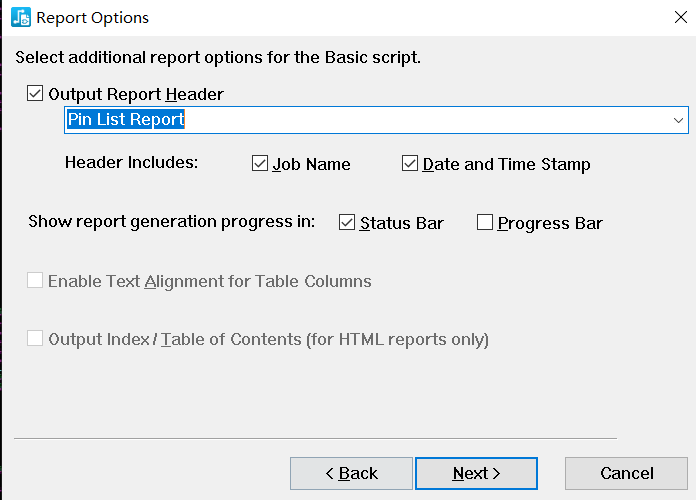

8.这一页默认选项，点击Next

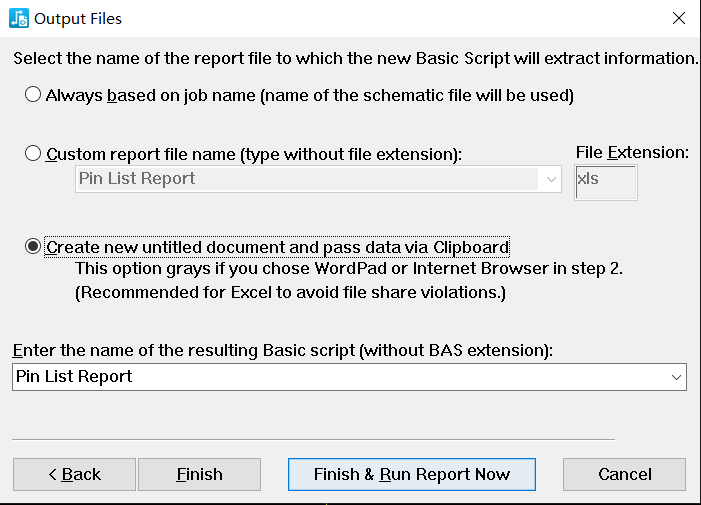

9.这一页也是默认选项，直接点击Finish & Run Report Now

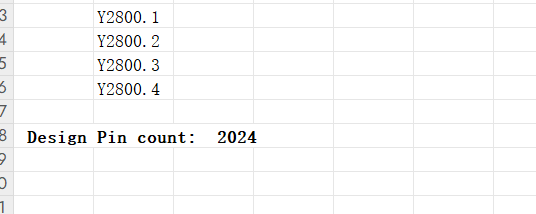

10.系统会自动打开Excel表格，直接拖到最下面会统计出来文件中有多少Pins

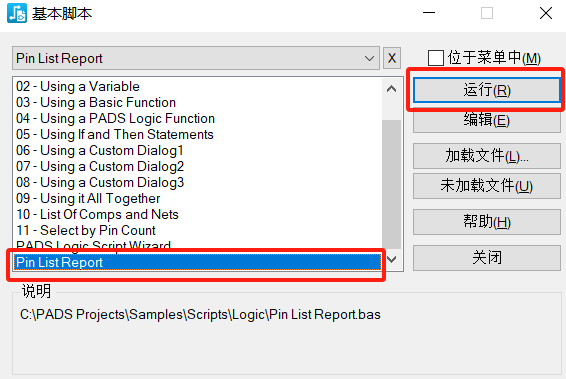

11.在Logic中创建完脚本之后，下次再统计Pins数时不需要再次创建，直接在基本脚本中点击运行既可。
