社招面试BSP：BootROM知识一文通

news 2025/9/15 14:03:36

BootROM

什么是BootROM？

在嵌入式系统和微控制器领域，理解启动过程的细节至关重要。Boot ROM作为基本组件，扮演着初始化系统的关键角色。

Boot ROM代表启动只读存储器。它是一种存储在ROM中的只读程序，作为固件或软件，在您打开计算机时运行。根据您计算机的类型，固件也被称为BIOS（基本输入/输出系统）或UEFI（统一可扩展固件接口）。

固件负责初始化计算机的硬件组件，如CPU、内存、磁盘驱动器、键盘、鼠标等。它还执行一些基本测试，以检查一切是否正常工作。然后，它从启动设备（如硬盘驱动器或USB闪存驱动器）加载操作系统（OS）。

启动设备包含一个名为引导程序的特殊文件，它告诉固件在哪里找到操作系统以及如何将其加载到内存中。然后操作系统接管并运行您在计算机上使用的应用程序。

Boot ROM作为设备启动序列的关键环节，确保了用户连接、编程和定制他们的微控制器或微处理器的安全和可靠的基础。

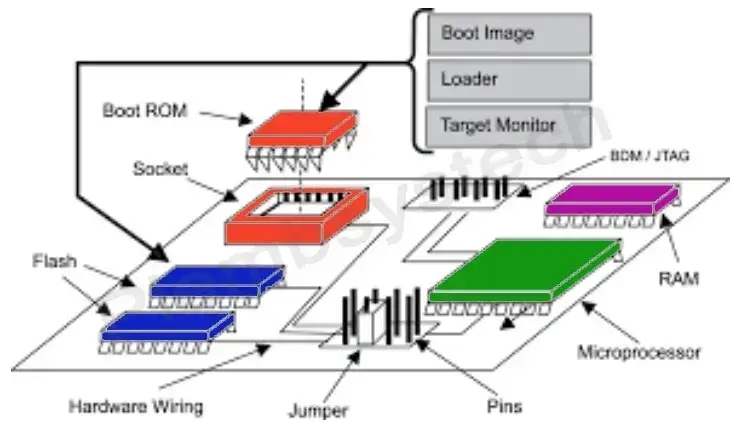

BootROM结构

Boot ROM存储在芯片上的掩模ROM中，并在通电或复位后执行。它负责从外部非易失性存储器（NVM）加载用户应用程序或第二阶段引导程序到内部SRAM中。

为什么BootRom要固化在芯片？

BootROM（启动只读存储器）必须固化在芯片内部（通常为掩模ROM或OTP存储器），其核心原因可归纳为以下三点，涵盖可靠性、安全性与系统效率的底层逻辑：

⚙️ 一、可靠性基石：提供绝对确定的启动起点

非易失性与硬件级保障
CPU上电时，外部RAM尚未初始化，外部Flash需接口配置才能访问，而BootROM作为芯片内部ROM，无需依赖任何外部条件即可直接执行。其代码在制造时通过掩模工艺刻录（Mask ROM），断电不丢失，物理不可修改，确保设备每次上电都能从唯一固定地址（如ARM的0x00000000）开始执行。
抗干扰与容错能力
外部存储设备（如SD卡、Flash）可能因物理损坏、数据错误或接口接触不良导致启动失败，而内部BootROM完全规避此类风险，尤其适用于工业控制、医疗设备等对可靠性要求严苛的场景。

🔒 二、安全信任根：构建不可篡改的信任链起点

物理防篡改性
BootROM的不可修改特性使其成为硬件信任根（Root of Trust）。它通过熔丝（eFuse）存储公钥哈希，在加载下一级程序（如Bootloader）前验证其数字签名，确保只有经厂商授权的代码才能执行，从源头防御恶意代码注入。
安全启动（Secure Boot）的核心
若BootROM检测到签名验证失败，可触发锁定机制或进入恢复模式（如通过USB/UART重刷固件），避免设备因软件漏洞变砖。典型案例如苹果Secure Enclave和ARM TrustZone的信任链均以BootROM为起点。

⚡ 三、系统效率优化：最小化启动延迟与成本

极速启动与资源精简
BootROM与CPU同处芯片内部，访问延迟近乎为零。其代码高度精简（通常2–64KB），仅包含基础硬件初始化（时钟、内存控制器）和启动设备检测逻辑，可在毫秒级完成初始化，远快于从外部Flash加载引导程序。
降低系统复杂度与成本
省去外部引导存储芯片，简化电路设计，减少物料成本（BOM）。尤其在量产时，掩模ROM成本被芯片数量分摊，经济性显著。

💎 总结：固化设计的本质是硬件与软件的终极权衡

BootROM固化于芯片是可靠性、安全性、效率三重需求的必然结果：

✅ 可靠性：提供无外部依赖的启动基点（解决“从零启动”问题）；
✅ 安全性：以物理不可变性捍卫信任链源头（抵御供应链攻击）；
✅ 效率：以片上集成实现毫秒级启动，同时降低系统复杂度。

⚠️ 固化代价：一旦存在漏洞无法修复（如iPhone Checkm8漏洞），但这一风险恰恰反向印证其作为“安全锚点”的关键性——若可随意修改，信任链即崩塌。

为什么需要BootROM？

BootROM（启动只读存储器）是计算机和嵌入式系统启动过程中的关键组件，其必要性源于它在硬件初始化、系统安全和启动可靠性等方面的核心作用。以下是BootROM存在的核心原因及功能总结：

⚙️ 一、解决“从零启动”的硬件初始化问题

当设备通电瞬间，CPU需要执行的第一条指令必须立即可用，但此时外部RAM未初始化、存储设备未配置，系统处于“混沌状态”。BootROM固化在芯片内部（如掩模ROM或OTP存储器），提供物理上绝对可靠的启动起点：

基础硬件初始化：配置CPU时钟、内存控制器、中断控制器等核心组件，为后续代码执行搭建基础环境。
无需外部依赖：与外部存储器不同，BootROM在芯片制造时已写入，上电即用，规避了外部存储设备接触不良或数据损坏的风险。

🔒 二、构建安全信任链的硬件锚点

BootROM的物理不可篡改性使其成为系统安全的核心基石：

安全启动（Secure Boot）：
- 通过熔丝（eFuse）存储公钥哈希，验证下一阶段代码（如Bootloader）的数字签名，确保仅执行授权代码。
- 典型应用：苹果Secure Enclave、高通的PBL（Primary BootLoader）均以BootROM为信任根。
抵御恶意攻击：
- 调试接口（如JTAG/UART）默认关闭，防止未授权访问。
- 若BootROM存在漏洞（如iPhone的Checkm8），将导致永久性安全风险，反向印证其作为“安全锚点”的关键性。

🛡️ 三、保障系统可靠性与恢复能力

故障恢复机制：
- 当主引导程序损坏时，BootROM可触发恢复模式（如通过USB/UART接口），支持重新刷写固件，避免设备变砖。
启动一致性：
- 所有同型号芯片的BootROM代码完全相同，确保启动流程标准化，降低硬件兼容性问题。
快速启动优化：
- 代码精简（通常2–64KB），片上访问延迟近乎为零，实现毫秒级初始化，远快于从外部存储加载。

💎 总结：BootROM的不可替代性

BootROM是硬件与软件之间的唯一桥梁，解决了三个根本问题：

初始化从零开始：在硬件未就绪时提供首个可执行代码；
信任链的起点：以物理不可变性抵御供应链攻击；
系统生存保障：通过恢复模式挽救损坏的系统。

💡 本质价值：若没有BootROM，设备通电后将无法自主“苏醒”——如同失去心跳的生命体，无法激活肌肉与大脑。其固化设计是可靠性、安全性与效率的终极权衡结果。

BootROM是必须的吗？

BootROM（启动只读存储器）是现代计算设备（包括嵌入式系统、移动设备和PC）启动过程中的必要组件。其存在必要性源于硬件初始化、系统安全和启动可靠性的底层需求，具体原因如下：

🔧 一、解决“从零启动”的硬件初始化问题（核心必要性）

第一条指令的执行基础：
设备通电瞬间，CPU需立即执行第一条指令，但此时外部RAM未初始化、存储设备未配置，系统处于“混沌状态”。BootROM固化在芯片内部（如掩模ROM或OTP存储器），提供物理上绝对可靠的启动起点，CPU直接从固定地址（如ARM的0x00000000）执行其代码。
基础硬件初始化：
BootROM负责初始化CPU核心、时钟、内存控制器等关键组件，为后续加载更复杂的引导程序（如U-Boot）搭建基础环境。若没有BootROM，CPU无法自主“苏醒”。

🔒 二、构建安全信任链的硬件锚点（安全必要性）

物理防篡改性：
BootROM在芯片制造时写入，流片后无法修改，这使其成为系统信任根（Root of Trust）。它通过熔丝（eFuse）存储公钥哈希，验证下一级程序（如Bootloader）的数字签名，确保仅执行授权代码，抵御恶意固件注入。
安全启动的核心：
例如iPhone的Secure Boot和ARM TrustZone均以BootROM为起点构建信任链。若BootROM缺失，攻击者可轻易替换引导程序，导致系统完全失控。

⚡ 三、保障启动可靠性与恢复能力（系统生存必要性）

启动容错与恢复：
当外部引导程序损坏时，BootROM可触发恢复模式（如通过USB/UART接口重刷固件），避免设备变砖。例如嵌入式SoC通过BootROM从eMMC加载U-Boot，而非依赖外置BIOS芯片。
统一启动流程：
所有同型号芯片的BootROM代码完全相同，确保启动流程标准化，降低硬件兼容性问题。

⚠️ 四、例外场景：BootROM的可替代性探讨

尽管BootROM在多数场景不可或缺，但存在两类特例：

极简微控制器（MCU）：
部分低端MCU（如51单片机）将基础引导代码集成在片内Flash而非独立ROM，功能类似BootROM但可擦写，牺牲安全性换取灵活性。
外置BIOS的传统PC：
x86架构PC使用外置SPI Flash存储BIOS/UEFI固件，而非CPU内置BootROM。这是因为x86外设可扩展（如PCIe设备），需板级管理初始化，但BIOS仍承担BootROM的职能（如第一条指令执行）。

💎 本质区别：

嵌入式/SoC → BootROM必须内置（高度集成外设控制器）
x86 PC → 功能等效于BootROM的BIOS外置（开放外设生态）

✅ 总结：BootROM为何是必需的？

硬件层面：提供CPU上电后的第一条指令执行环境，初始化关键硬件组件。
安全层面：作为不可篡改的信任根，构建安全启动链条。
系统层面：实现故障恢复与启动标准化，保障设备可靠性。

⚙️ 技术隐喻：

BootROM如同计算机的“基因代码”——固化在硬件中，定义了系统如何“诞生”与“生存”。缺失它，设备将丧失自主启动能力，沦为无生命力的电子元件。

那有没有启动不用BootRom的？

是的，存在不需要传统BootROM的启动方式，但这些方案通常需要其他机制承担BootROM的核心功能（如硬件初始化、启动加载），或在特定场景下才能实现。以下是四种典型替代方案及其技术原理和限制：

⚙️ 一、UEFI替代传统BIOS/BootROM（x86架构）

原理：UEFI是BIOS的现代替代品，集成在主板SPI Flash芯片中，承担初始化硬件、加载操作系统的职责。它本身具备BootROM的核心功能（如硬件检测、信任根验证），但以外置固件形式存在。
优势：支持图形界面、安全启动（Secure Boot）、大容量硬盘（>2.2TB），启动速度更快。
限制：仅适用于x86架构PC，嵌入式系统（如ARM SoC）仍需内置BootROM。

🖥️ 二、直接硬件编程启动（嵌入式裸机系统）

原理：在低复杂度MCU（如51单片机）中，开发者可直接将引导代码写入片内Flash，跳过独立BootROM。CPU上电后直接从Flash固定地址执行代码。
示例：
- 无操作系统的嵌入式设备（如温控器）。
- 开发者通过JTAG/SWD接口直接烧录引导程序到Flash。
代价：牺牲安全性（无硬件级防篡改）和恢复能力（无恢复模式）。

💾 三、虚拟化启动（vfloppy或虚拟机）

原理：通过软件模拟启动环境，无需物理BootROM芯片：
- vfloppy：在操作系统层虚拟软驱设备，加载软盘映像文件启动系统（如旧版Windows恢复）。
- 虚拟机：由Hypervisor（如VMware）模拟硬件环境，直接加载Guest OS内核。
适用场景：系统维护、旧软件兼容测试，或云服务器快速部署。
限制：依赖宿主机的硬件初始化能力，无法用于物理设备冷启动。

🧩 四、定制化Bootloader替代（高级嵌入式系统）

原理：在支持XIP（eXecute-In-Place）的芯片中，可将U-Boot等Bootloader直接烧录至SPI NOR Flash，CPU上电后直接从Flash执行代码，跳过BootROM阶段。
关键条件：
- Flash需映射到CPU启动地址（如0x00000000）。
- Bootloader需包含硬件初始化代码（时钟、内存控制器）。
风险：一旦Bootloader损坏则设备变砖（无BootROM恢复机制）。

💎 方案对比与本质规律

方案	技术原理	适用场景	核心代价
UEFI固件	外置SPI Flash替代内置BootROM	x86 PC、服务器	依赖主板硬件支持
直接硬件编程	引导代码写入片内Flash	低端MCU、简单嵌入式设备	安全性弱、无故障恢复
虚拟化启动	软件模拟启动环境	系统维护、云服务器	依赖宿主系统初始化
定制Bootloader	XIP从Flash直接执行引导程序	支持XIP的嵌入式芯片	无硬件级安全验证

🔥 本质结论：

物理设备冷启动必须依赖某种“启动基石”——无论是内置BootROM、外置UEFI，还是预置Bootloader，其核心功能（第一条指令执行、硬件初始化）无法省略。
安全性、可靠性与灵活性不可兼得：BootROM的固化设计保障了安全与可靠，而替代方案多以牺牲这两者为代价换取灵活性。

若彻底移除所有启动机制，设备通电后将无法执行任何指令，成为“电子砖块”。

BootRom的工作内容?

BootROM（启动只读存储器）是嵌入式系统启动过程中最先执行的底层固件，其工作内容涵盖硬件初始化、安全验证、启动控制等核心环节。以下是其核心工作内容的系统化归纳：

⚙️ 一、硬件初始化：构建基础运行环境

CPU与核心组件激活
- 设备上电后，BootROM 唤醒 CPU，配置基本寄存器（如程序计数器、栈指针），设置时钟频率（PLL 锁相环）和电源管理单元（PMU）。
- 示例：ARM 架构中，CPU 从固定地址（如 0x00000000）取第一条指令执行 BootROM 代码。
内存控制器配置
- 初始化片内 SRAM 作为临时运行空间，配置 RAM（如 DDR/SDRAM）的时序参数，确保后续代码可加载至内存执行。
- 关键性：若内存未初始化，CPU 无法访问 RAM，导致启动失败。
关键外设使能
- 配置基础 I/O 接口（如 GPIO 引脚模式）、调试串口（UART）用于日志输出，并关闭 MMU/Cache 以直接操作物理地址。

🔍 二、启动设备检测与介质初始化

引导顺序决策
- 扫描预设启动源（如 eMMC、SD 卡、USB、网络），顺序由硬件引脚（Boot Mode）或熔丝（eFuse）配置决定。
- 示例：树莓派 BootROM 优先检测 SD 卡的 bootcode.bin。
存储控制器初始化
- 根据所选启动介质（如 SD 卡/NAND Flash），配置对应接口控制器（如 SPI、MMC）的时序参数。

🔒 三、安全启动（Secure Boot）验证

信任根（Root of Trust）建立
- 读取芯片熔丝（eFuse）存储的公钥哈希值，验证下一阶段代码（如 Bootloader）的数字签名，确保代码未被篡改。
- 签名机制：对镜像哈希值（如 SHA-256）进行非对称加密签名（如 RSA/SM2），而非整个镜像（因非对称算法效率低）。
防攻击机制
- 默认关闭调试接口（JTAG/SWD），防止未授权访问；若验证失败则拒绝执行并触发错误码。

⚡ 四、加载并移交控制权

代码加载与校验
- 从存储设备固定位置（如 SD 卡第 1 扇区）读取 Bootloader（如 U-Boot）至内存（SRAM 或 DDR），并校验完整性。
- 示例：i.MX6ULL 将 U-Boot 加载至 DDR 地址 0x87800000。
权限切换与跳转
- 切换 CPU 运行模式（如 ARM Secure Monitor 转非特权模式），通过汇编指令（如 BX R0）跳转至 Bootloader 入口地址。

🛠️ 五、故障恢复与应急处理

恢复模式触发
- 若主引导程序损坏，检测特定按键（如音量键+电源键）或硬件信号，进入恢复模式通过 USB/UART 重刷固件。
- 示例：Android 设备通过 Recovery Mode 修复系统。
低级别诊断
- 通过 LED 闪烁或串口输出错误码（如内存初始化失败代码），辅助硬件故障排查。

💎 BootROM 工作流程全景

阶段	关键动作	技术实现
上电复位	CPU 从固定地址执行第一条指令	硬件复位信号触发，PC 指针指向 BootROM 起始地址（如 ARM `0x00000000`）。
硬件初始化	配置时钟、内存、基础外设	汇编代码直接操作寄存器（如设置 PLL 时钟）。
启动源选择	扫描 Boot Mode 引脚或 eFuse 配置	读取 GPIO 电平决定启动介质（如 SD 卡 vs. eMMC）。
安全验证	校验 Bootloader 签名	对比 eFuse 存储的公钥哈希与镜像签名。
控制权移交	加载并跳转至 Bootloader	将代码复制到 RAM，执行 `JUMP` 指令。
故障处理	进入恢复模式或输出错误码	检测启动失败后切换至备用接口（如 UART 刷机）。

本质作用：BootROM 是硬件与软件的唯一桥梁，在系统“混沌状态”下提供确定性启动起点，并作为安全信任链的硬件锚点。其不可修改性（流片后固化）既是安全优势（防篡改），也是风险点（漏洞无法修复，如 iPhone Checkm8）。

BootROM类型

BootROM（启动只读存储器）的类型可从存储介质、镜像格式和功能定位三个维度划分，具体如下：

⚙️ 一、按存储介质分类

掩模ROM（Mask ROM）
- 特性：数据在芯片制造时通过掩膜工艺写入，不可修改。
- 优势：成本低（大批量生产）、稳定性高、抗干扰性强。
- 应用场景：消费电子产品（电视、音响）、固定启动代码的嵌入式系统。
电可擦除ROM（EEPROM/NOR Flash）
- 特性：支持多次电信号擦写，可通过软件更新。
- 优势：灵活性高，支持现场升级。
- 应用场景：计算机主板BIOS、需频繁更新的工业设备、调试开发环境。

🧠 二、按镜像格式分类

（常见于嵌入式系统，影响启动速度与资源占用）

压缩镜像（COMPRESS）
- 工作方式：仅保留少量未压缩代码（如初始化程序），主体代码压缩存储；启动时解压至RAM执行。
- 特点：镜像体积小，但解压消耗时间。
- 适用场景：存储空间受限的系统（如IoT设备）。
非压缩镜像（UNCOMPRESS）
- 工作方式：完整代码直接复制到RAM执行，无解压步骤。
- 特点：启动速度快，但占用更多存储空间。
- 适用场景：对启动延迟敏感的应用（工业实时控制）。
常驻镜像（ROM_RESIDENT）
- 工作方式：仅数据段复制到RAM，代码段在ROM中执行。
- 特点：RAM占用最少，但执行速度慢（因ROM访问延迟高）。
- 适用场景：内存资源极少的低成本MCU。

🛡️ 三、按功能定位分类

基础型BootROM
- 功能：仅完成硬件初始化（时钟、内存）及加载引导程序（如U-Boot）。
- 代表芯片：恩智浦LPC系列微控制器。
增强型BootROM
- 功能：集成安全启动（如签名验证）、多启动源选择（SD/USB/UART）及恢复模式。
- 代表芯片：
  - 苹果iPhone：内置RSA验证，支持DFU恢复模式。
  - TI OMAP4：支持FAT32解析，可直接加载Linux内核。
全功能型BootROM（替代Bootloader）
- 功能：直接承担操作系统加载任务，无需独立Bootloader。
- 特点：代码复杂度高，集成文件系统解析、网络协议栈等。
- 代表场景：部分SoC（如OMAP）可直接启动Linux。

💎 各类型对比与适用场景

分类维度	类型	核心特点	典型应用场景
存储介质	掩模ROM	不可改写，低成本	电视固件、批量生产设备
	EEPROM/NOR Flash	可多次更新	主板BIOS、工业控制器
镜像格式	压缩镜像	体积小，解压耗时	存储受限的嵌入式设备
	非压缩镜像	启动快，占用空间大	实时控制系统
	常驻镜像	RAM占用少，执行慢	超低成本MCU
功能定位	基础型	仅初始化硬件	简单微控制器
	增强型	集成安全验证与多启动源	手机、安全设备
	全功能型	直接加载OS，无需Bootloader	高集成度SoC

💡 技术趋势与演进方向

安全增强：集成硬件级加密（如抗侧信道攻击）、远程 attestation（远程证明）机制。
OTA支持：直接支持无线固件更新，减少物理访问依赖。
异构启动：适配新兴存储技术（如ReRAM/FeRAM），提升能效比。
边缘优化：针对边缘计算优化冷启动时间，支持间歇性网络连接。

设计建议：

对安全性要求高的场景（如支付设备）优先选择增强型Mask ROM；
资源受限设备宜采用压缩镜像+常驻模式组合；
工业控制器推荐EEPROM+非压缩镜像以保证实时性。

BootROM和OTP的协同关系

BootROM（启动只读存储器）与OTP（One-Time Programmable Memory，一次性可编程存储器）的协同是嵌入式系统安全启动的核心机制，两者通过硬件级配合构建了不可篡改的信任根（Root of Trust）。以下是其协同关系的详细分析：

🔒 1. 信任链的硬件基础

BootROM的安全验证依赖OTP
BootROM在启动时需验证引导程序（如U-Boot）或操作系统的合法性，但验证所需的公钥哈希或安全配置需存储在物理防篡改的介质中。OTP作为熔丝（eFuse）存储这些敏感数据，例如：
- 根公钥哈希（用于验证数字签名）
- 安全启动使能标志（如ABS_DONE_0）
- 设备唯一ID（用于密钥派生）
  例如，BootROM读取OTP中的公钥哈希，校验引导程序签名，若无效则拒绝启动。
OTP的物理不可逆性
OTP的比特位只能从0烧写为1（熔断），无法回退。一旦写入安全配置（如密钥或策略），即使攻击者物理访问芯片也无法修改，确保信任根稳固。

⚙️ 2. 协同工作流程

阶段1：首次启动配置

生成并烧录密钥
- 设备首次启动时，BootROM生成随机密钥（如secure boot key），将其写入OTP永久保存。
- 同时计算引导程序的签名（如secure digest），与随机数IV一同存储至外部Flash。
锁定安全启动
烧写OTP中的使能标志（如ABS_DONE_0），永久激活安全启动。此后所有启动均需验证签名。

阶段2：后续启动验证

BootROM读取OTP策略
检测到OTP中ABS_DONE_0已烧写，则从Flash读取签名和IV。
硬件级校验
使用OTP存储的密钥重新计算签名，与Flash中的值比对。若不一致，启动终止。
动态扩展验证
校验通过后，BootROM移交控制权给引导程序，后者可继续用OTP中的设备唯一ID派生密钥，验证后续阶段（如OS内核）。

🛡️ 3. 功能扩展与容错

自定义引导支持
若标准BootROM不支持特定启动方式（如24位SPI Flash），开发者可将定制引导程序烧录至OTP。BootROM检测到OTP启动模式后，直接跳转执行自定义代码。
抗回滚攻击
OTP存储固件最低版本号，BootROM在启动时校验新固件版本不得低于该值，防止恶意降级。
恢复模式触发
当主引导程序损坏时，BootROM通过OTP中预设的恢复标志（如特定GPIO电平组合）进入刷机模式，通过USB/UART重烧固件。

⚠️ 4. 安全与成本的权衡

优势
- 物理安全性：OTP与BootROM均位于芯片内部，无外部接口暴露风险。
- 确定性验证：验证逻辑由硬件执行，无软件延迟或漏洞。
局限性
- 不可逆操作：OTP烧写错误将导致芯片报废。
- 漏洞永久化：若BootROM存在设计漏洞（如iPhone Checkm8），因无法修改需召回硬件。

💎 总结：协同的本质

BootROM与OTP的协同是安全性与可靠性的硬件级解决方案：

BootROM：作为执行引擎，提供可预测的启动流程和安全策略强制执行。
OTP：作为信任锚点，存储关键密钥与配置，确保策略不可篡改。
两者共同构建了从芯片上电第一刻开始的信任链，成为现代安全启动（Secure Boot）不可替代的基石。

BootROM怎么确认启动方式？

BootROM（启动只读存储器）通过硬件引脚配置、熔丝（eFuse）状态以及存储设备检测机制来确定启动方式，其核心流程可分为以下四步：

🔌 1. 硬件引脚配置（Boot Mode Pins）

引脚电平采样
芯片上电或复位时，BootROM会立即读取特定GPIO引脚的电平状态（如Zynq的MIO[5:3]、STM32的BOOT0/BOOT1引脚），这些引脚连接至外部电阻网络（上拉/下拉），形成高低电平组合。
- 示例：
  - Zynq的MIO[5:3]组合定义启动源（如000=QSPI Flash，001=SD卡）。
  - STM32的BOOT0=0且BOOT1=0时从内部Flash启动。
时序要求
引脚电平仅在复位瞬间被锁存，后续变化不影响启动决策。

🔒 2. 熔丝配置（eFuse/OTP）

固化启动策略
部分芯片通过一次性可编程熔丝（eFuse）存储启动配置：
- 启动顺序优先级（如优先SD卡，次选eMMC）。
- 安全启动使能标志（如ABS_DONE_0），强制要求验证签名。
不可逆性
熔丝烧写后无法修改，确保启动策略的防篡改性（例如苹果设备通过eFuse存储公钥哈希）。

🔍 3. 存储设备检测与验证

接口初始化
根据引脚或熔丝指定的启动源，BootROM初始化对应控制器：
- SD卡 → 初始化MMC控制器时序。
- SPI Flash → 配置SPI通信协议。
镜像有效性校验
在存储设备的固定位置搜索引导镜像头（如SD卡第1扇区、QSPI Flash的0x0000地址）：
- 签名验证：若启用安全启动，用eFuse存储的公钥哈希校验镜像签名（如RSA/SHA-256）。
- 完整性检查：校验镜像CRC或哈希值，失败则尝试下一启动源。

⚠️ 4. 故障处理与回退机制

多源轮询
若首选启动源无效（如SD卡未插入），BootROM按预设顺序尝试备选源（如eMMC→UART）。
恢复模式触发
所有启动源均失败时，检测特定硬件信号（如按键组合）进入恢复模式，通过UART/USB重新烧写固件。

💎 设计注意事项

硬件设计
Boot引脚需外接上拉/下拉电阻，避免悬空导致误判。
安全与灵活性权衡
eFuse固化策略提升安全性，但牺牲了用户自定义启动的自由度。
调试支持
开发阶段可强制引脚为JTAG模式，直接接管CPU控制权。

⚙️ 典型芯片实现对比

芯片型号	配置方式	启动源示例
Xilinx Zynq	MIO[5:3]引脚 + eFuse	QSPI Flash, SD卡, JTAG
STM32	BOOT0/BOOT1引脚	内部Flash, 系统存储器, SRAM
NXP i.MX	BOOT_MODE[1:0]引脚 + OTP熔丝	eMMC, NAND, USB

💡 总结：BootROM通过 “硬件引脚→熔丝策略→存储设备检测→安全验证” 四层逻辑确定启动方式，兼顾效率与安全性。其设计本质是硬件级的状态机，确保系统从混沌状态可靠过渡至可执行环境。

如何保证BootRom的安全

BootROM作为系统启动的信任根（Root of Trust），其安全性直接影响整个系统的可信性。以下是保障BootROM安全的核心策略及技术实现，结合硬件防护、密码学机制和系统设计进行分层解析：

🔒 一、物理不可篡改性：固化与隔离

掩模ROM或OTP存储
BootROM代码通过掩模工艺刻入芯片（Mask ROM）或烧录至一次性可编程存储器（OTP），流片后无法修改，杜绝软件篡改风险。例如苹果Secure Enclave的BootROM采用物理固化设计，即使越狱也无法修改。
内存映射隔离
完成启动后，BootROM从系统内存映射中移除，阻止后续程序或攻击者访问其代码。部分芯片通过寄存器控制BootROM可见性，如ARM TrustZone在跳转至Bootloader前隐藏BootROM地址空间。

🔐 二、信任链构建：安全启动（Secure Boot）

数字签名验证
- 公钥锚点：公钥哈希值预烧录至OTP/eFuse（如熔丝熔断机制），作为硬件信任根。BootROM使用非对称加密（RSA/ECC）验证下一级代码（如Bootloader）的签名。
- 哈希签名优化：对引导程序计算哈希值（如SHA-256）而非完整镜像签名，兼顾效率与安全（非对称算法性能低，哈希验签速度更快）。
- 验证失败处理：签名无效则终止启动，触发错误码或进入恢复模式。
抗回滚攻击
OTP存储固件最低版本号，BootROM拒绝加载旧版本固件，防止利用已知漏洞降级攻击。

🛡️ 三、硬件级防护机制

熔丝（eFuse）锁定策略
- 关键安全配置（如安全启动使能标志 ABS_DONE_0）通过熔丝烧写，一旦启用无法回退。
- 芯片唯一ID和根密钥存储于eFuse，仅安全引擎（如ARM TrustZone）可访问，防止密钥泄露。
调试接口动态管控
- 默认关闭JTAG/SWD接口，仅在安全验证后按需开放（如开发模式）。苹果设备因未彻底关闭调试接口，导致永久性越狱漏洞（Checkm8）。
物理不可克隆功能（PUF）
利用芯片制造差异生成唯一密钥，增强密钥存储的防物理攻击能力（如侧信道攻击防护）。

⚡ 四、运行时安全与容错机制

加密镜像保护
- 对称加密（AES-256）引导程序，密钥存储于硬件加密模块。性能权衡：大容量固件需牺牲加密以支持XIP（原地执行）。
多阶段验证扩展
分层递进验证：BootROM → Bootloader → OS内核，每阶段均需签名校验（如ARM ATF的BL1→BL2→BL31信任链）。
恢复与应急处理
- 主引导失败时，检测特定信号（如按键组合）进入恢复模式，通过UART/USB重刷合法固件（如Android Recovery Mode）。
- A/B双系统备份：主系统验证失败时自动切换至备份镜像，避免设备变砖（汽车ECU常用）。

⚠️ 漏洞风险与应对

历史教训：
- Checkm8漏洞：因BootROM未彻底关闭调试接口，导致iOS设备永久越狱，需硬件迭代修复。
- 熔丝误烧：OTP错误写入可能导致芯片报废，需冗余设计或预烧录测试。
防护建议：
- 形式化验证BootROM代码逻辑，减少设计漏洞。
- 采用PUF替代固定密钥存储，提升防物理攻击能力。

💎 各防护层级对比与最佳实践

防护层级	核心技术	优势	典型应用
物理层	掩模ROM/OTP固化	防篡改、高稳定性	消费电子、安全设备
信任链层	eFuse公钥锚点 + 签名验证	建立硬件信任根	苹果Secure Enclave
运行时层	内存隐藏 + 调试接口管控	减少攻击面	ARM TrustZone
容错层	恢复模式 + A/B备份	防设备变砖	工业控制器、汽车ECU

🔧 总结：安全与成本的平衡

BootROM安全需 “物理隔离 + 密码学信任链 + 硬件加固” 三重协同：

物理固化（Mask ROM/OTP）确保代码不可篡改；
信任链构建（eFuse锚点 + 分层签名）阻断恶意代码加载；
硬件防护（熔丝锁定 + PUF）抵御物理与接口攻击。

⚖️ 本质矛盾：
BootROM的不可更新性虽带来漏洞修复难题（如Checkm8），但正是这种 “牺牲灵活性换取确定性” 的设计，使其成为系统安全的终极锚点。安全需在成本、效率与风险间动态权衡——例如消费电子倾向OTP固化，工业设备则需加强恢复容错。

BootRom如何确保引导的镜像可信

BootROM 作为系统启动的信任根（Root of Trust），通过以下核心机制确保引导镜像的可信性，涵盖硬件级防护、密码学验证和流程控制：

🔒 一、信任根构建：硬件锚点与密钥固化

OTP/eFuse 存储公钥哈希
BootROM 从芯片内部的 OTP（一次性可编程存储器）或 eFuse 中读取预烧录的根公钥哈希值（如 SHA-256）。该值作为硬件信任根，用于验证后续镜像的签名。物理熔断机制确保密钥哈希不可篡改。
- 示例：苹果 Secure Enclave 的 BootROM 通过 eFuse 存储公钥哈希，验证引导加载程序（如 iBoot）的合法性。
抗密钥替换攻击
公钥本身不直接存储于 OTP，而是存储其哈希值。BootROM 先验证镜像附加公钥的哈希是否与 OTP 值匹配，再使用该公钥验签，双重防护防止密钥被替换。

🔍 二、验证执行流程：签名与完整性校验

数字签名验证（非对称加密）
- BootROM 对镜像的哈希值（如 SHA-256）进行验签：
  - 用公钥解密镜像附带的签名，得到原始哈希值 H1。
  - 重新计算镜像的哈希值 H2，若 H1 = H2 则通过验证。
- 支持算法：RSA、ECDSA 等，兼顾效率与安全性。
分层递进验证（信任链扩展）
BootROM 仅验证下一级引导程序（如 U-Boot），后者继续验证操作系统内核（如 Linux），形成 BL1 → BL2 → Kernel 的信任链。每一级均需验签，确保恶意代码无法插入。

🛡️ 三、防篡改与隔离设计

物理不可修改性
BootROM 代码固化在 Mask ROM 或 OTP 中，流片后无法修改，杜绝软件篡改风险。启动完成后，其内存映射被移除，阻止后续程序访问。
调试接口管控
默认关闭 JTAG/SWD 等调试接口，仅在安全模式下按需开放，避免未授权访问导致信任根泄露（如 iPhone Checkm8 漏洞因未彻底关闭调试接口）。

⚠️ 四、安全扩展机制

抗回滚攻击（Anti-rollback）
OTP 存储固件最低版本号。BootROM 拒绝加载版本更低的镜像，防止利用旧版本漏洞（如已修复的安全缺陷）。
恢复模式与冗余备份
- 主镜像验证失败时，触发恢复模式（如 Android 的 Recovery Mode），通过 USB/UART 重新烧写合法固件。
- 汽车电子等场景采用 A/B 双镜像分区，主分区损坏时自动切换至备份分区。

💎 验证流程全景与技术对比

阶段	核心操作	技术实现	安全目标
密钥准备	读取 OTP 中的公钥哈希	eFuse 熔断机制，哈希值比对	信任根防篡改
镜像加载	从存储介质读取引导程序	初始化 SD/eMMC 控制器，定位镜像头	确保来源可信
签名验证	解密签名 + 计算哈希比对	RSA-2048/SHA-256 或 ECDSA/SHA-384	完整性与真实性
信任链传递	移交控制权至已验证的下一级程序	PC 指针跳转至 BL2 入口，移除 BootROM 内存映射	隔离攻击面
故障处理	回退至备份镜像或恢复模式	GPIO 按键检测 + UART 刷机协议	系统可靠性保障

⚙️ 本质逻辑：
BootROM 通过 “硬件信任锚点 + 密码学验证链 + 物理隔离” 构建可信启动：

硬件级固化（OTP/Mask ROM）确保自身不可篡改；
非对称加密验签阻断未授权代码执行；
信任链分层扩展最小化攻击面。

若完全跳过 BootROM（如直接 XIP 启动），系统将丧失信任根，安全启动链条彻底失效。因此，其设计是安全性与可靠性的终极平衡——牺牲灵活性换取确定性，成为系统安全的“基因代码”。

BootRom如何保证整系统的安全

BootROM 作为系统启动的硬件信任根（Root of Trust），通过以下多层级机制保障整系统安全，其设计本质是 “物理不可篡改 + 密码学验证 + 硬件隔离” 的综合防护体系：

🔒 一、信任根构建：物理不可篡改性与密钥固化

物理不可修改性
BootROM 代码通过 掩模 ROM（Mask ROM） 或 OTP（一次性可编程存储器） 固化在芯片内部。流片后无法修改，杜绝软件篡改风险，确保初始代码绝对可信。
- 示例：苹果 Secure Enclave 的 BootROM 采用掩模 ROM，即使设备越狱也无法修改其代码。
硬件密钥锚点
根公钥哈希值预烧录至 eFuse/OTP（熔丝机制），作为验证链起点。BootROM 读取该哈希值验证后续代码签名，防止密钥替换攻击。
- 双重防护：BootROM 先验证镜像附加公钥的哈希是否匹配 OTP 值，再用该公钥验签，双重杜绝密钥伪造。

🔍 二、验证执行流程：分层签名与信任链扩展

安全启动（Secure Boot）
- 数字签名验证：使用非对称加密（如 RSA/ECC）验证引导程序（如 U-Boot）的签名。
  - 对镜像计算哈希值（如 SHA-256），用公钥解密签名比对，确保完整性与真实性。
- 抗回滚攻击：OTP 存储固件最低版本号，BootROM 拒绝加载旧版本，防止利用已知漏洞降级。
信任链分层递进
BootROM 仅验证下一级程序（如 Bootloader），后者继续验证 OS 内核，形成 BL1 → BL2 → Kernel 的信任链。每一级均需验签，阻断恶意代码插入。
- 案例：RV 芯片 BootROM 验证 MiniLoaderAll.bin，后者再验证 U-Boot，最终由 U-Boot 加载并验证 Linux 内核。

🛡️ 三、硬件级防护与运行时隔离

调试接口动态管控
- 默认关闭 JTAG/SWD 等调试接口，仅在安全验证后按需开放（如开发模式），防止未授权访问导致信任根泄露。
- 漏洞教训：iPhone Checkm8 漏洞因未彻底关闭调试接口，导致永久性越狱风险。
内存映射隔离
启动完成后，BootROM 从系统内存地址空间移除，阻止后续程序或攻击者访问其代码。例如 ARM TrustZone 在跳转至 Bootloader 前隐藏 BootROM 地址。
加密启动镜像
部分场景使用对称加密（如 AES-256）保护引导程序，密钥存储于硬件安全模块（HSM）。性能权衡下，大容量固件可能牺牲加密以支持 XIP（原地执行）。

⚠️ 四、故障容错与恢复机制

恢复模式（Recovery Mode）
主引导程序验证失败时，检测特定信号（如按键组合）进入恢复模式，通过 USB/UART 重刷合法固件。例如 Android 设备通过“音量键+电源键”触发恢复。
A/B 双系统备份
存储两套引导镜像，主系统验证失败时自动切换至备份分区（如汽车 ECU），避免设备变砖。
硬件级诊断与锁定
- 通过串口/LED 输出错误码（如内存初始化失败），辅助故障排查。
- 验证失败时触发 HSM 密钥锁定，防止敏感数据泄露。

💎 行业最佳实践对比

安全机制	技术实现	代表案例	防护目标
硬件信任根	OTP 存储公钥哈希 + 签名验证	苹果 Secure Enclave	防供应链攻击
加密启动镜像	AES-256 加密 + HSM 密钥存储	Xilinx Zynq	防固件窃取与篡改
调试接口管控	JTAG 默认关闭，验证后按需开放	ARM TrustZone	防物理攻击与调试漏洞
多阶段信任链	BootROM → BL2 → Kernel 分层验证	RV 芯片安全启动	最小化攻击面
