I.MX6ULL时钟（clock）与定时器（EPITGPT）

一、基础概念

1. 定时器 (EPIT/GPT)
   通过对已知频率时钟信号进行计数，实现定时、延时或事件计数的硬件模块 / 软件机制

2. clock (时钟)
   产生稳定周期性振荡信号的电路，为数字电路提供同步时序基准（类似节拍器）

3. RTC (实时时钟)
   微处理器中独立于主电源的模块，用于在系统断电后维持精确的日历和时间信息

二、时钟系统硬件组件

• 时钟源：晶体振荡器

原理：石英晶体切割成音叉结构，施加电压后产生稳定振荡，提供基准频率（如 24MHz）

• PLL (锁相环电路)

功能：对输入时钟进行倍频，输出高频信号

应用：将低频基准时钟提升至系统所需高频（如 IMX6ULL 的 PLL1 可输出 1056MHz）

• Prescaler (分频器)

功能：对输入时钟进行整数分频（降低频率），输出频率 = 输入频率 / 分频系数。

• PFD (相位分数分频器)

功能：支持分数分频，可升频或降频，输出频率更灵活。

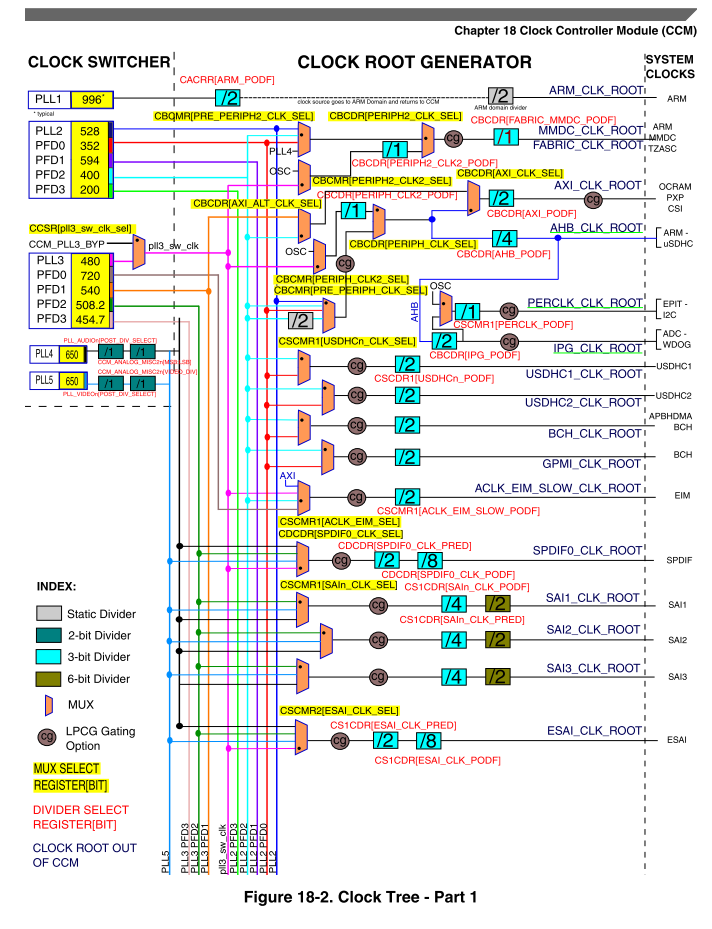

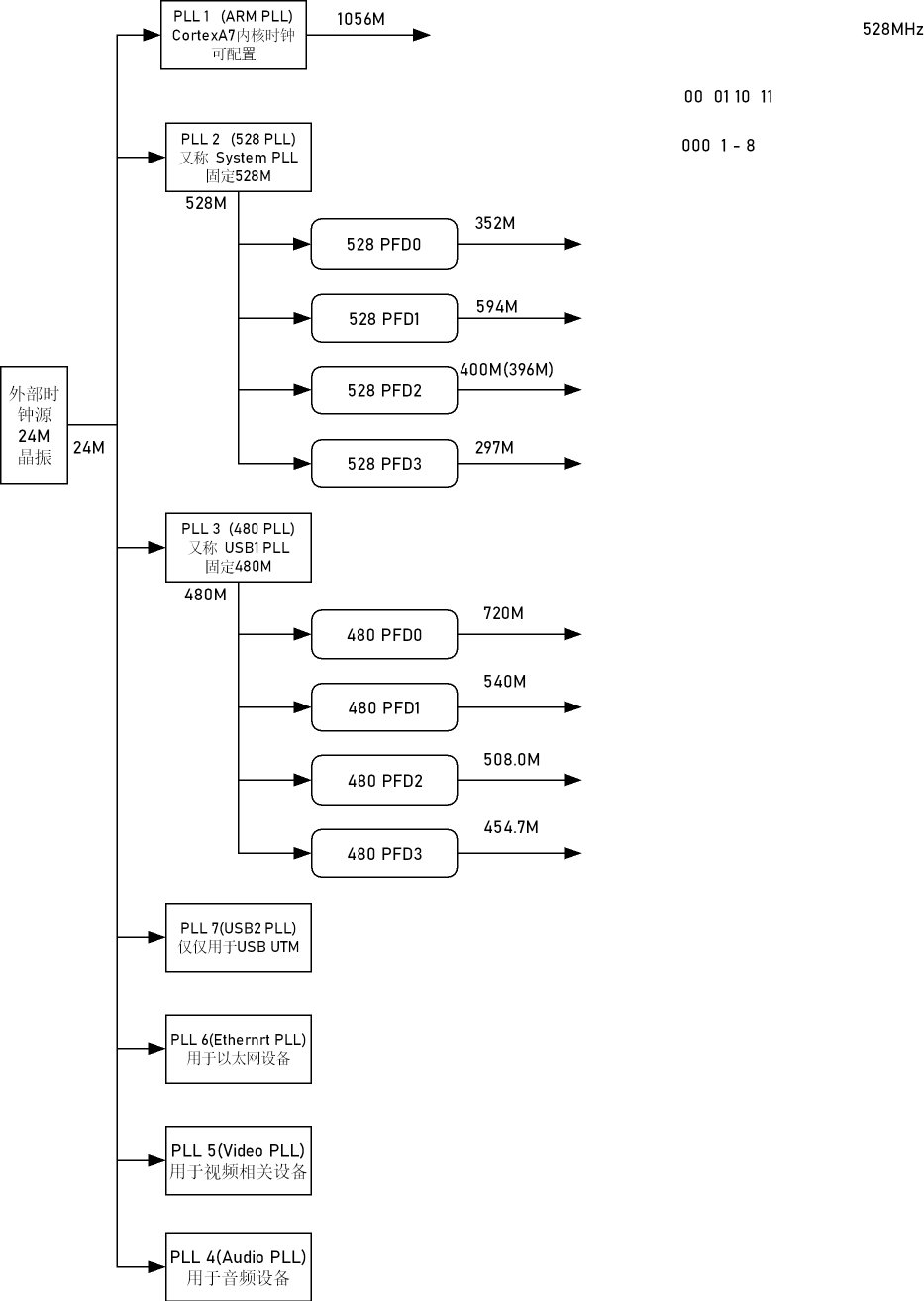

通过查阅手册查询时钟树

本次实验目标频率

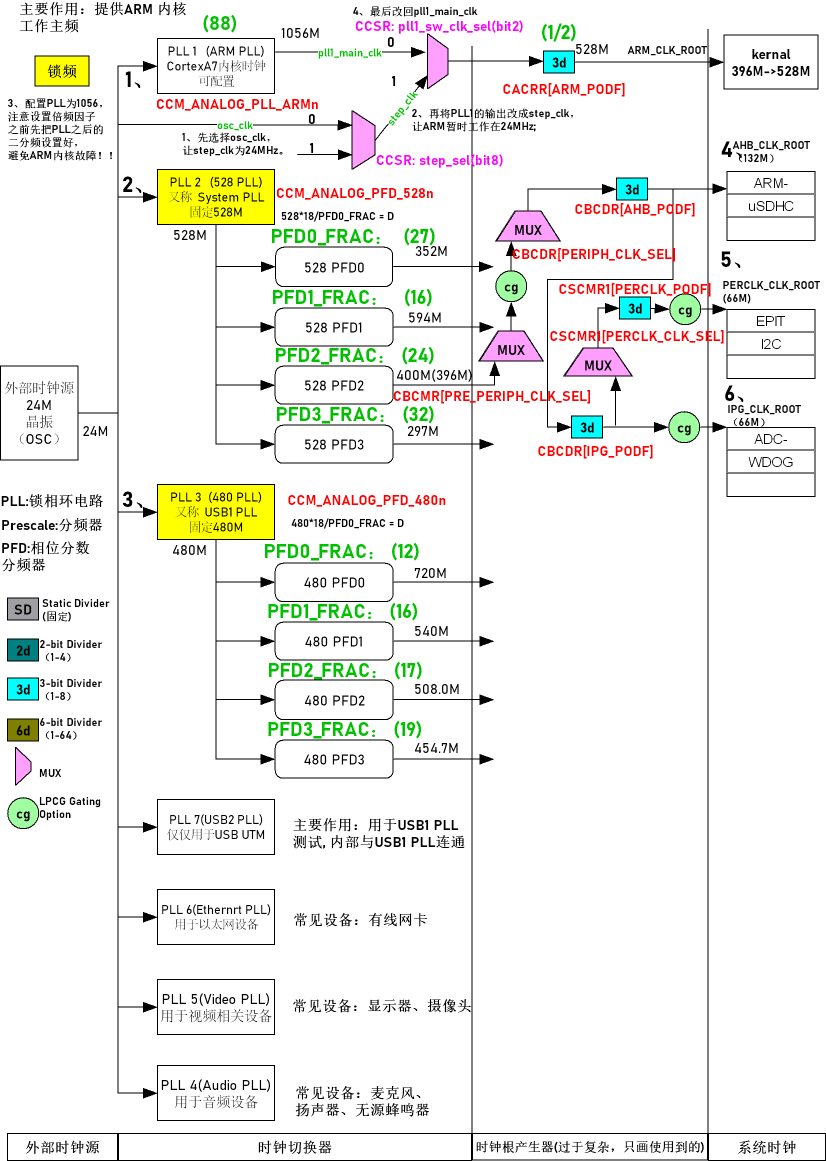

所用到的时钟配置及时钟根配置

三、IMX6ULL 时钟配置（代码相关）

1. 内核时钟（ARM PLL）配置步骤

   (1) 选择osc_clk，使step_clk为24MHz
   (2) 将PLL1输出临时切换为step_clk，让ARM工作在24MHz
   (3) 配置PLL1为1056MHz（先设置二分频，再调倍频因子，避免频率起伏过大，导致内核故障卡死）
   (4) 切换回pll1_main_clk作为最终时钟源


2. 主要 PLL 与 PFD

   • 528 PLL：通过 CCM_ANALOG_PFD_528n 配置衍生时钟
   • 480 PLL：通过 CCM_ANALOG_PFD_480n 配置衍生时钟

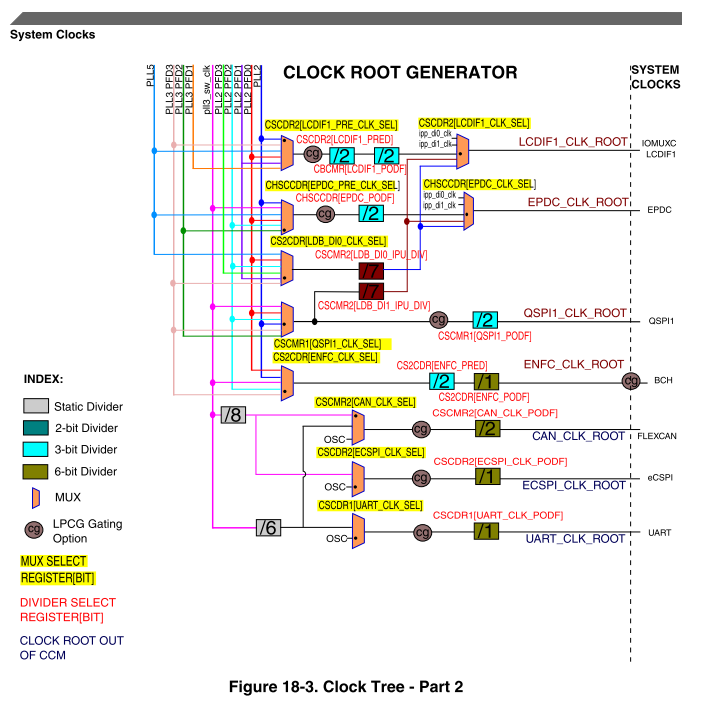

3. 关键时钟根配置

   • AHB_CLK_ROOT (132M)：由 CBCMR [PRE_PERIPH_CLK_SEL]、CBCDR [PERIPH_CLK_SEL] 和 CBCDR [AHB_PODF] 控制
   • IPG_CLK_ROOT (66M)：由 CBCDR [IPG_PODF] 分频控制
   • PERCLK_CLK_ROOT (66M)：由 CSCMR1 [PERCLK_CLK_SEL] 和 CSCMR1 [PERCLK_PODF] 控制

程序代码实现：

void clock_init(void)
{//ARM核心工作时钟配置//配置CCM_CACRR寄存器（ARM时钟分频器）CCM->CACRR &= ~(7 << 0);          //111 bit0~bit2全清0CCM->CACRR |= (1 << 0);           //设置2分频001  bit0置1//配置CCM_CCSR寄存器（时钟控制状态）CCM->CCSR &= ~(1 << 8);        //CCSR bit8清0 CCM->CCSR |= (1 << 2);         //设置bit2 置1 选择PLL_ARM作为时钟源//PLL_ARM锁相环配置unsigned int t = CCM_ANALOG->PLL_ARM;  //读取当前PLL_ARM寄存器值存入t中t &= ~(0x7F << 0);            //清除DIV_SELECT字段（bit0-6）t |= (88 << 0);               //设置DIV_SELECT=88（PLL输出频率=24MHz*(DIV_SELECT/2)）t |= (1 << 13);               //使能PLL（bit13，PLL_ENABLE）t &= ~(3 << 14);              //清除BYPASS模式（bit14-15置1）CCM_ANALOG->PLL_ARM = t;      //写回配置// 计算：PLL_ARM输出 = 24MHz * 88 / 2 = 1056MHzCCM->CCSR &= ~(1 << 2);       //清除bit2（STEP_SEL），切换回默认时钟源//528 PLL   528MHz域PFD配置 t = CCM_ANALOG->PFD_528;t &= ~((0x3F << 0) | (0x3F << 8) | (0x3F << 16) | (0x3F << 24));     //清除所有PFD的分频系数t |= ((27 << 0) | (16 << 8) | (24 << 16) | (32 << 24));             //设置各PFD分频系数/*PFD0分频系数=27 (528 * 18/27=352MHz)FD1分频系数=16 (528 * 18/16=594MHz)PFD2分频系数=24 (528 * 18/24=396MHz)FD3分频系数=32 (528 * 18/32=297MHz)*/              CCM_ANALOG->PFD_528 = t;//480 PPL   480MHz域PFD配置 t = CCM_ANALOG->PFD_480;t &= ~((0x3F << 0) | (0x3F << 8) | (0x3F << 16) | (0x3F << 24));t |= ((12 << 0) | (16 << 8) | (17 << 16) | (19 << 24));/*PFD0分频系数=12 (480 * 18/12=720MHz)PFD1分频系数=16 (480 * 18/16=540MHz)PFD2分频系数=17 (480 * 18/17≈508MHz)PFD3分频系数=19 (480 * 18/19≈454MHz)*/ CCM_ANALOG->PFD_480 = t;//AHB_CLK_ROOT时钟根配置CCM->CBCMR &= ~(3 << 18);    // 清除bit18-19（PRE_PERIPH_CLK_SEL）清0CCM->CBCMR |= (1 << 18);     //设置为01 bit 18置1t = CCM->CBCDR;t &= ~(1 << 25);              // 清除bit25（PERIPH_CLK_SEL），选择PRE_PERIPH_CLKt &= ~(7 << 10);              // 清除bit10-12（AHB_PODF），准备设置AHB分频t |= (2 << 10);               // 设置AHB_PODF=010（3分频），AHB_CLK = 396MHz / 3 = 132MHz//IPG_CLK_ROOTt &= ~(3 << 8);               // 清除bit8-9（IPG_PODF）t |= (1 << 8);                // 设置IPG_PODF=01（2分频），IPG_CLK = AHB_CLK / 2 = 66MHzCCM->CBCDR = t;//PERCLK_CLK_ROOTt = CCM->CSCMR1;t &= ~(1 << 6);               // 清除bit6（PERCLK_CLK_SEL），选择IPG_CLK作为源t &= ~(0x3F << 0);            // 清除bit0-5（PERCLK_PODF），准备设置分频CCM->CSCMR1 = t;cg_init();
}

四、定时器工作原理

51单片机定时器

• 8 位定时器：支持自动重装，溢出后自动加载初值
• 16 位定时器：溢出后需在中断服务程序中手动重装初值

I.MX6ULL 定时器

EPIT（增强型周期中断定时器）

原理：对输入时钟（如 IPG_CLK）分频后计数，计数到 0 触发中断（可自动重载）

应用：1s 定时中断，在中断服务函数中反转 LED 灯状态

程序代码实现：

void epit1_irq_handler(void)
{if((EPIT1->SR & (1 << 0)) !=0)    {led_nor();//中断处理EPIT1->SR |= (1 << 0);     //清除中断   写1清0}
}void epit1_init(void)
{unsigned int t;   t = EPIT1->CR;               // 获取当前控制寄存器(CR)的值// 配置EPIT1控制寄存器(CR)t &= ~(3 << 24);             // bit24-25清0(时钟源选择)t |= (1 << 24);              // 设置24位(选择Peripheral时钟)t |= (1 << 17);              // 设置17位(计数器从LR重新加载)t &= ~(0xFFF << 4);          // bit4-15(设置分频值)t |= (65 << 4);              // 设置分频值为65+1=66Mt |= (1 << 3);               // 设置bit3(比较中断使能)t |= (1 << 2);               // 设置bit2(比较功能使能)t |= (1 << 1);               // 设置bit1(计数器从加载值开始)EPIT1->CR = t;EPIT1->LR = 1000000;         // 设置加载寄存器(LR)值为1000000EPIT1->CMPR = 0;             // 设置比较寄存器(CMPR)值为0EPIT1->CNR = 1000000;         // 设置计数器(CNR)初始值为1000000//注册中断处理函数system_interrupt_register(EPIT1_IRQn, epit1_irq_handler);//2.GIC中断使能GIC_EnableIRQ(EPIT1_IRQn);GIC_SetPriority(EPIT1_IRQn, 0);//enableEPIT1->CR |= (1 << 0);
}

GPT（通用目的定时器）

功能：支持输入捕获和比较输出

应用：自由运行模式下编写精准延时函数

程序代码实现：

void reset_gpt1(void)
{GPT1->CR |= (1 << 15);                      // 设置CR寄存器的bit15(软件复位)while(((GPT1->CR) & (1 << 15)) != 0);       // 等待复位完成(bit15自动清零)
}void gpt1_init(void)
{reset_gpt1();                               // 先复位GPT1定时器unsigned int t;t = GPT1->CR;t &= ~((7 << 26) | (3 << 18) | (1 << 1));   // bit26-28(时钟源选择)、bit18-19(工作模式)、bit1(Free-run模式)清0t |= (1 << 9);                              // 设置bit9(自由运行模式)t &= ~(7 << 6);                             // bit6-8清0(输入捕获设置)t |= (1 << 6);                              // 设置bit6(递增计数模式)GPT1->CR = t;// 配置预分频寄存器(PR)GPT1->PR &= ~(0xFFF << 0);                  // bit0-11清0(分频值)GPT1->PR |= (65 << 0);                      // 设置分频值为65+1=66MGPT1->CNT = 0;                              // 清零计数器GPT1->CR |= (1 << 0);                       // 使能GPT1定时器(CR寄存器的第0位)
}void delay_us(unsigned int us)                  //微秒延时
{unsigned int counter = 0;unsigned int old_counter ;unsigned int new_counter ;old_counter = GPT1->CNT;                    // 获取当前计数器值while(1){new_counter = GPT1->CNT;if(old_counter != new_counter){ // 处理计数器回滚情况(32位计数器溢出)if(new_counter < old_counter)     //回滚{counter += 0xFFFFFFFF - old_counter + new_counter;}else{counter += new_counter - old_counter;}// 检查是否达到要求的延时时间if(counter >= us){return;}old_counter = new_counter;}}
}void delay_ms(unsigned int ms)                   //毫秒延时
{while(ms--){delay_us(1000);}
}

总结：

1.什么是 PLL、Prescaler、PFD，它们各自的作用是什么？

• PLL（Phase-Locked Loop，锁相环）：一种频率合成电路，由相位比较器、低通滤波器和压控振荡器（VCO）组成，通过反馈机制将输入参考时钟（如晶体振荡器）的频率倍增到更高的目标频率 <倍频>

        作用是为芯片内部不同模块（如 CPU、外设）提供稳定且精确的高频时钟，满足各模块对时钟频率的特定需求。

• Prescaler（预分频器）：一种将输入时钟频率按固定比例降低（如 1/2、1/4、1/8 等）的电路  <分频>

        作用是将高频时钟（如 PLL 输出）分频为较低频率，适配对时钟频率要求较低的外设（如 UART、SPI），同时降低相关模块的功耗或满足外设的时序约束。

• PFD（Phase Frequency Detec，相位分数分频器）：PLL 中的核心组件，用于比较输入参考时钟与 VCO 输出经分频后的反馈时钟的相位和频率差异，并输出对应的误差信号  <倍频/分频>

        作用是通过检测相位和频率差，控制低通滤波器和 VCO，使 VCO 输出频率稳定在目标值，确保 PLL 输出时钟的准确性和稳定性。

2.IMX6ULL 中有几个 PLL？几个 PFD？

• PLL 数量：IMX6ULL 包含 7 个 PLL，分别是 ARM PLL、PERIPH PLL、USB1 PLL、USB2 PLL、ENET PLL、AUDIO PLL、VIDEO PLL。
• PFD 数量：IMX6ULL 中，PERIPH PLL 和 ARM PLL 各包含 4 个 PFD（PFD0~PFD3），总计 8 个 PFD，用于从对应 PLL 输出分频得到多种衍生时钟，供不同外设使用。

3.简述 ARM PLL 的配置流程
在I.MX6ULL中ARM PLL 的配置流程如下：

1. 使能 PLL 电源：通过 CCM（时钟控制模块）的电源管理寄存器（如 CCM_CCGR0）为 ARM PLL 模块供电，确保其正常工作。
2. 配置参考时钟源：选择 ARM PLL 的输入参考时钟，IMX6ULL 中默认参考时钟为外部 24MHz 晶体振荡器。
3. 设置分频与倍频参数：通过 CCM_ANALOG_PLL_ARM 寄存器配置分频系数（P）和倍频系数（M），目标输出频率计算公式为 “输出频率 = 参考时钟频率 ×M/P”。
4. 等待 PLL 锁定：配置完成后，通过读取 PLL 状态寄存器（如 CCM_ANALOG_PLL_ARM_LOCK），检测 PLL 是否锁定（即输出频率稳定），直至锁定标志位有效。
5. 切换 CPU 时钟源：将 CPU 的时钟源从初始的低功耗内部 RC 振荡器切换到 ARM PLL 输出，完成配置。

4.IMX6ULL 中的 EPIT 和 GPT 的工作原理是什么？

• EPIT（增强型周期中断定时器）：专注于产生周期性中断，用于定时触发任务（如系统定时、周期性采样）        工作原理：由预设时钟源（如 PLL 分频后的时钟）驱动 32 位计数器递减计数；用户通过寄存器设置比较值和加载值，当计数器值递减至与比较值匹配时，产生中断信号；同时支持自动重加载模式，中断后计数器自动加载预设的初始值，继续递减计数，实现周期性中断。
• GPT（通用定时器）：功能灵活，支持多种工作模式（计数、PWM、输入捕获等）      工作原理：可选择内部时钟（如 PLL 分频时钟）或外部引脚输入作为时钟源，驱动 32 位计数器递增计数；支持比较匹配（当计数器值与比较寄存器值相等时，输出 PWM 信号或产生中断）、输入捕获（检测外部信号边沿时，记录计数器当前值作为时间戳）、自由运行（计数器持续递增，溢出后归零）等模式；通过配置相关寄存器（如分频系数、计数方向、触发条件），适配多样化的定时或脉冲检测需求。
