嵌入式固件升级要点总结

一、“双分区 + Bootloader” 核心框架​

鉴于 MCU 资源有限，如 RAM/ROM 较小，结合 RTOS 任务调度特性与外部 FLASH 存储扩展需求，主流采用 “Bootloader 引导 + 双固件分区” 架构，从根源上规避升级失败致设备变砖风险。​

1.1存储分区规划​

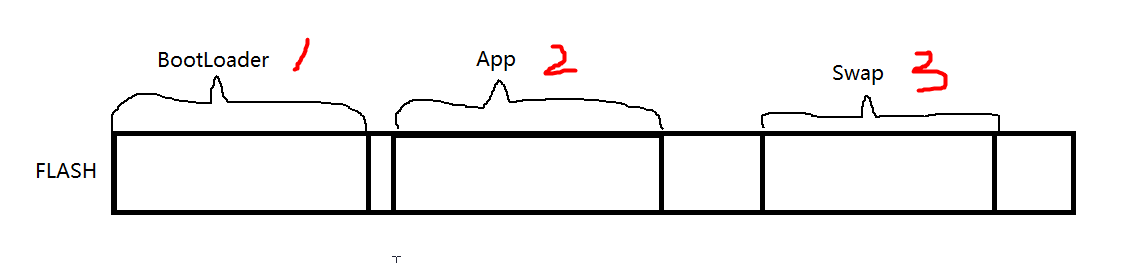

需在外部 FLASH（或 MCU 内置 FLASH + 外部 FLASH 组合）划分独立分区，明确各区域功能与地址范围，防止读写冲突。典型分区如下：​
Bootloader 分区：承担启动校验、升级触发判断、固件刷写及引导跳转职责，是升级的关键保障。依据 MCU 架构（如 ARM Cortex-M 需含中断向量表重映射代码），通常设为 5 - 16KB，优选内置 FLASH 以获高启动优先级。​
固件 A 分区（主）：存放当前稳定运行固件，按固件实际大小再加 20% 冗余空间（预留功能扩展），因外部 FLASH 容量大，故存放于此。​
固件 B 分区（备）：作为接收新固件的临时缓冲区，升级完成后可与 A 分区互换角色（双活备份），与 A 分区等大以保障新固件完整存储，置于外部 FLASH。​
升级信息分区：存储升级状态（如 “待升级”“升级中”“升级成功”）、固件版本号、校验值等元数据，设为固定大小（如 512B - 4KB，按需设计结构体），存于外部 FLASH 独立扇区，避免擦写干扰。​
备份分区（可选）：用于存放当前固件备份，以便升级失败回滚，与 A 分区等大，置于外部 FLASH。​
关键适配点：提前规划外部 FLASH 扇区擦写策略（如按块擦除，防频繁擦写同一扇区），借助 SPI/I2C 接口驱动确保读写稳定；在 RTOS 环境为分区操作分配独立任务，并设合理优先级（如 Bootloader 任务优先级高于应用任务）。​

1.2升级流程设计​

结合 MCU/RTOS 特性，流程注重 “轻量化” 与 “容错性”，避免过多占用系统资源。​
升级触发：支持两种触发方式以适配不同场景。自动触发由 RTOS 定时任务读取升级指令（如从串口、CAN、OTA 模块接收 “升级请求” 帧），校验指令合法后设 “待升级” 标志（写入升级信息分区）；手动触发可通过硬件按键（如长按复位 + 功能键）或调试指令强制进入 Bootloader 模式，适用于设备离线升级。​
固件传输：依通信接口选传输协议并优化数据包设计。低速场景（如串口）用 XModem/YModem 协议（带校验分片传输）；高速场景（如 SPI、以太网）可自定义轻量级协议（如帧头 + 长度 + 数据 + CRC32）。在 RTOS 中通过消息队列接收数据包，防止阻塞主线程，并设超时重传机制（如 3 次重传失败则终止传输，恢复原固件运行）。​
固件校验：采用双重校验确保完整性，防范恶意固件写入。每接收一包数据，计算 CRC16/CRC32 校验值与数据包携带校验值比对，有误则要求重传；新固件完整写入 B 分区后，计算整个固件的 MD5/SHA256 值，与升级指令中的 “预期校验值” 比对，不匹配则丢弃固件并触发回滚。​
固件刷写：基于外部 FLASH 特性优化擦写逻辑。先擦除 B 分区对应扇区（外部 FLASH 按 “扇区擦除” 最小单位操作，不可字节级擦除），再逐页写入新固件数据。刷写任务与传输任务分离，通过信号量同步状态（如 “传输完成” 后释放信号量，触发刷写）。​
引导跳转：Bootloader 据升级状态决定引导方向。升级成功则更新升级信息分区的 “固件标识”（如将 “当前固件” 指向 B 分区），复位后 Bootloader 引导 B 分区固件启动；升级失败则保留 “当前固件” 指向 A 分区，引导原固件启动；若开启备份分区，可自动从备份分区恢复 A 分区固件。​

二、核心模块开发​

2.1 Bootloader 模块​

Bootloader 是升级方案基础，针对 MCU 架构（如 Cortex - M、MIPS）优化代码，避免依赖 RTOS（确保裸机环境可运行）。上电后先初始化时钟、外部 FLASH 接口及最小系统资源，再读取升级信息分区的 “升级标志”。若无升级需求，直接跳转到 A 分区固件的中断向量表（需重映射向量表地址，如 Cortex - M 通过 SCB->VTOR 寄存器配置）；有升级需求则进入升级模式，初始化通信接口等待接收新固件。同时具备 “自我保护” 能力，如检测到固件刷写过程中掉电，下次启动时不执行跳转，重新进入升级模式。​

2.2 外部 FLASH 驱动模块​

针对不同型号外部 FLASH（如 W25Q64、GD25Q128），驱动实现标准化接口并适配 RTOS 任务调度。提供 FLASH_Init ()（初始化 SPI/I2C 通信）、FLASH_EraseSector ()（扇区擦除）、FLASH_WritePage ()（页写入）、FLASH_ReadData ()（数据读取）等接口以隐藏硬件差异。在驱动中添加互斥锁，防止多任务同时操作 FLASH 引发数据冲突；擦写操作耗时长时，通过回调函数通知应用层状态。​

2.3 升级管理模块（RTOS 层）​

在 RTOS（如 FreeRTOS、RT - Thread）中封装升级逻辑，通过多任务协同实现异步升级。划分通信任务（接收外部升级指令及固件数据包存入消息队列）、校验任务（从消息队列读取数据完成分片与全量校验）、刷写任务（校验通过后调用 FLASH 驱动写入 B 分区，更新升级信息分区状态）、监控任务（定时检查升级进度，超时或出错触发回滚机制）。合理分配 RAM 缓冲区（如设 1KB - 4KB 接收缓冲区，匹配 FLASH 页大小），避免内存溢出，利用事件标志组同步多任务状态。​

三、关键保护

掉电保护：在升级信息分区记录 “刷写偏移量”，掉电后重启，Bootloader 可据偏移量续传固件，无需从头传输；刷写时先更新 “临时状态”，全部完成后再修改 “正式状态”（原子操作，防状态不一致）。

回滚机制：升级失败（如校验不通过、刷写中断），Bootloader 自动引导 A 分区原固件启动；若开启备份分区，通过 FLASH_Copy () 接口将备份分区数据恢复到 A 分区。​
异常处理：RTOS 中通过任务监控（如 Watchdog）检测升级任务是否卡死，超时则重启设备并进入 Bootloader 模式。​
