网络系统设计方案: eNSP、华为、网络架构设计、小型局域网、DHCP\MSTP\VRRP\VLAN\RIP
目录
一、总述
二、设计要求、设计思路
2.1设计要求
2.2设计思路
三、网络拓扑分析
3.1网络拓扑结构分析
3.2网络拓扑结构图
3.3拓扑图分析
3.4子网规划
四、技术分析
4.1技术分析
4.2虚拟局域网vlan
4.3链路聚合
4.4冗余技术VRRP
4.5生成树MSTP
4.6 NAT
4.7 DHCP
4.8路由协议
五、设备选型
5.1交换机
5.2路由器
六、总结
一、总述
本方案是针对中小企业的网络系统结构经行设计。采用多种技术，实用性高，网络稳定，可靠，价比性高，适用于大多企业。
二、设计要求、设计思路
2.1设计要求
网络系统应具备实用性，稳定性，并且在有一定的扩展空间。网络结构要清晰，易排查，具备备份冗余的能力，可以应对大部份紧急情况并且可以快速恢复。
2.2设计思路
在网络稳定上，我们在设计时应减少如acl控制访问这类的技术的使用，路由协议应采用动态协议，如rip，ospf这种适用于局域网的动态路由协议，加速对整个网络的路由汇聚。我们还用采用如vrrp、链路聚合这类的冗余技术的使用，实现整个网络负载均衡每一台设备都可以发挥其最大的工作效率，同时采用多层划分，如三层结构来规划整个网络。
三、网络拓扑分析
3.1网络拓扑结构分析
网路拓扑结构分为接入层、汇聚层、和核心层，三层拓扑结构，适用于大部分企业的网络需求，以树形拓扑结构为主，混合其他拓扑结构，构成一个具备高实用性，高可靠性的一个网络结构。

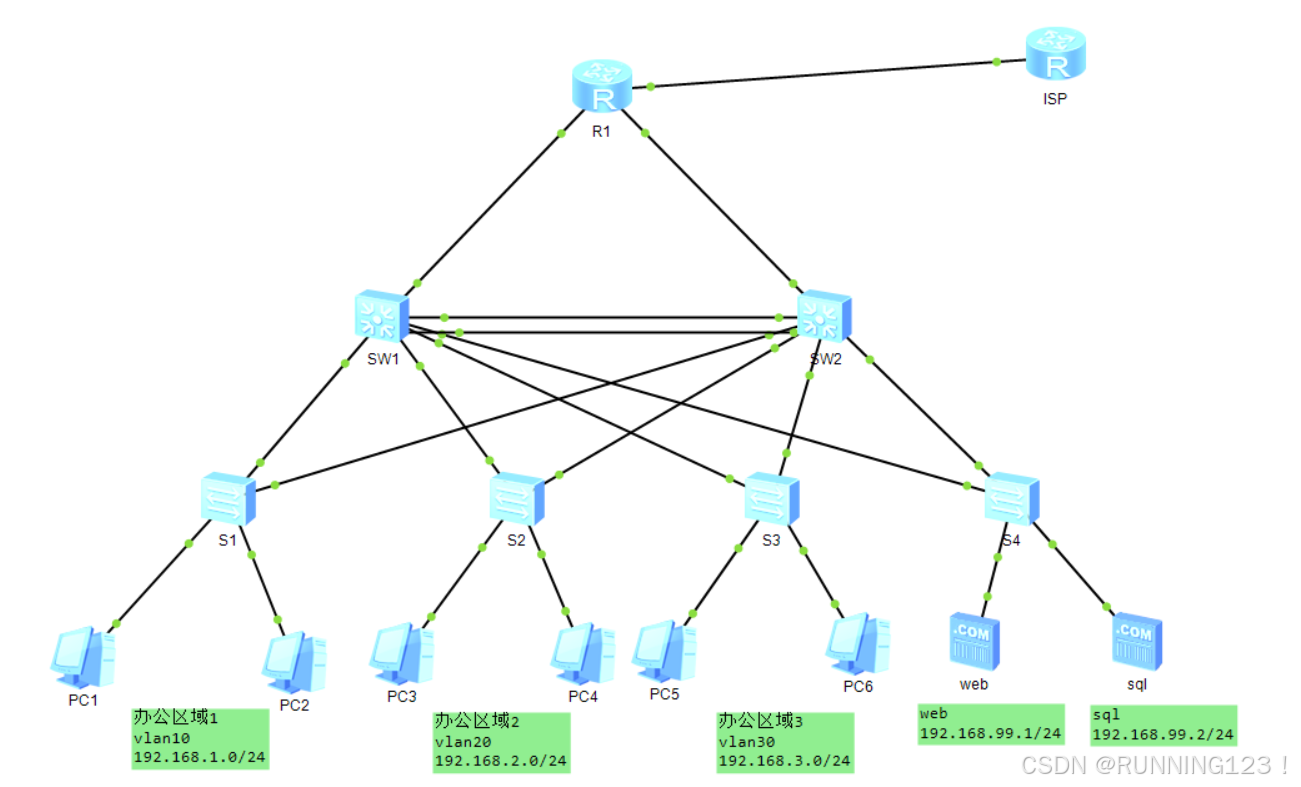

3.2网络拓扑结构图
R1为路由器、ISP模拟外部网络
核心层交换机：SW1、SW2
汇集层交换机：S1、S2、S3、S4
接入层：PC1-PC6、web服务器、sql服务器
3.3拓扑图分析
拓扑图采用三层网络拓扑结构，核心设备SW1和SW2之间采用链路聚合技术，汇聚层S1-S2到核心层SW1-SW2之间采用链路冗余和设备冗余技术，实现多链路通信，提高整个网络的一个可靠性和稳定性。拓扑图划分了三个主要办公区域和一个服务器存放区域，分割整个网络结构，层次分明，提高网络的可控制，可管理性能，便于网络管理员排查网络。在网络结构的拓展性上，层次分明和采用冗余备份技术的网络结构，更容易添加网络节点、网络区域，也更方便设备在更新换代的时候不会影响到整个网络的一个运行。
3.4子网规划
| IP地址表 | ||||
| 设备 | 端口 | IP地址 | 网关 | 备注 |
| ISP | g0/0/0 | 1.1.1.2/28 | ||
| R1 | g0/0/0 | 10.1.1.2/30 | ||
| g0/0/1 | 10.2.2.2/30 | |||
| g0/0/2 | 1.1.1.1/28 | |||
| SW1 | g0/0/1(vlan100) | 10.1.1.1/30 | ||
| vlan10 | 192.168.1.252/24 | vrrp | ||
| vlan20 | 192.168.2.252/24 | |||
| vlan30 | 192.168.3.252/24 | |||
| vlan99 | 192.168.99.252/24 | |||
| SW2 | g0/0/1(vlan100) | 10.2.2.1/30 | ||
| vlan10 | 192.168.1.253/24 | vrrp | ||
| vlan20 | 192.168.2.253/24 | |||
| vlan30 | 192.168.3.253/24 | |||
| vlan99 | 192.168.99.253/24 | |||
| PC1-PC6 | e0/0/1 | DHCP | ||
| WEB | e0/0/0 | 192.168.99.1/24 | 192.168.99.254 | |
| SQL | e0/0/0 | 192.168.99.2/24 | 192.168.99.254 | |
四、技术分析
4.1技术分析
在网络的稳定和可靠性上，采取在核心层之间做链路聚合，在核心层到汇聚层之间采用vrrp技术，在所有二层、三层交换机上配置MSTP生成树。在出口路由器上，做NAT和NAT Server，实现内网终端都可以正常访问外网。在二层交换上，通过vlan划分分割网络。在SW1和SW2做DHCP服务器，为三个办公区域分发IP地址，同时做DHCP服务器备份。
4.2虚拟局域网vlan
vlan是一种虚拟局域网技术，主要是工作在OSI七层模型的第二层中，可以分割网络，让一个较大的广播域分割成多个较小的广播域，可以有效的降低设备负载压力和阻隔局域网的病毒入侵和扩散，有效提高网络的稳定性，同时在各个部门上划分不同的vlan，使各部门在网络上互不干扰，使网络结构更层次分明，也便于网络管理员对网络的一个管理和排查。
| vlan划分表 | |
| 办公区域 | vlan-id |
| 1 | 10 |
| 2 | 20 |
| 3 | 30 |
| 服务器 | 99 |

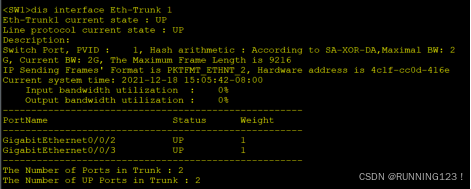

4.3链路聚合
链路聚合可以将多条链路合并成一条新的链路，这条新的链路的带宽是各条链路带宽的总和，同时，当链路中的某一条链路因破损、老化等问题无法使用时，并不会影响这个链路的一个通信。链路聚合可以有效的提高网络的稳定和可靠性。
当单条链路的带宽为1G，两条链路合并时总带宽则为2G。

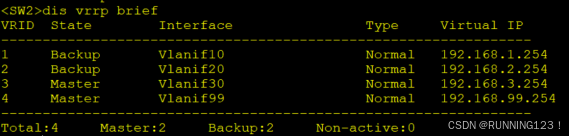

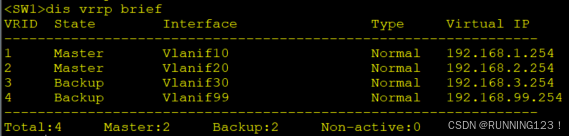

4.4冗余技术VRRP
VRRP是虚拟路由器冗余技术，vrrp可以在一个端口下映射一个IP，当两台设备同时映射同一个IP时，则会通过算法，通过确定那个设备的优先级比较高，来确定那个设备的IP会生效（此时该设备的身份为Master，其他设备的身份则为Backup），而当该设备无法工作，这时，vrrp会使其他Backup成员中优先级最高的身份转化为Master，使网络可以因局部问题可以正常工作，从而提高网络的稳定性，在另一方面在扩展性上，可以使设备需更新换代的时候，不至于将关闭整个网络的运行。
在另一个方面，VRRP也有负载均衡的作用，通过在不同设备上映射不同的网关，并设置不同的优先级，使在平常工作的时间，各个设备可以均衡的分担整个网络的压力。
4.5生成树MSTP
STP生成树主要工作在二层网络中，可以快速分析网络拓扑结构，判断网络中是否存在环路现象，当网络出现环路时，可以阻遏该环路端口的流量，使网络可以正常工作。MSTP是多生成树协议，可以在二层网络中形成多个生成树，是针对在网络中有多个vlan的一个协议，相较普通S的STP，在环路的端口，只阻遏相对的vlan的流量，相对更高效，更稳定。

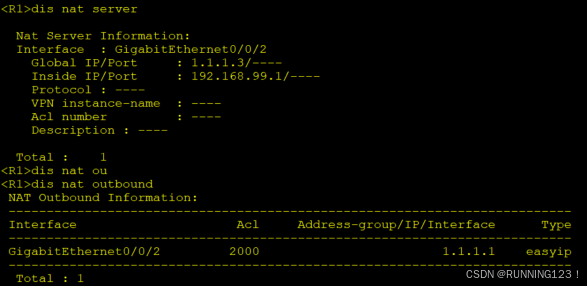

4.6 NAT
NAT主要应用在局域网连接到公网的一个技术。可以将数据包的私有IP地址包装上一个公有IP，可以让我们正常访问公网上的资源。
NAT server 可以将服务映射到公网。
NAT easyip 是一对多的映射，可以将内网多个IP映射成同一个公有IP，从而节省公有IP的使用。
4.7 DHCP
DHCP服务可以自动为终端设备进行自动IP分配，便于终端接入网络，使整个网络更加高效。
4.8路由协议
rip是一种距离矢量的动态路由协议，适用于中小型企业，rip相对其他路由协议，更加便捷使用，可以更快速的整合这个网络的路由。
五、设备选型
5.1交换机
型号：华为（HUAWEI） S5720S-52P-LI-AC

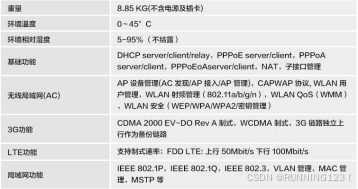

5.2路由器
型号：AR2240C-S
六、总结
本方案从实用性，价比性，稳定性，可靠性和扩展性出发，从多角度分析，采用多种技术，网络结构清晰，高实用，高稳定，适用于大部分的中小企业。
