[2025]使用echarts制作一个漂亮的天气预报曲线图

news 2025/9/14 6:40:28

内容概况

非常简洁漂亮的天气效果, echarts中使用到了xAxis.axisLabel. rich, 效果很满意, 只展示了静态代码, 保存为html后就可以直接运行

echarts数据基于易客云天气API返回的json制作, 有需要的可以自己对接, 下一篇文章我会发布一个PHP对接版本

技术点：rich负责定义模板, formatter负责输出格式化后的数据, xAxis赋值是个数组列表, 第一组position为top, 顶部展示日期和天气图标, 另一组position为bottom, 位于底部展示星期

rich 的本质是定义一套 “样式模板”，在 axisLabel.formatter 中通过 {模板名|内容} 的语法调用模板，实现标签内多元素的样式分离。
要添加图标，只需在 rich 模板中通过 backgroundColor 或 textStyle 配置图片（本地 / 在线图片均可），再与文字内容组合即可。

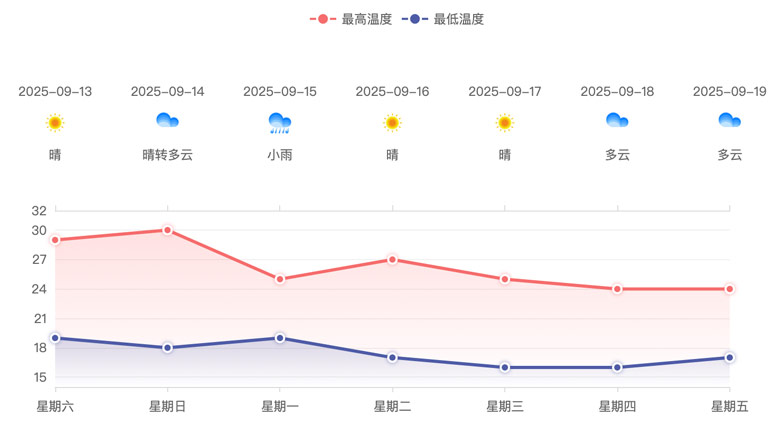

效果预览点击在线预览HTML

html我已经做好了, 点击上面的链接可预览效果

rich的使用

每个模板是一个独立的样式对象，核心属性：
width/height：控制图标尺寸（必须设置，否则图片可能拉伸异常）；
backgroundColor.image：指定图标地址（支持本地路径 ./icon.png 或在线 URL）；
padding：控制图标与文字的间距（上右下左，此处仅右间距 5px）；
textStyle：控制文字样式（可单独抽成 text 模板复用）。

formatter

通过 {模板名|内容} 语法组合多段内容：
图标模板（如 foodIcon）的 “内容” 为空（{foodIcon|}），仅显示背景图片；
文字模板（text）的 “内容” 为 X 轴数据（{text|美食}），实现文字样式统一；
用 switch 语句根据不同 value 匹配不同图标，实现差异化显示。

实现代码

代码全部复制,另存为html就可以打开看到效果, 希望对初学者有所帮助

<!DOCTYPE html>
<html lang="zh-CN">
<head><meta charset="UTF-8"><title>ECharts天气预报 - tianqiapi.com</title><!-- 引入 ECharts CDN --><script src="https://cdn.jsdelivr.net/npm/echarts@5.4.3/dist/echarts.min.js"></script><style>#temperatureChart { width: 1200px; height: 500px; margin: 20px auto; }</style>
</head>
<body><div id="temperatureChart" class="w-full h-full" style="user-select: none; -webkit-tap-highlight-color: rgba(0, 0, 0, 0); position: relative;"><div style="position: relative; width: 720px; height: 400px; padding: 0px; margin: 0px; border-width: 0px; cursor: default;"><canvas data-zr-dom-id="zr_0" width="1440" height="800" style="position: absolute; left: 0px; top: 0px; width: 720px; height: 400px; user-select: none; -webkit-tap-highlight-color: rgba(0, 0, 0, 0); padding: 0px; margin: 0px; border-width: 0px;"></canvas></div></div><p align="center" style="color:#666; font-size:14px;">数据来源：tianqiapi.com</p><script>// 未来7天的天气数据const weatherData = {days: ['星期六', '星期日', '星期一', '星期二', '星期三', '星期四', '星期五'],dates: ['2025-09-13', '2025-09-14', '2025-09-15', '2025-09-16', '2025-09-17', '2025-09-18', '2025-09-19'],highTemp: [29, 30, 25, 27, 25, 24, 24],lowTemp: [19, 18, 19, 17, 16, 16, 17],weather: ['多云', '晴转多云', '小雨', '晴', '晴', '多云', '多云'],icons: ['sun-o', 'cloud-sun-o', 'cloud', 'cloud', 'cloud', 'cloud-rain', 'sun-o'],humidity: [45, 50, 55, 65, 70, 85, 40],wind: ['3级', '3-4级', '4级', '4-5级', '3级', '3-4级', '2级']};// 初始化ECharts图表function initTemperatureChart() {// 获取图表容器const chartDom = document.getElementById('temperatureChart');const myChart = echarts.init(chartDom);// 配置图表const option = {backgroundColor: 'transparent',tooltip: {trigger: 'axis',backgroundColor: 'rgba(255, 255, 255, 0.9)',borderColor: '#eee',borderWidth: 1,textStyle: { color: '#333' },formatter: function(params) {let param = params[0];return `<div class="font-medium">${weatherData.dates[param.dataIndex]}</div><div>最高温度: ${weatherData.highTemp[param.dataIndex]}°C</div><div>最低温度: ${weatherData.lowTemp[param.dataIndex]}°C</div><div>天气: ${weatherData.weather[param.dataIndex]}</div>`;}},legend: {data: ['最高温度', '最低温度'],top: 0,textStyle: { color: '#666' }},grid: {left: '3%',right: '4%',bottom: '3%',containLabel: true},xAxis: [{type: 'category',boundaryGap: false,data: weatherData.days.map((day, i) => `${weatherData.days[i]}`),axisLine: {lineStyle: {color: '#ddd'}},position: 'top',axisLabel: {lineHeight: 30,color: '#666',rich: {// 模板1：美食图标（本地/在线图片均可，此处用在线图标）icon_qing: {width: 25, // 图标宽度height: 25, // 图标高度backgroundColor: {image: 'http://widget.tianqiapi.com/static/skin/peach/qing.png' // 图标地址}},icon_yun: {width: 25, // 图标宽度height: 25, // 图标高度backgroundColor: {image: 'http://widget.tianqiapi.com/static/skin/peach/yun.png' // 图标地址}},icon_yin: {width: 25, // 图标宽度height: 25, // 图标高度backgroundColor: {image: 'http://widget.tianqiapi.com/static/skin/peach/yin.png' // 图标地址}},icon_lei: {width: 25, // 图标宽度height: 25, // 图标高度backgroundColor: {image: 'http://widget.tianqiapi.com/static/skin/peach/lei.png' // 图标地址}},icon_xue: {width: 25, // 图标宽度height: 25, // 图标高度backgroundColor: {image: 'http://widget.tianqiapi.com/static/skin/peach/xue.png' // 图标地址}},icon_shachen: {width: 25, // 图标宽度height: 25, // 图标高度backgroundColor: {image: 'http://widget.tianqiapi.com/static/skin/peach/shachen.png' // 图标地址}},icon_wu: {width: 25, // 图标宽度height: 25, // 图标高度backgroundColor: {image: 'http://widget.tianqiapi.com/static/skin/peach/wu.png' // 图标地址}},icon_bingbao: {width: 25, // 图标宽度height: 25, // 图标高度backgroundColor: {image: 'http://widget.tianqiapi.com/static/skin/peach/bingbao.png' // 图标地址}},icon_yu: {width: 25, // 图标宽度height: 25, // 图标高度backgroundColor: {image: 'http://widget.tianqiapi.com/static/skin/peach/yu.png' // 图标地址}}},// 2. 调用 rich 模板，组合“图标+文字”formatter: function(value) {// 根据 X 轴数据（value）匹配对应的图标模板switch (value) {case '星期六':return '2025-09-13\n{icon_yun|}\n多云\n';case '星期日':return '2025-09-14\n{icon_yun|}\n晴转多云\n';case '星期一':return '2025-09-15\n{icon_yu|}\n小雨\n';case '星期二':return '2025-09-16\n{icon_qing|}\n晴\n';case '星期三':return '2025-09-17\n{icon_qing|}\n晴\n';case '星期四':return '2025-09-18\n{icon_yun|}\n多云\n';case '星期五':return '2025-09-19\n{icon_yun|}\n多云\n';default:return value;}},// 标签横向对齐（避免图标偏移）align: 'center'}}, {type: 'category',boundaryGap: false,data: weatherData.days.map((day, i) => `${weatherData.days[i]}`),axisLine: {lineStyle: {color: '#ddd'}},position: 'bottom',axisLabel: {lineHeight: 20,color: '#666'}}, ],yAxis: {type: 'value',name: '',nameTextStyle: { color: '#666' },axisLine: {lineStyle: { color: '#ddd' }},splitLine: {lineStyle: { color: '#f0f0f0' }},axisLabel: {formatter: '{value}',color: '#666'},min: function(value) {return value.min - 2; // 最小值向下调整2度},max: function(value) {return value.max + 2; // 最大值向上调整2度}},series: [{name: '最高温度',type: 'line',data: weatherData.highTemp,symbol: 'circle',symbolSize: 8,lineStyle: {width: 3,color: '#F56C6C' // 暖色调},itemStyle: {color: '#F56C6C',borderWidth: 2,borderColor: '#fff',shadowBlur: 4,shadowColor: 'rgba(245, 108, 108, 0.5)'},emphasis: {scale: true,symbolSize: 10},areaStyle: {color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [{ offset: 0, color: 'rgba(245, 108, 108, 0.3)' },{ offset: 1, color: 'rgba(245, 108, 108, 0)' }])}},{name: '最低温度',type: 'line',data: weatherData.lowTemp,symbol: 'circle',symbolSize: 8,lineStyle: {width: 3,color: '#4E5BA6' // 冷色调},itemStyle: {color: '#4E5BA6',borderWidth: 2,borderColor: '#fff',shadowBlur: 4,shadowColor: 'rgba(78, 91, 166, 0.5)'},emphasis: {scale: true,symbolSize: 10},areaStyle: {color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [{ offset: 0, color: 'rgba(78, 91, 166, 0.3)' },{ offset: 1, color: 'rgba(78, 91, 166, 0)' }])}}]};// 设置图表配置项myChart.setOption(option);// 响应窗口大小变化window.addEventListener('resize', function() {myChart.resize();});}document.addEventListener('DOMContentLoaded', function() {initTemperatureChart();});</script>
</body>
</html>
