华为防火墙三层部署模式

news 2025/9/14 5:58:51

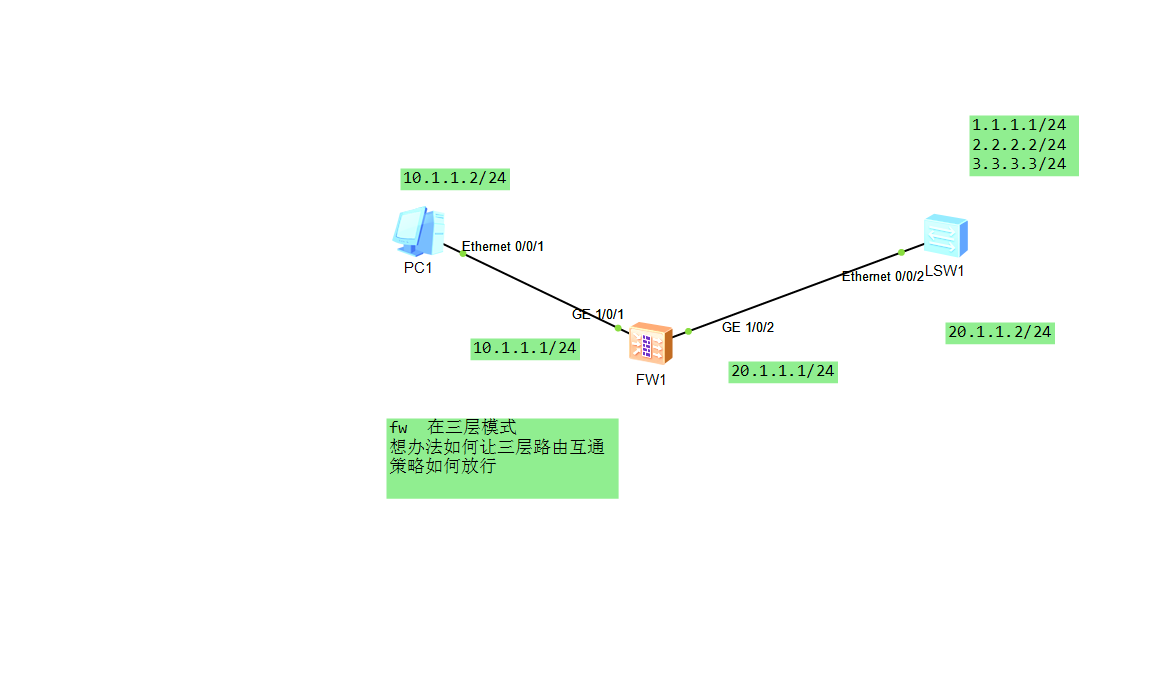

1   防火墙模式

注释  防火墙是三层部署，对于经过的数据流量如何做策略，地址规划就按照上面的来

2  准备工作

 1  地址配好

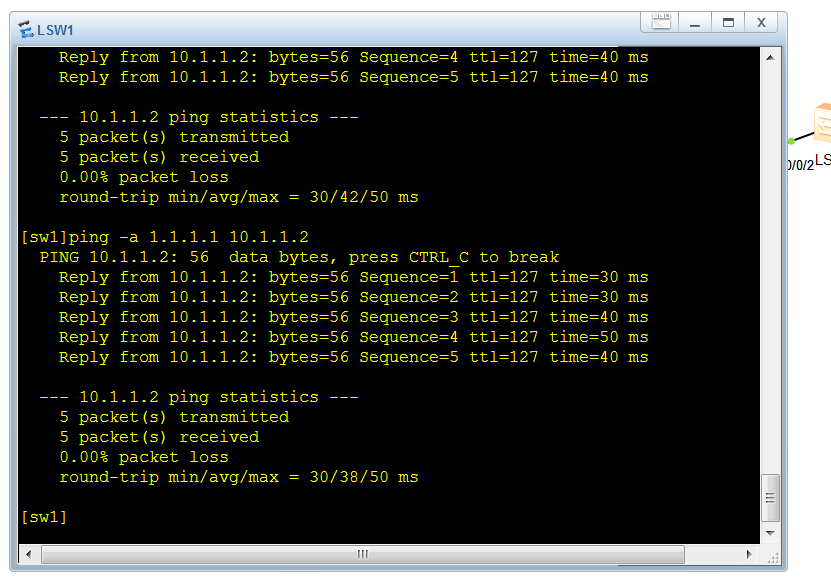

 2  路由写好  保证我们的pc 可以和交换机上业务地址可以互通

3 准备策略放行

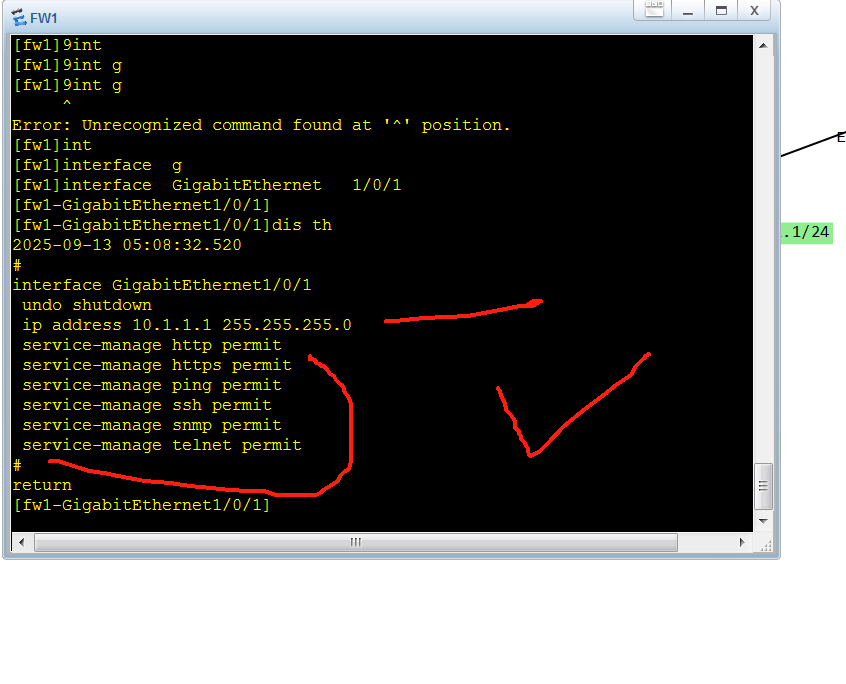

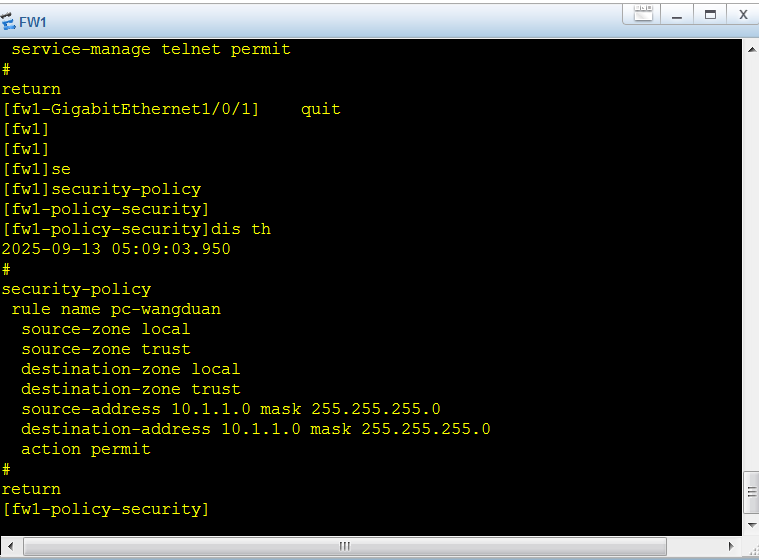

防火墙的基本操作     接口放进安全域，配上接口地址，同时策略把直连网段放行

同理接口2  也是如此配置唯一区别就是把接口放在untrust  区域   这个配置就略过了

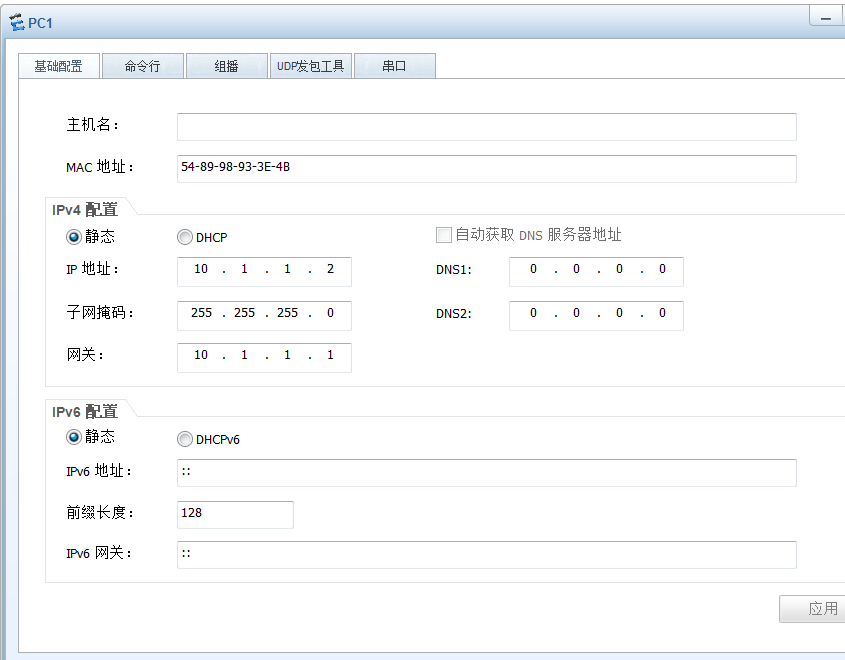

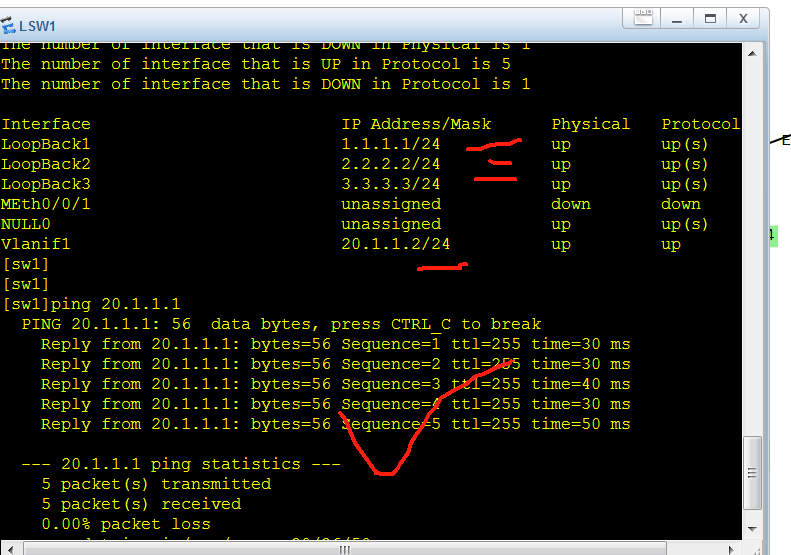

这是pc和sw上的地址配置

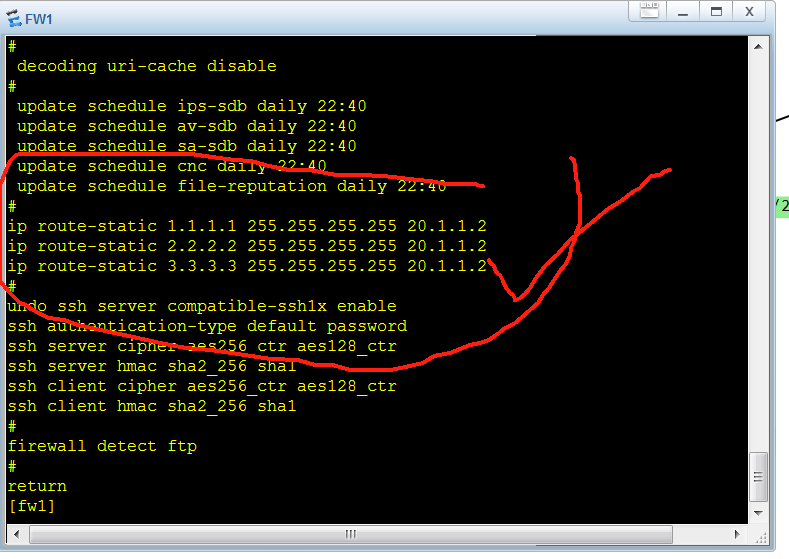

防火墙的路由配置

交换机上的路由配置

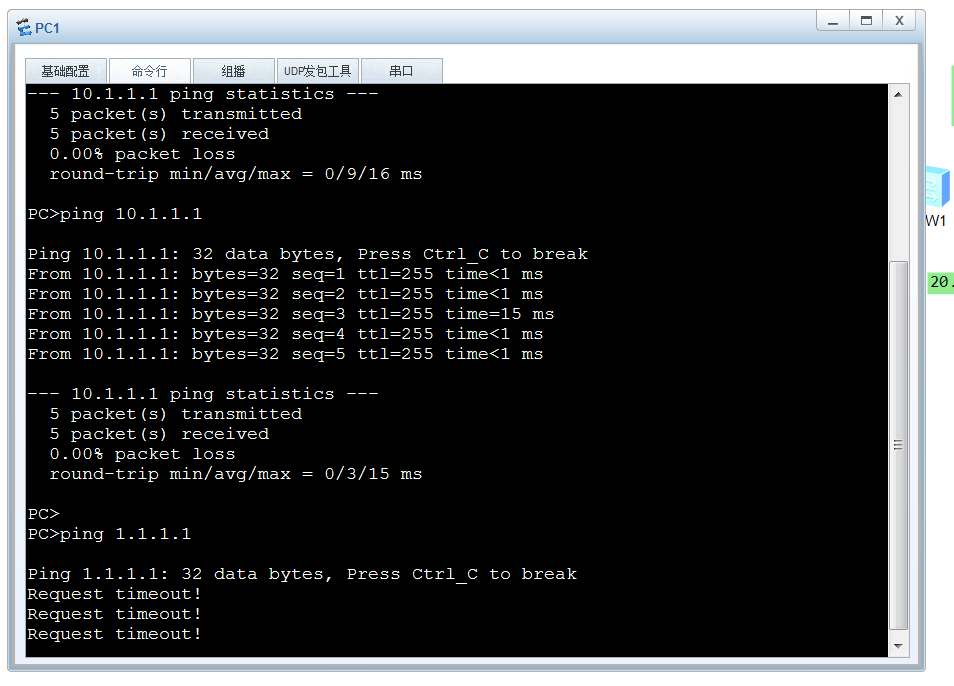

在我们的pc上测试业务地址很明显不通

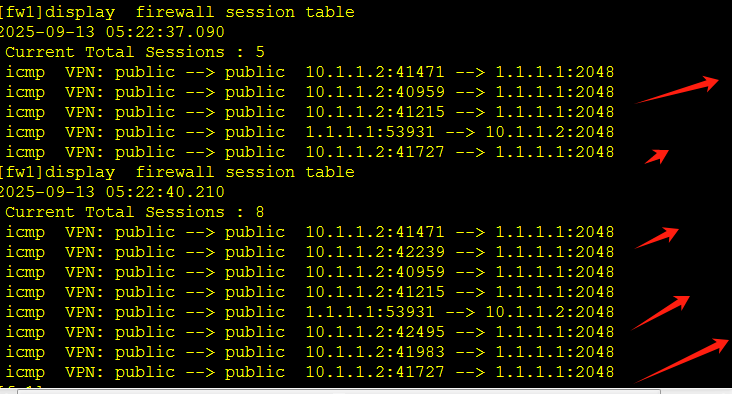

很明显策略应用成功，这是典型的三层部署模式
