什么是半导体制造中的PVD涂层？

PVD涂层是一种环保的真空涂层工艺。由于其出色的耐磨和耐腐蚀性能，PVD常用于赋予零部件更好的性能和绚丽的装饰效果。PVD涂层过程在工业、非工业和化妆品应用中很常见。在现代制造业中，PVD是非常重要的表面处理工艺。

什么是PVD涂层？

PVD涂层是在基板表面上使用物理气相沉积（PVD）过程沉积薄层材料。物料被蒸发或溅射，然后在真空室内沉积到基板上，形成薄而均匀的涂层。被蒸发或溅射的涂层材料被称为“源材料”。源材料可以包括金属、合金、陶瓷、组合物或元素周期表中的任何东西，具体取决于最终产品。

由于其高硬度、耐磨性和低摩擦特性，PVD涂层非常适用于各种应用，如汽车、航空航天和医疗行业。此外，PVD涂层常用于制造工具和设备，以提高其耐用性和性能。可以进行PVD涂层的一些材料包括金属、陶瓷和聚合物。

PVD一般工艺步骤是什么？

PVD涂层的一般步骤如下：

清洁：PVD涂层过程的第一步是清洁基材，即将涂层镀在上面的材料。这包括使用各种方法，如机械或化学清洁，从基材表面去除任何污垢、碎片或其他污染物。这很重要，因为基材表面上的任何杂质都会影响涂层的质量。

预处理：下一步是预处理，它涉及将基材经过一个提高涂层附着力的过程。这可以包括诸如阳极氧化或等离子刻蚀等过程，这些过程会在基材表面产生粗糙的表面，使涂层更容易附着。

涂层：第三步是实际的PVD涂层过程，它涉及将源材料（如金属或陶瓷）加热到高温，直到它蒸发。蒸发的材料然后被沉积到基材上，形成一层薄而均匀的涂层。涂层过程通常在真空室中进行，这有助于防止蒸发的材料与空气或其他气体发生反应。

质量控制：镀膜完成后，会对其进行检查以确保符合所需的规格。这可能涉及各种测试，如测量涂层的厚度或测试其硬度和耐久性。

PVD涂层有哪些常见的类型？

常见的PVD涂层过程包括溅射镀膜、热蒸发、电子束蒸发和离子镀。每种涂层过程都具有独特的特点和优势，最佳选择的过程取决于具体的应用和使用的材料。

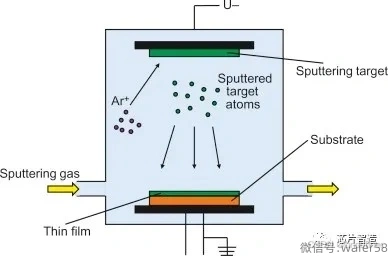

溅射镀膜 ，其中靶材料（如金属或陶瓷）被高能离子轰击。这会导致靶材料的原子从表面喷出或溅射，然后沉积到基材上。在溅射镀膜中使用的离子可以是正离子或负离子，离子类型可以影响涂层的特性。

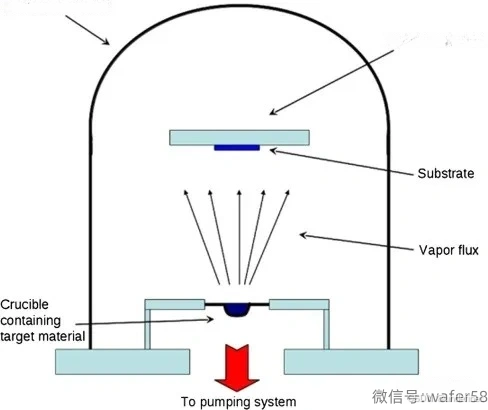

热蒸发 其中源材料加热直至蒸发。然后将蒸汽沉积到基材上，形成薄薄的均匀层。这种过程通常用于对离子轰击敏感的材料涂层或需要对涂层过程进行高度控制的应用。

电子束蒸发 使用聚焦的电子束加热和蒸发源材料。然后将蒸汽沉积到基材上，形成涂层。这种过程允许更精确和受控的涂层材料沉积，因此在需要高度精确度的应用中非常有用。

离子镀

引入含有涂层材料原子的气体到真空室中。气体被电离，离子然后加速并指向基材，形成涂层。这种过程比其他PVD过程具有更加均匀和一致的涂层，因此在需要高度均匀性的应用中非常有用。

PVD涂层是一种表面处理工艺，以其耐用性、耐磨性和美观度而闻名。让我们来看看它的优缺点。

PVD涂层的优点包括：

提高耐久性：PVD涂层非常坚硬，耐磨损，因此非常适合用于经常受到使用和损耗的表面。

提高耐腐蚀性：PVD涂层可以提供额外的防腐保护层，因此在户外或海洋环境中使用时是一个不错的选择。

提高外观：PVD涂层可以以各种颜色应用，提供广泛的美学选择。

环保：PVD涂层在涂层过程中不会释放有害化学物质，因此比其他涂层工艺更环保。

PVD涂层的一些缺点包括：

高成本：PVD涂层工艺可能很昂贵，特别是对于大面积或复杂形状的表面。

涂层厚度有限：PVD涂层很薄，通常只有几微米厚，因此可能不能为某些应用提供足够的保护。

专业设备：PVD涂层工艺需要专业设备，，并需要受过培训的人员进行操作。

某磁控溅射机台原理图

材料选择有限：PVD涂层通常局限于金属和其他可以在真空中蒸发和沉积的材料，这限制了PVD涂层过程中使用的材料范围。
