机器视觉在半导体制造中有哪些检测应用

🎯机器视觉：半导体制造的“微米级质检官”

半导体芯片的生产，是一场“在纳米尺度上绣花”的精密战役——从晶圆到封装，数百道工序环环相扣，任何微小瑕疵都可能导致芯片失效。人工检测既达不到微米级精度，也扛不住高频次重复操作，而机器视觉凭借“看得准、判得快、稳得住”的特性，成了半导体制造中不可或缺的“质检员”。

🎯一、为什么半导体制造离不开机器视觉？

半导体生产有两个核心痛点：

• 工序极复杂：从前端晶圆加工到后端封装测试，需数百道步骤，且前端工艺常需重复40-100次，对精度和一致性要求严苛；
• 缺陷零容忍：微米级的划痕、颗粒污染，甚至导线轨迹的微小偏差，都可能让芯片报废，早检测才能避免批量损失。

机器视觉的价值正在于此：它能以亚像素级精度自动完成检测、测量、对齐等任务，速度快、结果客观，还能在重复操作中保持稳定——这正是半导体制造最需要的“可靠伙伴”。

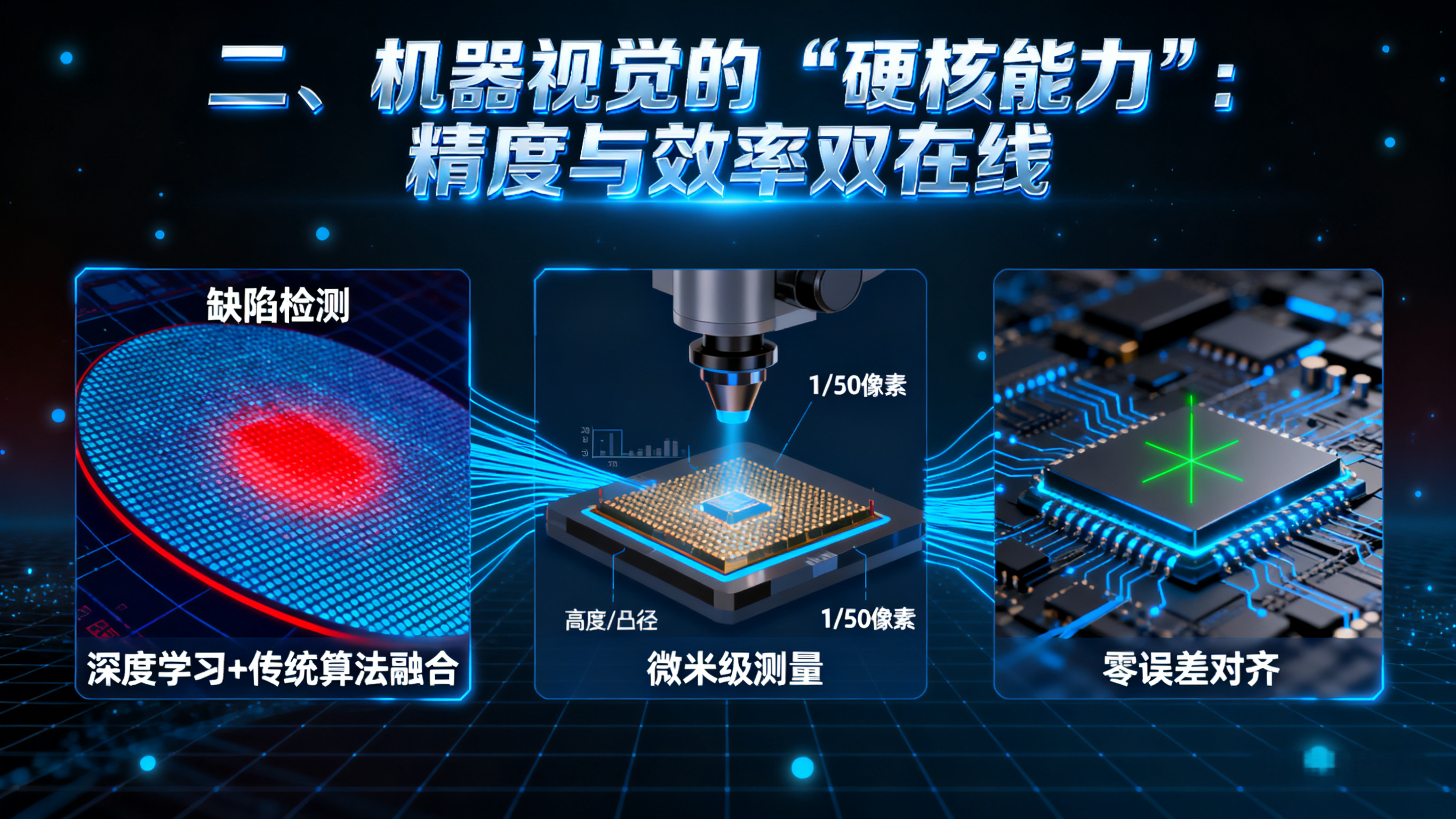

🎯二、机器视觉的“硬核能力”：精度与效率双在线

支撑其在半导体领域应用的，是三大核心技术：

• 缺陷检测“火眼金睛”：结合深度学习（如MVTec HALCON软件），能自动识别晶圆表面的微小裂纹、划痕，哪怕光线复杂、背景干扰，也能精准分割缺陷；
• 测量“微米级标尺”：毫秒内完成直线、圆弧的亚像素级测量，3D技术还能重建复杂表面（如晶圆凸块），精度可达1/50像素；
• 对齐“零误差导航”：亚像素级形状匹配技术，能在旋转、缩放、遮挡情况下实时定位晶圆、芯片，确保层间对齐、探针接触等关键步骤零偏差。

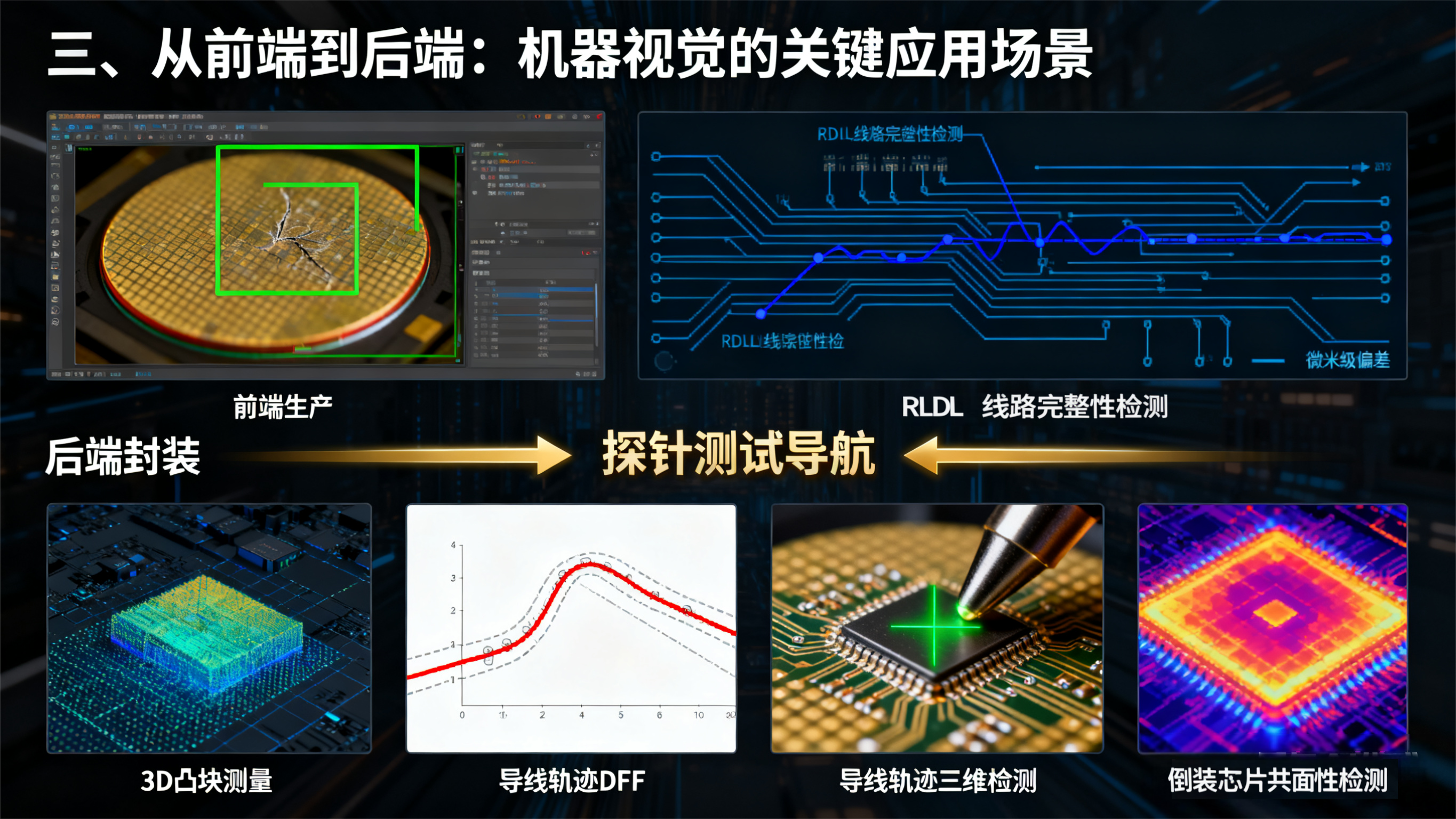

🎯三、从前端到后端：机器视觉的关键应用场景

1. 前端生产：守住晶圆“第一道关”

• 缺陷检测：用HALCON的“形状匹配+深度学习”组合，识别晶圆表面的微小刮痕、颗粒污染，哪怕光照不均也能稳定检测；
• RDL检测：再分配层（RDL）是芯片互连的关键，机器视觉以亚像素精度检查其图案完整性，确保符合微米级设计规范。

2. 后端封装：精准把控“最后一公里”

• 字符与代码读取：通过深度OCR技术识别晶圆/芯片的唯一ID（DMC码、QR码），实现全流程追溯，减少相似字符误判；
• 3D凸块测量：用3D表面检测技术测量晶圆凸块（金属焊球）的高度、直径，确保芯片与电路板连接可靠，哪怕凸块形态复杂也能精准定位；
• 倒装芯片检测：通过点云处理算法，检查倒装芯片凸块的共面性和水平截面，保障无外壳芯片的直接连接质量；
• 导线轨迹与键合检查：用“焦点深度”（DFF）技术确认导线三维轨迹是否正确，同时检测键合过程中的接触缺陷（如间隙、位置偏差）。

3. 特殊环节：探针测试的“精准导航”

探针与晶圆电路的接触需毫厘不差，机器视觉通过焦平面调整晶圆倾斜度，结合形状匹配消除旋转误差，避免探针损坏晶圆，确保测试精准度。

🎯总结：从“微米级”到“纳米级”的守护者

随着芯片向更小、更快、更智能发展，机器视觉的精度和效率还在持续升级。它不仅是半导体制造的“质检员”，更是推动产能提升、良率优化的核心技术——未来，从前端到后端的每一道工序，都少不了这双“永不疲倦的电子眼”。
